[求助] 请问大侠这个图应该怎么建模?

[复制链接]
发表于 2017-3-2 10:39:10 | 显示全部楼层 |阅读模式 来自: 中国广东深圳
安装
主题分类用于问题归类:

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

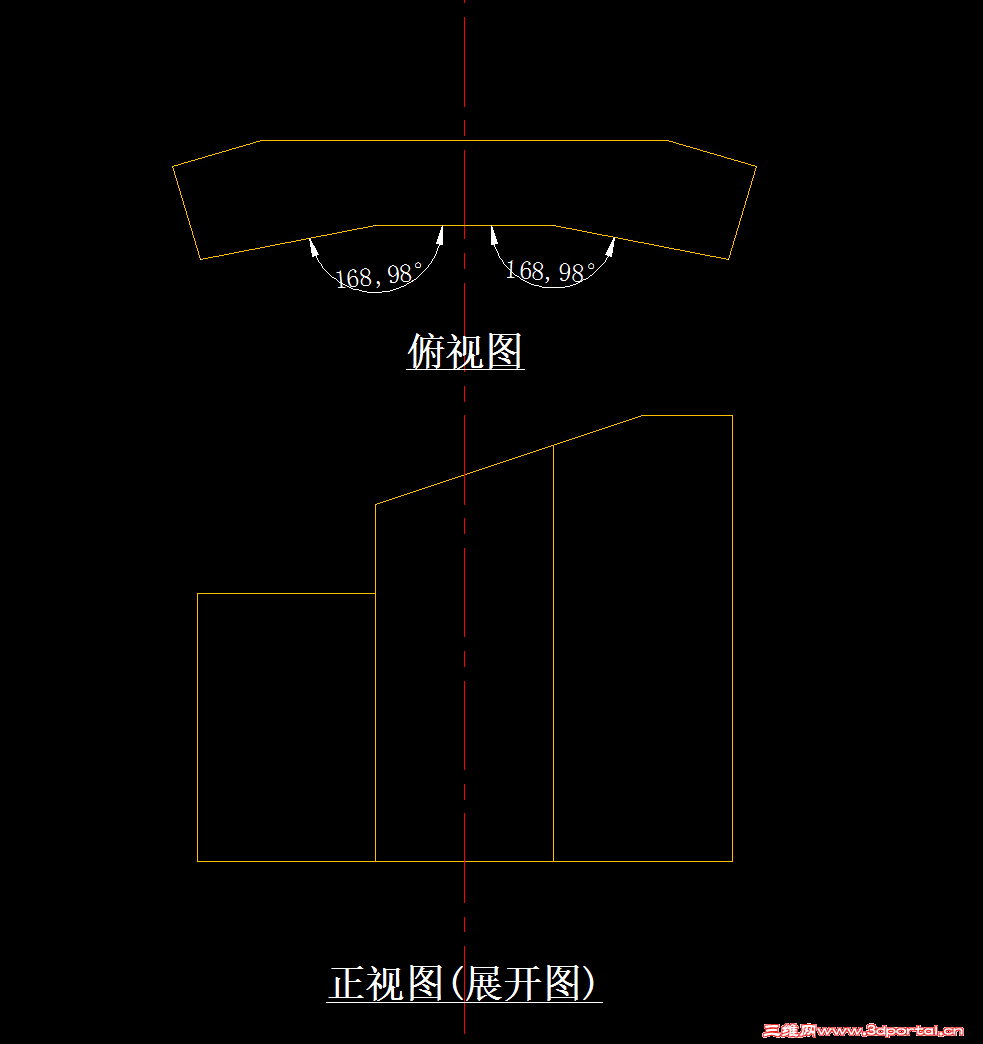

正面面与面的夹角为168.98度,上半部分要按2D图切掉。我建好后抽壳,壁厚为2mm,生成失败。图纸在附件中。- l1 v, _# i' P7 J+ W) x8 e+ {$ D
1.rar (18.1 KB, 下载次数: 7)
 楼主| 发表于 2017-3-2 12:08:06 | 显示全部楼层 来自: 中国广东深圳
请老师指点
发表于 2017-3-2 13:50:32 | 显示全部楼层 来自: 中国浙江嘉兴
本帖最后由 licoolicoo 于 2017-3-2 13:57 编辑
1 F/ n, v9 ^5 G1 c3 D  A2 l3 ~2 c% D% v7 B% @' C6 |' W% Z
图有点费解,是筒形钣金? 11.zip (62.82 KB, 下载次数: 4)
发表于 2017-3-2 14:54:38 | 显示全部楼层 来自: 中国浙江嘉兴
本帖最后由 ryouss 于 2017-3-2 17:02 编辑
) ~- p" }. l: f2 f- R$ V6 Y3 I; C; W0 p& T4 j! I. m

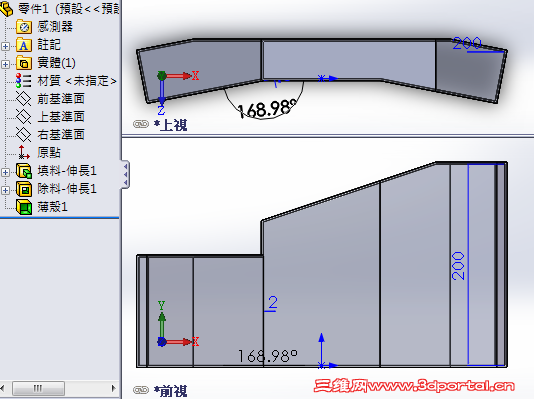

薄壳,可以的!: G$ p: s( K; t4 m! H* I! x

5 I) E% L4 V* f* M5 z# N% `! K. ^ 2.png 5 H$ O+ C4 M; |! C
发表于 2017-3-2 15:19:44 | 显示全部楼层 来自: 中国四川成都
简直没有看懂你的二维图
 楼主| 发表于 2017-3-2 18:03:14 | 显示全部楼层 来自: 中国广东深圳
licoolicoo 发表于 2017-3-2 13:50) R: Z  I  F. f) e% t
图有点费解,是筒形钣金?
$ G! [+ k# O4 \% p& m5 _1 \1 W- A

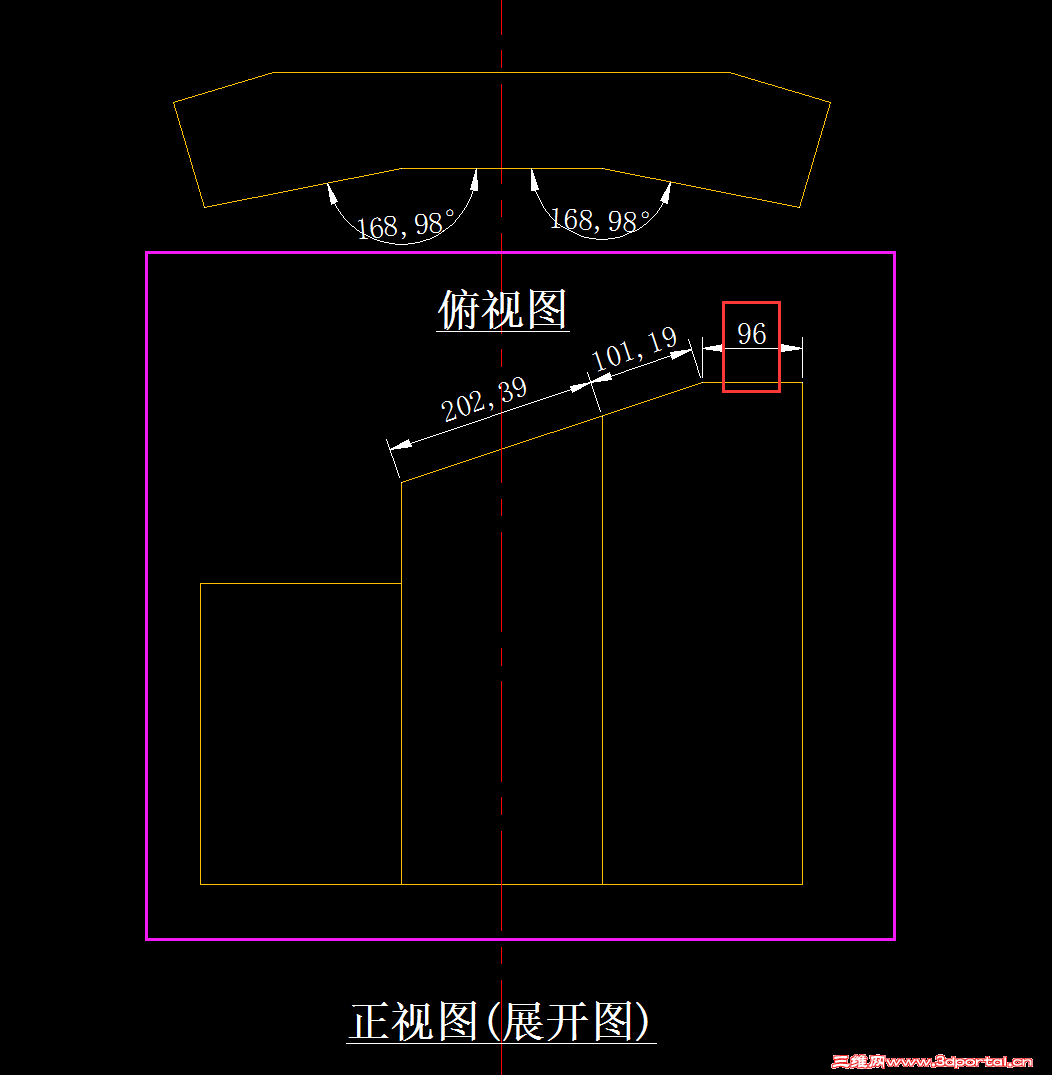

你好,正面展开要是这样的图。 02.png # W3 R/ f* h& n# w/ k5 e
 楼主| 发表于 2017-3-2 18:04:38 | 显示全部楼层 来自: 中国广东深圳
ryouss 发表于 2017-3-2 14:54
  ?4 U3 ]2 b$ |薄壳,可以的!

' t# K+ X. G9 m* O+ @0 A你好,正面右上尺寸是96吗?
; o% m: b9 K. L3 d- A5 Z7 z0 q 02.png " K1 r- Q) T) B* K
 楼主| 发表于 2017-3-2 18:06:46 | 显示全部楼层 来自: 中国广东深圳
ziqing 发表于 2017-3-2 15:194 ?( t1 F: y3 [
简直没有看懂你的二维图
) U, ~7 H( v% f' Y2 Q
只示意一下要求,3D还知道怎么实现。
 楼主| 发表于 2017-3-3 09:29:52 | 显示全部楼层 来自: 中国广东深圳

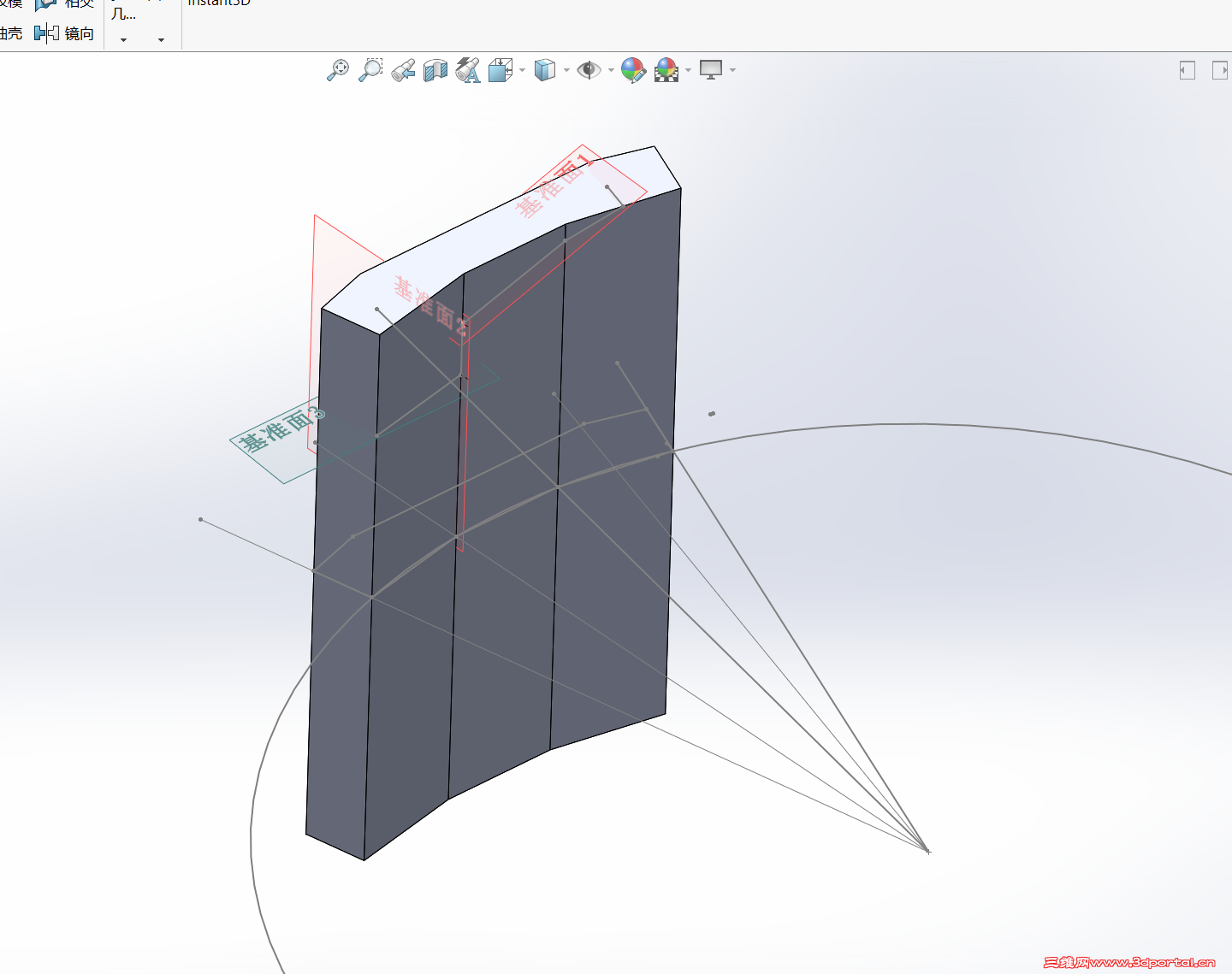

感觉用面相交,再切除可以实现。没这样做过不知道怎么用。8 r' X# u9 _* c* R

' ?1 |5 w7 J* a( H8 x QQ截图20170303092718.png
3 _* e  N) V" u4 q
 楼主| 发表于 2017-3-3 15:16:12 | 显示全部楼层 来自: 中国广东深圳
缝合曲面不知道行不行
 楼主| 发表于 2017-3-3 16:07:09 | 显示全部楼层 来自: 中国广东深圳

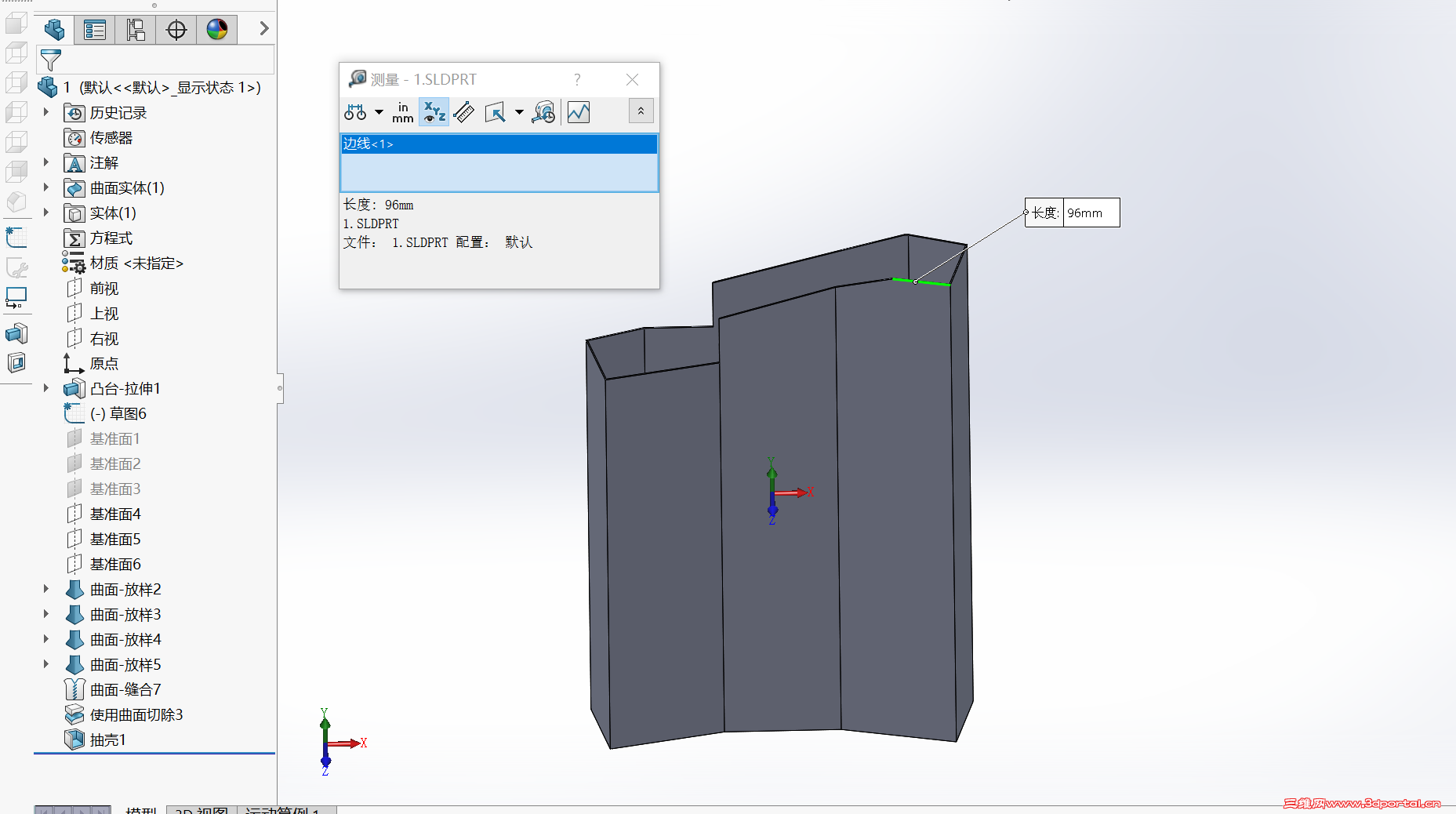

搞定了,要用到曲面,放样,缝合,使用曲面切除。
$ E8 v' c" _& C( o0 v$ E0 Z& V. ~: i: E+ a2 b2 Q" j( H' i
QQ截图20170303155713.png % B5 K  P- f3 _' [9 `9 U
