SOLIDWORKS2017 新功能抢先看之质检报告利器-Inspection ICT-Jack 孔祥龙
5 y& i' [" l9 B" L' v3 s
6 x) S7 j- b9 d5 m; N【智诚科技/孔祥龙/Jack Kong】
0 d) u5 h. U4 Q' l! [' USOLIDWORKS Inspection是应用于首件检验（FAI）和过程检验的软件工具，轻松完成自动化序号标示和自动创建检验报告，可以快速导入例如CMM三坐标测量仪等设备的检测数据，让质检文档创建这项工作更加轻松。在SOLIDWORKS Inspection 2017版本中又增加了更多的新功能来让提高质检文档创建的效率。
- f- [" ^6 }, W# Q# ?# h3 s& I关键字：质检报告、Inspection、SOLIDWORKS、CMM1 A4 V3 a7 c+ g) w. a4 s+ W* V+ _8 j( h9 b
0 g4 G/ n/ `* e5 E* y, A9 L0 [3 a
% t% k2 U8 Y9 @! t
: e+ a3 r& j4 j" N+ F8 a+ M9 m1.手动添加零件序号
8 F0 U W$ w0 d" [/ B( i+ @- x$ g! j6 b6 r2 L1 R
手动为工程图添加零件序号让您能够更好地控制SOLIDWORKS Inspection 将零件序号添加到工程图的方式。
# Z% }/ B$ `( W2 U4 U" @: {如果您选择自动零件序号，软件将使用指定的排序顺序（顺时针或逆时针）为工程图中的所有特性添加零件序号。: b8 i! n" }% H9 b0 E- l
如果您选择手动零件序号，则软件将：( Q2 i8 [: T" T% E0 u
仅为您指定的特定特性添加零件序号。
. a- i: U; K5 | 根据您的选择顺序对零件序号排序。
2 O( n9 S8 _) R" z% ]# Z通过手动选择的方式提高在质检报告创建过程中的灵活性。接下来，我们了解如何手动为工程图添加这些尺寸标号。如图所示
6 Z7 S& y, v; | q! u# y# U6 ]① 单击新建检查项目(SOLIDWORKS Inspection CommandManager)。5 v& H& K" [. S# {
② 选择项目模板。

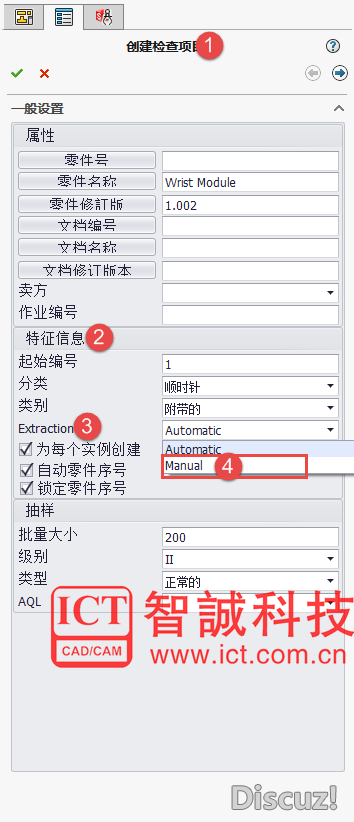

! q: O! J8 m: y' M p" B③ 在创建检查报告PropertyManager 的常规设置选项卡上，在特性信息下，对于提取，选择手动。
1 M" F+ p( I5 h! w' j# d% ]④ 在图形区域中，使用以下方法之一来选择要为其添加零件序号的特性：
: \9 _. H3 W+ u7 U
7 t4 x4 ~" N0 Z5 Da)选择单个特性。
0 a% _" W) z$ X+ v特性将按您的选择顺序被添加到特性树。
! J8 z& R4 q7 b2 T' @5 e' a3 x& x$ d8 x/ H7 K
b)框选一组特性。
$ I2 z e9 m3 ]) w6 P框内的所有特性都将被添加到特性树。
; ]' ]7 D8 u! c e) a: B手动选择的方式可以直接为需要检查的尺寸标号，而且手动选择也将让尺寸编号更加灵活。: Q8 L3 O( G# u) F
& \% c; j) F6 U& G6 h
" a5 l# m* v1 o/ a* b" y! _, u+ e0 v2.选择VDA 零件序号形状
1 J& ?: H' I/ X5 O. u. k0 h/ y* KSOLIDWORKS Inspection 2017版本中提供了VDA 零件序号；之前在独立SOLIDWORKS Inspection 中可用，现在它们也可用于SOLIDWORKS; ^, u0 F0 S' t" O/ q9 y" ]3 L
Inspection 插件中。（VDA 零件序号用一个水滴形状来标识，它们被广泛应用于德国汽车工业中）5 @- t0 N7 t; H9 D% W

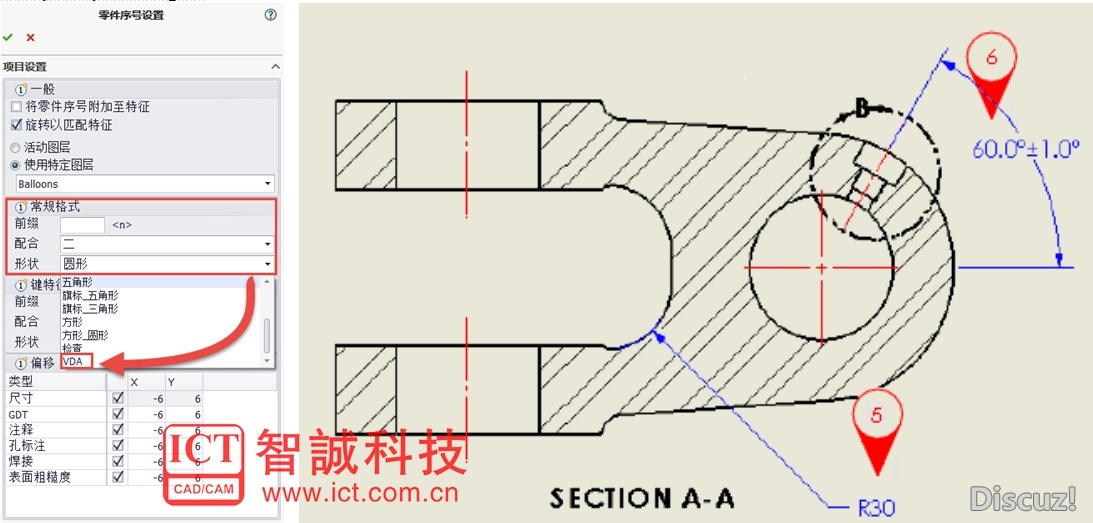

当我们需要展示VDA 零件序号时，可以选中现有的零件序号，单击零件序号文档 在零件序号设置PropertyManager 中，在常规格式下，针对形状，选择VDA。
6 X9 Q; Z4 H2 V$ F! |- C
1 j. g, [% v7 o( ?& i& {2 [# m( f/ [7 L6 Z4 n; X/ o+ ]
3.通过锁定零件序号防止零件序号重新编号
5 v( h3 p& Y$ A6 H4 X( H# K' @6 g# n/ O" Y& \7 F. v+ I
在Inspection中使用零件编号的时候，经常会做出修改，但是，之前的版本中删除一个现有的零件标号时，软件将自动对其他的零件序号重新编号，这经常会造成尺寸标号在更改时混乱。# R1 O8 }- Y" X+ ?- h5 ?: v' j7 R
在SOLIDWORKS Inspection 2017版本中提供了针对于这项工作的优优化：
. C& G! v- ]6 U' }& l& H: O4 |- ~4 t: ?
a)如果移除一个零件序号，将从序列中移除其编号，但不会影响其他零件序号的编号。
. T! \( l) h& H% u$ ~- H
: @3 Z/ j7 {2 O5 V+ C$ A) fb)如果添加新特性，则它们将被添加到零件序号编号序列的末尾。$ a, U! n1 P: R8 }2 ~

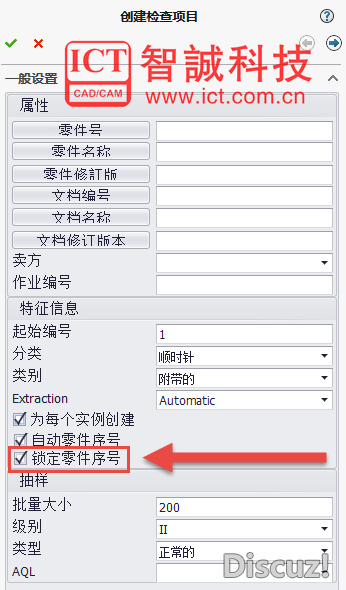

要达到这样的效果，现在只需要在创建尺寸标注项目的时候勾选上这一个选项即可。0 ?% E" }# N* E7 Q. B2 }
8 `7 M# H0 ?& o5 P1 C1 |' e
3 t3 D" z+ K5 i5 p. H$ r# ~
4.SOLIDWORKS Inspection 独立模式中的鼠标滚轮缩放
# P- _5 ^, V9 a" y6 B+ |! b4 U7 G0 g

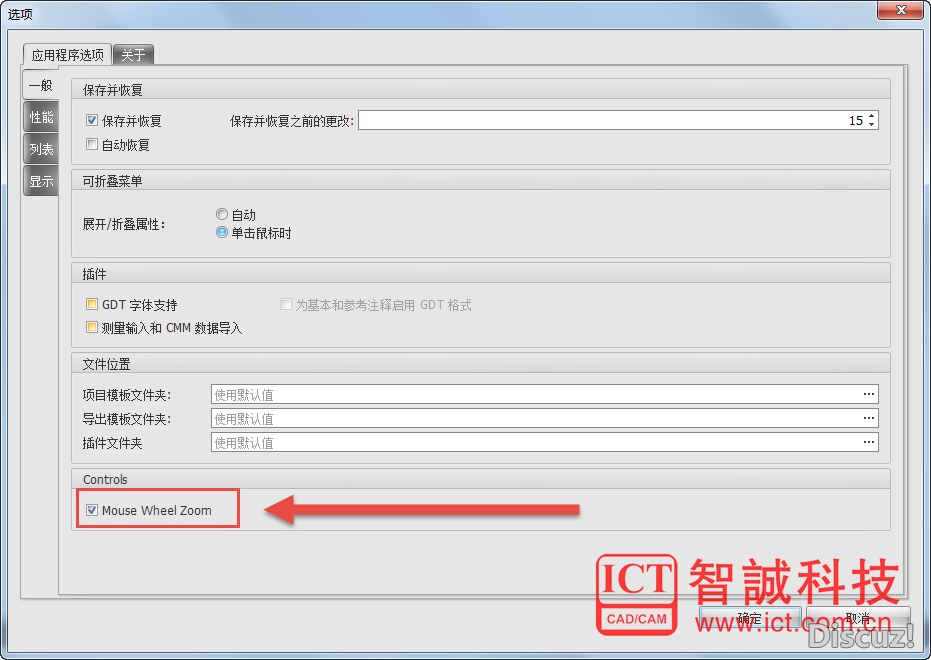

( Z$ u# }6 I: n$ F6 t: S) G在SOLIDWORKS Inspection 2017版本中鼠标滚轮缩放让您能够使用与SOLIDWORKS 软件中类似的控件来导航Inspection 项目。默认情况下，将在选项对话框的应用程序选项选项卡中选中鼠标滚轮缩放。如图所示。" i1 {# b% L* S% c; J
K7 S7 H8 A) s( x; o. X( g总之，在SOLIDWORKS Inspection 2017中，增加了自由添加零件序号的方式，加入了零件序号更改时的管理方式，丰富了零件序号样式。独立版本中更改鼠标的操作方式，让我们从SOLIDWORKS软件中切换到Inspection工作也不再感到陌生，这些新的功能都将让质检报告的创建更加高效简单。 B- h( P; n! q Q
