【实例教程】使用中望3D设计叶轮

Abby001

       叶轮是离心泵的关键部件，它是由若干弯曲叶片构成的。叶轮的作用是将原动机的机械能直接传给液体，以提高液体的静压能和动压能。叶轮的造型独特，而在中望3D中，仅需要通过旋转、圆周阵列、扫掠、拉伸、倒圆角等功能即可轻松完成叶轮的建模设计。在本篇文章中，小编将以图1中的叶轮为实例，向大家介绍如何使用中望3D进行叶轮设计。
6 Z, f8 F% E0 F! E* w" `. ]

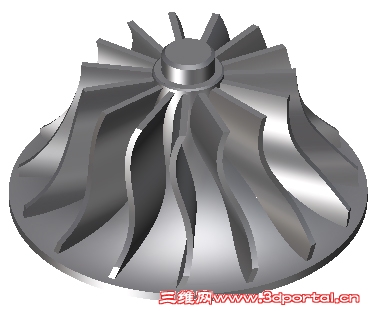

图1叶轮效果图

       下面，我们分步来向大家介绍叶轮建模设计的操作。
0 G1 O  \$ v! U% F* ^  \       第一步，在XZ平面新建草图，绘制如图2所示草图轮廓。
4 @; o& z4 q' @; \' A  \- s

图2叶轮轴心草图

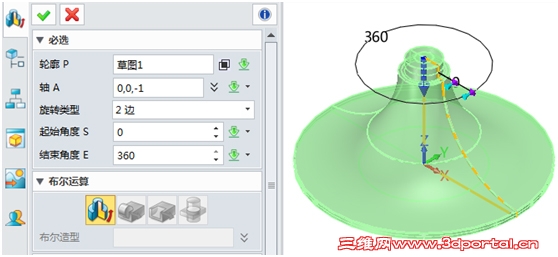

       第二步，完成草图，然后运用“旋转”命令做出叶轮轴心，如图3所示。

图3叶轮轴心

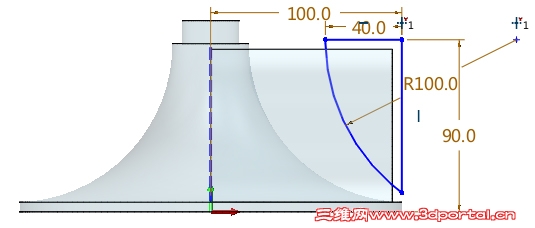

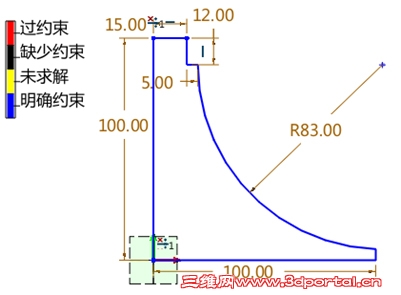

       第三步，在XZ平面新建草图，绘制如图4所示的草图轮廓。
7 Q: I: F# x! g4 j, K; [

图4草图

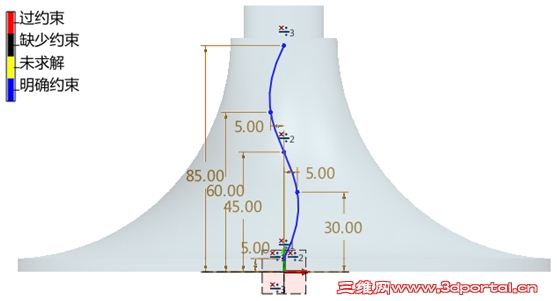

       第四步，新建偏移XY平面85距离基准面，然后在此基准面新建草图，绘制如图5所示尺寸轮廓。
5 s* q7 f& {3 U! n5 G, I) }6 i

图5草图

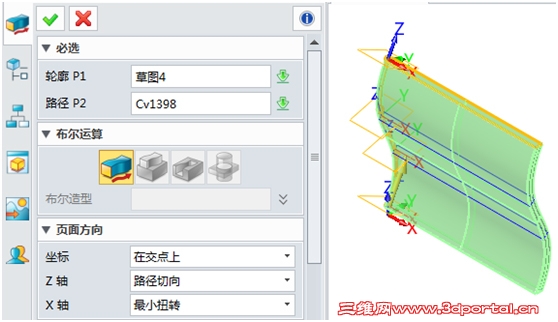

       第五步，运用“扫掠”命令构建叶片，注意轮廓选图5草图，路径选图4草图，如图6所示。
& `& a' A  A0 g. _. m/ X2 ?2 o

图6 扫掠生成叶片

       第六步，在XZ平面绘制如图7所示草图。
( K; r# i7 g0 y& @

图7 草图

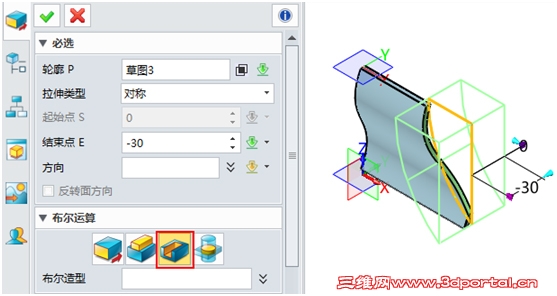

       第七步，运用“拉伸”命令布尔减运算切除叶片多余部分，如图8所示。
( V8 e: f6 J. M+ D: m' j( k

图8 叶片构建

       第八步，运行“阵列特征”命令中圆形阵列创建完整叶轮，如图9所示。

图9 圆形阵列特征

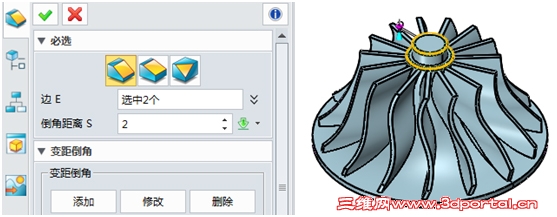

       第九步，最后倒角处理和叶轮添加金属颜色，如图10所示。

图10 倒角

       在本次实例教程中，通过对中望3D旋转、扫掠、布尔运算等基础功能的灵活地组合与利用，叶轮的建模设计即快速完成了。中望3D是专业的三维CAD/CAM设计软件，具有易学易用、操作便捷的特点，而在本教程中所运用到的相关功能，设计师们如果能熟练掌握，熟悉运用，相信对设计其他产品是非常有帮助的，快来体验下吧！
