[推荐] CAD几何作图竞赛题（2016年12月），竞赛结果已公布

 关闭 [复制链接]
2005llnn
发表于 2016-12-20 23:49:14 | 显示全部楼层 |阅读模式 来自： 中国广西南宁
画图
主题分类用于问题归类:

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 2005llnn 于 2017-1-3 14:58 编辑
$ r" r; C/ [0 w1 {- S! [4 t
! z6 F( v# }* E+ ?% v' a感谢会员 oxm44 提供练习题
  [3 _3 G7 ^; X* D) [' M+ e立正！
( ]7 J9 M8 `/ ]6 B 16-12-.PNG
  z, z" F5 D1 @/ l* w
7 a* C% Q) [9 k* r: F. J( z( j用AutoCAD作图法求出该题要求的5个数值：半径a、长度b、半径c、半径d、图示各彩色填充区域面积总和是多少。尺寸精度要求精确到小数点后4 位。角度单位必须使用十进制度数,不得使用度/分/秒,百分1 L; {' \. E! a6 d: T# s/ S
度和弧度,精度也要求精确到小数点后4位。
, o6 v6 c" C5 F$ u6 o, c5 |; ?8 k
" V' N! e5 C' x( \! t/ e/ N有兴趣的会员请将作图过程、方法、步骤等简单描述出来，另外截图，或将作图时CAD命令行文本截图（在CAD图形界面按功能键F2可显示命令行文本）。
1 a- m5 |& H' ~; ^! U4 b3 k4 R上传到附件，设置阅读权限为最高。
6 z2 S+ t2 d& |( d6 N7 o! w& {竞赛结束后由版主统一取消阅读权限。由评委评出最佳作图步骤的前几位给予20三维币奖励，次佳的几位给予10三维币奖励。6 i5 z; T3 {) K* Q" m; R9 x; F
参赛会员注意：图片以“附件”形式上传，不要点击“插入全部附件”，, @! O- R7 N8 E: W1 S; {8 s: L( b
阅读权限设置为“最高权限”。8 ^- ?1 b) s' @( O" r  i
/ c, X4 K& o# l& U8 N8 L! M% |

3 U2 A, O; h" f  I" P" F  I) w- {2 G# F
练习题, 会员

相关帖子
回复

举报

2005llnn
 楼主| 发表于 2016-12-20 23:52:38 | 显示全部楼层 来自： 中国广西南宁
本帖最后由 2005llnn 于 2017-1-24 01:05 编辑
) w; z/ t1 h# Q2 Y3 l* D+ L  A, L) z& r" r
CAD几何作图竞赛题（2016年12月），至12月28日止
) F6 S/ j# n2 t9 I1 G2 T' l% e8 s9 n( q% i: ]% c7 p

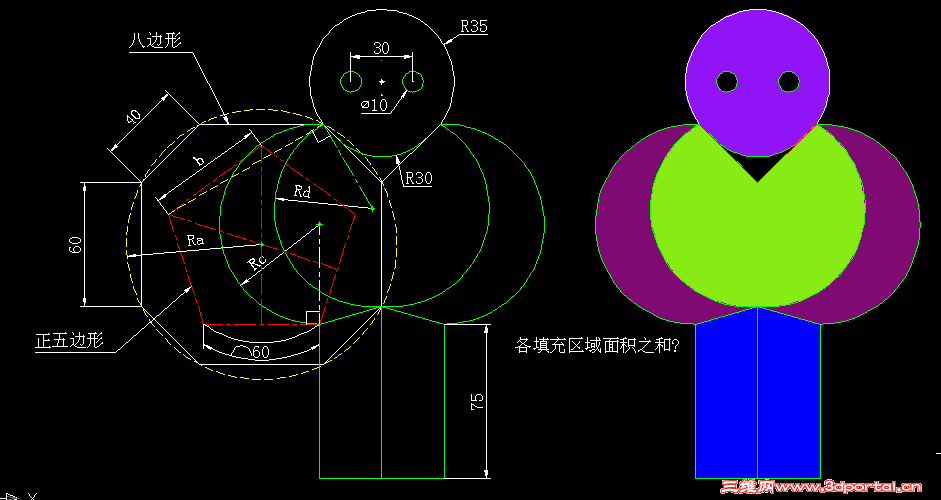

一.竞赛题目（参见附图）
7 H7 X2 O9 K3 {+ G感谢会员 oxm44 提供练习题
, Q$ z; _2 C* s立正！5 [. o( O4 M+ X5 G. ]% S
8 Q# K# B1 u- v

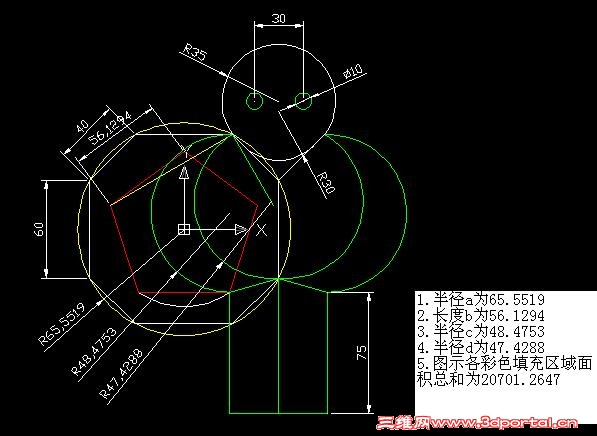

用AutoCAD作图法求出该题要求的5个数值：半径a、长度b、半径c、半径d、图示各彩色填充区域面积总和是多少。
  C: |5 R7 |. u5 c# }4 b2 f尺寸精度要求精确到小数点后4 位。角度单位必须使用十进制度数,不得使用度/分/秒,百分1 C8 e- X( D+ [- x% r
度和弧度,精度也要求精确到小数点后4位。
/ M+ m( r/ f; h9 N: v$ `3 ^
6 }# o! Q0 G7 ^& `7 f! t" N: Q; J有兴趣的会员请将作图过程、方法、步骤等简单描述出来，另外截图，或将作图时CAD命令行文本截图（在CAD图形界面按功能键F2可显示命令行文本）。
' R6 D" D5 Z% T$ D7 [: w上传到附件，设置阅读权限为最高。# @, e3 W. Y! _7 t
竞赛结束后由版主统一取消阅读权限。由评委评出最佳作图步骤的前几位给予20三维币奖励，次佳的几位给予10三维币奖励。* t7 s  a" W+ N
; s) B& M; V& x0 P, a, n) i- l$ t
二.竞赛要求
) F3 g; C$ @8 E; c( d会员、技术团队成员都可以参加，版主不参加，使用AutoCAD、ACM和MDT二维软件，/ h! Q' p) q6 X1 R9 D9 V! H
在规定时间内将作出的jpg附件在本主题下跟帖发表，只提供数值而没有所作图的截图或
" o$ l  e6 g4 `( c# W1 rdwg附件，将不予评奖。: {6 ]6 X  r0 ]7 [, r, L6 A2 M
附件阅读权限定为最高权限。活动结束后由版主统一取消阅读权限。( Y+ A. s" D; z: j
禁止会员利用马甲一起参赛，发现将严惩。
, Q' p6 Q) z) f2 S/ a& h& t/ D, u4 E4 y! m& L% e' G) ]
三.竞赛时间% ]# M1 Q( q7 c* O: q
2016年12月21日至2016年12月28日。. A. d4 S6 C3 n$ G* d
6 ^0 Z: M  j( @/ D0 R( d
四.评选时间及方法
; r: ^  t' Y& `0 N7 ^3 T9 V  E1 e2016年12月29日-2016年12月31日，由三维网技术论坛CAD版块. Z+ h0 W3 l$ U+ L" a0 C. {+ D. u
版主为评委，内部评选出各奖项。
% t8 @- h! P7 X/ e& K) r6 v2 f
4 j. j3 h# Z8 o/ T五.奖励
/ R) t, J* t4 s# K. d1、一等奖：5题全对奖励三维币50；9 G8 y7 P/ c( U! o0 w* o9 a; v
2、二等奖：答对4题奖励三维币40；
( |3 R' {- G7 s1 k# G- t- Z% u3、三等奖：答对3题奖励三维币30；
( O: [  {6 L% o* W% L: V4、四等奖：答对2题奖励三维币20；( {9 \  n8 g% C, s6 p; C
5、五等奖：答对1题奖励三维币10；
$ t2 |) w  R2 A2 f- f6、作图基本符合要求者先各奖励10个三维币；# ]# @1 E- i5 _7 Y( ~
7、根据竞赛实际情况会对奖励规则进行适当修改。
% u4 p4 y8 M* `5 b. U
( t# N* H* M& u! p; l2 f# P6 G  k六.其它
1 M; g9 F4 ^( E0 |竞赛结束后在本帖发回复帖进行点评和讨论
- a* l- V  P: g) F) u5 B9 K
4 M; V- s6 c( `1 M# y竞赛成绩见下表0 l: {, I+ T2 Q6 n: v- h- v
楼层
用户名
A
B
C
D
E
正确数
标准答案
65.5519
56.1294
48.4753
47.4288
20701.2648
　
3
大隐于市
65.5519
56.1294
48.4753
47.4288
20701.2648
5
4
fengxd
65.5519
56.1294
48.4753
47.4288
20701.2648
5
5
搜一搜
65.5519
56.1294
48.4753
47.4288
20701.2648
5
6
1005140522
65.5519
56.1294
48.4753
47.4288
22463.8481
4
7
sihouko
65.5519
56.1294
48.4753
47.4288
20701.2648
5
8
benzsuv
65.5519
56.1294
48.4753
47.4288
19642.9652
4
9
zero_lanlan
65.5519
56.1294
48.4753
47.4288
13828.9429
4
10
fgg913
64.2556
56.1294
48.2152
47.2691
20068.5557
1
11
TKG-09
65.5519
56.1294
48.4753
47.4288
20701.2649
4
12
xuchaohui
65.5519
56.1294
48.4753
47.4288
20701.2648
5
13
wheasy027
65.5519
56.1294
48.4753
47.4288
20701.1650
4
14
王古力
65.5519
51.1293
48.4560
47.4288
20695.2810
2
15
tangdaoliang
65.5519
56.1294
48.4753
47.4288
20733.7288
4
16
dmihg
65.5519
56.1294
48.4753
47.4288
20701.2648
5
17
wupeiqi
65.5519
56.1294
48.4560
47.3104
20695.2805
2
18
affaer
　
　
　
　
20709.4819
0
19
gerald_lee
65.5519
56.1294
48.4753
47.4288
20701.2647
4
注:表中文字为红色者，代表答案错误；空白者代表未提供答案或答案不明确

竞赛评分.rar

15.58 KB, 下载次数: 3
回复 支持 反对

举报

大隐于市
发表于 2016-12-21 10:41:43 | 显示全部楼层 来自： 中国安徽合肥
本帖最后由 woaishuijia 于 2016-12-29 01:58 编辑 # O( E/ Q! _" [' n7 q

. Q8 ^7 W) G- A0 O6 t& m交作业了。

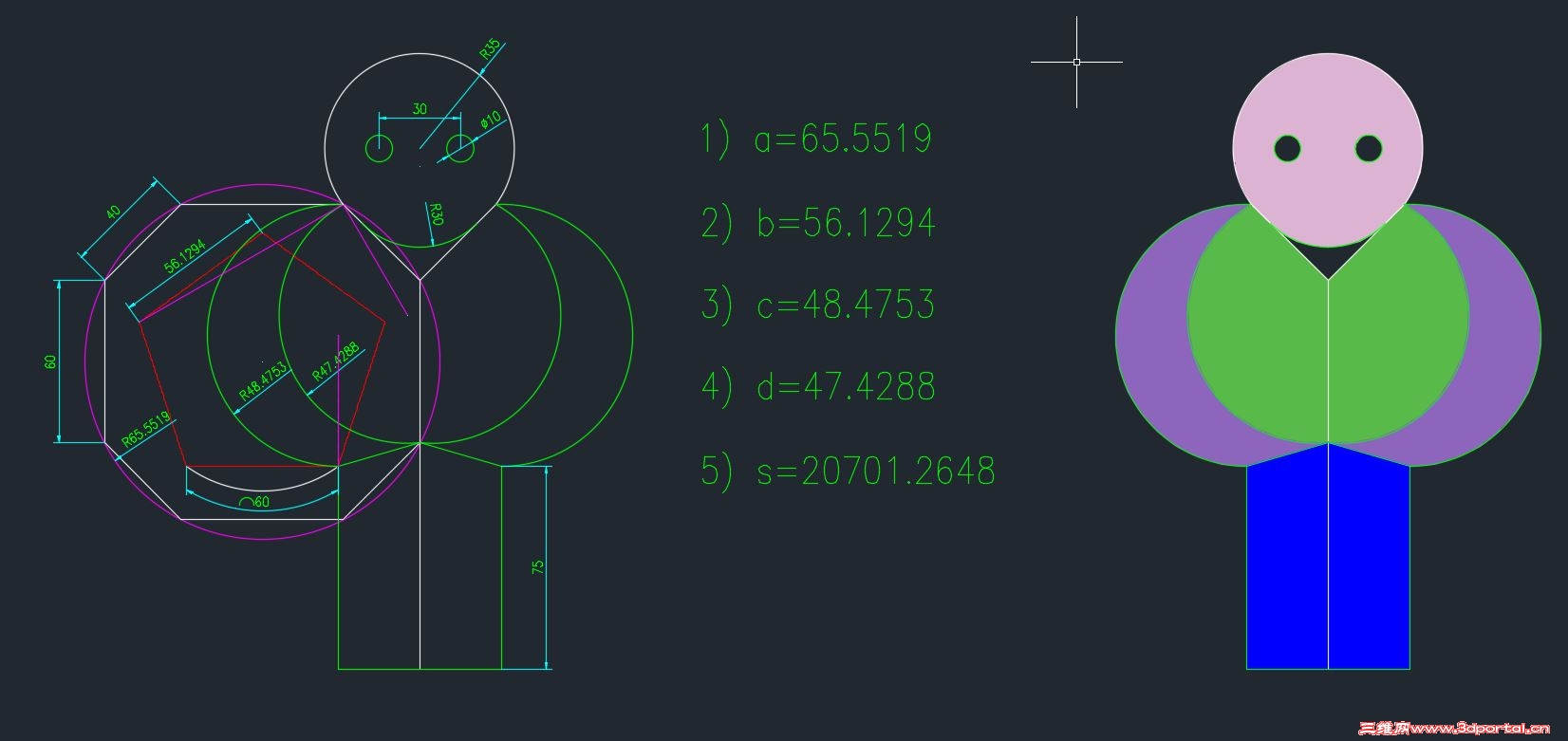

2016年12月习题

2016年12月习题 ' J# ]# b! w) m% e. G
. G' I8 ^' Q( ~) j

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

fengxd
发表于 2016-12-21 10:49:14 | 显示全部楼层 来自： 中国四川成都
本帖最后由 woaishuijia 于 2016-12-29 01:58 编辑 & Y' u4 \, |% C8 d4 m) ~, c& G5 v! I' l
# l3 x+ |' n7 _$ Z7 Y2 a  c* g

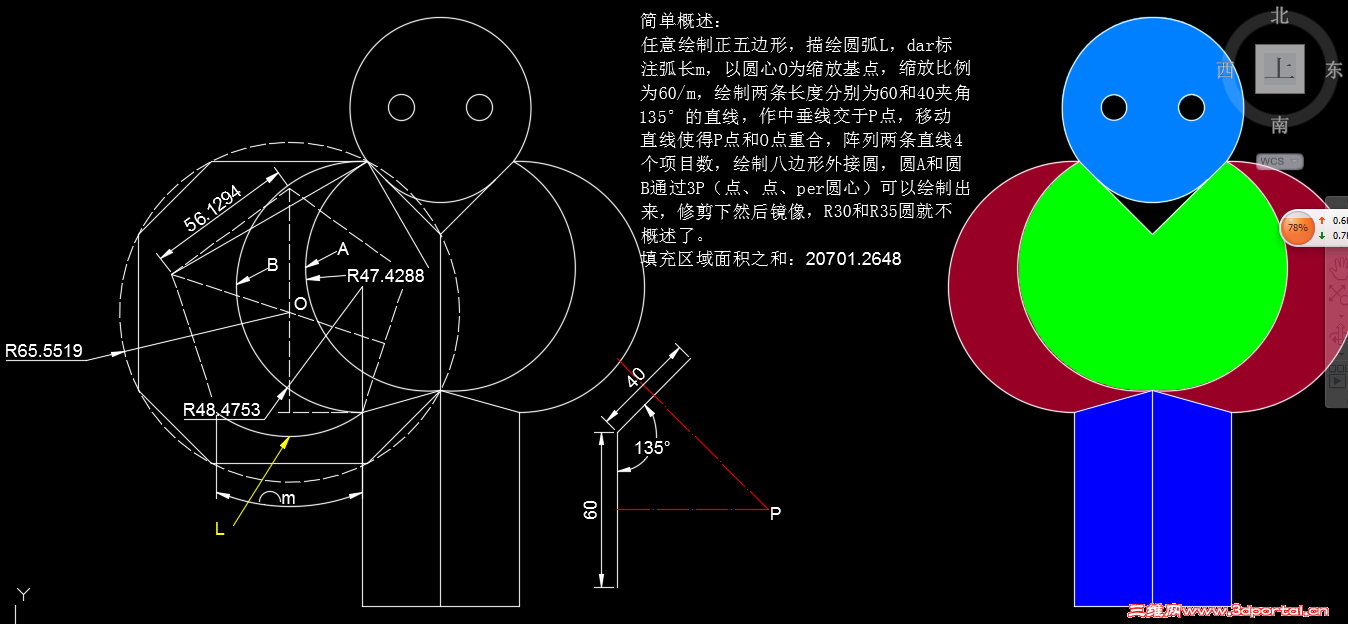

作图结果： QQ图片20161221104502.png
" S. G% d! |. ~. O; E6 e0 Q
) O6 i( ~" m; d( G作图步骤： QQ图片20161221104609.png

评分

参与人数 2三维币 +65 收起 理由
2005llnn + 55 一等奖+作图步骤奖励5SWB
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

搜一搜
发表于 2016-12-21 11:31:50 | 显示全部楼层 来自： 中国浙江台州
本帖最后由 woaishuijia 于 2016-12-29 01:59 编辑
: N8 H; `* }  R1 D( I! h; d. Y7 E6 y% T6 p# n5 V& ~6 b* h

2016.12

2016.12 忘记精确到四位小数了  版主上面这个图作废
. X$ N8 f' I, J& c- U( w# S3 G  T
) z$ a# w1 T% `" u9 Q4 W3 c/ d
下图才是精确到四位小数的截图
/ ^* F) ~/ ^" B3 w% ^! V2 z9 ^9 v) S( W! Q

2016.12.21

2016.12.21
$ ?# C% Y6 a! M8 w4 F) [
3 F" j; _7 I3 ^, i' }0 `. K1 l0 t, j& P3 c0 l* ]) E6 {) A" {

评分

参与人数 2三维币 +70 收起 理由
2005llnn + 60 一等奖+作图步骤奖励10SWB
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

1005140522
发表于 2016-12-21 13:17:58 | 显示全部楼层 来自： 中国湖北荆门
本帖最后由 woaishuijia 于 2016-12-29 01:59 编辑 # R6 H( a$ a% V; ^  i) c& C

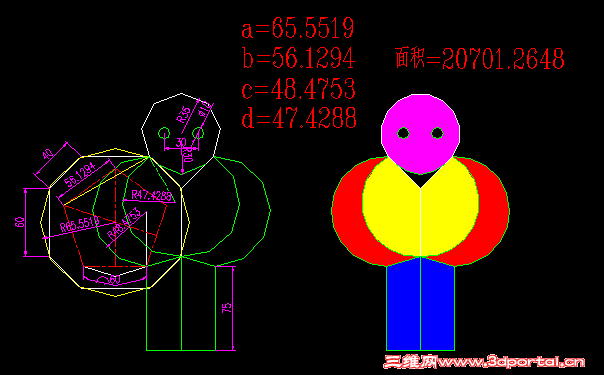

6 e4 @/ b, Q4 r6 L$ chj
8 J2 T% ?. t( E' {, L

评分

参与人数 2三维币 +50 收起 理由
2005llnn + 40 二等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

sihouko
发表于 2016-12-21 13:33:54 | 显示全部楼层 来自： 日本
本帖最后由 woaishuijia 于 2016-12-29 02:00 编辑 5 ~7 Y+ g+ z0 `. w3 {2 b  d* [5 F
4 h6 _, i" S. w1 x0 n/ w* S
參與練習。。。 面積和數值輸入錯誤修正，附加dwg) s# G3 g( G1 o
NONAME_0.zip (29.45 KB, 下载次数: 11)

评分

参与人数 2三维币 +65 收起 理由
2005llnn + 55 一等奖+作图步骤奖励5SWB
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

benzsuv
发表于 2016-12-21 15:58:24 | 显示全部楼层 来自： 中国山东泰安
本帖最后由 woaishuijia 于 2016-12-29 02:00 编辑 % d- i( r# p; w" m! V+ ]. Y/ Y

7 M4 V5 T+ I1 P来练个手，多指教。

评分

参与人数 2三维币 +50 收起 理由
2005llnn + 40 二等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

zero_lanlan
发表于 2016-12-21 18:59:18 | 显示全部楼层 来自： 中国山东日照
本帖最后由 woaishuijia 于 2016-12-29 02:02 编辑 # k$ M1 z. `! N4 k2 j9 J

" j: T, ]. v4 P# q7 [& a2 k**==============================================================================================
  w6 z+ N' X: r/ \* K: R+ _1 a4 V/ L靠，电脑发疯了 上传不了图片，
# c0 o. V7 Q& N) \, s. v  H, I- oRa=65.5519
3 X% x7 T% f/ b+ j1 `. nb=56.1294
. ^4 T, Y$ o) J1 w# JRc=48.4753
; s( x/ t: F2 A+ ~1 j1 TRd=47.4288
& K/ R1 N6 d2 v+ y5 Y6 |总面积：13828.9429
7 i/ b+ h! B- _' x& E& ~$ ~$ H. w. M. h+ y+ u' N

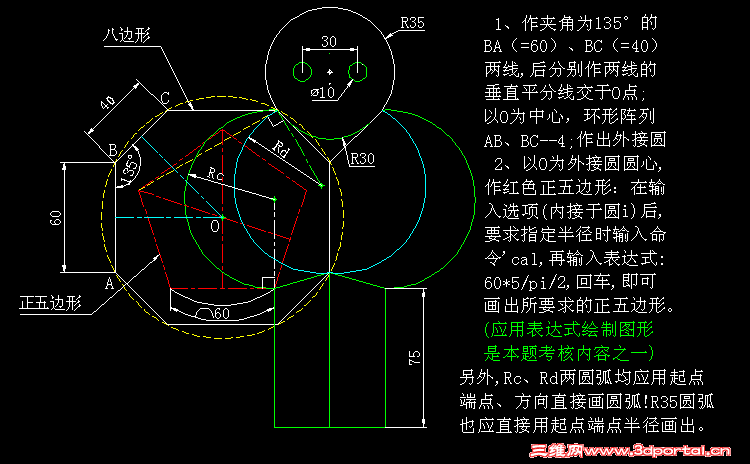

1. 先画40mm边长的8边型，在把上下左右四边拉成60mm，画圆，得到 Ra和b的数据规格；0 f% V- l$ D4 `. j/ G2 t" V
2. 利用圆的半径相等原则通过约束得出Rc及Rd；/ W* s  e3 N% I' x& s* D. ]
3. 画出半径R35的圆及直径10的小圆；
! k7 r. x: k3 J& X5 ^  f: I6 U0 n4. 画出和八边形相切的R30的圆，删除多余的线；1 i# r' j: X4 ^* T; |9 P" _# F
5. 创建途中彩色填充中的封闭边界，求出相应的面积；4 l5 A- T0 e  o  h0 ]" t7 G
6. 面积相加得出结果；' F0 k4 t* m7 E& x! q/ F" K" L: g

2 c! e+ {# g6 L' F; Y0 \; L
/ }# u" C/ c3 ^
. t+ u+ e* F4 x

评分

参与人数 2三维币 +50 收起 理由
2005llnn + 40 二等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

fgg913
发表于 2016-12-21 20:54:55 | 显示全部楼层 来自： 中国湖北武汉
本帖最后由 woaishuijia 于 2016-12-29 02:02 编辑 * W' k7 Q0 y8 y% Q

7 w8 m& N; O; @* d* t6 D& ]交11月份作业。
8 }. B, m  X7 N6 d QQ截图20161222144243.png / c+ L' a  K, {) q/ [
+ l: m" j7 k0 _7 Q% ]: X) u8 c1 b1 d

评分

参与人数 2三维币 +20 收起 理由
2005llnn + 10 五等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

TKG-09
发表于 2016-12-21 22:40:06 | 显示全部楼层 来自： 中国湖南
本帖最后由 woaishuijia 于 2016-12-29 02:02 编辑
5 p: b6 Y5 Q9 S2 l

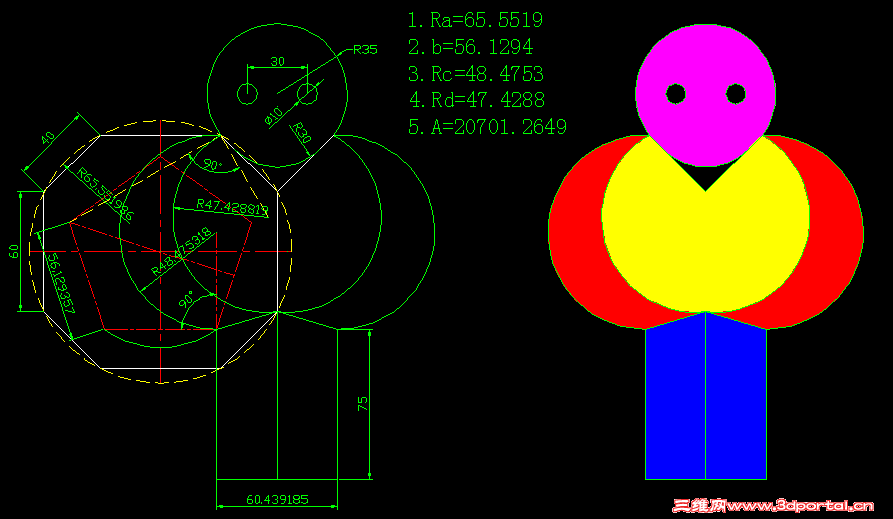

9 l9 h9 Z  t8 E" a1 H作业3 A9 X4 Y. @' ~1 W; s% L# i3 x

评分

参与人数 2三维币 +50 收起 理由
2005llnn + 40 二等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

xuchaohui
发表于 2016-12-22 10:43:17 | 显示全部楼层 来自： 中国湖北武汉
本帖最后由 woaishuijia 于 2016-12-29 02:03 编辑
( r; S4 ?8 j4 s7 g$ O6 U! u. t5 c3 G) r$ ^  }
2016.12.12的作业。。。。。" @. E7 t$ B5 D9 q, D- ?4 P8 n) l( {

2016.12.12.rar

60.8 KB, 下载次数: 4

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

wheasy027
发表于 2016-12-22 16:39:21 | 显示全部楼层 来自： 中国湖北荆州
本帖最后由 woaishuijia 于 2016-12-29 02:03 编辑 . z, P7 J  L9 N9 T% l- i7 v
0 K& S# y7 z; r! h* ?7 {
2016年最后一次练习，参与一下。
0 t# |7 k. w" d/ S/ {7 Z0 I
; c2 Y) \5 {$ O- x1 m
$ ~# S3 m' L: I' ?. h3 Q wheasy027_201612cad.pdf (192.12 KB, 下载次数: 3)

评分

参与人数 2三维币 +50 收起 理由
2005llnn + 40 二等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

王古力
发表于 2016-12-23 08:28:08 | 显示全部楼层 来自： 中国山东威海
本帖最后由 woaishuijia 于 2016-12-29 02:04 编辑 8 a( v% U6 L! e6 c% o
  r; |% r& X9 e6 ~* q/ M
请多指教！
# E( ~/ E  f# X7 J0 a7 ?& k

练习.rar

50.5 KB, 下载次数: 2

评分

参与人数 2三维币 +30 收起 理由
2005llnn + 20 四等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

tangdaoliang
发表于 2016-12-26 13:09:38 | 显示全部楼层 来自： 中国重庆
本帖最后由 woaishuijia 于 2016-12-29 02:04 编辑
5 d9 X, j7 Y- ?7 ~; X5 i: S6 [& Y6 X! W8 m
12月的练习
9 {  m$ n6 Z( F- ^% u



123a.rar

41.04 KB, 下载次数: 2

DWG

评分

参与人数 2三维币 +50 收起 理由
2005llnn + 40 二等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

sh_mrhg
发表于 2016-12-26 19:03:41 | 显示全部楼层 来自： 中国
本帖最后由 woaishuijia 于 2016-12-29 02:05 编辑
% ]% _% V& [! j6 A8 t, Q
7 H$ Z0 T6 V' S$ w4 C- j, p交12月作业            4 T# J8 f: u* v" I  K' K

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

wupeiqi
发表于 2016-12-27 13:20:23 | 显示全部楼层 来自： 中国江苏苏州
本帖最后由 woaishuijia 于 2016-12-29 02:05 编辑 $ v  R3 Y. ~  E2 ?- h
2 }7 e% |5 X  U9 {. _

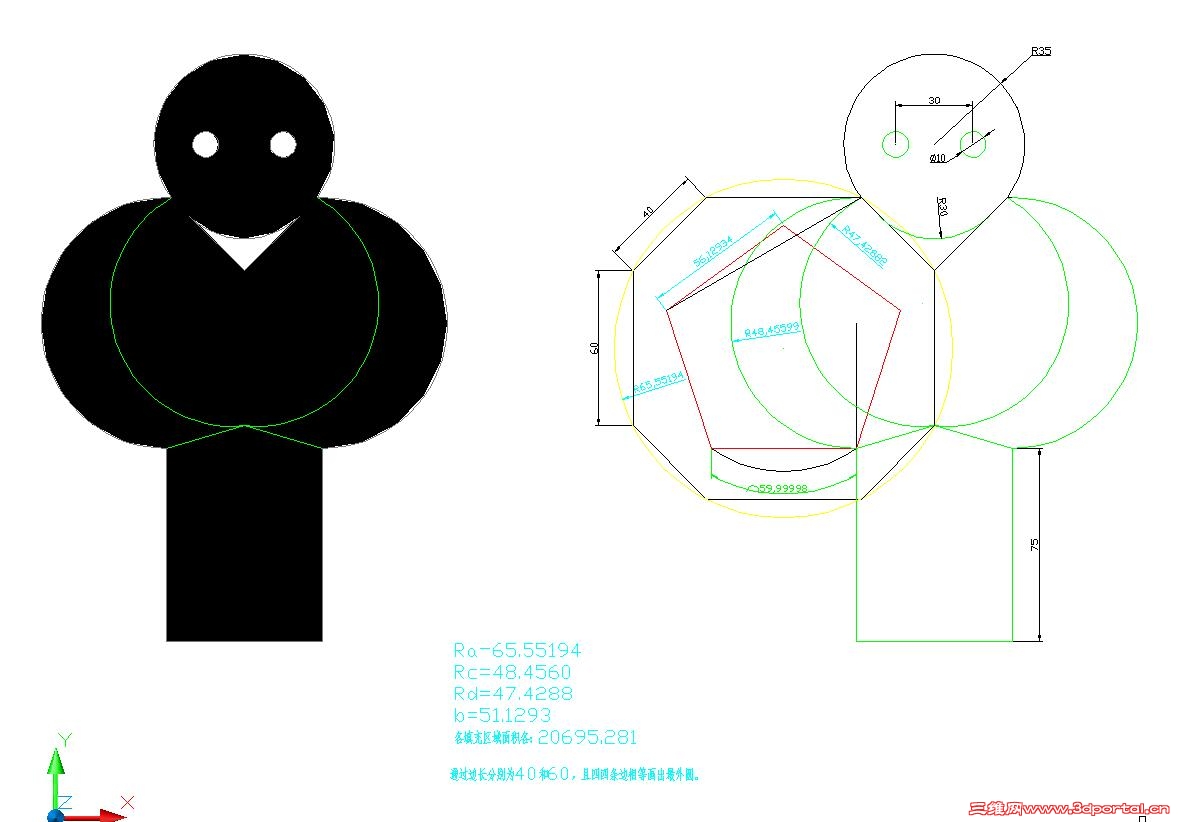

参与年终最后一月练习。（昨天附件不能上传，不知什么原因，今天补上） 12月份.png
- H9 h! T5 t! `0 q* _% `! k- \( I3 [6 d7 @! u. W5 J

评分

参与人数 2三维币 +30 收起 理由
2005llnn + 20 四等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

affaer
发表于 2016-12-28 08:59:25 | 显示全部楼层 来自： 中国江苏苏州
本帖最后由 woaishuijia 于 2016-12-29 02:06 编辑
4 L% g8 j/ L# z7 f8 g9 y: m( Y5 E/ g
试做了一下，看看对不对！8 T: i% ^4 q& M; y* l# Q* m7 M2 D

评分

参与人数 1三维币 +10 收起 理由
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

gerald_lee
发表于 2016-12-28 09:09:50 | 显示全部楼层 来自： 中国天津
本帖最后由 woaishuijia 于 2016-12-29 02:06 编辑 4 q/ N/ W8 X: \

  y5 S# f5 s% {3 \5 \0 y/ w9 J交本月作业。8 R- h, M9 \, u' Z) ]  |* q

评分

参与人数 2三维币 +50 收起 理由
2005llnn + 40 二等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

affaer
发表于 2016-12-29 07:54:58 | 显示全部楼层 来自： 中国江苏苏州
对了3个60分。哈哈
回复 支持 反对

举报

fgg913
发表于 2016-12-29 10:46:04 | 显示全部楼层 来自： 中国湖北武汉
3 O( {2 H+ K" f
在练习题A点上

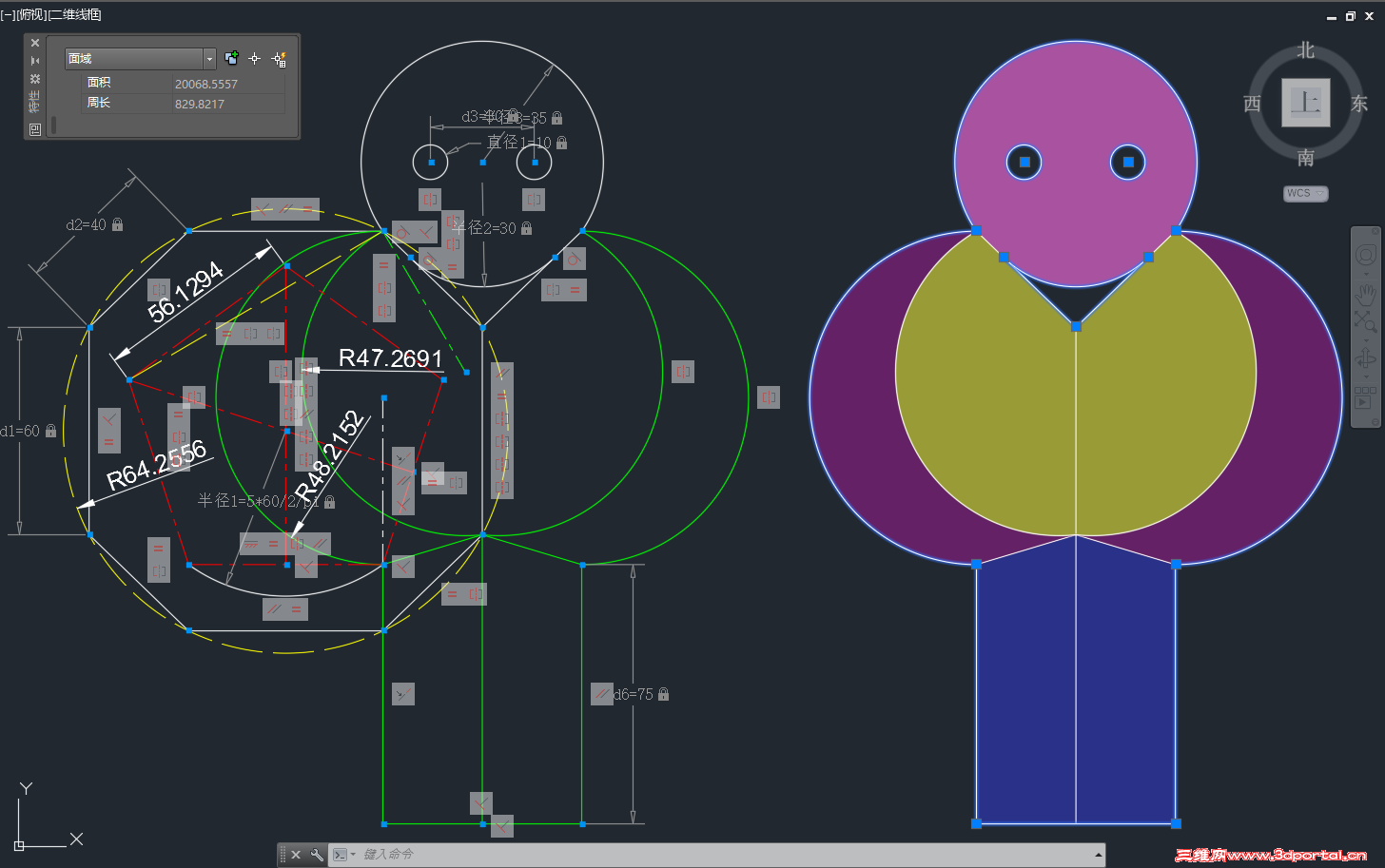

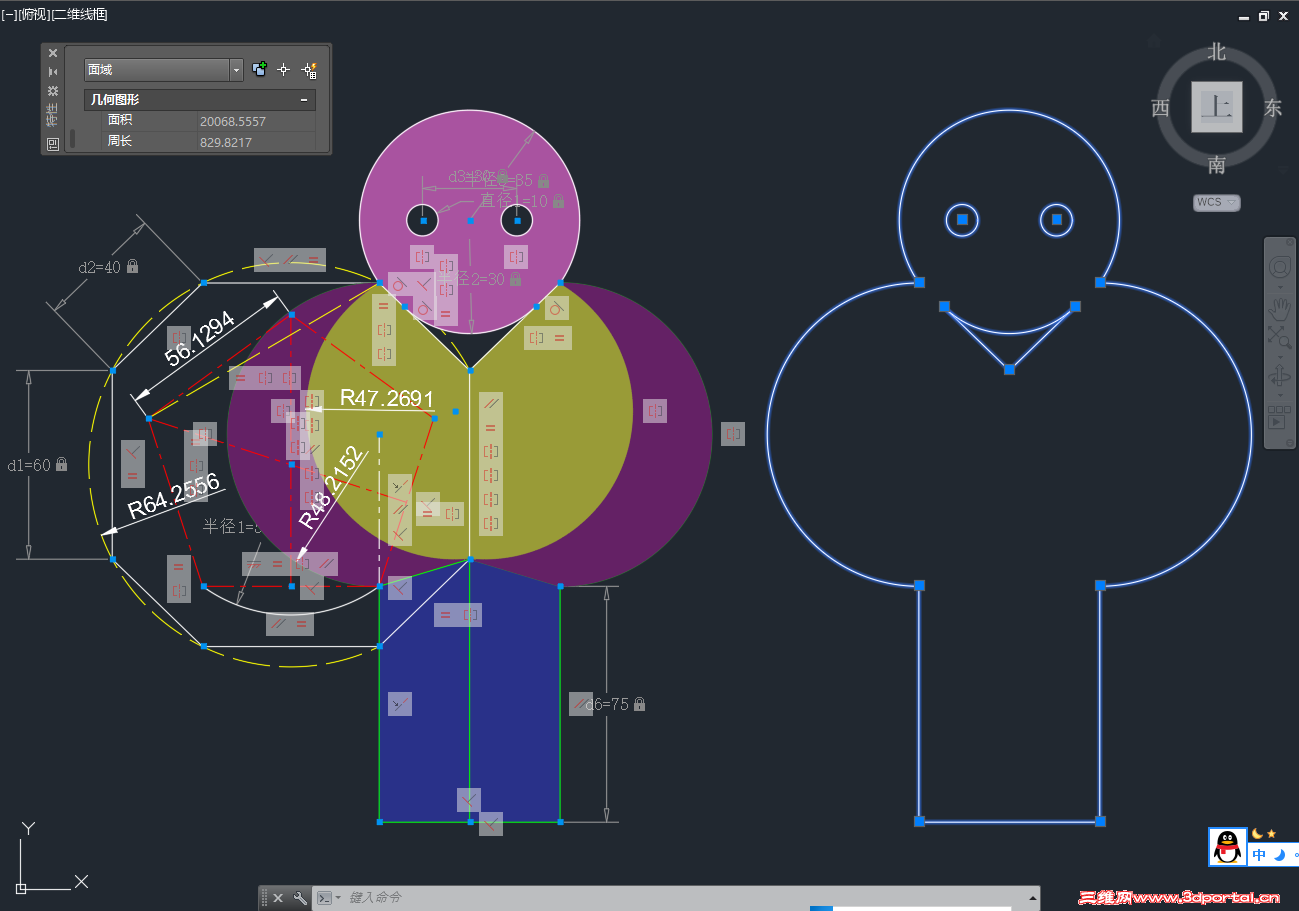

更像施加了相切约束，这时图形已经全约束，得到Ra=64.2556。 QQ截图20161229103258.png

8 B! s3 ~8 F; T
回复 支持 反对

举报

oxm44
发表于 2016-12-29 12:28:12 | 显示全部楼层 来自： 中国江西南昌
本帖最后由 oxm44 于 2016-12-29 17:50 编辑
7 M* [5 {, C; x4 e; u+ j% P! a( U' g9 Z- w3 E* c: p5 H
. }! b& U; j8 F/ m  D

评分

参与人数 1三维币 +10 收起 理由
2005llnn + 10 技术分享

查看全部评分

回复 支持 反对

举报

zxf0354
发表于 2016-12-29 13:20:30 | 显示全部楼层 来自： 中国辽宁营口
本帖最后由 zxf0354 于 2016-12-29 13:30 编辑
9 @' I8 r0 g9 |) V( E' q9 ~
' ~5 T1 u* {! R. _0 |$ q- L正五边形外接圆大小的确定：
6 ?: ~" o5 Y- J' Q- X  P7 ?8 x( {- R随便画一个圆，选中它，调出“特性管理器”（右键菜单或“修改”菜单或快捷键“ctrl+1"），修改该圆周长为 300，OK  E( i% ]& V: J$ I$ p
使用高版本的快捷特性也一样$ M& x; c3 A% _) o
回复 支持 反对

举报

wupeiqi
发表于 2016-12-29 13:39:37 | 显示全部楼层 来自： 中国江苏苏州
Rc、Rd一个点好象是在一直线的切点。放大看看好似。
回复 支持 反对

举报

发表回复
高级模式
B Color Image Link Quote Code Smilies
您需要登录后才可以回帖 登录 | 注册

本版积分规则


Licensed Copyright © 2016-2020 http://www.3dportal.cn/ All Rights Reserved 京 ICP备13008828号

小黑屋|手机版|Archiver|三维网 ( 京ICP备2023026364号-1 )

快速回复 返回顶部 返回列表
