圆柱面上扫描一条槽

jch2008

1，请教下各位，，在一个圆柱面上
, q1 Q9 c' {0 k8 Z& |% }扫描一个槽，扫描截面延路径的方面如何
8 d) g4 Q0 i# Y8 Q) G/ `' J与圆柱面法向垂直，，
* c1 @3 B. l/ T( l) t, s5 F' ]3 z* d
3 c- I; a# B% u  ~

: G, s2 ?6 r# z/ l& j
  ~6 V% o5 D& v( N  B+ A$ x; Q, L5 E

jch2008

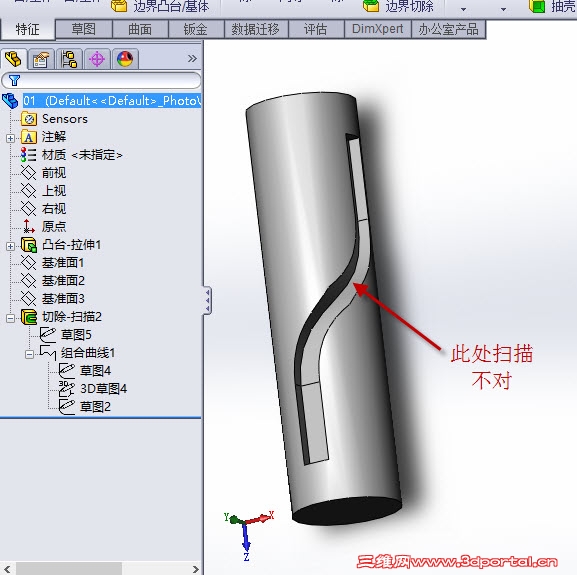

2，上传下图档，2012版本的。

01.rar (90.66 KB, 下载次数: 13)

2016-2-15 18:37 上传

点击文件名下载附件

3 W4 k) x8 u% I2 U7 ?
7 y. n( i. h1 C( W* N

jch2008

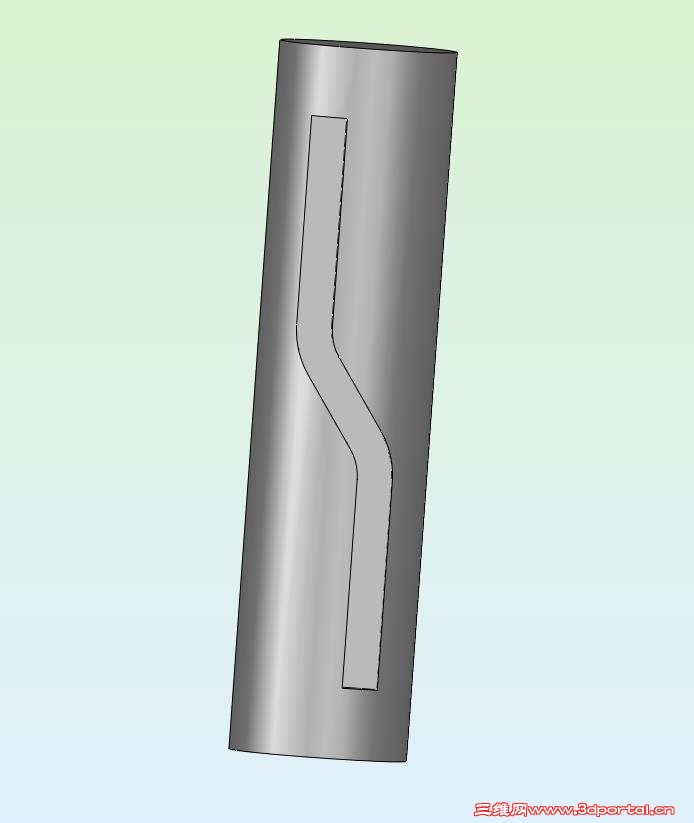

3，正确的如下面样子，对软件不怎么熟练，各位指点下，谢谢
3 o7 |0 z% ]. f; ?, i$ x6 w! v
6 n: m: s- x0 p+ z

& e) e) [/ e5 r7 W3 w9 l

正确扫描的图档，，STP格式
7 Z& M$ M& l. |3 Y! A/ R
: J; n6 z* Z& H2 }) A1 x, E/ A 02.rar (95.2 KB, 下载次数: 22)

2016-2-15 18:39 上传

点击文件名下载附件
6 }& }: Z4 W9 i, l; {
5 o! ]( Y* a: |+ }/ s

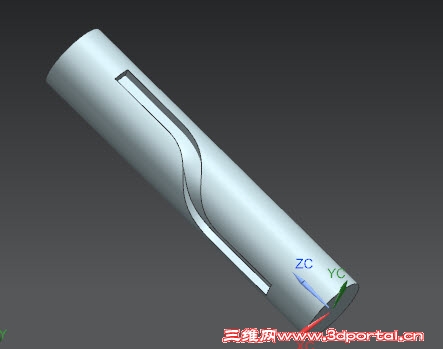

eric.bo

不知道是不是你想要的
; m, W9 R6 U3 g  A" M) e12版本

280333043

whoeric 发表于 2016-2-16 09:09
不知道是不是你想要的
12版本

如果你方法是对的，你扫描的引线  尺寸是怎么确定的？

jch2008

whoeric 发表于 2016-2-16 09:09
不知道是不是你想要的
2 V8 _' X/ ^2 M. N, w; Z7 q12版本

谢谢指点，，但不是要的结果，，要的是STP中的样子。

keilei001

看看这个对楼主是否有帮助
3 E( |* |8 j3 Q9 J! G9 l3 e5 d. nhttp://www.3dportal.cn/discuz/fo ... mp;highlight=%B2%DB

heat_ice2000

03.rar (135.31 KB, 下载次数: 35)

2016-2-16 14:25 上传

点击文件名下载附件

jch2008

heat_ice2000 发表于 2016-2-16 14:25

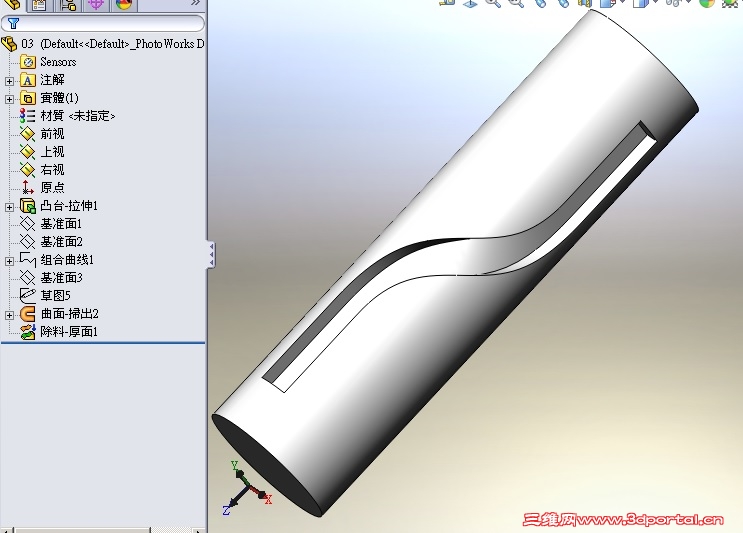

/ s( Q! B" D( L7 _$ ^谢谢，，就是你这个效果，，，没想到用曲面加厚可以做，赞你一个。

huwenliang

9楼的槽用铣刀加工不出来的

jch2008

huwenliang 发表于 2016-2-16 20:46
+ S# p9 F3 n" K: p7 w4 ~9楼的槽用铣刀加工不出来的

7 H; U* p  k/ Y1 C: u哪些地方加工不出来，，详细说来听听。。
