SOLIDWORKS 2016 新功能体验——扫描与阵列 Jeff Lai 赖李露 2016-01-31 . x6 q8 c+ d2 [% T, C% U0 t) R4 q
在SOLIDWORK 2016中，扫描与阵列有以下新功能的改进，让你操作更快捷方便。3 b$ s1 {+ A: ? l: P0 D( n
! O& u C7 |- H! q3 C! A0 @
扫描部分, L8 ]7 O; f, \7 Y$ G+ R7 {( `- ~

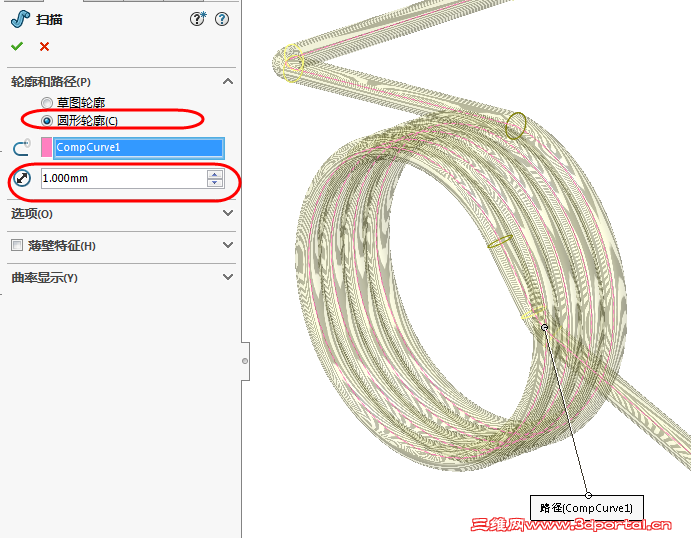

一、 扫描功能中新增圆形轮廓
: q$ Z/ o3 p, _9 A7 L3 q% |- e8 d在扫描功能中，用户常常会用圆形作为扫描轮廓，因此SOLIDWORKS 2016新增圆形轮廓在选项里。让用户不再需要自己创建圆形扫描轮廓。
5 _6 R4 h0 C z2 _' a4 Y
4 }, T/ E5 W3 X" }. S' d( l
0 y' D' f) q. W( m& F6 w6 o" v- X& H+ W- z N: J$ y; O& s

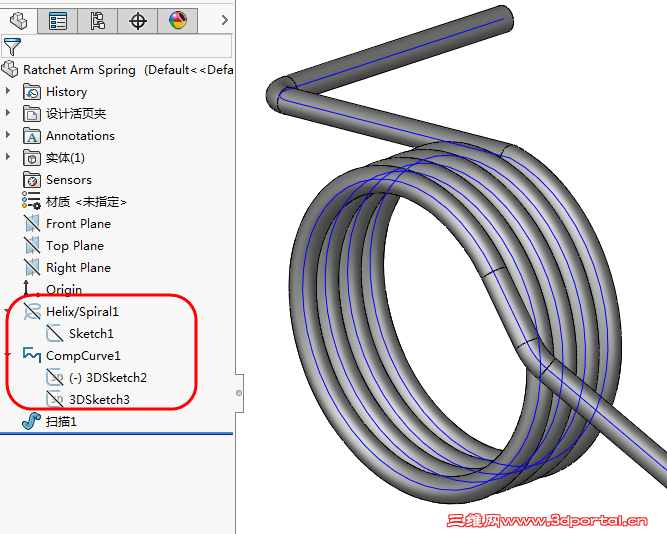

二、 释放参考曲线
/ i e5 c1 g9 ^3 _# \扫描时用到的参考曲线不再吸收到扫描特征下，方便曲线重用：
9 I$ C1 q5 W) r9 r
! t3 T1 `. k; E2 k: n/ w Q& Y% | L3 }' S1 j

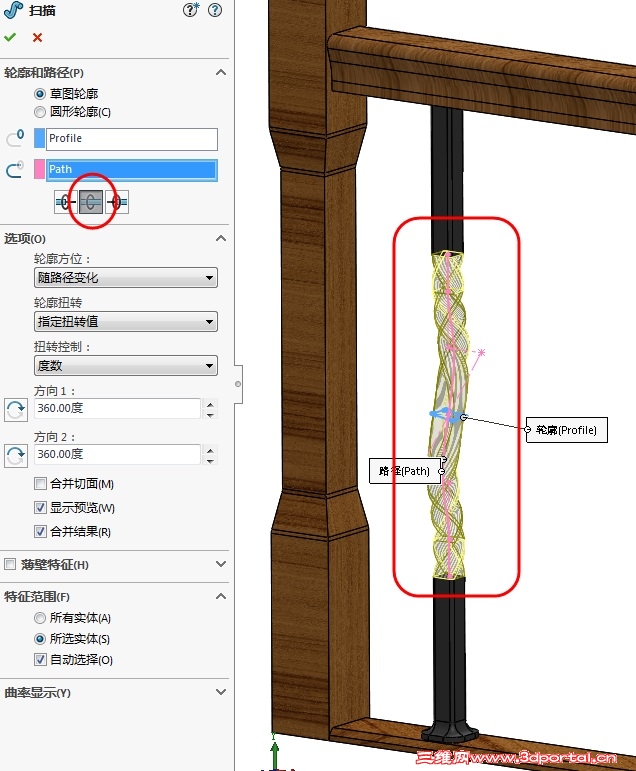

三、 创建双向扫描
+ e) X1 z3 S& T/ g* T
/ A7 W; Y5 O$ r9 B
+ [3 W1 t' P9 X0 r) v% |# S6 S
, l( Y* g' }" \
阵列部分 i; b" Y9 L" F( ]) @
四、 线性阵列支持更多的输入形式。! J5 z3 ^" S* |! `
 可指定更多输入来定义零件和装配体特征线性阵列中的方向1 和方向2 的向量
. }8 _; R! S8 D/ C5 W 可使用平面的面和曲面、圆锥面和曲面、圆形边线和参考平面作为方向1 和方向2 的输入

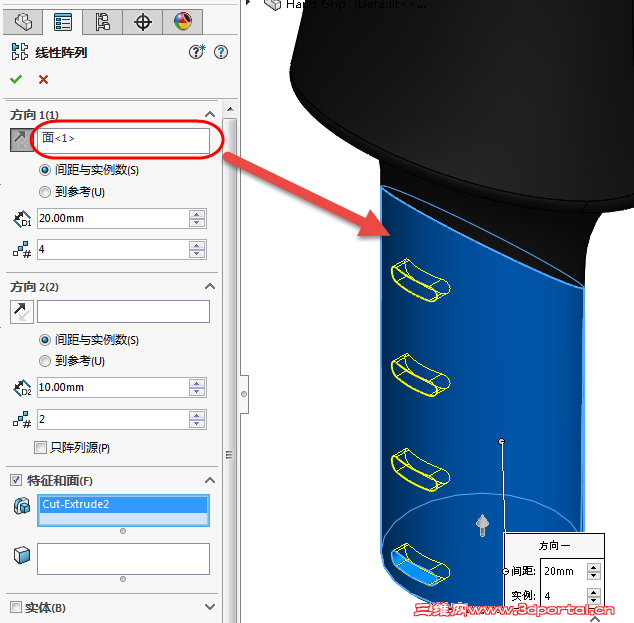

( w% p1 H, {: K& S0 X0 y1、 如下图，可以选择外圆表面作为阵列的方向2 N I1 l& K0 P; E0 e# `3 i) y0 J2 i
3 D6 Y/ i- s9 z& R" T- ~7 |; S3 N& e0 K9 k! {8 p$ @# O* s

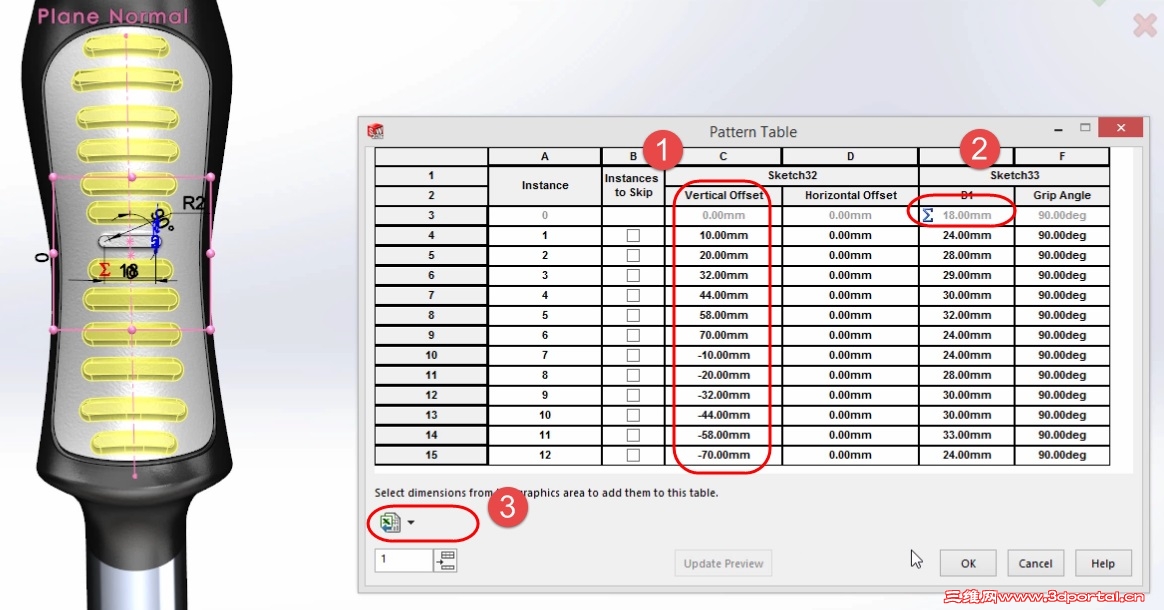

五、 变量阵列的阵列表增强
, N: T1 Z- B, D 支持零值和负值
/ r0 }1 F& @: t B/ b7 W4 o 包含了方程式的尺寸将被高亮显示在阵列表中! H, O1 d% E5 g1 ?; y4 _
 可从Microsoft Excel .xls、.xlsx 和.xlsm 文件类型直接导入数据到变量阵列中，将覆盖任何现有数据
: X& _3 J+ g4 L 如果Microsoft Excel 文件包含驱动尺寸， 则无需再从图形区域选择驱动尺寸; y, [* Z1 p# P \- ^
9 j1 G7 e# T; M3 H0 k# v! a6 d- \4 V& \
, a- a/ w( k9 D: [4 {* `& G4 r) n, |" D$ `' g8 d" U
|
