SOLIDWORKS 2016真实螺纹的绘制和定制 ICT-Jeff Lai 赖李露 ) I' g: m. [* y ?: |
在设计过程中，由于要测量准确的质量或者要用3D打印样品等原因，我们需要为产品绘制出真实的螺纹。之前，我们都是用自己绘制螺纹轮廓，然后通过扫描的方法生成螺纹。在SOLIDWORKS 2016中，我们有了一个叫“螺纹线”的新功能，可以一键生成真实螺纹。如果没有必要制作真实螺纹的话，还是推荐用装饰螺纹，因为细节越多越影响性能。* c3 W* m6 _) ~* n
一、 生成螺纹
; d9 ~5 d; A$ q/ r8 { l螺纹线的图标如右图：
; ~ _1 ^; H$ i* |& R. M# A9 N

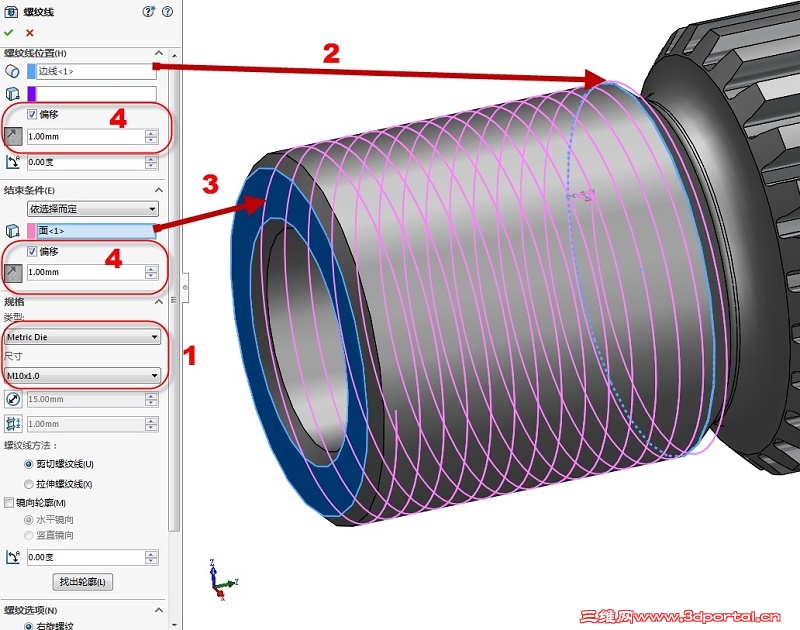

" j) I& v. F- |0 D0 c* C1、 选择螺纹类型/ ]5 u3 D" h0 F2 F, U9 m' f; e
启动“螺纹线”功能后先选择螺纹线类型。因为当你选完螺纹线的附着边线和起始终止面之后，SOLIDWORKS就会开始计算螺纹的生成，这时候如果选择的螺纹类型小太多，生成的螺纹非常密集，就会导致计算的时间过长：
5 j" Q+ V: m5 i- c7 H3 |% m+ m, o" s

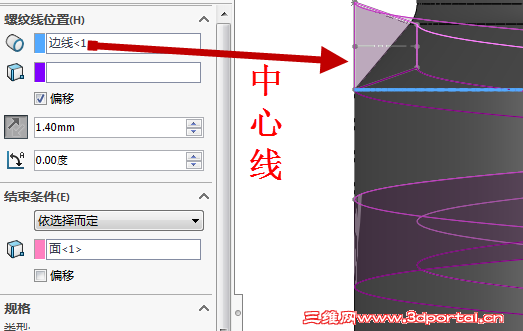

- z7 t% b) p# ^/ h4 p, A6 I然后依次选择【起始的边线】→【结束条件】→【偏移量】（考虑退刀槽）) o y5 B5 }* t5 ~7 @6 `

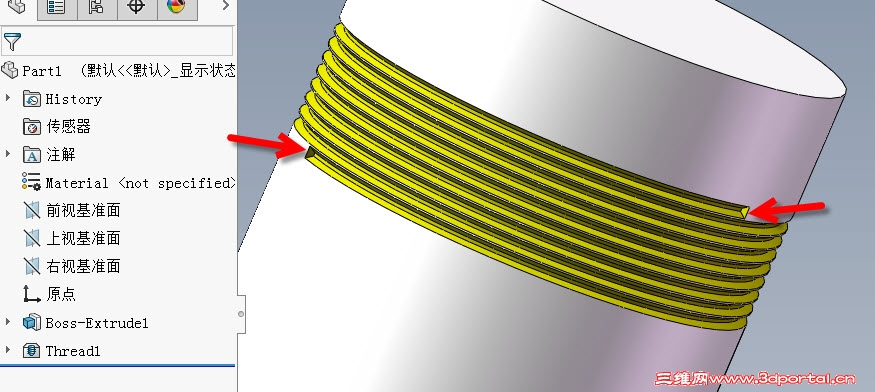

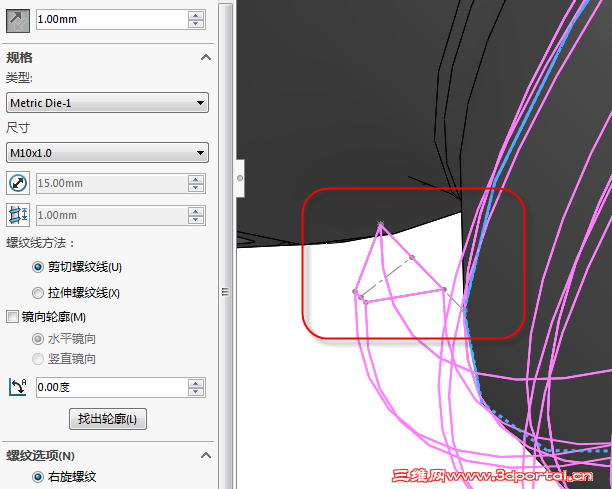

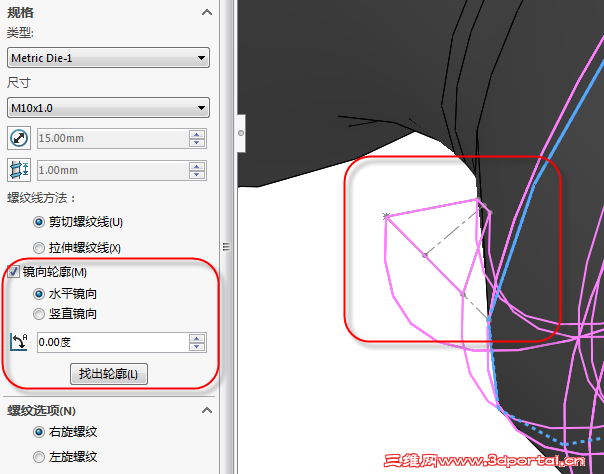

如果轮廓方向不对，我们可以通过【找出轮廓】和【镜像轮廓】来修正：2 u! p. }7 i. V, ~7 N
" s9 M3 v+ s" b6 x: j% e9 u. H$ N错误的# D, V) K% p) O# [
, A2 i% \7 j4 C3 E) B9 l
. s& }+ z# D3 Q
正确的: y" [$ v+ x; W. X

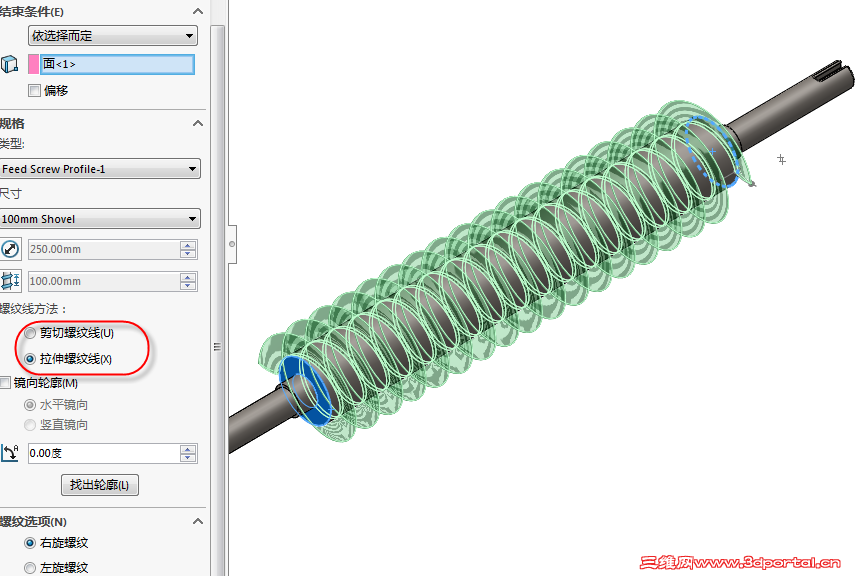

. X/ t8 g( U1 G0 C0 s8 } g$ }可以通过拉伸螺纹线生成蜗杆
$ _1 [% b- x6 t* S# z* S' ^
; Q! [# K% C( b* R! f$ a
/ d! D0 ]$ ^* Y) ~5 p6 a" A( |! I
$ h7 W/ @+ }' a0 r: ~- {) A% `
2、自定义螺纹线的轮廓* p) A! Y0 @- z% q, D
SOLIDWORKS本身已经有提供一些常用的轮廓，如果已有的轮廓不能满足你的使用要求你还可自己定制。

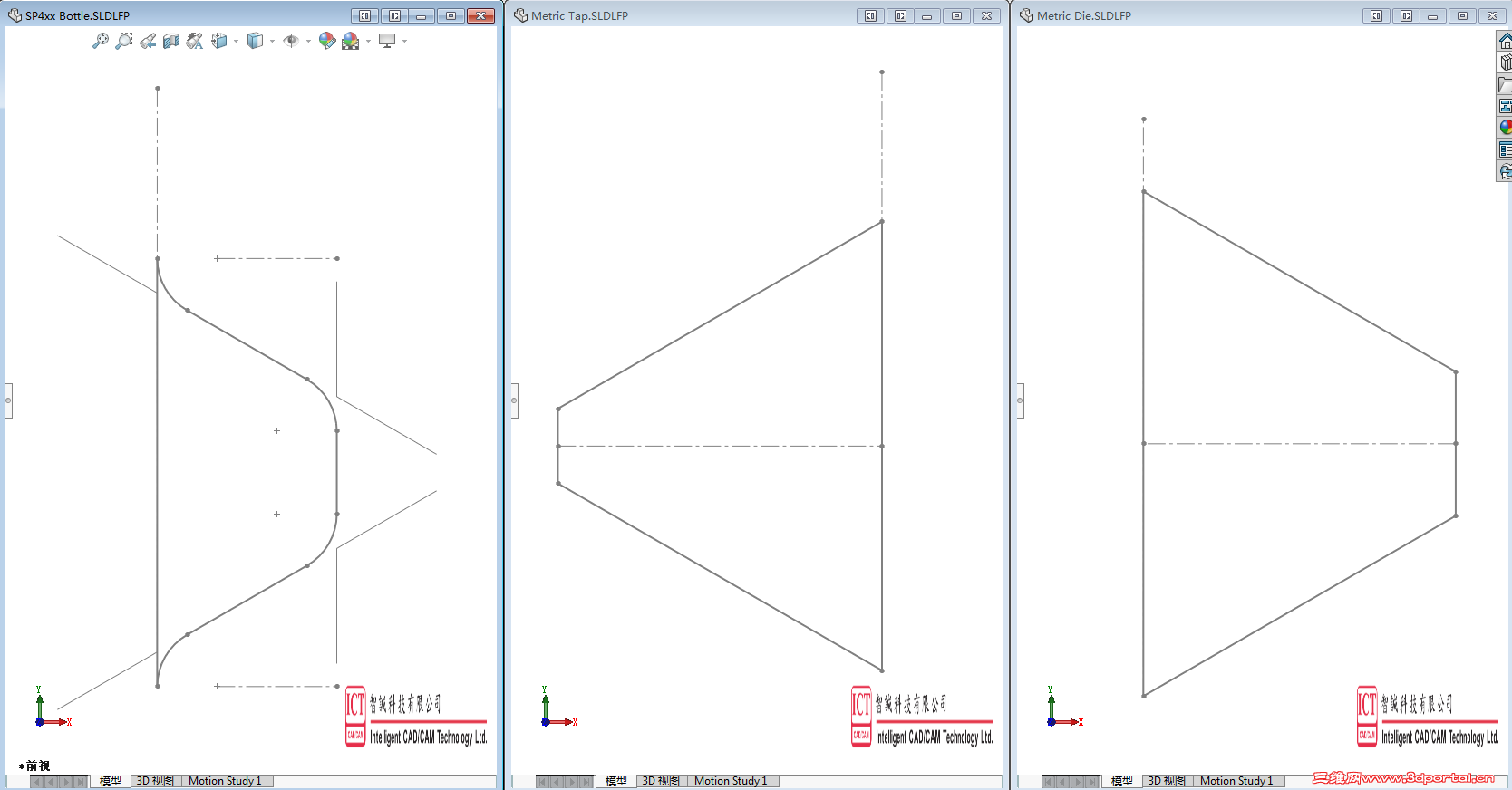

- K9 O9 B' v$ ~8 H8 }SOLIDWORKS提供的螺纹轮廓：* \! g& e4 y) I0 L. `# e. L
* @/ I$ X/ K) e% E

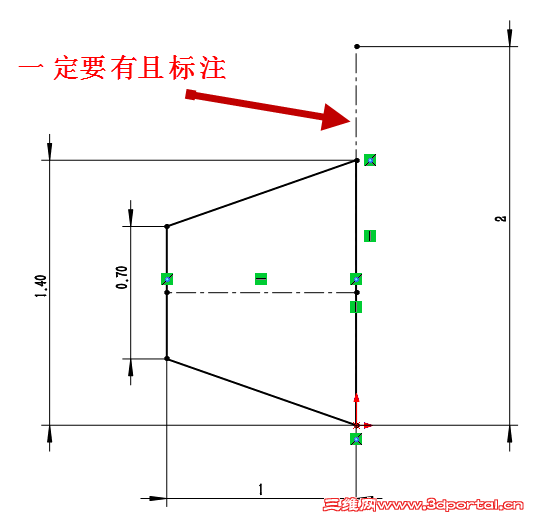

如下图，新建一个文件。绘制一个草图。草图放置平面不做要求，但是必须要有一条中心线，且该中心线竖直与原点重合。因为此中心线是用来定位轮廓与圆柱体边线的位置，中心线的长度即螺距长度
+ U4 Y6 s9 U0 @5 X) f
4 N( N. d( E5 ?/ g \1 g) B

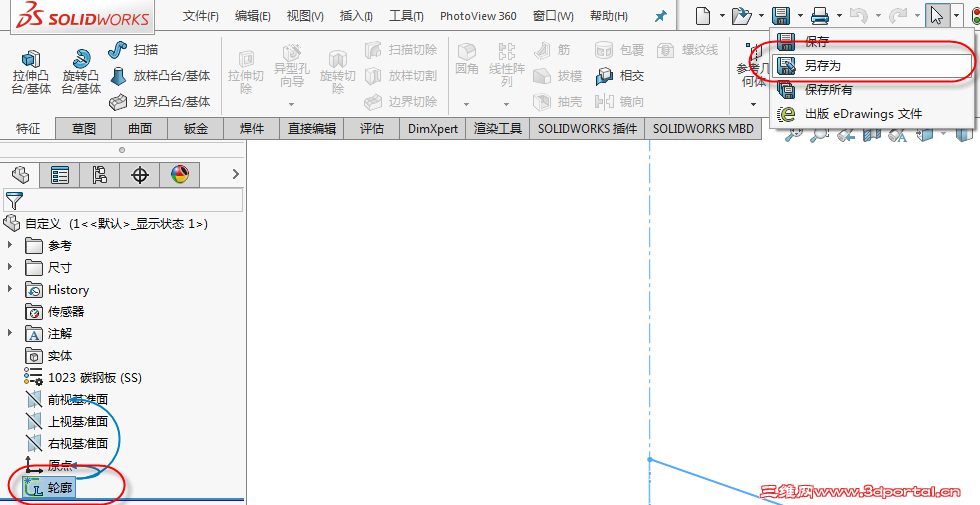

1 h0 ]1 S1 q1 n; A3 p然后，（下图）就是建立多个配置。点击选择草图，[另存为]库文件（.sldlfp）
" o1 d& `3 l! \( K
5 K6 a% S5 U0 [% f$ P e) n# O# r' e

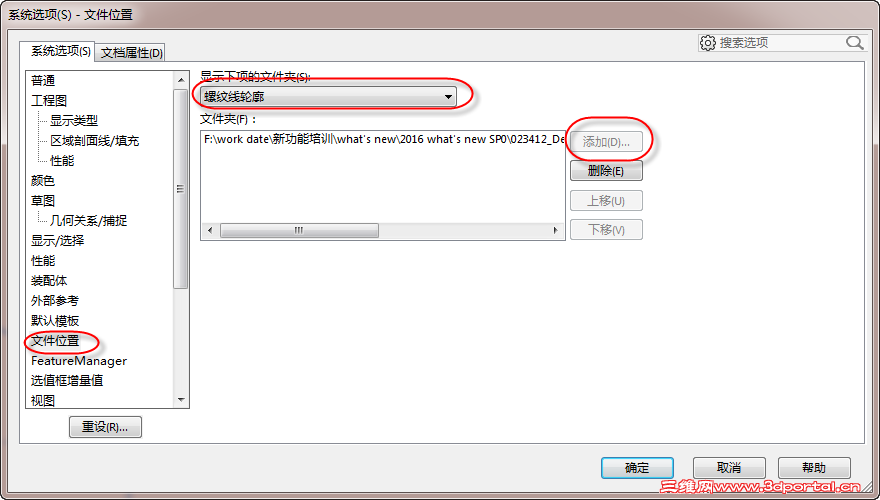

C1 F! A* e' h1 f最后，添加自定义轮廓的文件位置:
2 }7 u7 D+ B, b# N2 m
1 [- z7 W% f- O& B6 {: N1 {
6 B9 U7 o4 f$ x6 {$ W0 Z
6 ~& C4 j4 P k' c |
