[求助] 关于工程图图层

[复制链接]
发表于 2016-1-26 13:28:42 | 显示全部楼层 |阅读模式 来自: 中国北京

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
工程图图层的用处是什么呢?各位有人了解吗?
' V/ l7 z4 x6 M8 j1 D  a
 楼主| 发表于 2016-1-26 13:30:35 | 显示全部楼层 来自: 中国北京
在文档属性中对一些线型进行了规定,那图层的用处是什么呢
发表于 2016-1-26 16:36:15 | 显示全部楼层 来自: 中国陕西西安
工程图中有各种线型,需要在不同图层中分门别类地进行管理。( j  J4 v7 R+ Z3 u& W8 q7 Q1 s1 S
发表于 2016-1-26 16:46:03 | 显示全部楼层 来自: 中国北京
没有图层,细实线和粗实线怎么分辨?
 楼主| 发表于 2016-1-26 17:42:18 | 显示全部楼层 来自: 中国北京
谁-_-happy 发表于 2016-1-26 16:46
/ d* e6 _4 E6 S; s没有图层,细实线和粗实线怎么分辨?
! I5 a* }  f8 I. X% n

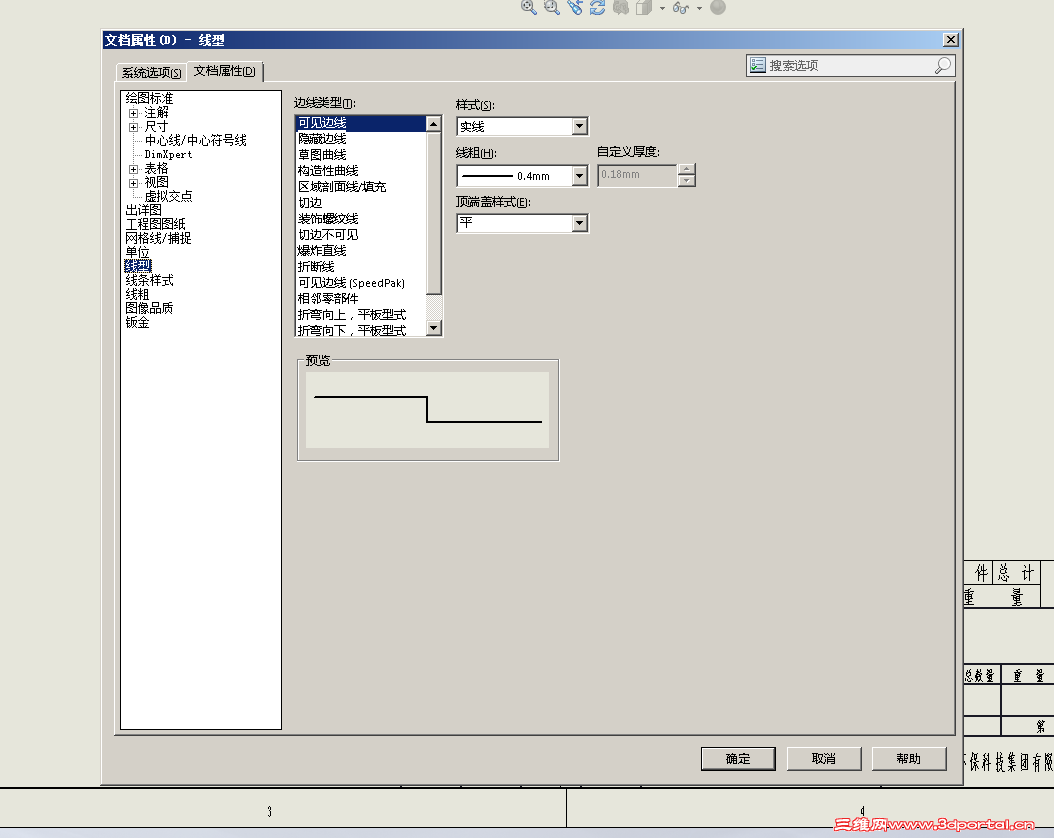

想一些可见轮廓线都规定了样式,线粗(如图),意思是模型导过来之后这些可见边线就自动采用了这种线型。那图层的作用是什么?
发表于 2016-1-26 19:48:31 | 显示全部楼层 来自: 中国浙江嘉兴
如下另種圖層顏色的應用# h& c! q. v, p4 e9 h) _

& b( w- y: I6 @* w' s4 v) Ihttp://www.3dportal.cn/discuz/fo ... ead&tid=1470277

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

发表于 2016-1-26 20:17:29 | 显示全部楼层 来自: 中国北京
ryouss 发表于 2016-1-26 19:48
1 Y1 Z0 ^6 v. z  T$ d/ h如下另種圖層顏色的應用
* |! F, A5 [" V" c& Y) V7 t3 w
! V6 K* Z  m! Nhttp://www.3dportal.cn/discuz/forum.php?mod=viewthread&tid=1470277
: k. \3 {) a* x% G& i6 Z
太明了了,哈哈哈
 楼主| 发表于 2016-1-27 09:33:33 | 显示全部楼层 来自: 中国北京
ryouss 发表于 2016-1-26 19:48
2 k& l# H3 T6 _0 ~* {8 B$ y如下另種圖層顏色的應用' V. l1 T6 m4 h6 ^4 R

# W" t! _% R- h. r% a6 `http://www.3dportal.cn/discuz/forum.php?mod=viewthread&tid=1470277
5 s: q1 o# X8 k, y
liang大可否详细说明一下图册的作用?
发表于 2016-1-27 10:21:42 | 显示全部楼层 来自: 中国浙江嘉兴
Jaym的独奏 发表于 2016-1-27 09:337 h# k+ Q2 c. `3 o- I" d, I
liang大可否详细说明一下图册的作用?
3 _4 K) g& a/ ~; w* h- N; V, M
什麼是图册,是图层吧!
0 B6 b- W/ [! f4 C$ d9 a# X# q. ]2 i8 ?+ I# ?7 s7 u: w/ j0 N+ Q& R
图层參考如下,管控工程圖的 線段 (含尺寸線,剖面線...) 粗細顏色及顯示或是隱藏,2 c* j) ]; G; m1 {: a- R& j

' }7 }3 S" v  d! L/ G及剖面填色,這是製圖的基本知識呀!
  @- w+ z6 ]) N- r: y! u' N4 G( Z1 R% [1 t2 M

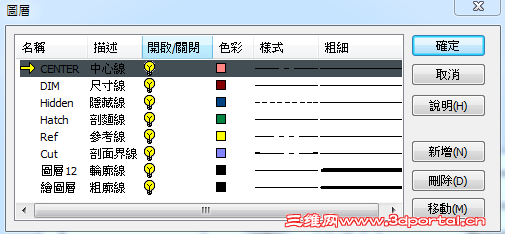

圖層.png 0 _& u' \3 F0 Q5 x+ @, A) o

7 ?1 w0 @) B/ t
 楼主| 发表于 2016-1-27 10:29:12 | 显示全部楼层 来自: 中国北京
ryouss 发表于 2016-1-27 10:217 `+ O  ]( f6 q& F3 h4 `
什麼是图册,是图层吧!
  u* t- V) k! g& L3 }- D: M: I9 S
! P3 W4 @/ c3 u. o. {图层參考如下,管控工程圖的 線段 (含尺寸線,剖面線...) 粗細顏色及顯示或是隱藏 ...

& |; \: f& ]- Y; O有些可见边线在工程图中的线型、粗细在文档属性中已经指定好(就是我上边截图那张)。那图层规定的对象是哪些呢?谢谢指点
