[求助] 请教这种触指弹簧如何画!

[复制链接]
发表于 2016-1-5 15:59:17 | 显示全部楼层 |阅读模式 来自: 中国江苏常州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

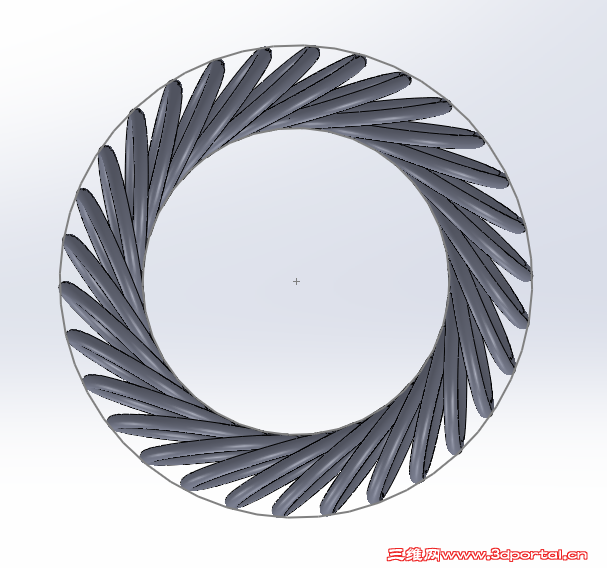

触指弹簧.png 7 a0 S6 {* q" B( P2 I
发表于 2016-1-5 16:21:36 | 显示全部楼层 来自: 中国浙江杭州
扭转扫描可以实现,但有时有点莫名其妙,楼主可以一试。* v4 c; g4 Z' a7 I

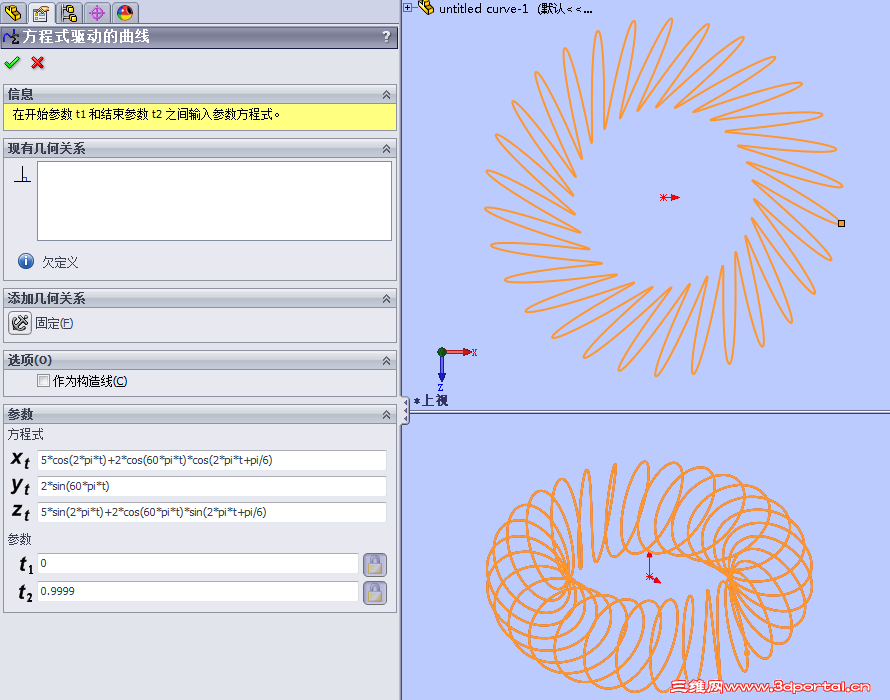

下面是俺以前导的一个方程,供参考:

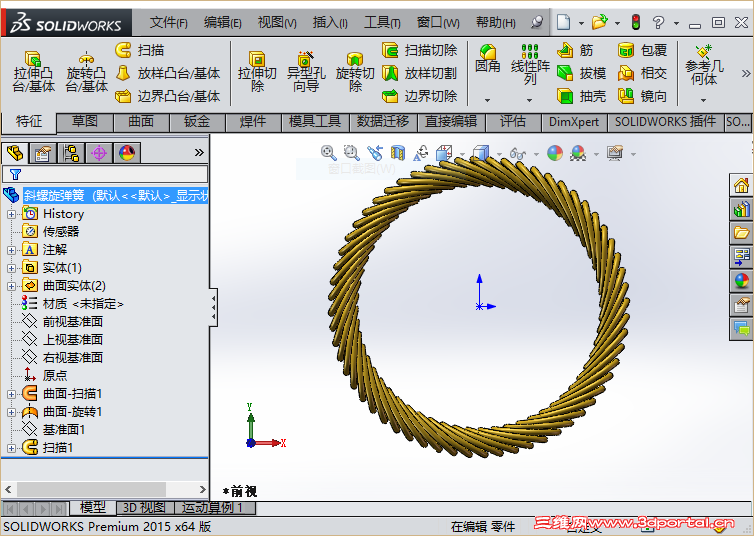

) p: l5 j4 z" e- h 2016-01-05_161445.png
 楼主| 发表于 2016-1-5 16:33:37 | 显示全部楼层 来自: 中国江苏常州
22553711 发表于 2016-1-5 16:21
8 ^/ i' _( O! Y0 n3 P. Y扭转扫描可以实现,但有时有点莫名其妙,楼主可以一试。
8 m' q2 U# \9 [; P: e) O下面是俺以前导的一个方程,供参考:
+ v7 C) J) z/ X7 a
旋转扫描没法精确调参数,尺寸不太好控制& T2 n/ z3 v/ X& S4 T8 w* o2 J3 l
用你的方程式试试看,谢谢!
发表于 2016-1-5 17:02:59 | 显示全部楼层 来自: 中国四川成都
 楼主| 发表于 2016-1-5 17:08:03 | 显示全部楼层 来自: 中国江苏常州
$ }. }8 z* \3 u( N* C1 \
请教下思路是什么?
发表于 2016-1-5 18:50:56 | 显示全部楼层 来自: 中国广东肇庆
本帖最后由 keilei001 于 2016-1-5 18:52 编辑
( P# _/ g8 _8 D1 @) D# ?) f+ U
jjt194 发表于 2016-1-5 17:08
9 w4 g- U. {, j# }  Z3 [8 s请教下思路是什么?
5 V" Y+ D' ^3 T; S
这个不是很难的:
& N" e/ `% `7 P: P& w6 s6 V1、以圆为路径,一段直线为轮廓,用沿路径扭转扫描出曲面;
" w6 t! G* h! z5 ^2 k& `2、在3D草图中用转换实体引用把刚才扫描出来的曲面的其中一条边线转换为3D曲线;1 M+ I4 n5 J* `6 H3 T8 {, l
3、建立弹簧轮廓草图,以第2步的3D曲线为路径扫描即可。: O' Y6 [" P! `" ]2 J  J

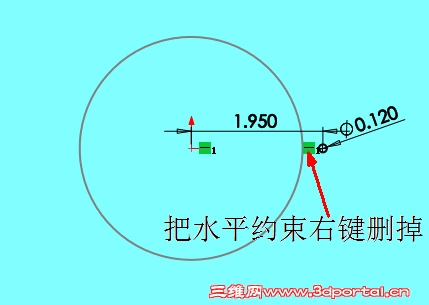

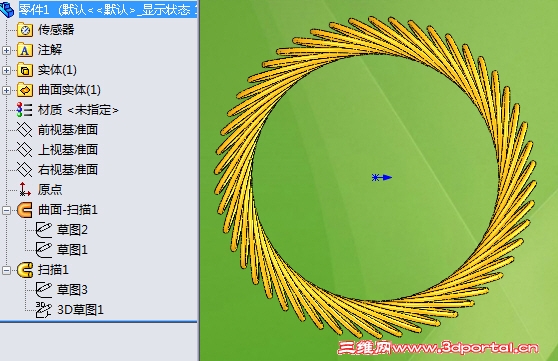

' i" x( h& q7 |. I7 ?; L) y Snap1.jpg 9 z6 q& p' V7 t% K
 楼主| 发表于 2016-1-7 10:33:06 | 显示全部楼层 来自: 中国江苏常州
keilei001 发表于 2016-1-5 18:500 o+ _2 N2 I5 D+ a/ g0 P' a
这个不是很难的:
$ O$ r+ G3 l( Y& N% n# }* l1、以圆为路径,一段直线为轮廓,用沿路径扭转扫描出曲面;
* q4 s# N3 v9 Y5 ^  N. s- W4 o6 b+ {2、在3D草图中用转换实体 ...
  T( ]0 i5 B* ]
可以传一个原始文档吗?万分感谢  ?: V' E! ^- f- i3 Y% s! ]
试了几次,参数总是调不好
 楼主| 发表于 2016-1-7 10:35:23 | 显示全部楼层 来自: 中国江苏常州
keilei001 发表于 2016-1-5 18:50
+ v# [4 p4 s, x这个不是很难的:
) c! n1 z) z6 U+ Y1、以圆为路径,一段直线为轮廓,用沿路径扭转扫描出曲面;
, H% Q% L( ]+ Y: M2、在3D草图中用转换实体 ...
2 h, r) J! P2 Y  K/ d' d; Q8 Y/ s
你画的这种倾斜角度,我调的不是很好
发表于 2016-1-7 15:45:03 | 显示全部楼层 来自: 中国广东肇庆

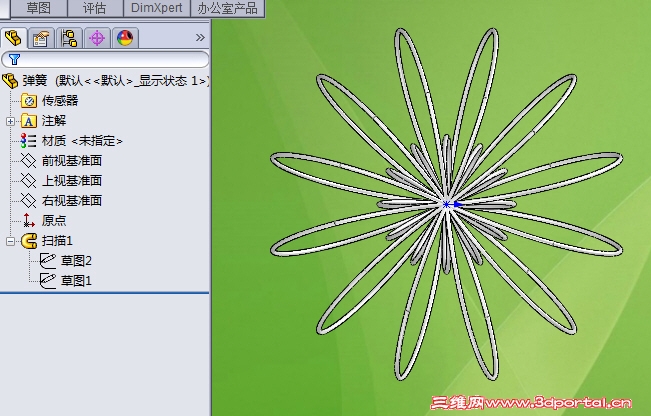

这个弹簧其实用一个特征就能扫描出来。, K( B: u% a, e7 m: \
由于路径和轮廓都在同一基准面,轮廓草图的位置不同就会有如下不同的结果。; {6 P% c4 N8 S) X" t: q- S
草图在不同的基准面上,结果也不一样的。# E7 M) k- G" F, l# X, y
弹簧大小可修改路径的直径以及轮廓与路径的距离。

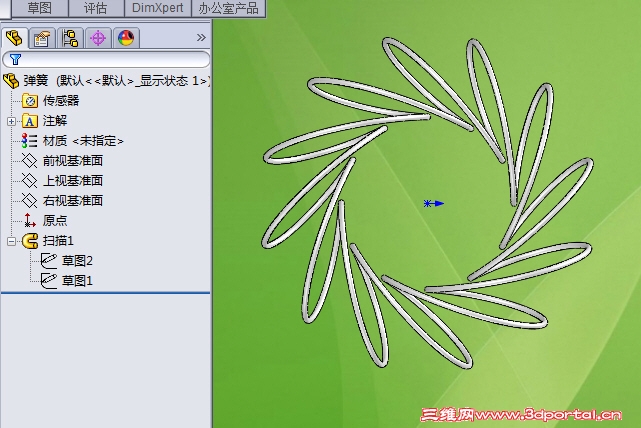

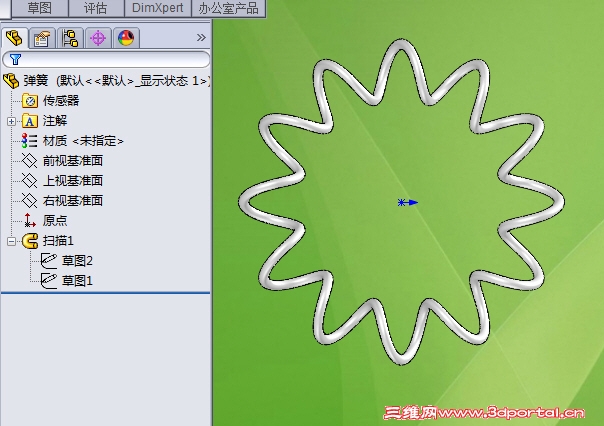

" Y; w9 W5 s, x1 M! W8 s5 r4 N7 x a.jpg
$ x, G( @- W* p. ?, R! ~ b.jpg
. z+ g$ e0 X, y1 {$ V c.jpg ; h) G5 S, I3 W

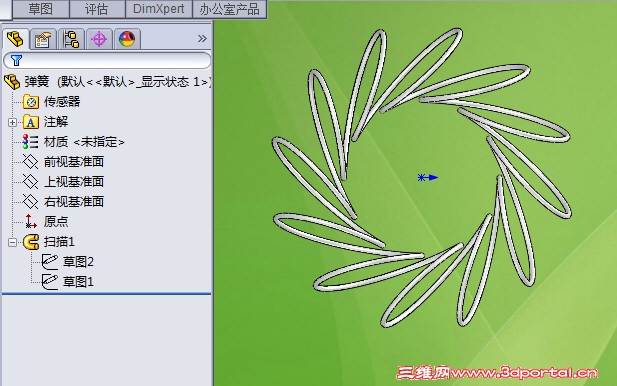

d.jpg 1 ]1 B' F5 q* }
* o/ P, B/ @' r" H
2012版文件供参考
5 h: A2 a, ]9 U# F, D0 E7 Q# _  O. t
弹簧.rar (181.21 KB, 下载次数: 62)
 楼主| 发表于 2016-1-19 15:59:52 | 显示全部楼层 来自: 中国江苏常州
keilei001 发表于 2016-1-7 15:45: ]1 `' G- [2 E
这个弹簧其实用一个特征就能扫描出来。
, S/ p! D4 z8 G) u5 i/ L由于路径和轮廓都在同一基准面,轮廓草图的位置不同就会有如下不同 ...

8 H- Z  p0 n! k# S7 Z+ J- L按你的方法画的,就是没有倾斜角度,软件版本问题吗?
/ L" P' g! `0 y, t1 ]

触指弹簧.zip

2.5 MB, 下载次数: 12

发表于 2016-1-19 16:18:10 | 显示全部楼层 来自: 中国广东肇庆
jjt194 发表于 2016-1-19 15:59
) @& @0 i# V! d按你的方法画的,就是没有倾斜角度,软件版本问题吗?
% v$ J5 M7 `) H/ Z3 S: b$ u! D7 v1 s% t
关键是小圆的位置! [* ^( ?* f: w7 V; R. U

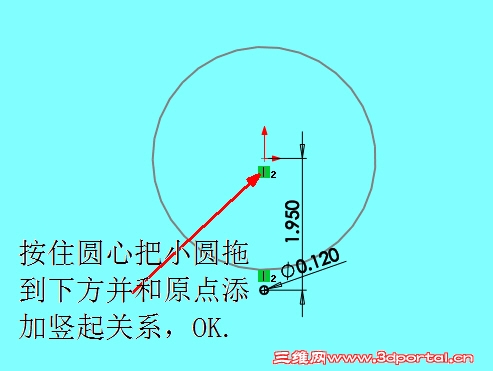

2 h" Z% J8 e( j' s Snap2.jpg

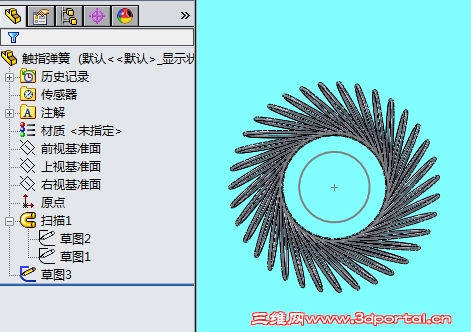

- J) `, d7 F: i; q$ J. `6 T Snap3.jpg - h6 m7 E, q* @/ Y) ]
发表于 2016-1-19 16:34:12 | 显示全部楼层 来自: 中国广东肇庆
如把小圆放在大圆上面,旋向就和上图相反。' W+ M$ K; `" q  e
大圆直径控制弹簧的大小,大圆大则弹簧大。/ ]3 [$ N  ?  Y' r( l; G  }! y2 H% H

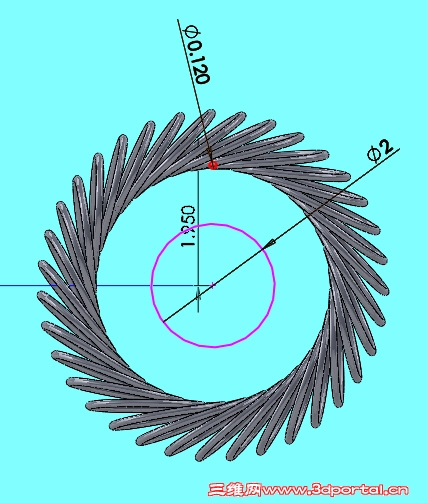

; W: I' P- V4 L Snap4.jpg

评分

参与人数 1三维币 +9 收起 理由
阿帕奇 + 9

查看全部评分

 楼主| 发表于 2016-1-19 16:42:15 | 显示全部楼层 来自: 中国江苏常州
keilei001 发表于 2016-1-19 16:18- k- [7 Z% c% I. r# ?
关键是小圆的位置

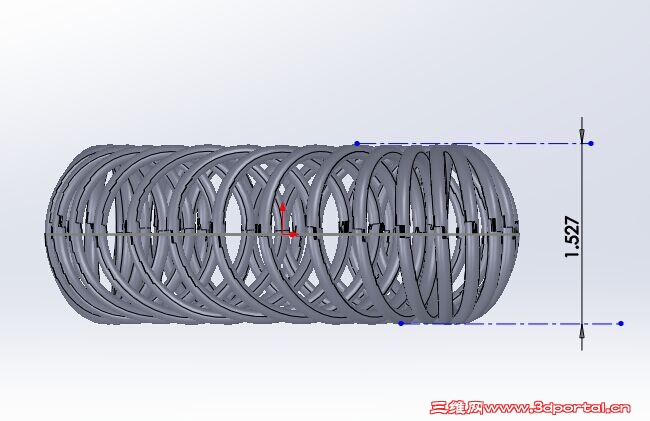

  b% C  a' i& V5 ?6 `" }$ `可以了,谢谢!这样的画法好像不能调整径向的尺寸,请看径向图,厚度要求尺寸是0.85,SW里默认的比较大
8 H' ?" d( v( q) q5 m; R) o  f6 i
发表于 2016-1-20 20:13:11 | 显示全部楼层 来自: 中国四川成都

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

发表于 2016-3-29 14:59:17 | 显示全部楼层 来自: 中国广东东莞
您好,我公司有全数控设备生产弹簧触指一次性成型,有需要视频的可以加我微信15024127157
发表于 2017-6-19 22:26:44 | 显示全部楼层 来自: 中国福建厦门
学习了,多谢!
