SOLIDWORKS MBD实现3D 产品制造信息 (PMI)发布

智诚科技（ICT）—Bin Huang

摘要：SOLIDWORKS Model Based Definition (MBD) 是一种针对 SOLIDWORKS 的集成无纸化制造解决方案。它可帮助公司定义、组织和发布 3D 产品制造信息 (PMI)，其中包括使用行业标准文件格式的 3D 模型数据。与传统的 2D 工程图不同， SOLIDWORKS MBD 能够直接以 3D 形式引导制造流程，从而简化生产、缩短周期时间、减少错误并帮助符合行业标准。
# p0 h3 {. f4 N; k, p
& @, v* l; H( ?! u( _1.3D数据的加工信息定义
& o7 G0 d) U4 x+ i2 ~5 ASOLIDWORKS本身自带DimXpert和智能尺寸可以帮助我们在设计完成的3D数据中进行标注，实现3D加工信息的标注和定义。如尺寸、形位公差，基准、注释、粗糙度等。使用智能尺寸作3D标注时，其标注方式如2D图纸的应用方式相同，故在学习和应用上易学易用。

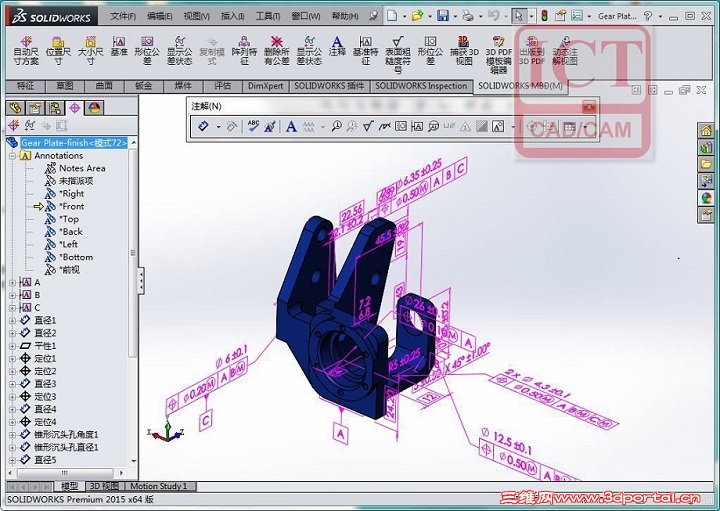

/ r0 w: W3 y" W7 n$ C/ D7 ISOLIDWORKS 3D标注结果
% l8 \: _; p  i, M. }* [2.3D加工信息的组织和排版。
8 b8 o, r  Y& v% z6 m6 z; o使用SOLIDWORKS标注的出来的3D加工信息是无排版和组织，故无方便加工部门和工程师查看，故使用SOLIDWORKS MBD进行组织和排版。

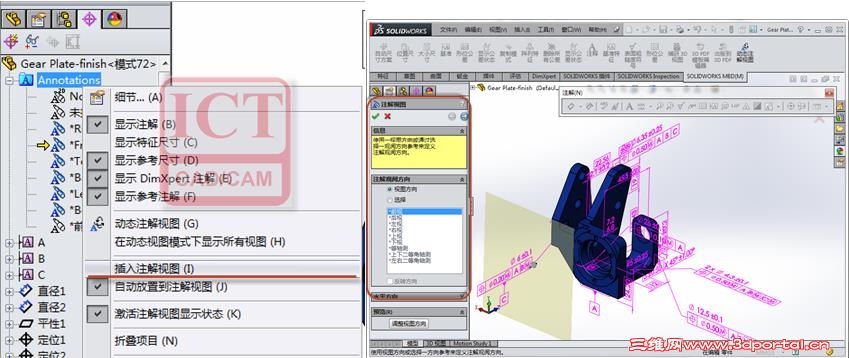

3 C. O+ j% E/ N0 h2 Y3 N2.1首先定义好各个注解视图，比如前视图、左视图，上视图。右键点击注解文件-插入注解视图-选择所需要的视图方向。
* p7 x+ V# ^5 p% }, x' Y4 @/ G

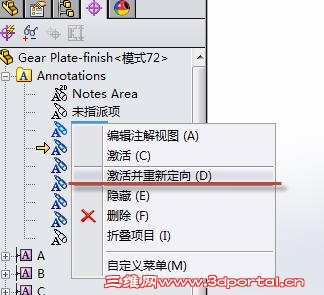

: O+ R$ W+ h$ `4 ~' {" E) f2.2双击创建后的注解视图中或右键进行激活和重新定向。
; l; t3 \8 e6 @4 J: ]0 D% b. I: U1 {

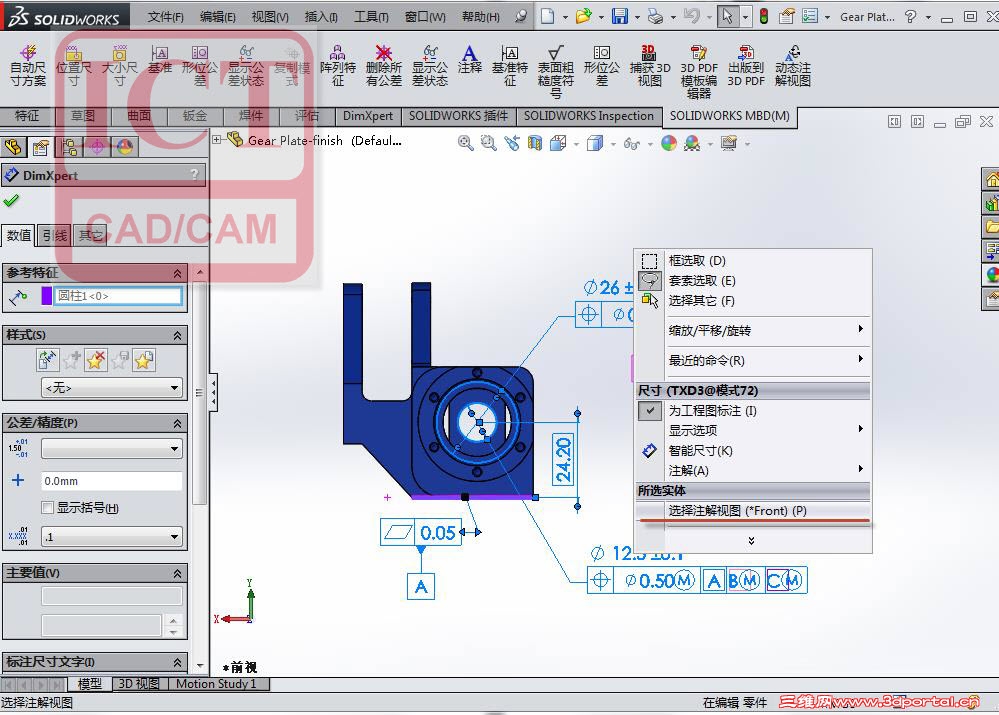

2.3 定义尺寸或形位公差等的注解视图方向。选择要在前视图显示的尺寸和形位公差等，按Ctrl进行多选。并点击右键弹出右键菜单中-选择注释视图-前视图。从而完成尺寸和形位公差等视图方向定义。同样以此方法完成其它视图尺寸的组织和排版。如右视图和上视图等。
; \. P9 Z' c0 k) O
4 R5 P1 B& C; v2 x) M) C注解视图方向定义
6 c! }9 g& G+ r2 l2.4 视图捕捉记录

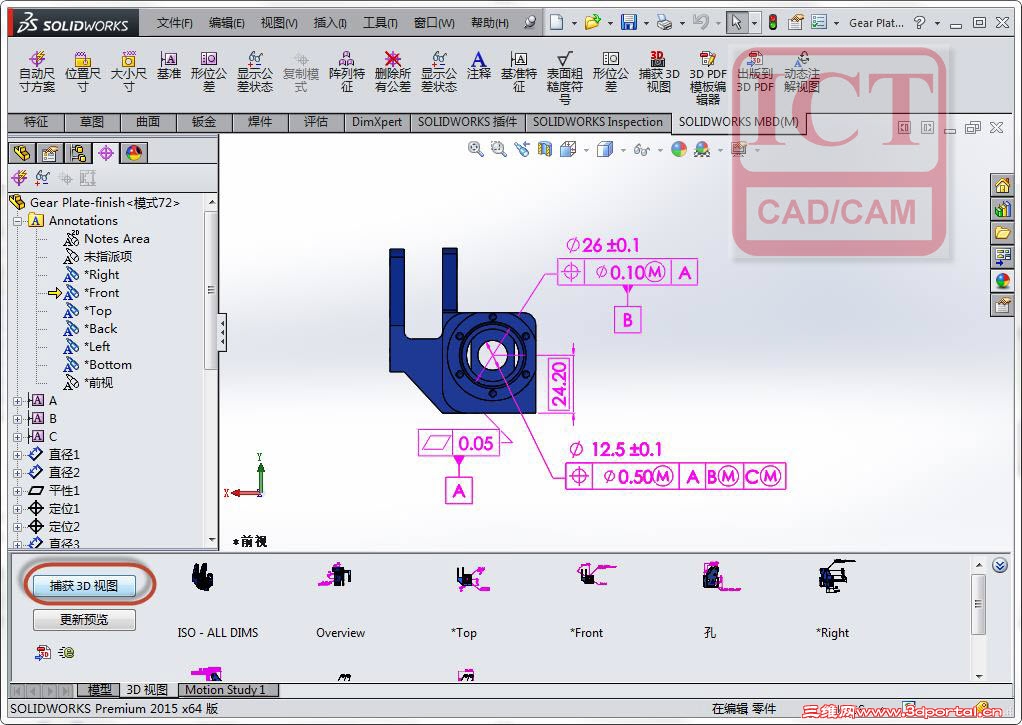

使用SOLIDWORKS MBD的3D视图将排版和组织好的尺寸和形位公差等信息进行捕捉记录。点击3D视图-捕捉，将创建一个视图信息。

5 U! d# {: Z, u% h7 f3D视图捕捉
$ n+ t& ]  A. l+ s" B% f, @3.输出至3D PDF
% C1 `# j/ \5 C% L7 [! ^3.1 3D PDF模版的定义。

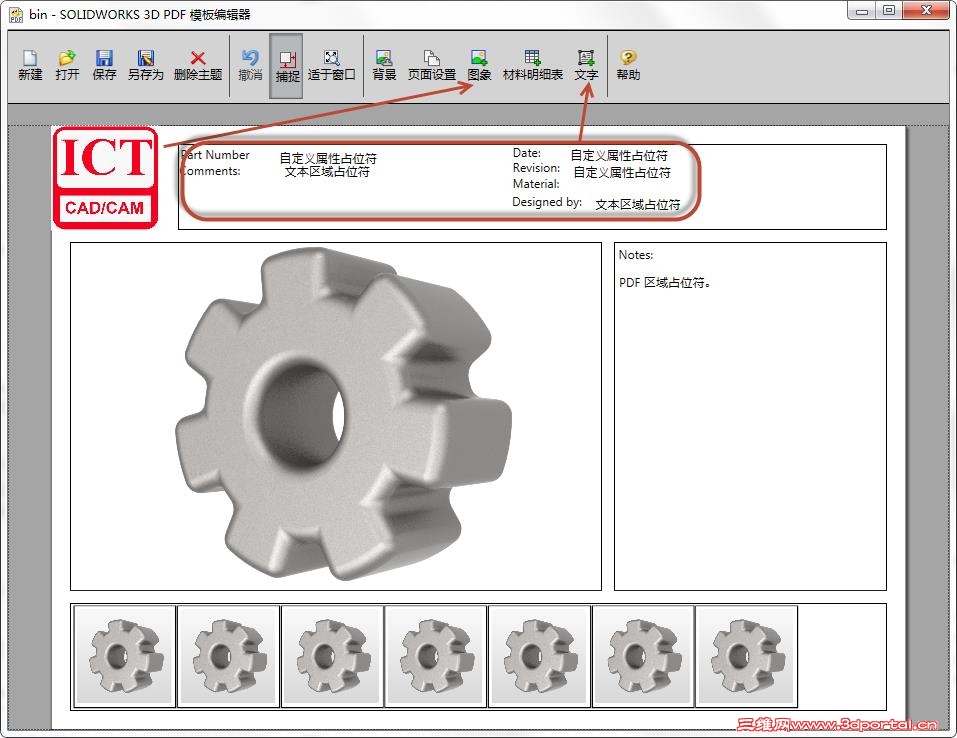

! |# ]1 p" [# F, \SOLIDWORKS MBD提供了友好直观的PDF模版编辑器，方便用户定义属于公司标准的模版。其中可通过背景插入工程图纸的背景图像，支持图像格式（JPEG、PNG、TIFF、BMP等），图像可插入公司LOGO，材料明细表可链接SOLIDWORKS的BOM表，文字支持文字段、自定义属性、PDF文字段等。

  y; T# N  ^9 f0 c* O+ @7 J( e9 r. |" ]3D pdf模版定义

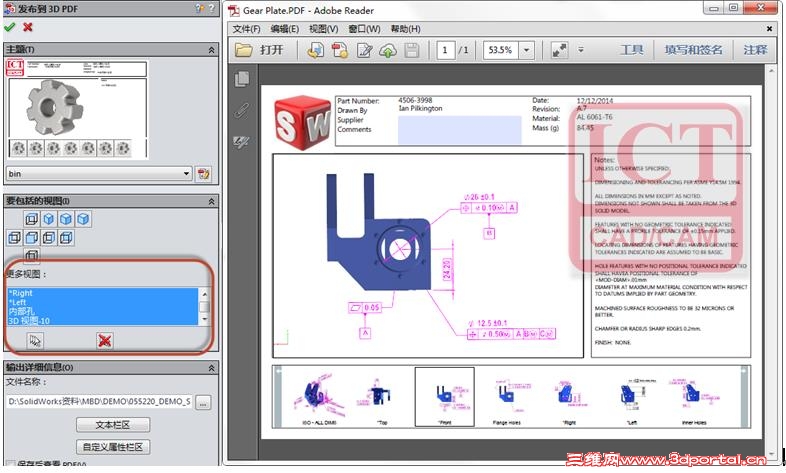

3.2导出至3D PDF。点击输出至3D PDF则可以选择性要发布的视图。
3 k6 D+ X7 s+ V3 }* p/ }) Z0 K
6 G; z' g$ D$ L# v$ i) k( {0 D
