如何把PDF导入到SOLIDWORKS中画图

jfqingxuexi

大家好：
        我最近看到一个人画三维图时，把pdf的二维图直接放到soildworks界面里，然后再依葫芦画瓢。我感觉这个方法很好，很节省时间。不知道怎么操作，请大家指教。还有这样做怎么能保证画出的图和标注尺寸完全一致呢？比例怎么能做到1:1呢？
* ^0 I) Z1 }1 |- F7 h6 }, D2 A9 N1 Z

keilei001

先把PDF转为图片，再在草图中插入图片。

js740419

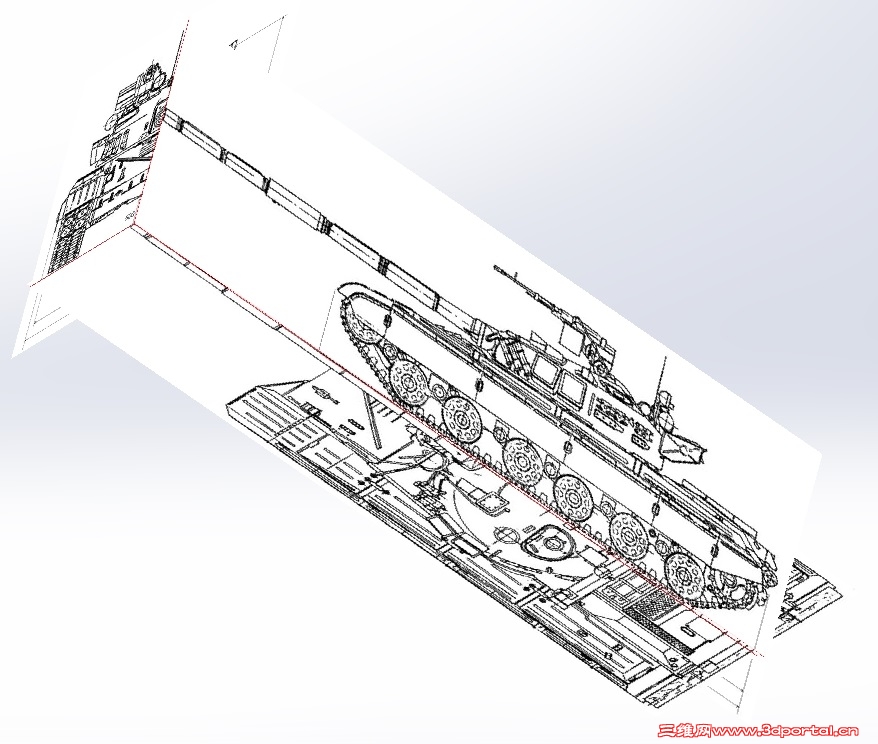

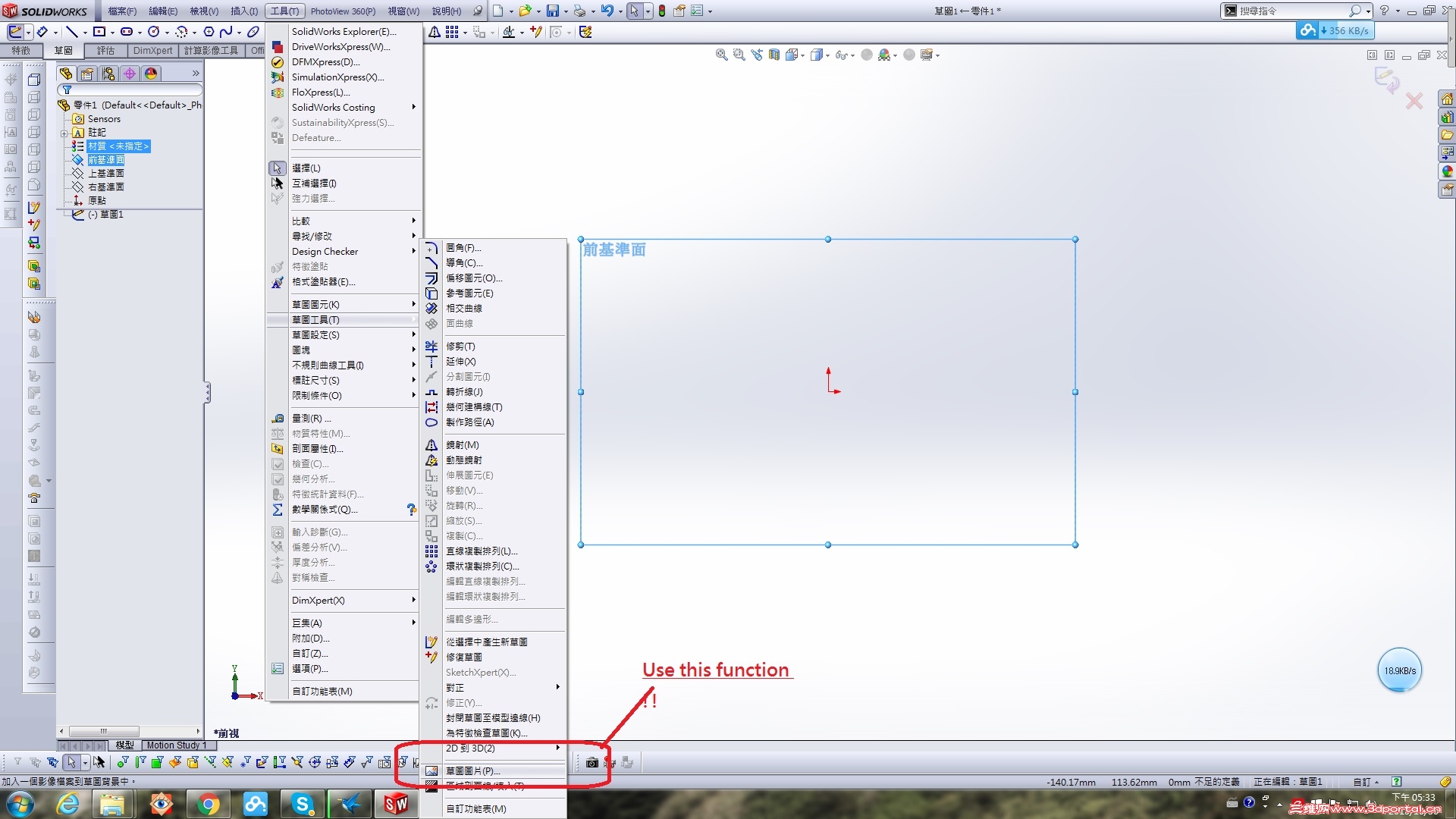

這樣嗎?
+ Q8 b( e3 k4 X9 H( {

tohoto

尺寸比例是要自己去调整图片的，这个叫三视图建模方法

jfqingxuexi

tohoto 发表于 2015-10-31 11:52
尺寸比例是要自己去调整图片的，这个叫三视图建模方法

比例怎么调整呢？能做到绝对的1:1吗？还是说只能大致依葫芦画瓢

啥都没准

jfqingxuexi 发表于 2015-10-31 15:14
比例怎么调整呢？能做到绝对的1:1吗？还是说只能大致依葫芦画瓢

! _+ E7 @3 Y# Q& G1 I: d. c用插件可以自动拾取边线，但是精确度不行，我肯定不能做到1:1

js740419

jfqingxuexi 发表于 2015-10-31 15:14
2 T2 D: j* R. @$ [比例怎么调整呢？能做到绝对的1:1吗？还是说只能大致依葫芦画瓢

$ d1 M$ c) @5 C' H% |: p+ i9 r' s先不管比例画出来
然后再根据正确的比例去缩放你的3D模型即可
, @/ F# |+ T5 u! C

pzhzs

只要知道图纸上的某个尺寸，就可以调整图纸比例。
2 `' j. |7 a. a  [9 n6 T0 k- d% K正好前几天帮别人按照片画了个简单的图，这里分享一下方法。
) N1 x% L( `5 M
1 N2 ]( e4 J# j: Y* P这种方法的前提是，实物的照片要尽量正，照片本来就有透视的效果，再照斜了就不好比着照片画。

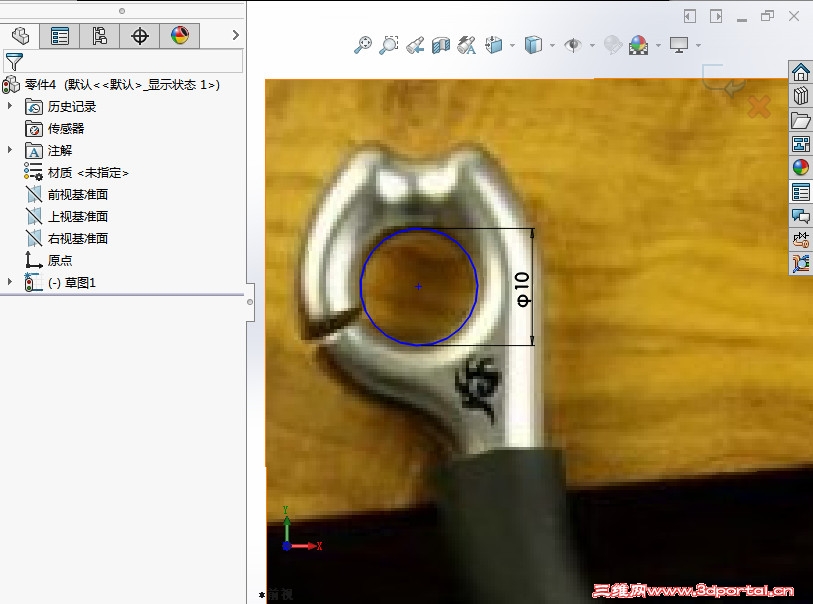

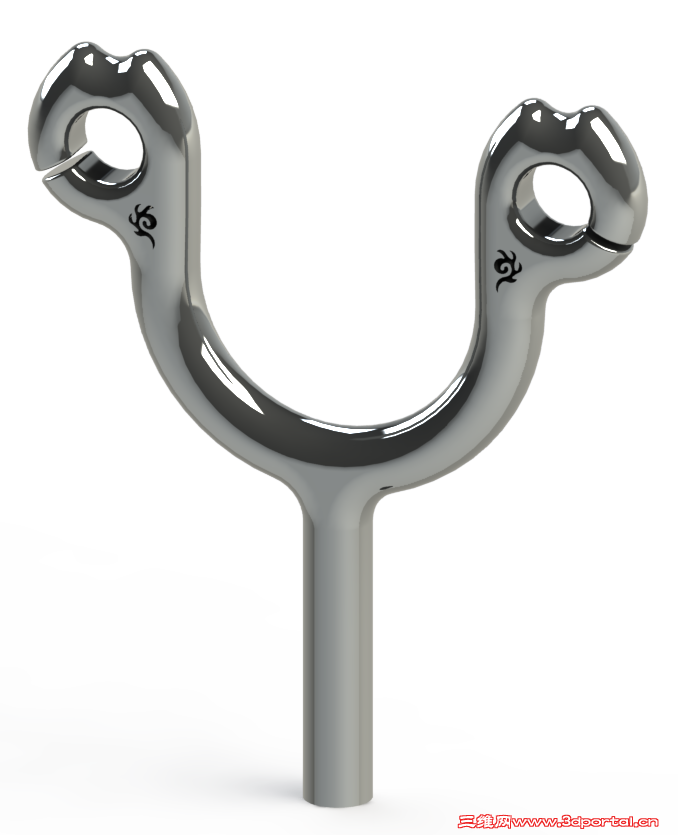

下面的这个照片就照得比较正，知道弓眼的孔是10mm的。
; I# z! q9 c5 ^% o4 X* f" O& x$ e图片插入草图后先画出两个弓眼的孔，过两孔中心画条线，
; C' x! L1 |1 u7 s再画一条水平线，标出图片需要旋转的角度，和孔的尺寸。

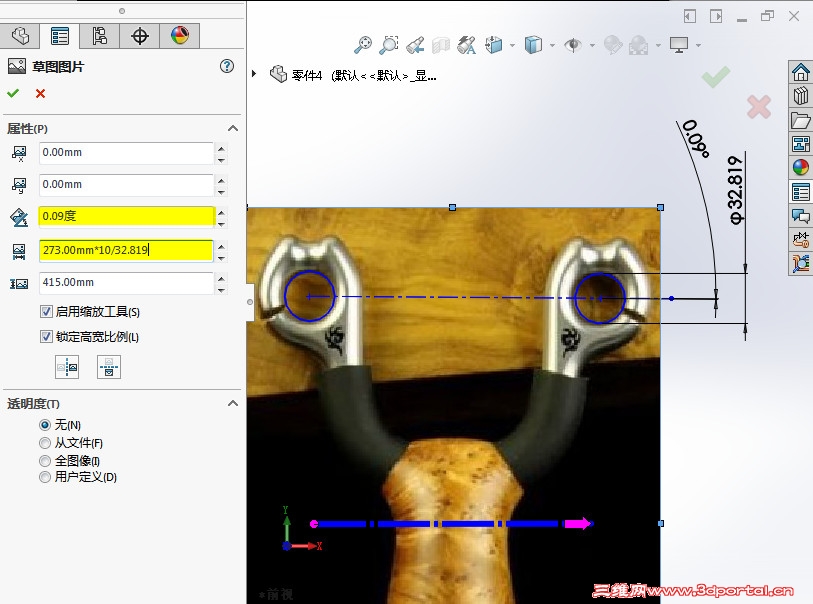

然后在草图图片的参数里输入需要调整的尺寸。

' B6 a: s0 x! L( l( w4 D图纸宽度那里『273.00mm』是图片的原始尺寸，『10』是孔的实际尺寸，『32.819』是描出来的孔的尺寸
1 [  @+ {: y! g5 @7 `' o% X这样缩放后，再按图片轮廓把圆描出来，可以看到尺寸符合要求。
3 h; j2 o$ |- V# s5 [) d+ J6 \
* C+ r3 [5 X; t2 K3 l1 r: Z. A2 X
比着图上的线条，把轮廓勾出来，这样就山寨成功了！
% U- \# ~" u) h% ~2 w! A' a6 J

jfqingxuexi

寂静天花板 发表于 2015-11-1 19:08
都说过了，这是用于工业设计的，你竟然想用到机械设计上，别坑害了机械行业了

4 f" [* p/ Y4 Z, |2 Q$ x技术交流，谈不上坑害，心态都没有放好怎么交流技术问题呢。

kalpa

pdf图纸可以转化为dwg，然后就出来矢量图了，慢慢画3d的sw图纸呗
