怎样建立一个表格驱动工程图

gld123

怎样建立一个表格驱动工程图，修改表格数值，工程图随之变化。2012有这样的功能吗

gld123

寂静天花板 发表于 2015-6-27 11:39 static/image/common/back.gif
& N* d; f4 {  Y# @2 S+ s5 a5 p你难道不知道solidworks的功能吗，是模型驱动工程图，在模型文件中使用系列零件设计表，通过模型文件的改变 ...

不行就用AUTOCAD画了，AUTOCAD有这样的功能。我有这这样一张图，形状大体一样，就是尺寸不一样。
, w3 k+ w7 h* M- Z3 D& k, p每次客户来图尺寸都不一样，有时一天来十来张图。比较麻烦。

jinqin11

gld123 发表于 2015-6-27 14:00 static/image/common/back.gif
不行就用AUTOCAD画了，AUTOCAD有这样的功能。我有这这样一张图，形状大体一样，就是尺寸不一样。
每次客 ...

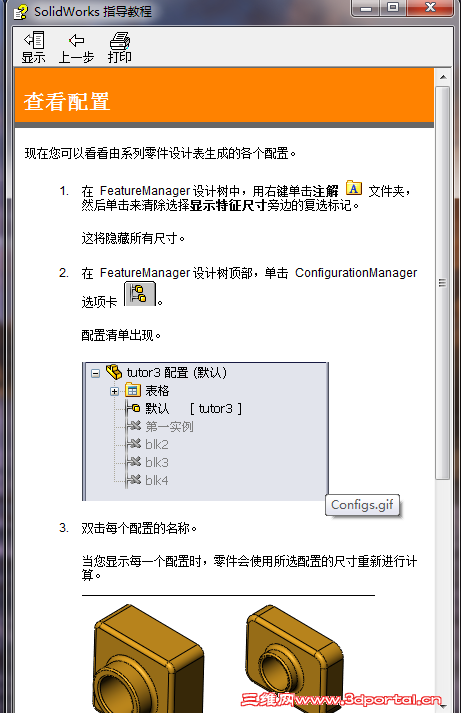

可以查看教程，系列零件表
只要切换不同的配置，零件就会变化，然后重建下，工程图的尺寸图形也会变。
配置不当可以配置尺寸，连特征树的特征也可以压缩修改，

阿帕奇

gld123 发表于 2015-6-27 14:00 static/image/common/back.gif
) \/ i/ |0 k4 g2 C& \% l. c8 b不行就用AUTOCAD画了，AUTOCAD有这样的功能。我有这这样一张图，形状大体一样，就是尺寸不一样。
每次客 ...

* w- N- p9 ?7 V6 ~你的办法不是在工程图界面下直接画二维图吗？

gld123

阿帕奇 发表于 2015-6-29 08:34 static/image/common/back.gif
- _7 }: f& p0 p你的办法不是在工程图界面下直接画二维图吗？

3 C! B/ e: u( j+ d4 N% R- W6 t在工程图界面下直接画二维图.l零件大约长I米到2.8米宽0.6米到1.5米，形状比较复杂。厚度12mm.板类零件。
总体形状一样。尺寸不一样，订单有时10多件，如果一个一个画相当麻烦，我想在工程图中，建一个表。修改
相关尺寸，不就行了吗。AUTOCAD2011有这样功能。但是，有时还需要立体图。

yuyanliang12

gld123 发表于 2015-6-29 09:28 static/image/common/back.gif
3 i$ m; }2 \5 k$ R在工程图界面下直接画二维图.l零件大约长I米到2.8米宽0.6米到1.5米，形状比较复杂。厚度12mm.板类零件。
! _8 p0 d. v! }5 F0 }9 s ...

可以用系列零件设计表

板上沙丁鱼

gld123 发表于 2015-6-29 09:28 static/image/common/back.gif
在工程图界面下直接画二维图.l零件大约长I米到2.8米宽0.6米到1.5米，形状比较复杂。厚度12mm.板类零件。
2 S  J  ]0 ?: Y- a ...

/ N1 @/ R2 u5 V( o" U! m& CAUTOCAD什么时候有这功能了，是复制多张文件单独更改么，用设计表很好解决啊

gld123

板上沙丁鱼 发表于 2015-6-29 09:47 static/image/common/back.gif
9 ~, k- n" s$ F: ]AUTOCAD什么时候有这功能了，是复制多张文件单独更改么，用设计表很好解决啊

AUTOCAD我不知道什么有的。2011板肯定有。我现在就用着呢。参数化绘图功能。很好用
6 x9 _8 v, s, B4 x  _3 X6 s设计表在哪里。谢谢

阿帕奇

gld123 发表于 2015-6-29 09:28 static/image/common/back.gif
$ M0 T0 q+ z6 f! f) k. H在工程图界面下直接画二维图.l零件大约长I米到2.8米宽0.6米到1.5米，形状比较复杂。厚度12mm.板类零件。
...

了解了。
# h1 z! Y* e  r在sw中使用系列零件设计表即可完美解决。
如何使用还不熟的话请搜索相关帖子

!玩具！

寂静天花板 发表于 2015-6-27 11:39 static/image/common/back.gif
你难道不知道solidworks的功能吗，是模型驱动工程图，在模型文件中使用系列零件设计表，通过模型文件的改变 ...

* `* K3 M6 K' z6 ]  p/ M+ P模型可以驱动工程图，但是通过参数控制，可以反过来驱动模型，难道你不知道吗？？？？
