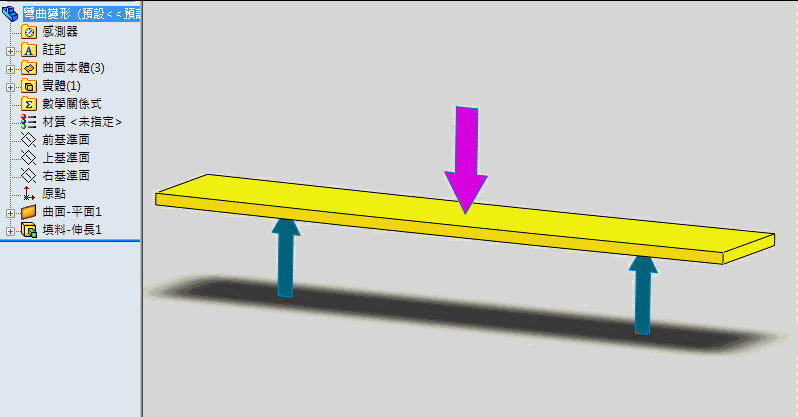

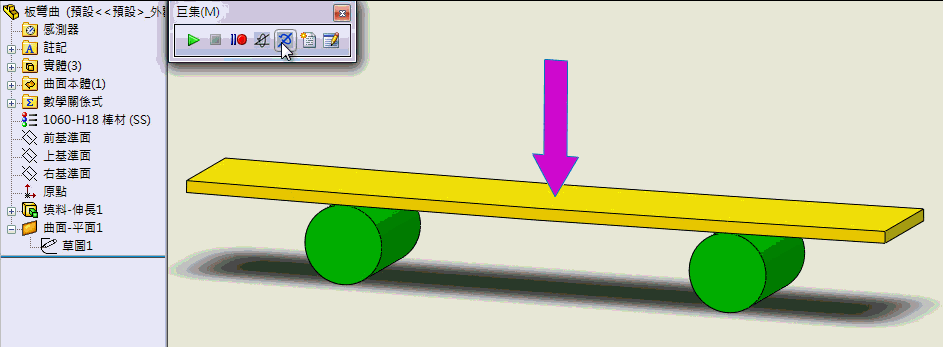

純灌水,簡單的概念草圖作畫.

6 l7 P  E2 z$ s& G' N& A尚記得之前有做過豬大丹大的軸拉伸變形,
本主題就做個板彎曲變形,有興趣就自由發揮了.
% K' `1 ^& r) a7 q$ B3 y, X
" H& z: N+ m- J( n( Y
6 G* w  Z4 [! [$ G, M6 q

+ _5 w# L4 h9 J* |# {9 S( a3 L

keilei001

我猜那块板不是平的，是个圆弧。

ryouss

keilei001 发表于 2015-3-15 16:13 static/image/common/back.gif
/ [9 X- i) d- `$ Q; ^我猜那块板不是平的，是个圆弧。

建議自由創作試作分享了

ryouss

反應不佳太冷了

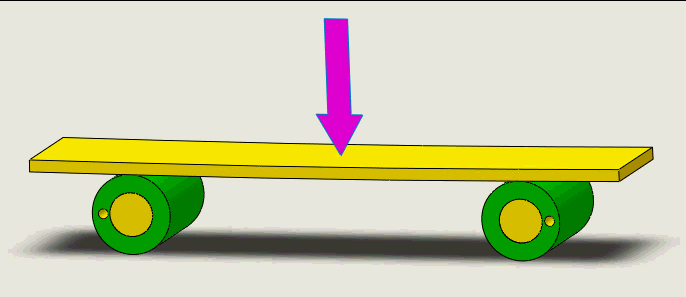

$ o* |0 P* W0 a% h& N& i7 R再作個參考

  P" P$ m$ Z+ Q7 e
6 k- L3 @% u( M. C) r* w8 I

gt.adan

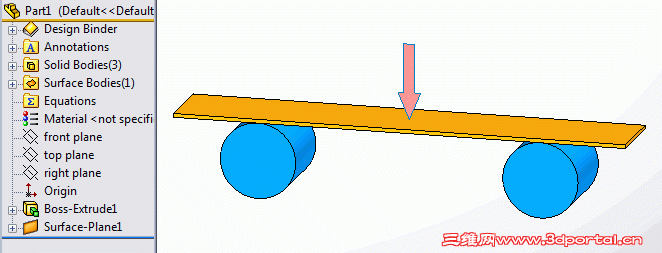

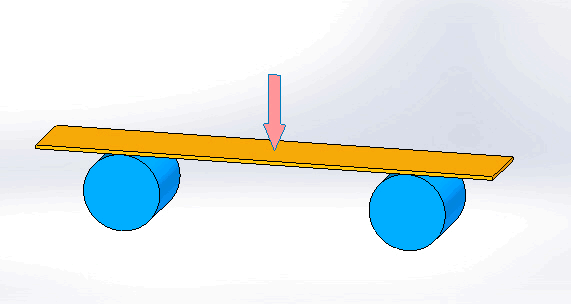

瞎整一下，支持梁叔出題。

3 A" x/ ?# Y2 r; ~! O* \- L
/ `: Y' Q7 F/ e6 D* J+ |; B4 w

0 W+ v9 w# Q0 A

keilei001

gt.adan 发表于 2015-3-16 11:06 static/image/common/back.gif
瞎整一下，支持梁叔出題。

( O5 P8 w. l+ k) c( x$ S看了丹大的图，我否定了我原先的想法。
3 v2 K5 o! W+ c, b$ E& p, y/ k  z梁大说冷，那也是没办法的，我的钻研精神比不上梁大和丹大啊。

keilei001

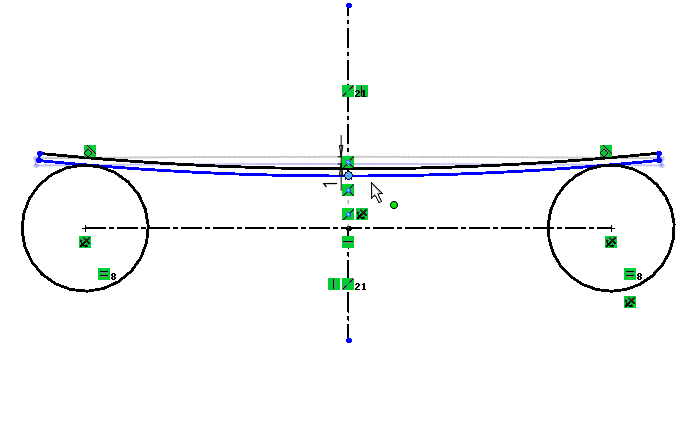

' a+ K9 j1 {! t- K% s+ w只能做到这样，怎么实现梁大的效果还没想好。

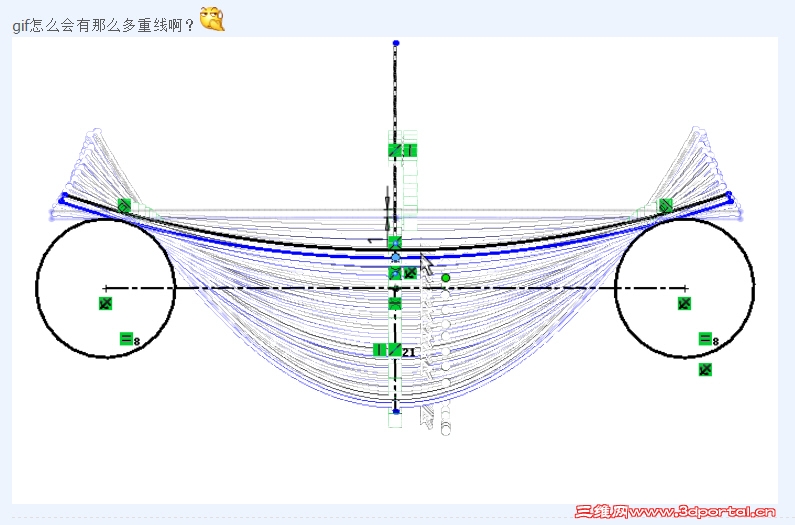

& ~- P  [( t- C+ k) H, Qgif怎么会有那么多重线啊？
: y1 i9 x* s& J) M8 U* s& Z$ \

ryouss

7 A4 J1 T9 I, i2 b

keilei001 发表于 2015-3-16 12:15 static/image/common/back.gif
7 a, u8 I; d0 Q6 Y( ]只能做到这样，怎么实现梁大的效果还没想好。
% R* [% |, K4 N, C+ ~# G, zgif怎么会有那么多重线啊？

/ P' j- z" Q+ h' m" R4 q6 w) {構思正確了
' E) g/ x! \7 p! O0 A) W: b$ R但感覺變形後總長也變了.

gt.adan

keilei001 发表于 2015-3-16 12:15 static/image/common/back.gif
只能做到这样，怎么实现梁大的效果还没想好。
gif怎么会有那么多重线啊？

- m" S% [. g& ?& o" k誠如梁叔所說，觀念正確了，但是板子也變長了~
" G5 q/ q+ T; c$ r. A限制條件再嚴謹些就可以完成了~

keilei001

gt.adan 发表于 2015-3-16 13:32 static/image/common/back.gif
6 i( Q; d* v$ T5 T8 f誠如梁叔所說，觀念正確了，但是板子也變長了~
限制條件再嚴謹些就可以完成了~

0 `2 m) T1 ?: c- _' E$ M/ L  Y多谢指导，晚上再花时间研究下。

ryouss

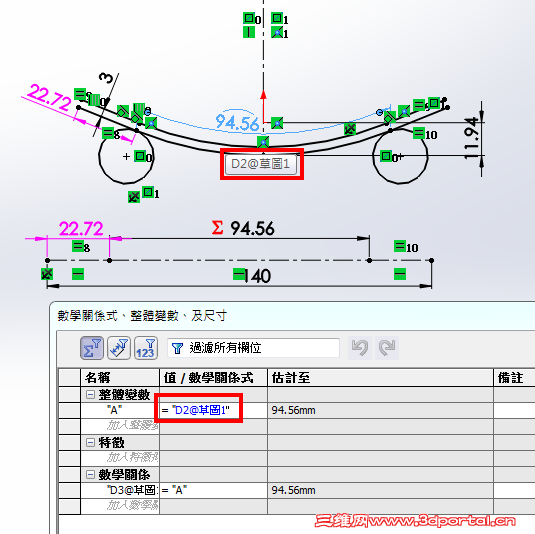

提示
1. 如5#若是用3段線組成(1個圓弧相切2條線)就需要做總長之關聯,
2. 如1#是用1個圓弧構成,定義弧長就是,
3. 下圖就如第1項是用3段線組成的,尺寸驅動變化用宏.
3 K5 ]2 [( w+ z# D

$ A# }2 v5 R% _8 S4 [% h+ X
" O- e, B. f2 p. Q, ~

NC@jiang@nan

1楼的图和4楼第一张图有个问题就是，在实际压弯时，应该在两端支撑点外的部分不会和被压弯区域以同样的弧度变弯吧。
另外，膜拜几位大神，我只能看看，连做这图的思路都理不清了。

keilei001

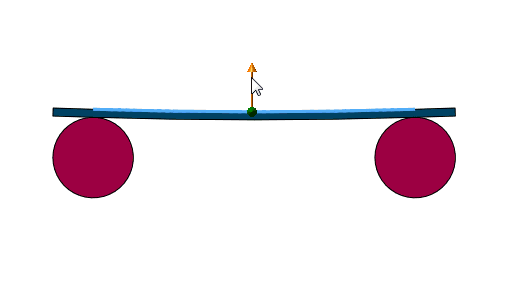

简单地搞了下，多谢梁大丹大指导，以后有机会再跟两位大大学习宏。
: f+ q. N* g" D3 A8 n

keilei001

, g. U- X) X) N& H% e; H; A

gt.adan 发表于 2015-3-16 11:06 static/image/common/back.gif
. M/ }: E' C% j* i9 o" [2 ^0 O瞎整一下，支持梁叔出題。

发现丹大的动画做的很干净，还请丹大赐教用什么软件制作gif.

, f7 n5 R& h0 @8 S6 ]

ryouss

/ r- M% X- R- H3 T) t

keilei001 发表于 2015-3-17 01:38 static/image/common/back.gif
简单地搞了下，多谢梁大丹大指导，以后有机会再跟两位大大学习宏。

6 W) B+ }' A, w% t, S& O4 H非常好,謝謝keilei001大大支持,
做成單一圓弧是最省事的無需做總長多線段的關連,
, C6 W$ [9 J' T- D7 D4 h3 q% N但誠如NC@jiang@nan大大所述變形較不合理,
作法是有多種,所以是先釋出較單純的方式其餘讓諸大自由發揮.
8 F( x/ b4 m. U9 Q) T5 m
, p6 l  I: j; j" R/ @另建議簡易的宏是要學些,常用控制長度,角度,弧長之尺寸是很好用的.
# L/ b$ M9 q" k
& ], `7 d5 J4 ^8 l& x* Wgif動畫錄屏我是 Camtasia Studio 8,丹大好像也是的.

本主題相信許許多多的大大皆會的,只不過是看到零件做動畫就怯步了.

gt.adan

keilei001 发表于 2015-3-17 01:44 static/image/common/back.gif
9 F/ [% n) [- {& G% F& v发现丹大的动画做的很干净，还请丹大赐教用什么软件制作gif.

+ T* a! C5 F+ _# G梁叔已經幫我回答了~

keilei001

ryouss 发表于 2015-3-17 08:22 static/image/common/back.gif
2 ?4 b* e/ T/ K  r非常好,謝謝keilei001大大支持,
做成單一圓弧是最省事的無需做總長多線段的關連,
但誠如NC@jiang@ ...

; L/ s% y4 @3 o我也认为用圆弧不够真实，
但用样条曲线就不知道怎样约束样条曲线的总长，还望梁大赐教。

ryouss

. D2 j4 _- a# Z6 j( y$ c: |

keilei001 发表于 2015-3-17 13:54 static/image/common/back.gif
我也认为用圆弧不够真实，
但用样条曲线就不知道怎样约束样条曲线的总长，还望梁大赐教。

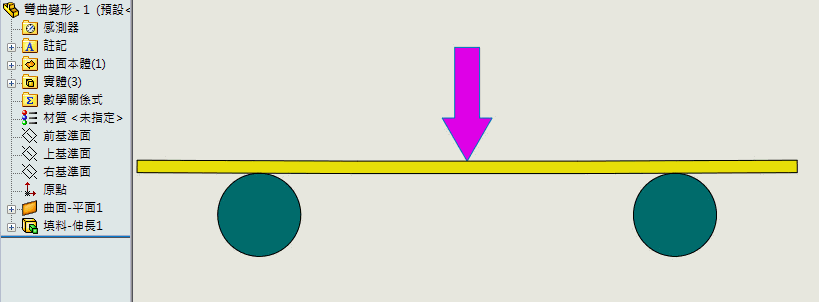

如下參考,兩條相切直線一條圓弧線
. Y: [8 g- g; D

keilei001

ryouss 发表于 2015-3-17 15:15 static/image/common/back.gif
如下參考,兩條相切直線一條圓弧線

% A- u+ [# [6 C& {5 o& l多谢梁大指导，我用的也是圆弧。
我的疑惑是：能不能用样条曲线代替圆弧？如果用样条曲线，样条曲线的长度不能标注，如何约束样条曲线的长度呢？

keilei001

gt.adan 发表于 2015-3-17 10:04 static/image/common/back.gif
) M4 ?8 e, E' d! y9 q梁叔已經幫我回答了~

Camtasia Studio 8我用着有点卡，用Camtasia Studio 6就不卡.
还有一个很奇怪的问题，就是用IE10上论坛的话，动画就有很多重影。
我怀疑是动画做得不好，但用家里另一台装XP的电脑看却没重影。
# ~. n. i* I9 T7 b  S于是怀疑显卡有问题，但把显卡换过来也一样，最终证实是IE10的问题，用其他浏览器就不会有重影。
+ Q! h! D1 V& E看这重影多夸张啊。


- u) ~7 p4 r; f; N0 f! ~

ryouss

/ |* e$ c0 E: z7 D& y
加壓太大滾輪都裂了
9 x9 L/ P% q5 b) `" B' T4 s6 {; X$ `

314212186

技术 厉害 值得学习

keilei001

梁大的那个自动重建请问是用宏来实现的吗？
觉得宏很深奥，我完全没概念，梁大能否就此例讲解一下呢？

ryouss

keilei001 发表于 2015-3-18 12:10 static/image/common/back.gif
$ x) v  {: ^7 s/ B1 ]3 E6 i梁大的那个自动重建请问是用宏来实现的吗？
9 ]6 ^  `. k5 O% ?3 X觉得宏很深奥，我完全没概念，梁大能否就此例讲解一下呢？

是在說11#模式 宏的做法嗎

keilei001

ryouss 发表于 2015-3-18 14:22 static/image/common/back.gif
是在說11#模式 宏的做法嗎

是的，我看见那红绿灯在猛闪。
