漸開線齒輪畫法

hero522 · 发表于 2015-1-13 14:01:56

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

分享漸開線齒輪畫法

20t.zip (569.42 KB, 下载次数: 127)

kungli03 · 发表于 2015-1-13 14:43:22

感谢分享漸開線齒輪畫法

zbq2334 · 发表于 2015-1-13 16:04:17

kungli03 发表于 2015-1-13 14:43 static/image/common/back.gif
+ O9 b& X3 i. O感谢分享漸開線齒輪畫法

能详细讲解一下画法中的随形阵列吗？谢谢!

wyj · 发表于 2015-1-13 16:04:45

谢谢

gt.adan · 发表于 2015-1-13 16:44:22

妙極！謝謝英雄大的分享！

hero522 · 发表于 2015-1-13 16:52:07

zbq2334 发表于 2015-1-13 16:04 static/image/common/back.gif
! `* v" Q$ O V( [) J能详细讲解一下画法中的随形阵列吗？谢谢!

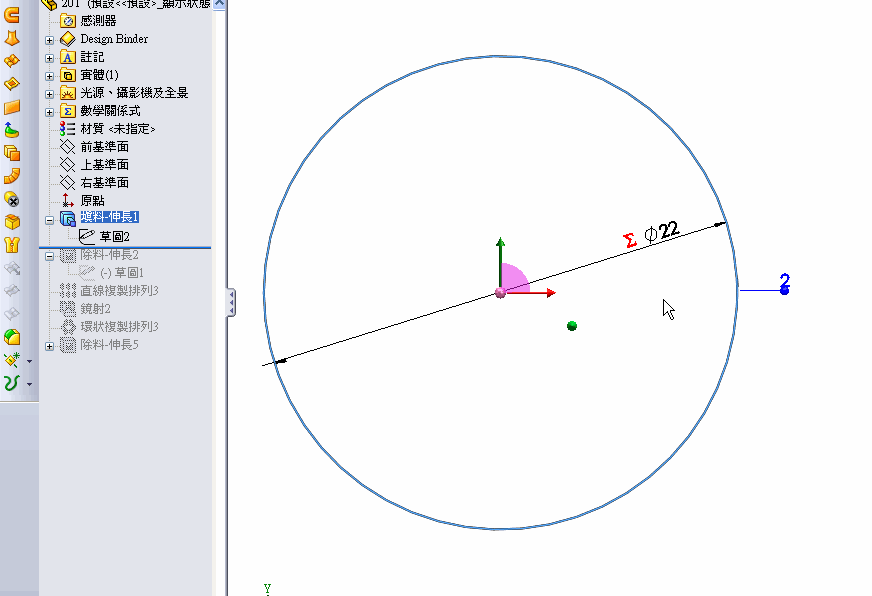

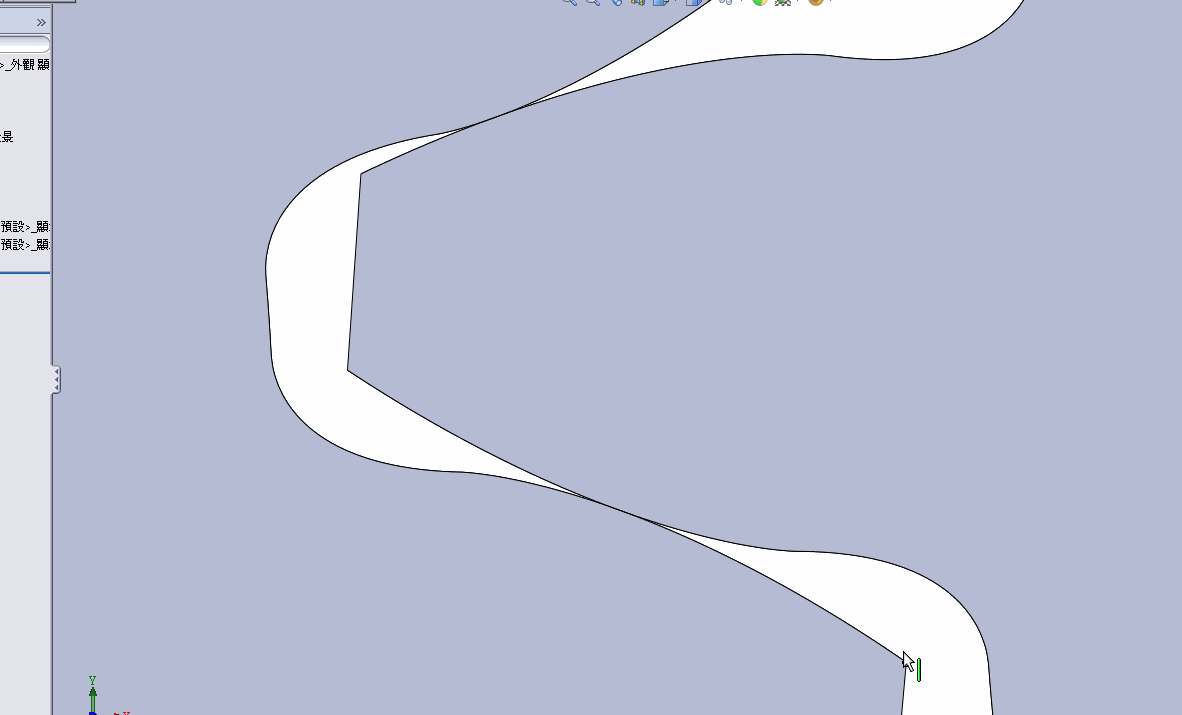

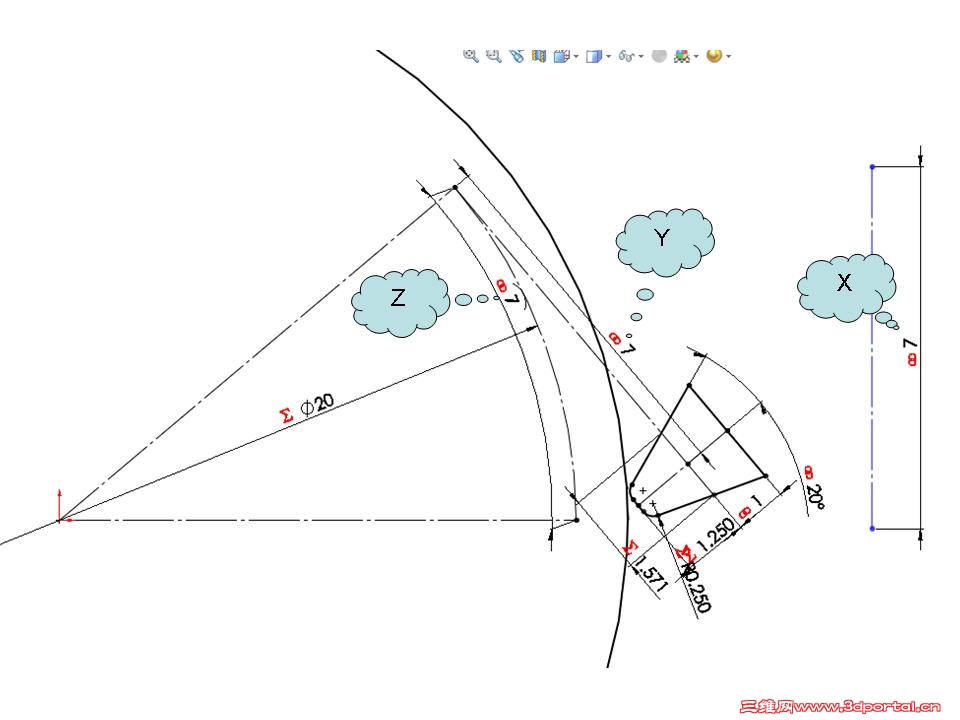

先把尺寸x設為a(連結值)
再把y與z連結到a

hero522 · 发表于 2015-1-13 17:04:04

本帖最后由 hero522 于 2015-1-13 17:07 编辑

gt.adan 发表于 2015-1-13 16:44 static/image/common/back.gif
- u* _: o9 @1 o* I3 d8 Z5 Q' }妙極！謝謝英雄大的分享！

感謝阿丹支持

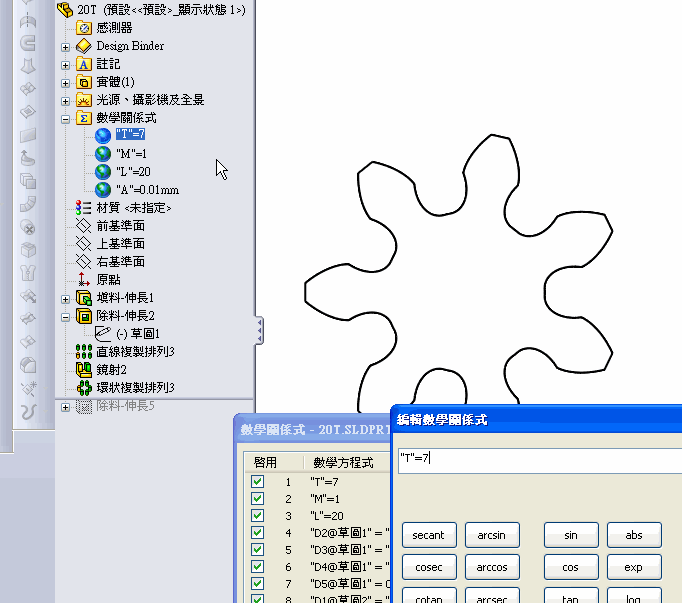

把旋轉陣列值連結到齒數T，改變T值還可改變齒數

20T-2.zip (896.7 KB, 下载次数: 63)

gt.adan · 发表于 2015-1-13 17:11:32

hero522 发表于 2015-1-13 17:04 static/image/common/back.gif0 ~2 B) Z1 Q- l4 X
感謝阿丹支持5 |' l+ ?& _! B
把旋轉陣列值連結到齒數T，改變T值還可改變齒數

阿丹的理解正是這個意思，所以才說妙極！
連我這種對齒輪完全的門外漢都覺得淺顯易懂！
再次謝謝英雄大的分享！

zbq2334 · 发表于 2015-1-13 18:22:55

感谢hero522这么快就解答，我才看到，再次感谢！

0100 · 发表于 2015-1-13 22:52:08

谢谢分享，确实好，但不知渐开线的齿轮有什么用

阿帕奇 · 发表于 2015-1-14 08:51:28

0100 发表于 2015-1-13 22:52 static/image/common/back.gif
1 Z+ \, ~8 a- E$ {+ r0 C) |谢谢分享，确实好，但不知渐开线的齿轮有什么用

最常用的零件，你该查查资料了

hero522 · 发表于 2015-1-14 10:40:12

比較一下附件的齒型與使用齒輪軟體畫出來的齒型

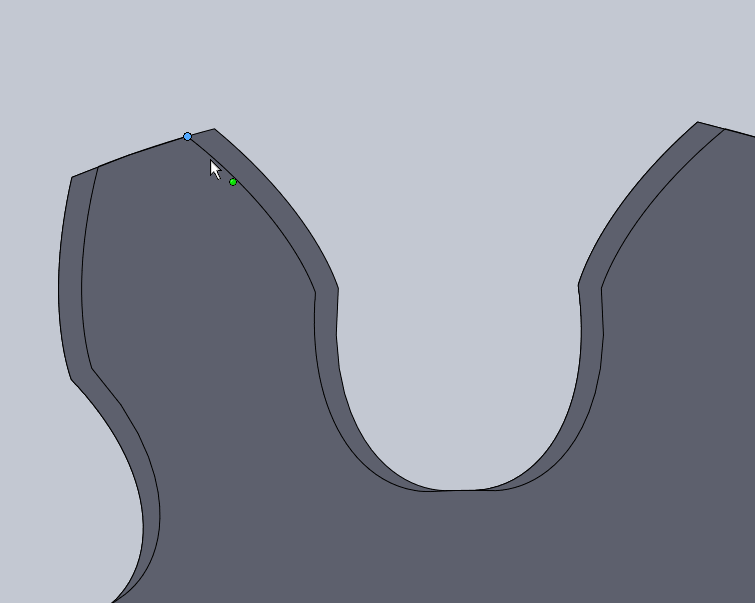

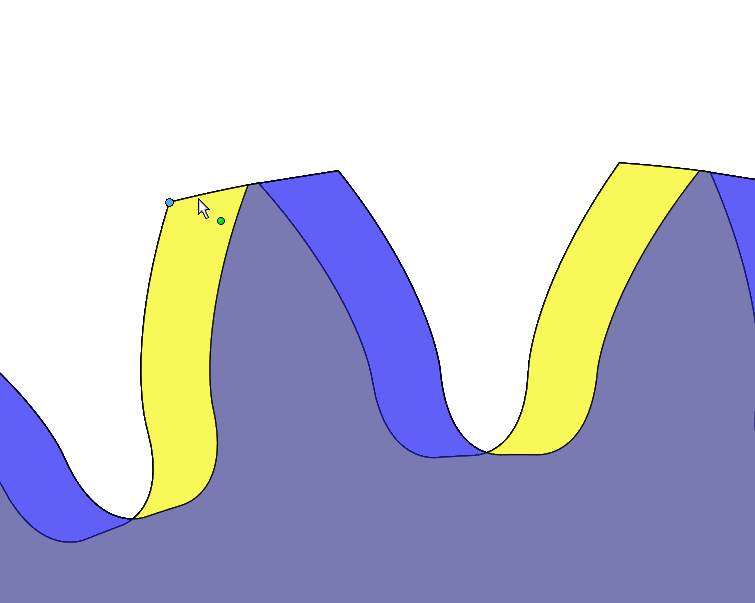

黃色是附件齒型，藍色為齒輪軟體畫出來的齒型

hero522 · 发表于 2015-1-14 15:49:03

添加個數學關係式可作轉位正齒輪

sw畫的齒[size=14.3999996185303px]型與其他軟體畫的齒型比對

zbq2334 · 发表于 2015-1-14 16:09:29

hero522的方法适合做包络图
有才！

0100 · 发表于 2015-1-14 20:48:44

阿帕奇发表于 2015-1-13 22:51 static/image/common/back.gif
0 L1 T; ^8 [. t3 w! n最常用的零件，你该查查资料了

咬文嚼字，我是指画出来的图

repzk031 · 发表于 2015-1-14 23:44:48

本帖最后由 repzk031 于 2015-1-14 23:52 编辑

hero522 发表于 2015-1-14 15:49 static/image/common/back.gif
" U( F+ j* K; z! n! r1 @添加個數學關係式可作轉位正齒輪# I$ R) U0 P" c; O7 F! Q
9 j3 W0 ^% K8 y0 n+ v* b
sw畫的齒型與其他軟體畫的齒型比對

暂时没有下载您的文件打开学习与研究，不过我有几个地方没有搞明白，请教hero522（英雄522），您那个T是代表齿轮的齿数吗？M代表齿轮的模数是吧？X为变位系数是吗？那么A,和L代表什么？
i您举例了正变位齿轮的修改办法，负变位的怎么做？
另外我还存以下疑问模数是否可以修改？如果M=1是代表模数，渐开线圆柱齿轮模数有第一系列与第二系列，1不是标准系列模数。
我记得渐开线圆柱齿轮不发生根切现象的最少齿数是17，允许少量根切存在的最少齿数是14，您举例7,9是不合适的

阿帕奇 · 发表于 2015-1-15 08:38:36

0100 发表于 2015-1-14 20:48 static/image/common/back.gif0 n. w+ M8 ?" Y/ ?; c
咬文嚼字，我是指画出来的图

咬文嚼字，那你为何不咬明白嚼清楚一开始？

hero522 · 发表于 2015-1-15 09:17:59

repzk031 发表于 2015-1-14 23:44 static/image/common/back.gif
2 l/ j U+ o3 y- D+ ]- a$ O暂时没有下载您的文件打开学习与研究，不过我有几个地方没有搞明白，请教hero522（英雄522） ...

T是代表齒輪的齒數嗎？----是
M代表齒輪的模數是吧？----是
X為變位係數是嗎？----是
A代表什麼？----陣列數
L代表什麼？----壓力角(也是可變更)

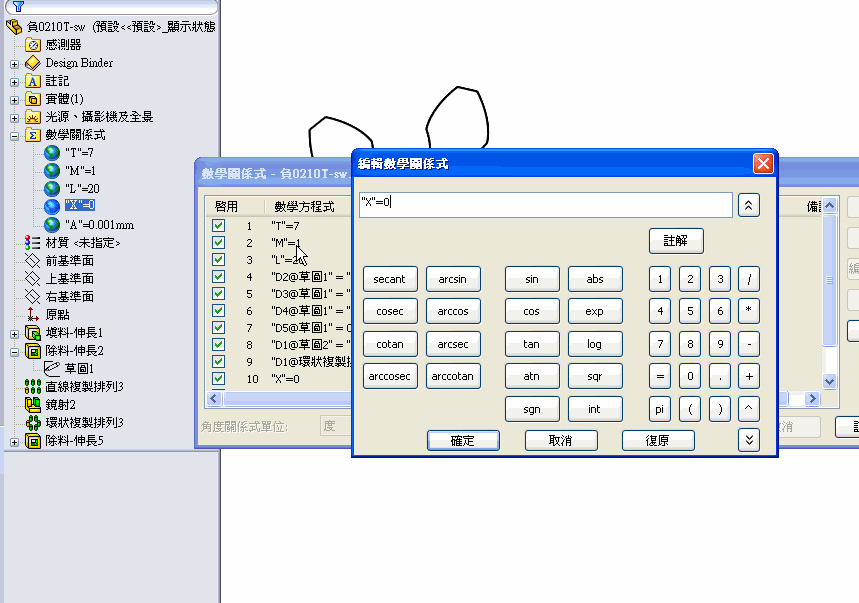

負變位的怎麼做？----加一個負號就可以
模數是否可以修改？----可修改，但要注意
1不是標準系列模數。----應該是有(第一系列)
少量根切的最少齒數是14。齒數7,9是不合適的----根切會有什麼影響？只要不在意根切所造成的影響，應該可用。以XX公司(生產消費性用品)來說小齒輪大部分用9齒，少數用7齒

repzk031 · 发表于 2015-1-15 10:08:31

本帖最后由 repzk031 于 2015-1-15 10:29 编辑

hero522 发表于 2015-1-15 09:17 http://www.3dportal.cn/discuz/static/image/common/back.gif
8 y! P- R7 l/ m5 BT是代表齒輪的齒數嗎？----是! v" p1 x/ [7 A, B2 V% C
M代表齒輪的模數是吧？----是
. r4 h; Z' ` p! _6 gX為變位係數是嗎？----是

1.谢谢您的回复，说的对，翻了下机械设计手册发现，是我记错了，1的模数是标准第1系列的，根据我所知一般齿轮加工厂大多数都是用

范成法（滚齿与插齿）加工渐开线齿轮，效率高，精度好点，发生根切将削弱齿根强度，甚至可能降低传动的重合度，所以对您的最后一点意见我个人持保留态度.+ c7 V) B0 B P+ M! j+ u/ v
2.下载研究了下，直接用SW出工程图的时候，在标注齿轮宽度的视图，一团黑，不过也没关系的.，不知道用 GearTrax生成的齿轮会不会出现这个情况，没用过.

hero522 · 发表于 2015-1-15 12:02:06

范成法（滾齒與插齒）加工漸開線齒輪……………….

同意您的看法，但有一部分消費性產品來說范成法（滾齒與插齒）成本偏高，如果功性能可以符合需求會以粉末成型或射出來取代。考慮點與機械加工齒輪不同，以XX公司來說模具生產的齒輪佔總數的9成以上

發生根切將削弱齒根強度，甚至可能降低傳動的重合度.........

同意您的看法，但對手持用品來說，模數1，轉數比80多，小齒用到14齒，體積會是一大問題，以XX公司來說齒抗符合需求，小齒與大齒接觸率1.2以上就用了

hero522 · 发表于 2015-1-15 13:17:52

本帖最后由 hero522 于 2015-1-15 13:19 编辑

repzk031 发表于 2015-1-15 10:08 static/image/common/back.gif5 b& o- l8 \) ~
1.谢谢您的回复，说的对，翻了下机械设计手册发现，是我记错了，1的模数是标准第1系列的，根 ...

GearTrax生成的齿轮会不会出现这个情况............可以設定成單一線段

759685236 · 发表于 2015-1-17 10:28:45

感谢分享!没怎么思考过这个问题

ryouss · 发表于 2015-1-17 13:55:34

非常好的方法,保證全齒形為漸開線,
謝謝分享!

zbq2334 · 发表于 2015-1-19 09:10:34

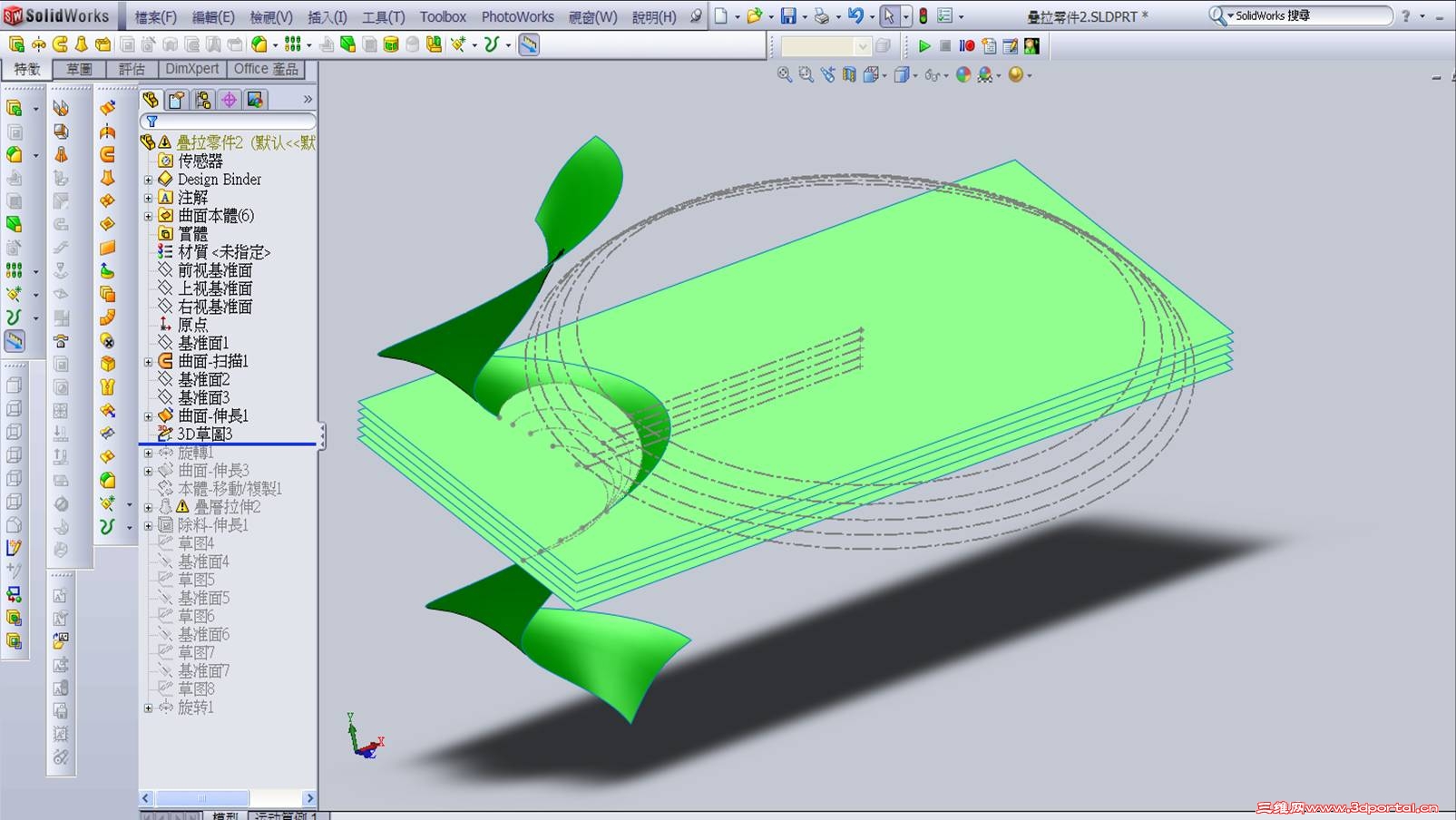

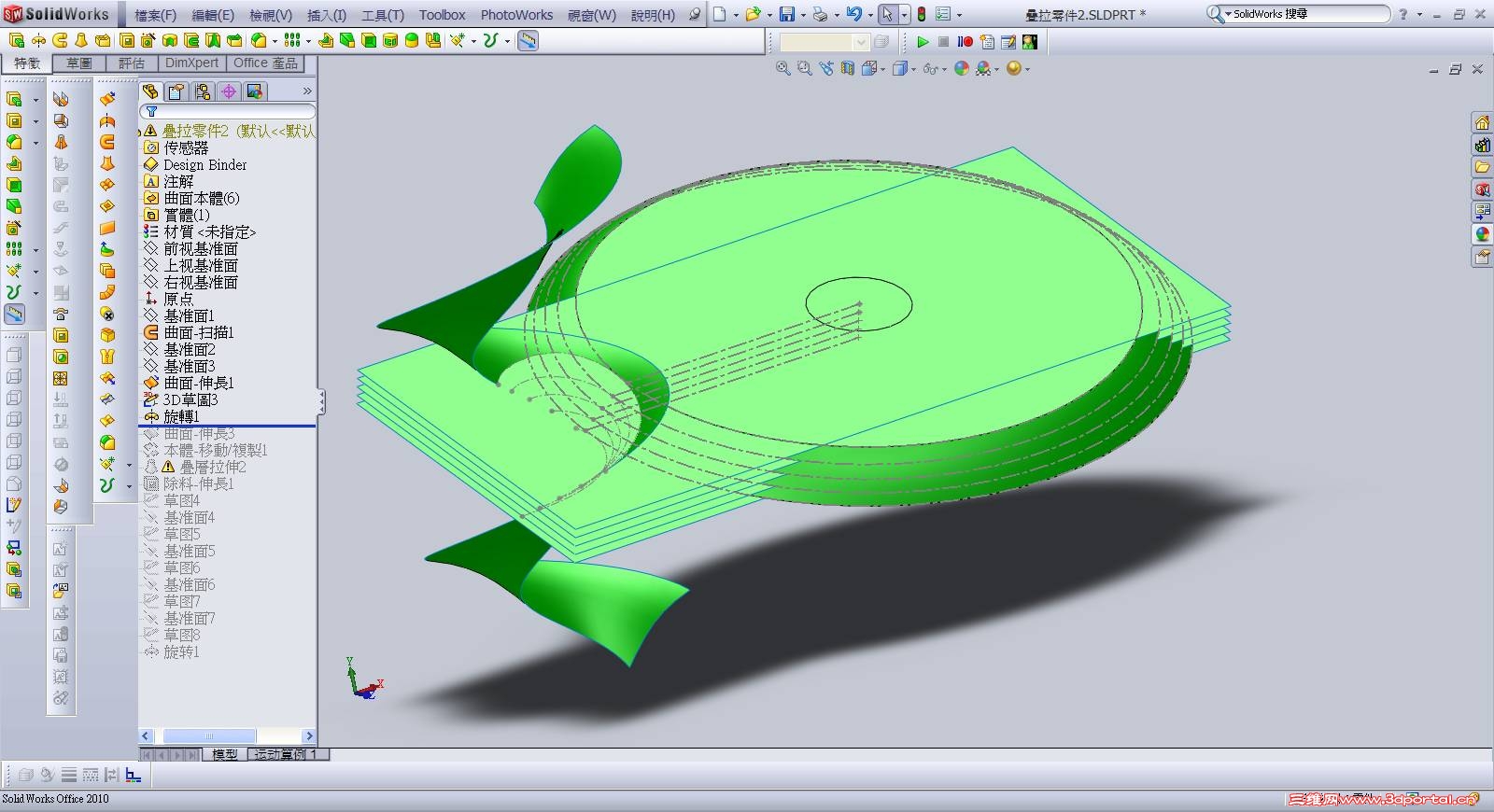

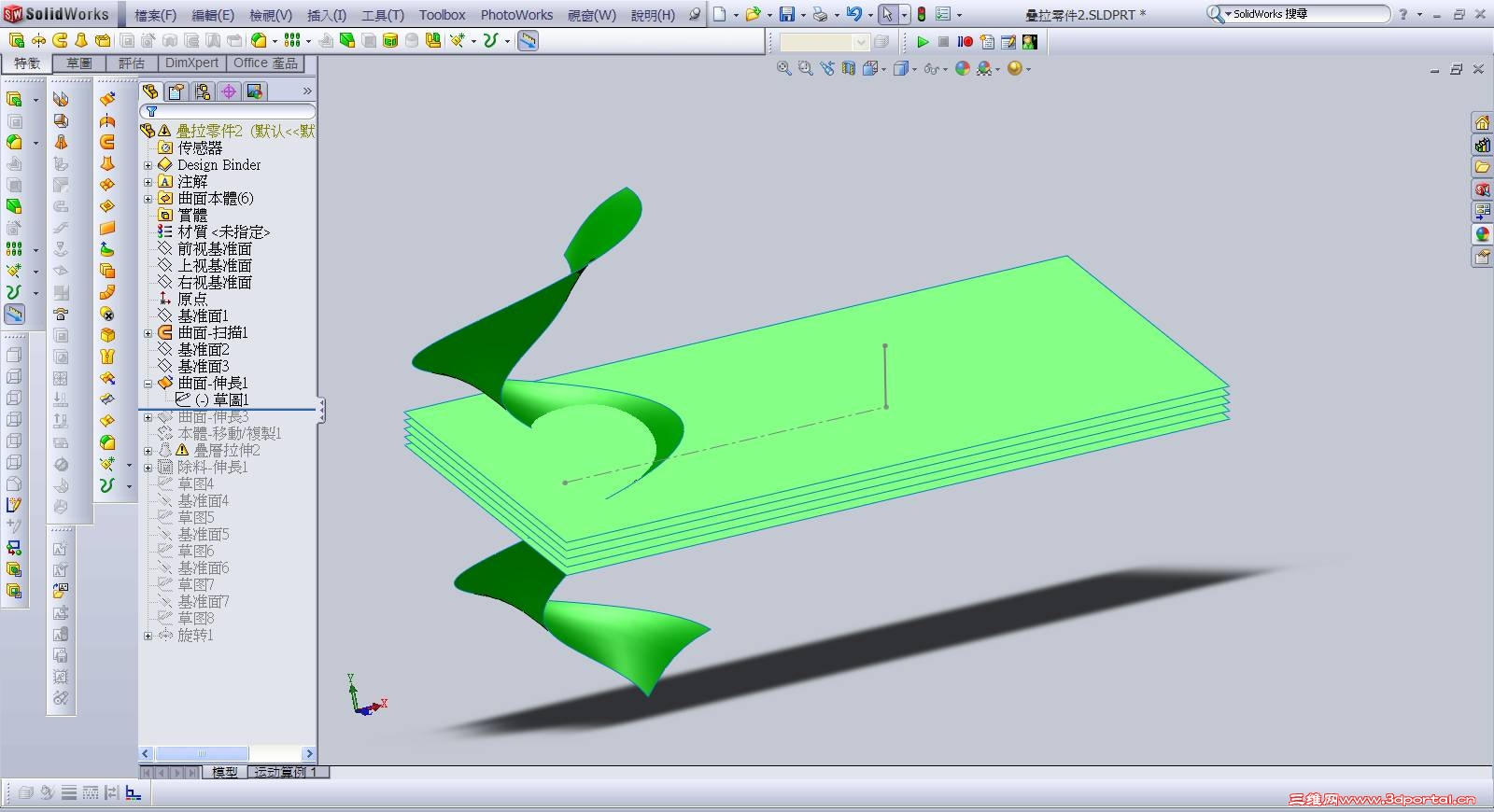

做了一个被已知螺旋面包络的回转体，方法较笨拙。请教hero522，怎样做能简便些？

hero522 · 发表于 2015-1-20 14:58:52

zbq2334 发表于 2015-1-19 09:10 static/image/common/back.gif
+ `8 l, f& X5 `0 ^( q2 f做了一个被已知螺旋面包络的回转体，方法较笨拙。请教hero522，怎样做能简便些？

這是一個很好的投影做法，如果要減少特徵，可利用曲面與3d草圖抓取草圖點
