[分享] 鹦鹉螺齿轮

[复制链接]
keilei001
发表于 2014-12-19 22:39:20 | 显示全部楼层 |阅读模式 来自： 中国广东肇庆

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 keilei001 于 2019-10-14 00:14 编辑 ! Y/ D. a5 v: b

0 g. m4 i0 N- V( l" N. R非常有意思的齿轮，我不会画。
1 p! L, }. b! V/ d+ m* q难点是对数螺旋线和齿形，装配和做动画也不好搞。
$ A1 j/ g! k8 l望梁大、丹大等高手们指点该怎样画。
3 w, T5 v6 Q% q& u4 Q  e$ A7 ~$ C# E# `  w/ Z3 a9 a3 {
Nautilus Gears 2013.gif

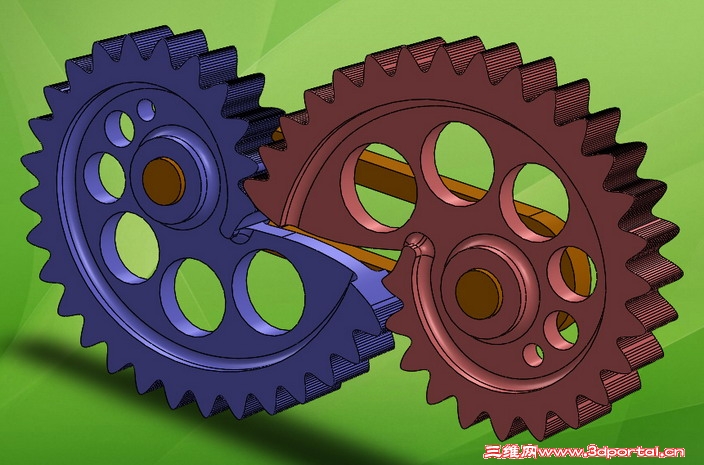

& g+ c, v3 A3 X3 Z7 g: D! U 鹦鹉螺齿轮配合.jpg % Q1 _8 m# j  q% X

7 n$ [6 G$ _5 q  h2 [9 p感觉论坛有点抽风，传了几遍才成功。
- O2 B: @- B# o# u. r! e
0 m5 Y0 Q% Z% C1 h2 x2013版
* Y0 U: q  t1 z+ J6 H  ? Nautilus Gears 2013.rar (3.1 MB, 下载次数: 144)

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复

举报

卢丽忠
发表于 2014-12-20 08:29:45 | 显示全部楼层 来自： 中国江苏苏州
感觉又是函数方程式之类的好难
回复 支持 1 反对 1

举报

易城
发表于 2014-12-20 08:55:20 | 显示全部楼层 来自： 中国江苏苏州
高端大气上档次
回复 支持 1 反对 0

举报

daxilee
发表于 2014-12-20 09:17:06 | 显示全部楼层 来自： 中国上海
好厉害。。。。。。。。。。。。。。。。
回复 支持 1 反对 0

举报

GZQGZQ123
发表于 2014-12-20 09:44:00 | 显示全部楼层 来自： 中国上海
路过，学习了
回复 支持 反对

举报

遥望未来
发表于 2014-12-20 16:35:36 | 显示全部楼层 来自： 中国浙江宁波
:good不明觉厉
回复 支持 反对

举报

ryouss
发表于 2014-12-20 17:48:07 | 显示全部楼层 来自： 中国浙江嘉兴
本帖最后由 ryouss 于 2014-12-20 18:12 编辑
8 A; X4 L  b( Z7 I1 G
; E0 E9 E7 q. \. u' H& k草略作個參考
2 I; b3 O. [- n+ z' R$ d5 g  j" U0 k
1 B3 a2 U+ O% |

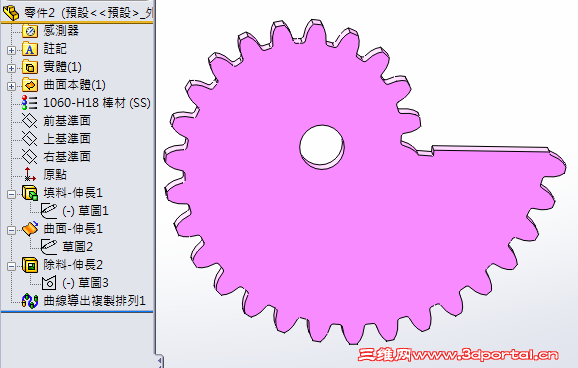

9 f8 m: D( K1 |% v capture_12202014_173813.png
" O  n8 ]* G% W2 E9 v  N! Y" l9 Q, ] capture-5.gif
回复 支持 反对

举报

keilei001
 楼主| 发表于 2014-12-20 18:55:10 | 显示全部楼层 来自： 中国浙江嘉兴
ryouss 发表于 2014-12-20 17:48 static/image/common/back.gif# y( L3 S' R. T7 U5 {' E
草略作個參考
& _+ Q2 W1 p  d
多谢梁大出手指导。
/ C# G# ^5 h! n/ ^请教齿轮的渐开线齿形的模数该如何计算选择？能否保证齿轮正常的啮合？
回复 支持 反对

举报

ryouss
发表于 2014-12-20 20:02:46 | 显示全部楼层 来自： 中国浙江嘉兴
keilei001 发表于 2014-12-20 18:55 static/image/common/back.gif
9 e/ ^7 r. @) N% E8 z% @5 v6 R多谢梁大出手指导。
) K+ |8 e! r) H, B& `. E4 b请教齿轮的渐开线齿形的模数该如何计算选择？能否保证齿轮正常的啮合？
4 r6 N7 `- \5 B" H1 o* c
這種異形体的漸開線齒形不會做,7#僅是大概草略的畫畫,
/ \7 z( N0 S2 `. ~3 ]9 B# h每個齒形漸開線基圓半徑皆不一樣,不可能僅切一齒的齒形來代表全部的齒形.  {, w3 \  |9 T) |/ e& I
回复 支持 反对

举报

tianlifang88
发表于 2014-12-20 20:26:27 | 显示全部楼层 来自： 中国广东广州
类似这种异形齿不好画
回复 支持 反对

举报

keilei001
 楼主| 发表于 2014-12-20 21:35:28 | 显示全部楼层 来自： 中国浙江嘉兴
ryouss 发表于 2014-12-20 20:02 static/image/common/back.gif
4 g) J! v, Y' A% }" P這種異形体的漸開線齒形不會做,7#僅是大概草略的畫畫,
' b6 y* n; a1 a2 L& f5 A/ S每個齒形漸開線基圓半徑皆不一樣,不可能僅切一齒的 ...
1 Q" C7 }; S- ]) f
多谢梁大回复。
7 e1 F- U2 N$ u) ^! ^% E# }: y那么，这对鹦鹉螺齿轮是不是严格意义上的齿轮呢？
回复 支持 反对

举报

ryouss
发表于 2014-12-20 21:41:02 | 显示全部楼层 来自： 中国浙江嘉兴
keilei001 发表于 2014-12-20 21:35 static/image/common/back.gif
8 I- W2 q& K& K1 ~7 \多谢梁大回复。' ~9 f0 H, B0 S) z! Z. f$ x
那么，这对鹦鹉螺齿轮是不是严格意义上的齿轮呢？
$ q4 D! W# X. K$ k; I2 M
對於鹦鹉螺齿轮的知識是一片空白,網路查資料也沒結果,9 e9 H- j) d$ Y8 T+ o1 q# }+ X
不知你有否相關資料提共分享.
回复 支持 反对

举报

keilei001
 楼主| 发表于 2014-12-21 01:26:24 | 显示全部楼层 来自： 中国浙江嘉兴
本帖最后由 keilei001 于 2014-12-21 06:17 编辑 - W# n: t0 `$ w9 E; \' V- H8 a/ _8 Y
ryouss 发表于 2014-12-20 21:41 http://www.3dportal.cn/discuz/static/image/common/back.gif
& h, r& E- E7 k, C  I9 f對於鹦鹉螺齿轮的知識是一片空白,網路查資料也沒結果,% L4 w5 y9 o# o7 `( g3 ^% [
不知你有否相關資料提共分享.
9 B$ z  F4 o  h; O
数学是我短得不能再短的短处，/ p' q4 O/ C% z9 a: ]. m. j
以我的底子，平时跟梁大学习充其量也只是学得了形而学不了神，只能拿鱼而学不了渔。
. e+ E9 b6 ^8 g) j加上曲线曲面之类在平常的工作中也很少用到，就更加两眼一抹黑了。  P6 A+ H- i! S4 k& Q) V! f4 m/ C
但我想，对数螺线按理也是有规律的曲线，可不可以用椭圆齿轮的方法考虑齿形呢？
# V- {8 b8 g0 l8 }7 V收集了些齿轮的资料供梁大参考，放在网盘里，请梁大下载
. z. \: e) e. d/ S8 V2 V* G& |http://pan.baidu.com/s/1D81Im
3 ~$ r4 X; C$ C0 |5 e
# N$ d6 a' G9 I! \2 v下面这个也供梁大参考
* ?: }% j  R& Z
8 ^* [( i9 Y9 k1 Ahttp://wenku.baidu.com/link?url= ... NCjhypqg7fAgAoeEoaC
回复 支持 反对

举报

zhqlmy7273
发表于 2014-12-21 07:03:51 | 显示全部楼层 来自： 中国辽宁本溪
感觉像是某种计数器的传动吧？？？？？？？
回复 支持 反对

举报

ryouss
发表于 2014-12-21 08:13:49 | 显示全部楼层 来自： 中国浙江嘉兴
keilei001 发表于 2014-12-21 01:26 static/image/common/back.gif
( d2 \5 F0 M& D# q数学是我短得不能再短的短处，3 H- W! q: z5 S, g* z
以我的底子，平时跟梁大学习充其量也只是学得了形而学不了神，只能拿鱼而 ...
$ P2 V4 ?* c+ u8 F; o
非常感謝堤供資料,. \9 h2 I& @8 g. ~# `- t: K
如下Motion模擬參考了
9 U3 n. J' e) Q! J

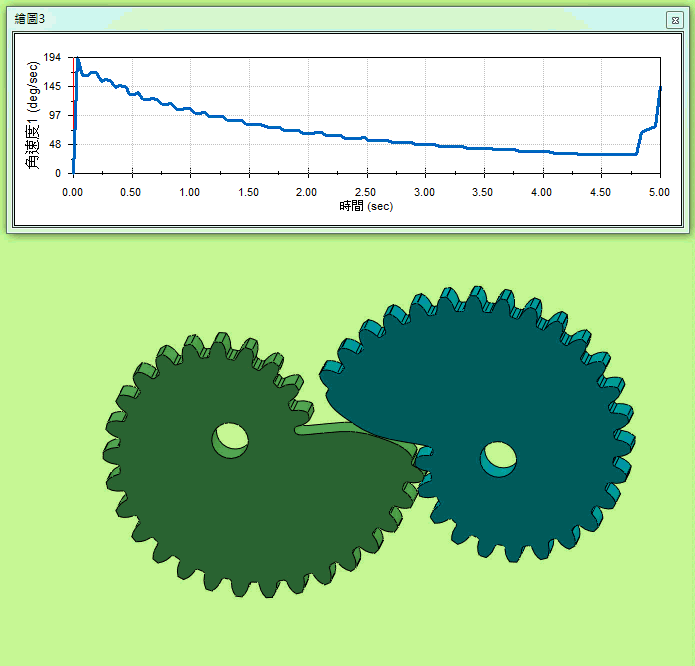

7 q/ f0 Q& x: G1 q; i7 W0 p9 R SS1.gif
回复 支持 反对

举报

keilei001
 楼主| 发表于 2014-12-21 11:21:31 | 显示全部楼层 来自： 中国福建厦门
梁大厉害。( a8 r! o6 x# y- R9 l: s. |) m9 w

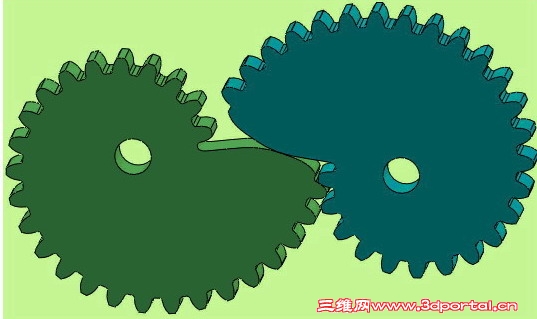

发现两齿轮有脱开的时候，这时靠两圆弧的滚动来过渡吗？
. `. V- I* o9 k4 `" d7 E( ^7 b, C8 w4 {! p3 Y' c( F9 d

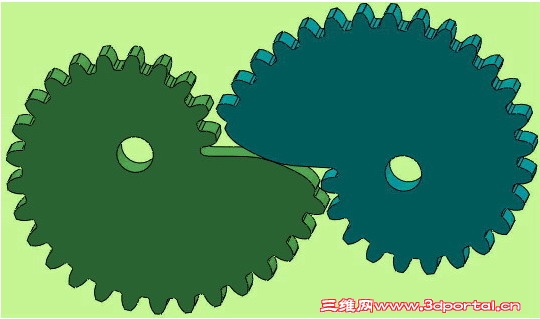

p91.jpg 2 z5 U1 P4 Z4 c8 P2 y
回复 支持 反对

举报

ryouss
发表于 2014-12-21 12:28:00 | 显示全部楼层 来自： 中国浙江嘉兴
本帖最后由 ryouss 于 2014-12-21 12:38 编辑 + r; C: q; L. [/ N0 v8 r6 m
keilei001 发表于 2014-12-21 11:21 static/image/common/back.gif
7 i) f6 l% C) _: ]梁大厉害。/ o* |+ ~' A: q* t+ o& `% ^
发现两齿轮有脱开的时候，这时靠两圆弧的滚动来过渡吗？

  v( t9 E& _* ]' O0 ]9 ?' U兩齒脫開時靠長斜面,類似凸輪狀況了,如圖1  ^) g! E) V7 T8 r
之後齒型再嚙合,如圖2
$ k0 D, @1 m! w) @看角速度圖表沒中斷就正常
& ?6 \4 P9 C1 ?3 u) e- a: t2 ]# [) ^" K9 s0 g& H
另7#的曲面伸長可以省略,如圖3
# k/ e4 m6 r" \) C/ O

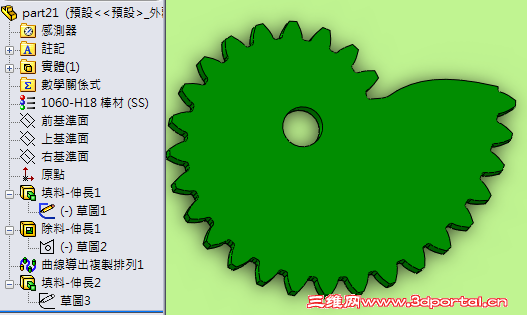

3 P$ E) u# T- v' \3 K( m/ F圖1  t4 j% q2 d6 x$ G6 ~1 f- v( u2 J

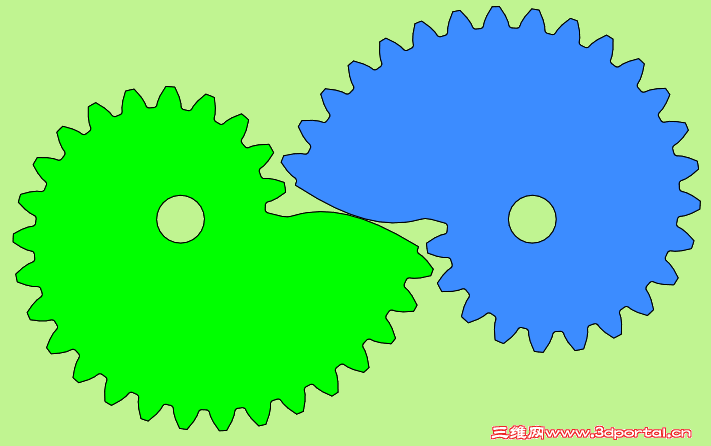

* m) R! C0 H5 Q+ X- U- e2 E" P; o 1.png
+ T$ u! ?  {% k1 B. e( s: l' d# E4 x& |& c" f
圖2
; o/ P% E& r) t$ m! g0 y6 U/ H# V& `% U/ p; i

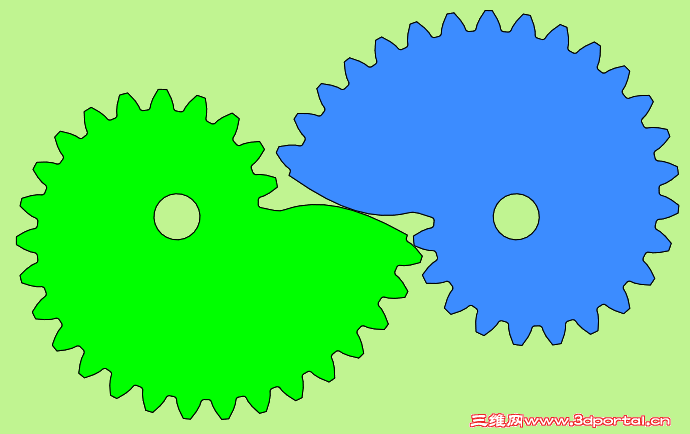

2.png 1 Z1 P1 w) L' \. \" c

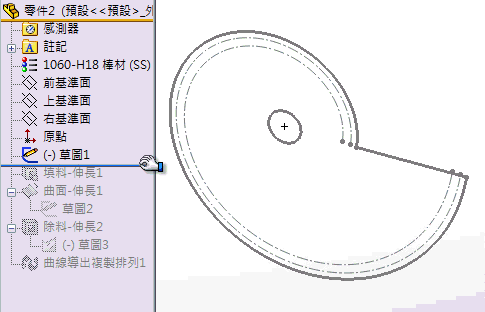

. J4 h) L- s" f6 j. w: I圖3  H6 W5 [( `, F- ^+ J1 k, Q
回复 支持 反对

举报

xiongbing
发表于 2014-12-21 12:56:08 | 显示全部楼层 来自： 中国广东梅州
赞一个！！！太牛！！
回复 支持 反对

举报

weichen2008
发表于 2014-12-22 00:08:18 | 显示全部楼层 来自： 中国浙江宁波
这个传动值得深思,有些机构传动需要此快彼慢来回转换的要求,这个就很容易实现了
回复 支持 反对

举报

fofoloveyh
发表于 2014-12-28 08:27:02 | 显示全部楼层 来自： 中国广东韶关
高手啊！学习了
回复 支持 反对

举报

心无旁骛
发表于 2014-12-28 10:21:13 | 显示全部楼层 来自： 中国广东东莞
梁大忒厉害啦，小弟实在是佩服啊
回复 支持 反对

举报

心无旁骛
发表于 2014-12-28 10:22:26 | 显示全部楼层 来自： 中国广东东莞
心无旁骛 发表于 2014-12-28 10:21 static/image/common/back.gif0 }& u  N3 h, W3 r" m
梁大忒厉害啦，小弟实在是佩服啊

0 U2 @# V7 |! [2 D  s3 g& P. i兄弟我目前还只能整出直齿轮的传动了% }3 f; D$ v$ W& M1 _" ]5 Z8 c" M( c

点评

ryouss
多動手嘗試逐步就駕輕就熟了,不要怕失敗,從失敗中還是可以吸汲經驗的.  发表于 2014-12-28 10:56
回复 支持 反对

举报

moren2004
发表于 2014-12-28 11:09:32 | 显示全部楼层 来自： 中国天津
长见识了，谢谢
回复 支持 反对

举报

心无旁骛
发表于 2014-12-28 11:16:36 | 显示全部楼层 来自： 中国广东东莞
心无旁骛 发表于 2014-12-28 10:22 static/image/common/back.gif, y! v5 l8 ?+ f, @4 ~0 L
兄弟我目前还只能整出直齿轮的传动了
0 d+ K- T: n" s! U+ N$ Q5 b
嗯，谨遵梁大教诲
回复 支持 反对

举报

zaq1212
发表于 2014-12-28 18:02:31 | 显示全部楼层 来自： 中国北京
有回复有下载 有顶起
回复 支持 反对

举报
