草图边线等距关系~！

Nmob · 发表于 2014-12-17 08:47:23

您需要登录才可以下载或查看，没有帐号？注册

x

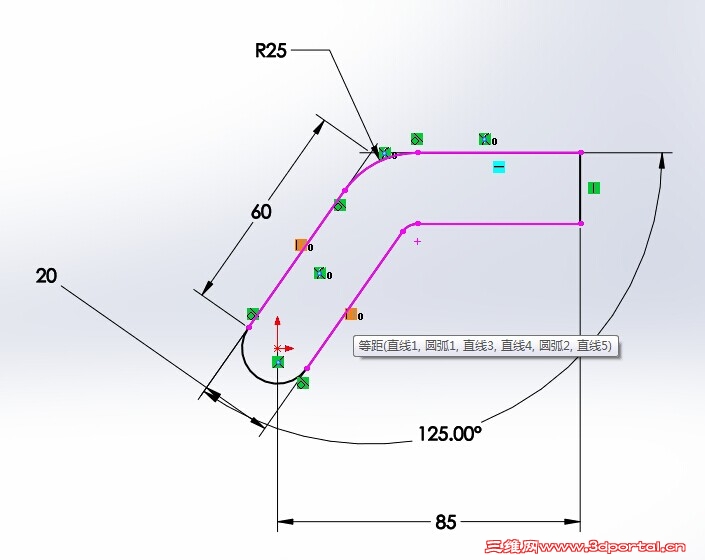

如图，草图如何将它们添加等距关系。
我附上原文件，求指导！！！

凤九天 · 发表于 2014-12-17 09:28:08

你那两组等距的边线只要画出一组,然后用等距实体即可实现

我爱用acad · 发表于 2014-12-17 10:28:18

本帖最后由我爱用acad 于 2014-12-20 11:19 编辑

画出上面的2直线和R25弧，然后等距20（选中2直线和R25弧）就好，注意等距方向！

Nmob · 发表于 2014-12-20 11:17:06

凤九天发表于 2014-12-17 09:28 static/image/common/back.gif
6 z, t! Y' O8 Q- g m% n# |0 n你那两组等距的边线只要画出一组,然后用等距实体即可实现

恩，好的。谢谢，

Nmob · 发表于 2014-12-20 11:17:57

我爱用acad 发表于 2014-12-17 10:28 static/image/common/back.gif9 |2 k$ u1 g( K, h( X0 r
画出上面的2直线和R25弧，然后等距25（选中2直线和R25弧）就好，注意等距方向！

谢谢解答~~！！

我爱用acad · 发表于 2014-12-20 11:21:32

Nmob 发表于 2014-12-20 11:17 static/image/common/back.gif
. w; n( _8 d3 i# }* h$ X0 P+ {谢谢解答~~！！

应该是等距20，我写成25了，已修改。

Nmob · 发表于 2014-12-20 11:29:18

我爱用acad 发表于 2014-12-20 11:21 static/image/common/back.gif! S/ C- Z- Q$ Q7 H% t
应该是等距20，我写成25了，已修改。

你告诉我等距，我就知道了。SW草图绘图习惯不好，所以有时候请你们指导指导。希望找到合适自己的草图绘制习惯。

我爱用acad · 发表于 2014-12-20 11:36:51

没错，良好的绘图习惯很重要。可学习下下文：

老生常谈使用solidworks的规范习惯
http://www.3dportal.cn/discuz/fo ... amp;fromuid=1829035
