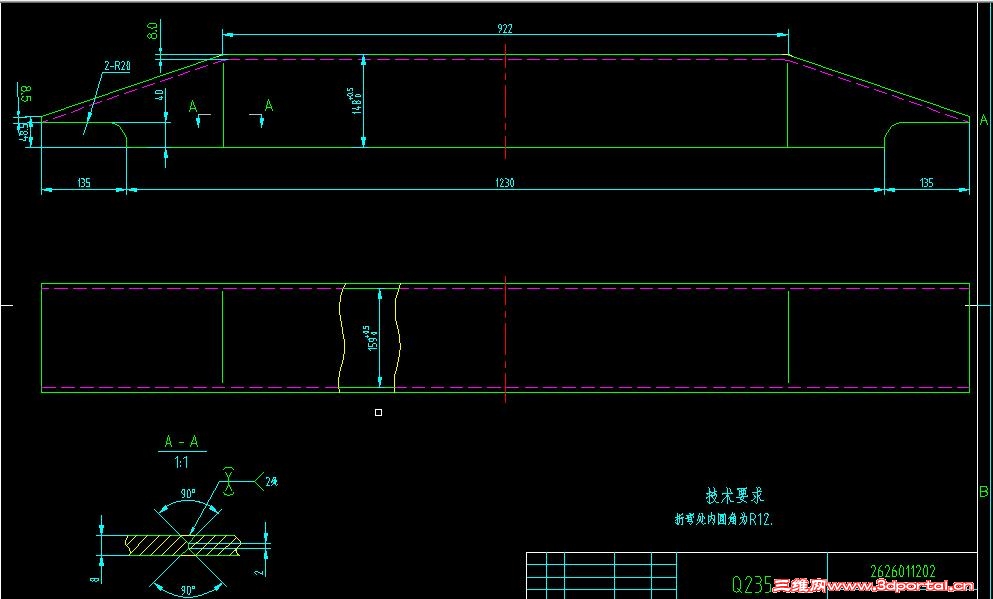

有哪位高手帮俺画一下这张图啊

jianmuguo · 发表于 2014-9-5 15:30:50

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

画了好长时间，还是画不出来，高手帮帮忙，谢谢大家

caption_cn · 发表于 2014-9-5 16:44:00

这是一个用ACAD直接出的焊件图纸
你要是直接使用SW的钣金按零件出的一样的是有点麻烦。
你把它拆了就容易了

jianmuguo · 发表于 2014-9-5 16:57:07

caption_cn 发表于 2014-9-5 16:44 static/image/common/back.gif
4 J2 Z$ A7 a+ ]1 ]5 l5 t/ r5 M这是一个用ACAD直接出的焊件图纸
1 M3 H0 w7 [ l3 ?8 B9 Z# p, ?! ?你要是直接使用SW的钣金按零件出的一样的是有点麻烦。8 e. ?+ a' P' O( {% s; N/ I
你把它拆了就容易 ...

这就是一个零件图，没法拆了啊，没别的办法吗

caption_cn · 发表于 2014-9-5 17:14:02

我的意思是你把它拆成2种零件
再装配起来
用装配体出工程图就简单了啊
再说它本身就是焊接的啊

jianmuguo · 发表于 2014-9-5 19:45:40

caption_cn 发表于 2014-9-5 17:14 static/image/common/back.gif
& k" Q2 e7 m. U& o5 U4 s4 Q我的意思是你把它拆成2种零件
( i e- a( C3 ]9 c* J8 s再装配起来
1 P( ?; o$ U& Z: W用装配体出工程图就简单了啊

整个是一个零件，不可以拼焊，折弯后，再把坡口焊接起来

jayballmc · 发表于 2014-9-5 21:25:17

边线法兰→编辑法兰轮廓

NC@jiang@nan · 发表于 2014-9-5 21:37:33

焊接也可以拉伸凸台呀，为什么一定要用钣金？

jianmuguo · 发表于 2014-9-5 21:56:30

NC@jiang@nan 发表于 2014-9-5 21:37 static/image/common/back.gif! U# `2 [7 s" w5 ] E
焊接也可以拉伸凸台呀，为什么一定要用钣金？

加工就是用板折弯折出来的，用钣金画比较合适点。你有其他的方法画出来吗

haobin0513 · 发表于 2014-9-6 20:06:11

用拉伸-抽壳-裁剪随意画一下。

NC@jiang@nan · 发表于 2014-9-6 21:31:03

NC@jiang@nan 发表于 2014-9-5 21:37 static/image/common/back.gif1 `6 \' D0 B/ I: x0 q4 p- s( \& s5 W- U3 c
焊接也可以拉伸凸台呀，为什么一定要用钣金？

那你就用边线法兰做吧。个人觉得这个东西用焊件做更简单点吧

caption_cn · 发表于 2014-9-9 09:17:34

jianmuguo 发表于 2014-9-5 19:45 static/image/common/back.gif3 u$ X7 j5 s. t5 |
整个是一个零件，不可以拼焊，折弯后，再把坡口焊接起来

不是零件不行
只是稍微麻烦一点。

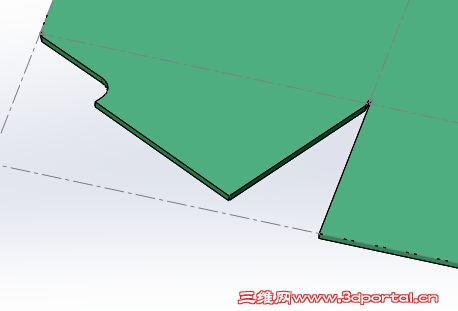

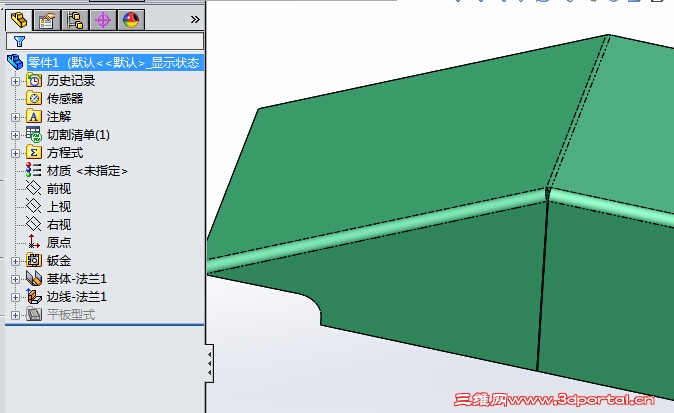

直接扳弯，然后自己编辑法兰形状就行了。
32014SP3

caption_cn · 发表于 2014-9-9 09:19:18

只是示意了一下，尺寸没有按图

huwenliang · 发表于 2014-9-9 10:53:25

11楼是正解。只是楼主给的图标注尺寸最好能将48.5改标注为角度尺寸19度。

无有间 · 发表于 2014-9-9 17:32:51

一般画出形状，在工程图标注清晰即可以

yingjie456 · 发表于 2014-9-9 19:57:37

拉伸抽壳不行吗？

小小男孩儿 · 发表于 2014-9-9 21:35:44

LDA单梁的主梁U形折弯？你是做起重机的？

txz1314 · 发表于 2014-9-9 21:44:55

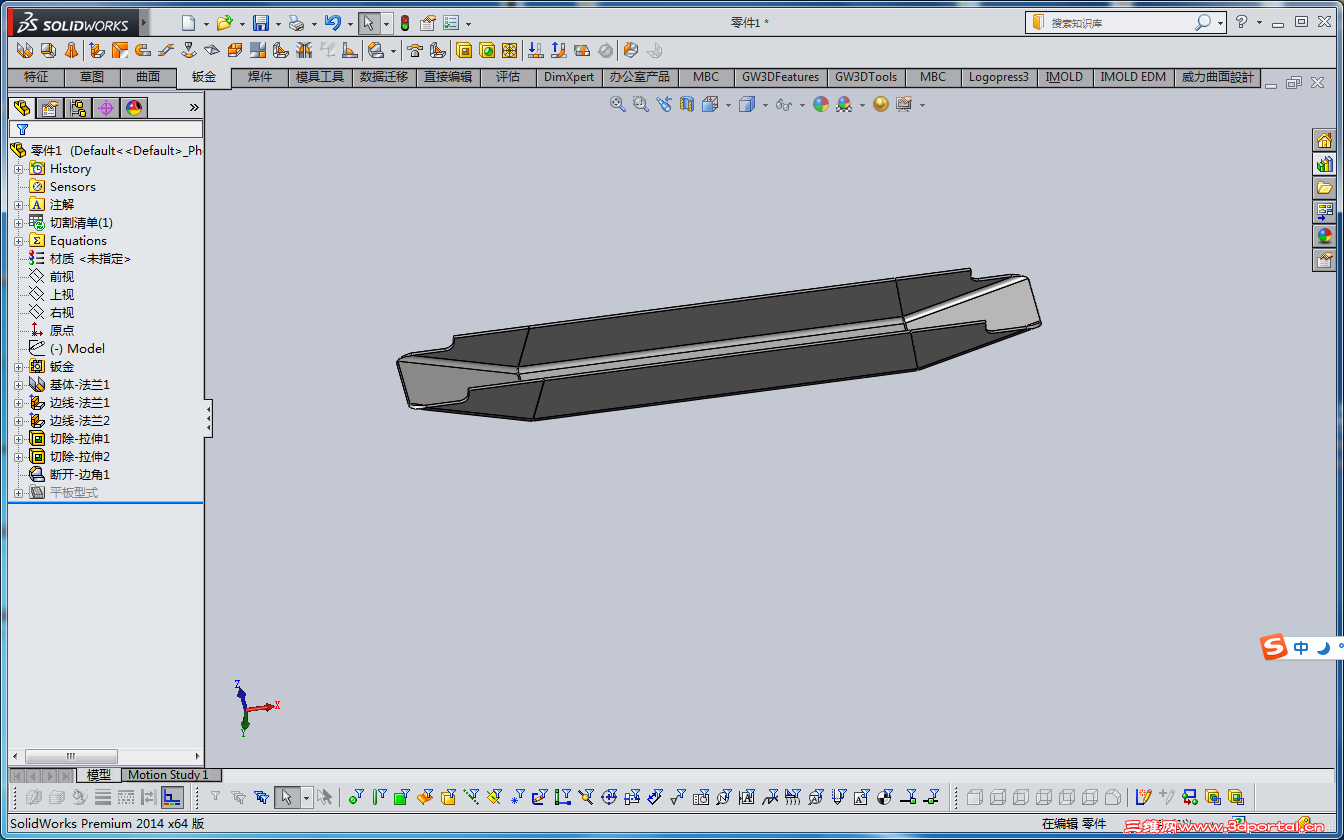

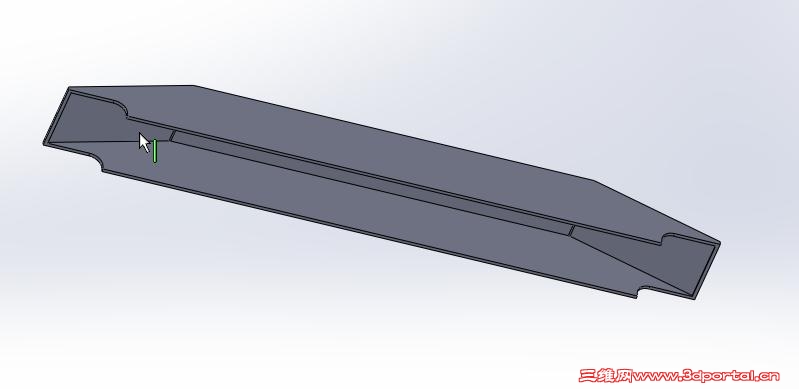

画了一个，是这样吧

qiyuezhuifeng · 发表于 2014-9-10 09:27:43

看来2014版还是有改进的

yulei874977 · 发表于 2014-9-10 10:06:23

学习了，刚开始用
