[已解决] 工程图出图中心线问题

[复制链接]
发表于 2014-8-18 16:52:51 | 显示全部楼层 |阅读模式 来自: 中国四川乐山

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
六方孔怎么标注中心线,一直没解决,我都是用笨法,画相切园,然后标园中心线……不知朋友门怎么解决的……
发表于 2014-8-18 19:50:50 | 显示全部楼层 来自: 中国陕西西安
直接手动画出中心线,然后再进行标注。
 楼主| 发表于 2014-8-19 08:37:11 | 显示全部楼层 来自: 中国四川乐山
寂静天花板 发表于 2014-8-18 18:56 static/image/common/back.gif9 u  ?$ \- a0 ]! |- P* ?0 `
六方孔如果用草图的多边形工具画的,那在工程图中就直接显示那个草图,而草图多边形工具是自带相切圆和外接 ...
' P, h9 I5 T& M0 J( i2 |
可以是可以,但总觉得不是很方便,打印的时候草图还需要隐藏吗
发表于 2014-8-19 11:02:30 | 显示全部楼层 来自: 中国台湾彰化县
託悶神老大的福,解決這問題方便得很~~~
8 f, g9 Z! T8 @$ l8 a8 C( K

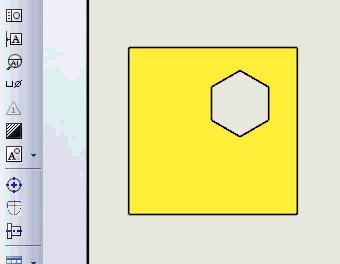

8 X/ {) ?( }: d9 s$ }2 P capture-1.gif , q7 D8 S. m3 Q3 P  l8 {

评分

参与人数 1三维币 +3 收起 理由
chenjun520601 + 3 应助

查看全部评分

发表于 2014-8-19 11:11:54 | 显示全部楼层 来自: 中国台湾彰化县
本帖最后由 gt.adan 于 2014-8-19 11:30 编辑
) x9 b2 e$ l) c0 ~
啥都没准 发表于 2014-8-19 08:37 static/image/common/back.gif0 j: q  Y( K7 z. j2 M, m7 ]
可以是可以,但总觉得不是很方便,打印的时候草图还需要隐藏吗

( t: x% P: p# [, e如果不是像悶大使用宏來完成,那麼天花板前輩的回答就是標準答案!當然,打印時必需隱藏草圖!

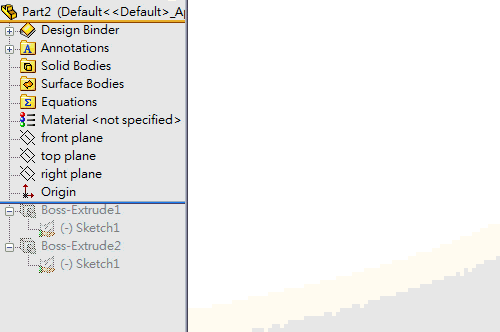

# j+ g% f7 N3 d其實也還有其它方法,例如製做不相干的圓柱實體,讓系統在出工程圖是自動標註中心線。' Y) E5 e# G+ E6 H) G
這和天花板大說的不太相同的是…
8 i3 c5 W5 L; ]8 Y- y; [) z前者必需顯示草圖圓,手動標註中心線(不是自己畫),然後隱藏草圖。
# m/ @9 B3 L( d" G% @後者無需以上過程,系統會自動標註圓柱的中心線,完成後將之隱藏,缺點就是會多一個實體…
& a7 W4 f: w5 i. t8 H/ U% M5 p  P$ i5 o( T8 w  M
 楼主| 发表于 2014-8-19 11:56:30 | 显示全部楼层 来自: 中国四川乐山
gt.adan 发表于 2014-8-19 11:11 static/image/common/back.gif4 K$ G% _; D' z# a6 D
如果不是像悶大使用宏來完成,那麼天花板前輩的回答就是標準答案!當然,打印時必需隱藏草圖!9 X/ J" b# x& B6 D- O
其實也還 ...
* l& D$ D2 p& {  p
首先非常感谢啊丹老师关注,如果老师有宏的话可以共享的话,那就更加感谢了,刚刚接触钣金类产品,冲六方孔很常用,希望可以有利于出工程图
发表于 2014-8-19 20:59:31 | 显示全部楼层 来自: 中国广东深圳
gt.adan 发表于 2014-8-19 11:02 static/image/common/back.gif+ Y! E) W  ]# Y& [" `$ n, s+ f3 o
託悶神老大的福,解決這問題方便得很~~~
/ E7 L( E* F5 w: K
请问下大神,此宏是否就是你另一个分享自动标注中心线的那个宏?
发表于 2014-8-19 21:44:48 | 显示全部楼层 来自: 中国台湾
NC@jiang@nan 发表于 2014-8-19 20:59 static/image/common/back.gif
: X  O% L6 F  ^! [- N7 [! D& k请问下大神,此宏是否就是你另一个分享自动标注中心线的那个宏?
6 P; P4 t# O. Q$ A: I6 l
正是~~~~~~~~~~
发表于 2014-8-19 22:56:46 | 显示全部楼层 来自: 中国台湾
gt.adan 发表于 2014-8-19 11:11 static/image/common/back.gif
9 R, y/ s9 u6 t( s6 y  o3 U如果不是像悶大使用宏來完成,那麼天花板前輩的回答就是標準答案!當然,打印時必需隱藏草圖!
3 ]1 p: ?1 b$ @0 V% h其實也還 ...

* g; s# d5 B. F* H老實說~若不以宏
1 G. u$ r5 K! s7 K! m% C3 G草圖比較簡單吧~
发表于 2014-8-20 08:13:09 | 显示全部楼层 来自: 中国广东深圳

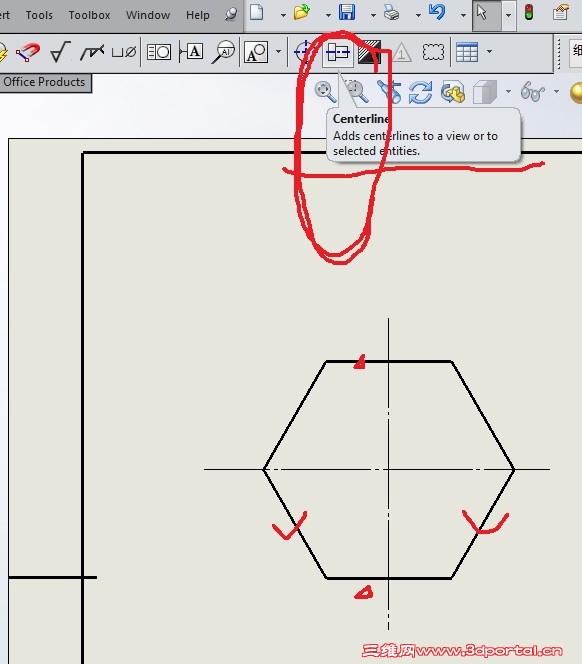

7 ]& q0 g/ [9 o6 Y, {# J这样不符合你的要求么?
$ {& F6 b) |& s) Y3 v, ~ 中心线.jpg
发表于 2014-8-20 09:31:32 | 显示全部楼层 来自: 中国浙江温州
ugforrest 发表于 2014-8-20 08:13 static/image/common/back.gif5 x+ h# V- o  u0 q; B2 p# n
这样不符合你的要求么?
5 c  Q+ s+ i( n; ?& o3 p) K
就是还要手工拉长中心线...
