扫描不成功求高手帮忙！

lxq11047

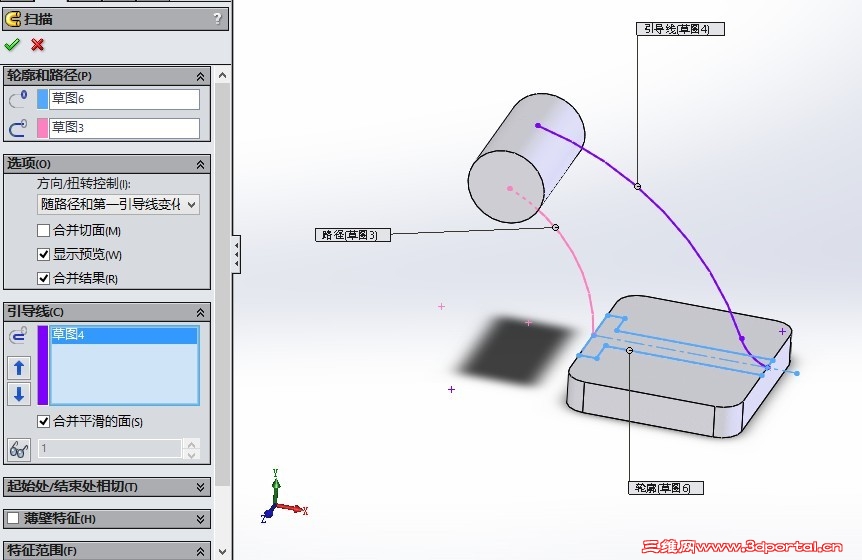

扫描加引导线不成功，求高手帮忙。。。
零件28.rar (85.29 KB, 下载次数: 20)

2014-7-21 15:09 上传

点击文件名下载附件
$ F6 O; V- z: {; g

lxq11047

tolam

路径有冇穿透这图是入门的

shimingqw

零件打不开，提示版本过高

lxq11047

shimingqw 发表于 2014-7-21 16:43 static/image/common/back.gif
零件打不开，提示版本过高

嗯，图是14版本画的

lxq11047

tolam 发表于 2014-7-21 16:40 static/image/common/back.gif
路径有冇穿透这图是入门的

2 x0 X0 A% V1 @3 S& `有重合，不知哪里出问题了，请指教

gt.adan

lxq11047 发表于 2014-7-21 16:45 static/image/common/back.gif
6 d2 Q0 i- o% e7 ?+ `- G% Y* ~0 _2 v' y有重合，不知哪里出问题了，请指教

# h5 y- h: A2 u. w# t* B, @掃描最重視的是與路徑和導引線的「穿透」關係，而不是重合…
再者，樓主的輪廓草圖繪製有待改進…改了下作參考。

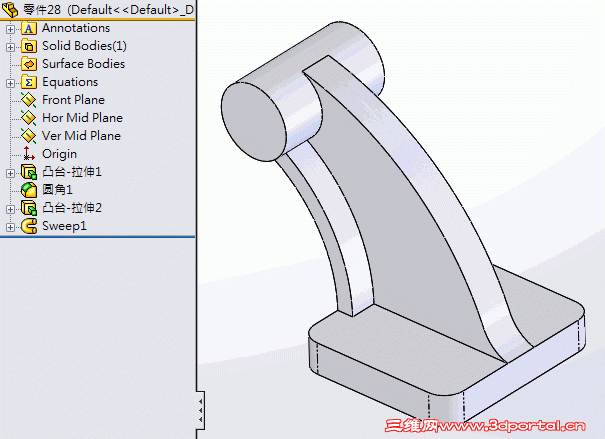

打開後全選特徵右鍵解除壓縮可見模型。 零件28.rar (33.74 KB, 下载次数: 25)

2014-7-21 18:07 上传

点击文件名下载附件
2014

7 X2 A/ p$ I% Z, y1 d( T

tolam

丹神出手

lxq11047

gt.adan 发表于 2014-7-21 18:08 static/image/common/back.gif
) A: e3 ?6 M! ~+ \+ b, _$ H掃描最重視的是與路徑和導引線的「穿透」關係，而不是重合…
3 e, j  b9 h8 m5 F- _! _; a* c再者，樓主的輪廓草圖繪製有待改進…改了下 ...

% I2 A4 H, z5 N8 o* l非常感谢

gt.adan

lxq11047 发表于 2014-7-22 09:37 static/image/common/back.gif
+ v, C9 ]8 F3 k" P3 B非常感谢

不客氣~~~~~

lijunq

阿丹给个13版的吧

gt.adan

lijunq 发表于 2014-7-22 16:41 static/image/common/back.gif
阿丹给个13版的吧

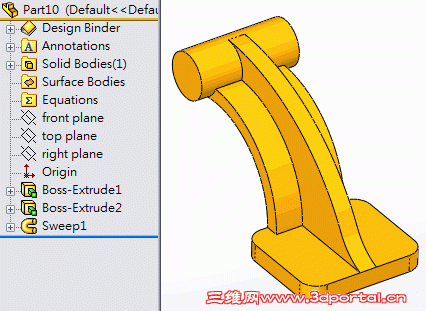

/ V8 F3 t: U" z( T2 [隨手拉下…尺寸沒按原圖… Part10.rar (120.37 KB, 下载次数: 13)

2014-7-22 16:51 上传

点击文件名下载附件
2012版

- _7 _1 L9 O, @
- E* d8 O/ y4 N8 b

heat_ice2000

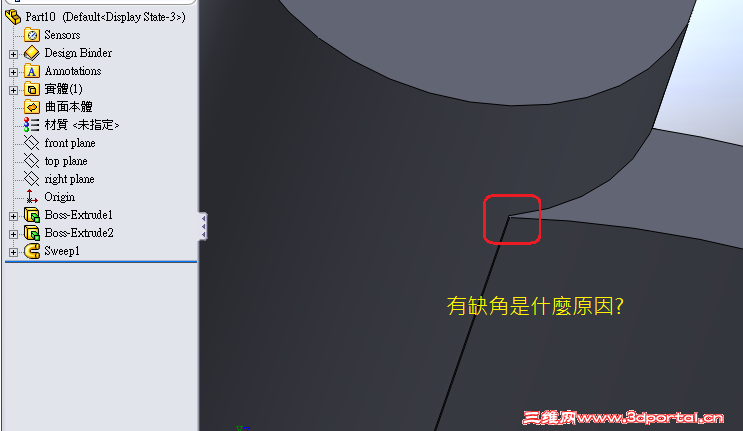

會有這種情形,要如何解決?

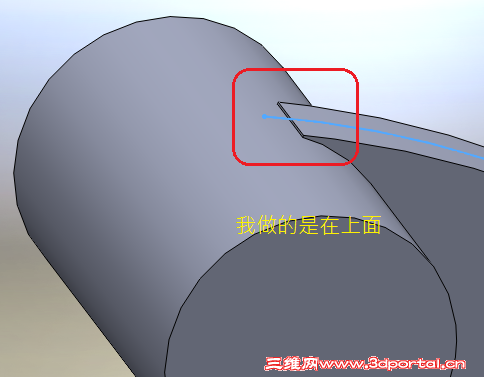

我做的也會這樣,是在上面.

gt.adan

heat_ice2000 发表于 2014-7-22 20:28 static/image/common/back.gif
9 r9 J, G5 q" N7 V* T會有這種情形,要如何解決?
" }: a+ j8 K+ a6 Q
我做的也會這樣,是在上面.

  D" |' ]' I4 D& Y# b6 w% M路徑與導引線無法正確配合「走完」…

hecai

怎样解决？谢谢

wjiafu72

( }4 B  R( ]/ s0 w; k6 A- K* S

gt.adan 发表于 2014-7-22 09:51 http://www.3dportal.cn/discuz/static/image/common/back.gif
% w& l+ i2 J3 e  B不客氣~~~~~

  l/ ]* [+ K) m( @6 |  j8 U! v9 B
, l' S" H/ i' A8 t丹大侠，帮我看下。我这个问题在哪？谢谢！

Ｄａｗｅｉ

这是教程上的吧，主要是穿透

lijunq

谢谢，啊丹了

gt.adan

wjiafu72 发表于 2014-7-23 10:54 static/image/common/back.gif
丹大侠，帮我看下。我这个问题在哪？谢谢！

' v9 y5 ~; J: {8 i您好…下次附件請註明版次…
1 ]3 Q; K1 U/ B, V$ @0 w

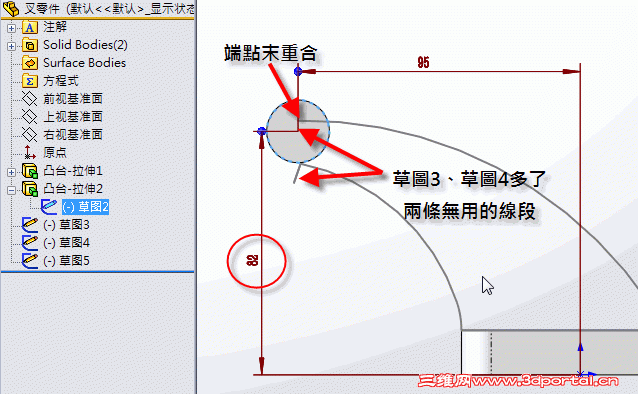

2 l- l0 R6 L$ Y5 I3 _! \$ ]大概看了一下…把拉伸2的草圖修改一下尺寸(如下)，就能發現箭頭指出的錯誤。
再者，輪廓草圖5的定義幾乎完全錯誤！很多不需要的限制可以刪除，重點在我之前說的「穿透」。
檔案改好了，給您當參考… 叉零件.rar (115.32 KB, 下载次数: 4)

2014-7-24 12:19 上传

点击文件名下载附件
2012版

9 ~' D1 C# U3 X% o

wjiafu72

gt.adan 发表于 2014-7-24 12:19 static/image/common/back.gif
9 H/ ]# I2 Q- U! O您好…下次附件請註明版次…
) l6 D7 i+ x' j/ F& L: r' X) L1 {( Z
1 L. H7 x5 j( K3 Y# P: N8 F. x大概看了一下…把拉伸2的草圖修改一下尺寸(如下)，就能發現箭頭指出的錯誤 ...

8 y/ h+ q: n9 U十分感谢丹大侠，终于找到了问题的所在。有一点不明白。为什么只有把草图2改尺寸才能发现多余的线段？真的感谢！

gt.adan

wjiafu72 发表于 2014-7-24 14:51 static/image/common/back.gif
6 K4 T& g4 N1 \/ c4 |+ `十分感谢丹大侠，终于找到了问题的所在。有一点不明白。为什么只有把草图2改尺寸才能发现多余的线段？真的 ...

; N4 s; S- o2 m. J1 s以草圖3草圖4都有的情況來說…應該是您之前畫的
$ c$ c% G+ V( Q8 v: L! J但後來更動尺寸以致於造成長度變得極小而沒注意…
7 Z+ @4 k; `' U0 q6 p3 |: y
& @% x8 t, ~! S+ G  L

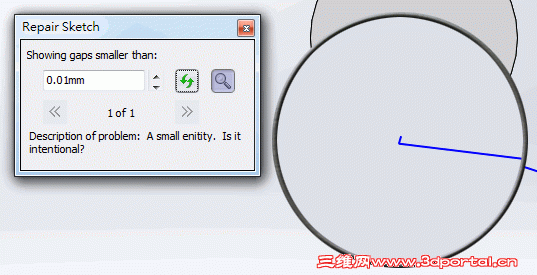

- g0 b! {/ v$ b3 {- D0 J另外，草圖有一個「修復」功能，可以檢查極短的圖元，避免這種情況發生。
) C! z" O2 h) o5 q

骚丽的蜗壳丝

' f. G: S' |; J% q( k+ \0 V

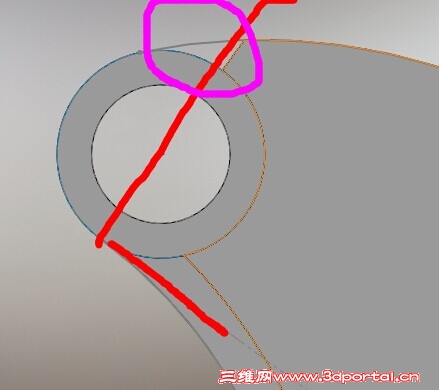

! p# N' X9 f+ [8 V  T( h- X' I为什么我这个缺少一块？
0 @7 K& i% |+ B' i

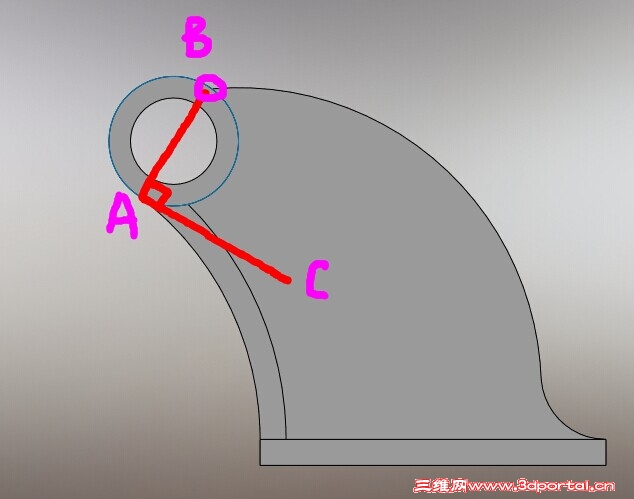

! Z+ o/ a4 s5 g/ m- k这个模型上面的如果是引导线，就一定交汇于下面路径的法线上才行？

2 }: p; e* Z* s7 u( j4 B
