[求助] 关于solidworks中的投影图

[复制链接]
发表于 2014-4-20 14:13:38 | 显示全部楼层 |阅读模式 来自: 中国北京

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
求助一下关于solidworks中的零件的投影图的问题。
/ Y8 F0 ^, C( F% E% z# z1 G+ X, M我现在有一个零件先看看他在各个方向上的一个投影图,不只是各个轴向上的,我把各个方向上的投影图都输出出来做进一步的分析。不知道应该怎么做。% ]! Q; ^) R* i

* P7 o  O- w) y5 w' t+ c4 c* P
发表于 2014-4-20 15:07:33 | 显示全部楼层 来自: 中国上海
在工程图上直接拖就可以啊
发表于 2014-4-20 15:14:03 | 显示全部楼层 来自: 中国陕西西安
主视图上右键--投影视图
 楼主| 发表于 2014-4-20 15:35:43 | 显示全部楼层 来自: 中国北京
我爱用acad 发表于 2014-4-20 15:14 static/image/common/back.gif
2 W- Z8 i* H& Y8 M: Z1 F8 ~$ q, C主视图上右键--投影视图

0 w/ m+ w, @" ?, N: \我试了一下好像只能产生特定方向的投影视图,好像不能产生任意一个角度的投影视图
发表于 2014-4-20 16:08:31 | 显示全部楼层 来自: 中国陕西西安
Robinbin 发表于 2014-4-20 15:35 static/image/common/back.gif
- F+ {" m2 G! ^. ^) m2 g我试了一下好像只能产生特定方向的投影视图,好像不能产生任意一个角度的投影视图

: E9 Y5 d1 g  A; h看一个特定方向视图时:" _3 e" k2 b$ L" y$ n6 M
选中轮廓线,右键--工程视图--辅助视图,可生成这一轮廓线的法向视图。. F/ f, ~! D: X

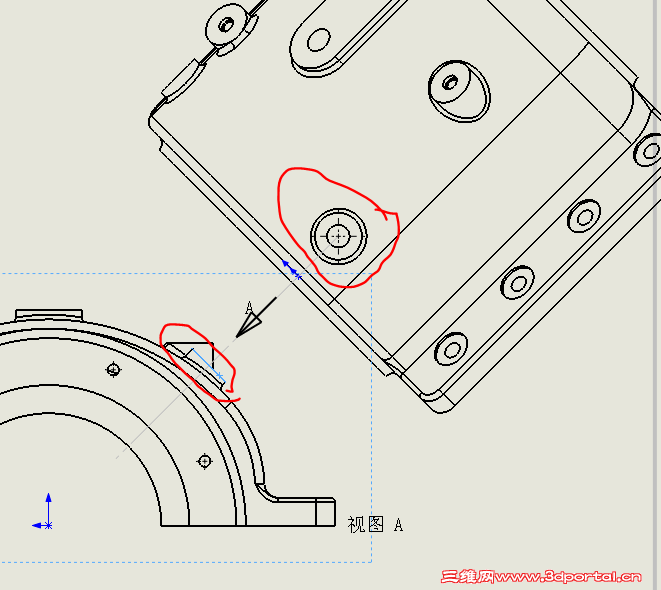

5 x" H! i) ?- s& M8 E/ ] 20140420-1.PNG
发表于 2014-4-20 16:25:26 | 显示全部楼层 来自: 中国陕西西安
本帖最后由 我爱用acad 于 2014-4-20 16:28 编辑
0 D/ J! Y6 P: ^9 f$ U- c8 R5 A
Robinbin 发表于 2014-4-20 15:35 http://www.3dportal.cn/discuz/static/image/common/back.gif7 j8 u/ h9 P* [& j) @" Q
我试了一下好像只能产生特定方向的投影视图,好像不能产生任意一个角度的投影视图
- L- Z* b  a8 y' \+ s, n

- k# y5 c7 p% M, a- j: Q产生任意一个角度的投影视图:
+ d& j, D/ Z* |% i' y/ I9 w  w) u$ y: A4 j& W

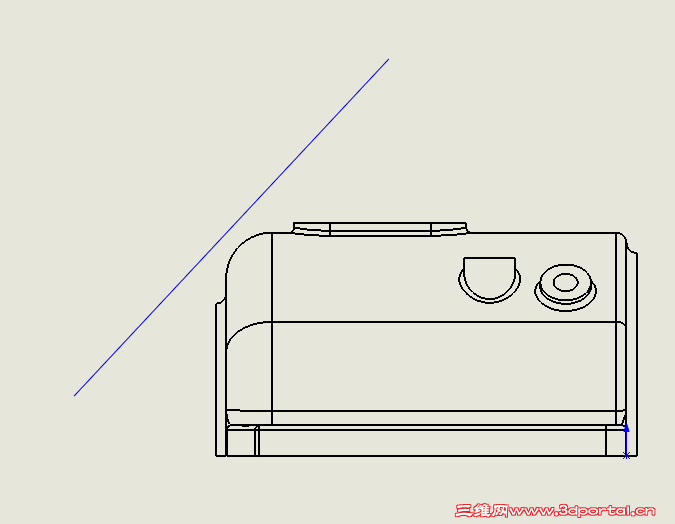

1、该角度的法向直线(相当于法向平面)! e$ A5 S) [) W" B5 {0 q& K
20140420-2.PNG * A: M8 v+ ?$ G: D
. m# K" \2 [" }' T

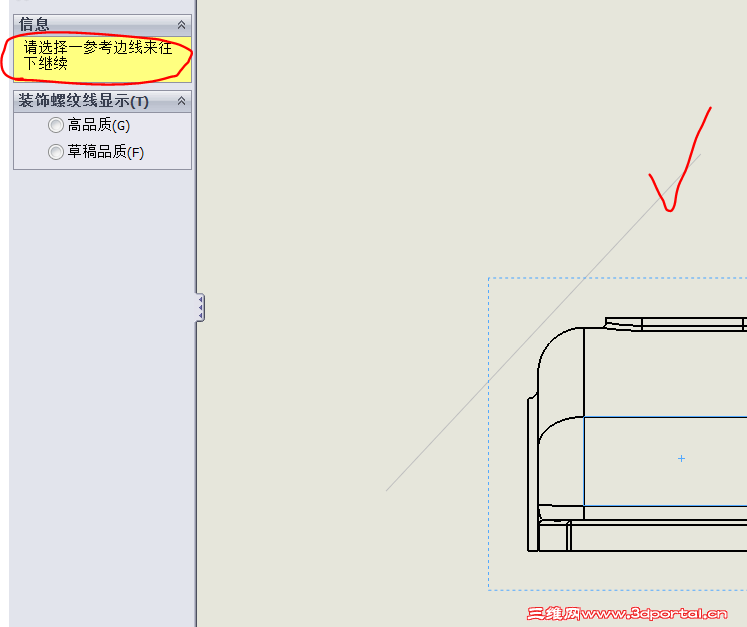

2、右键--工程图--辅助视图,选中所画的直线。
; e, v9 G+ E2 L3 k* ]7 A: Y$ e$ H) ^; D
20140420-3.PNG / P9 `3 i& R4 ^( a5 A
1 B" h( B) m8 Z9 O
3、得到所要的方向的投影视图。(还可用反转方向看相对方向的视图。)
4 D7 C# G* u( ^0 Z6 t  k( ^& U: X3 N/ m; D# z+ ]

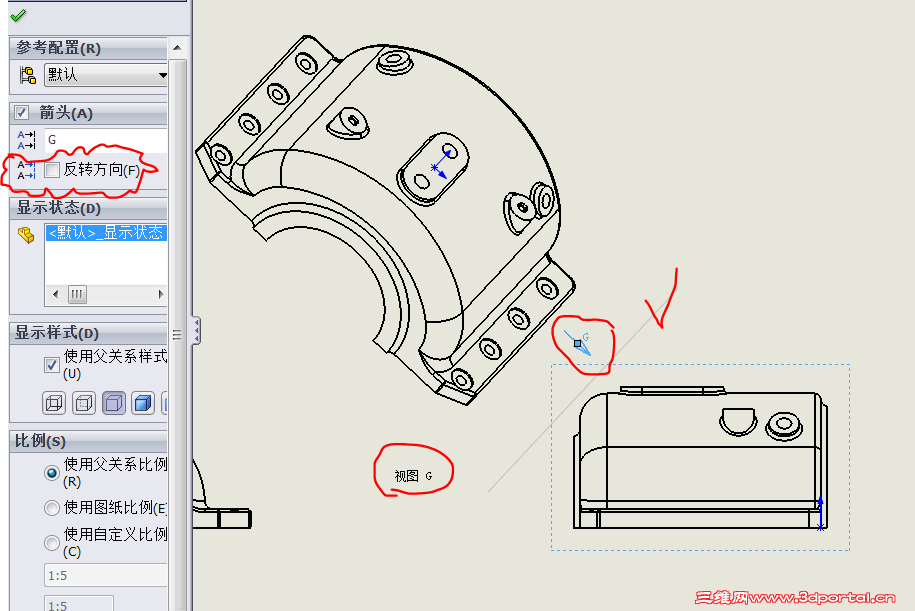

20140420-4.PNG 7 Z  u5 r( D+ `. I% T
, M3 |4 N. G8 a' O
(相对方向视图)

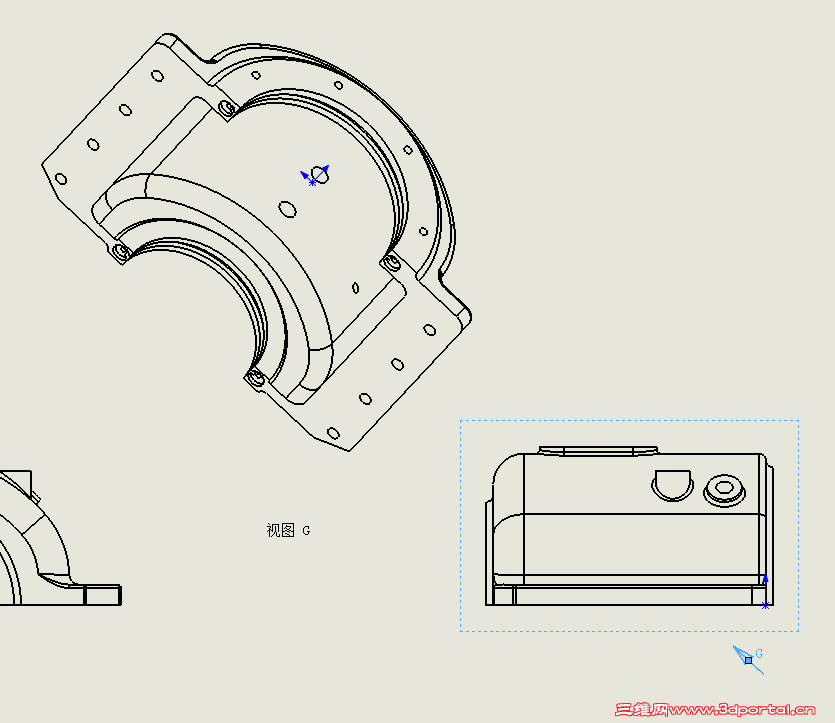

. m& b4 X4 v5 \  N, V1 k 20140420-5.PNG % ]* E; p% x" N- T# H# i
