求助变径三通的画法

小芝麻 · 发表于 2014-3-11 12:34:24

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

大家有没有关于画变径三通的教程，给分享一下啊

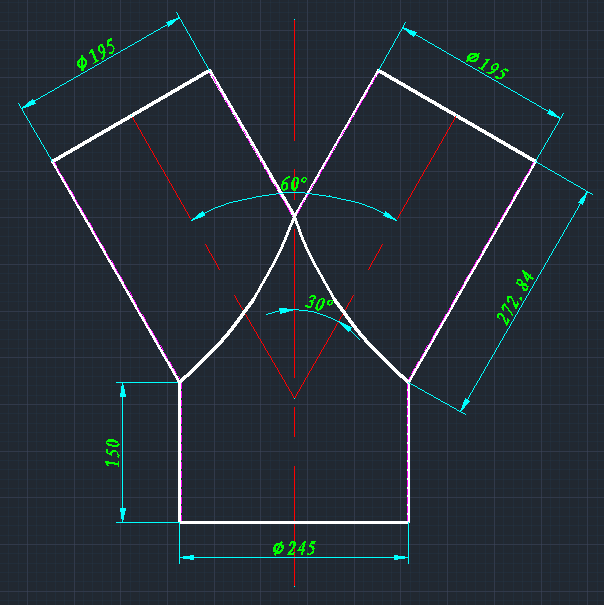

类似图片这样的对了图片板材的厚度1.5

笑迎风 · 发表于 2014-3-11 22:53:22

如果作为板金件的话把前面那两根管换成锥管就行，要不就是曲面过渡了吧

我爱用acad · 发表于 2014-3-12 00:38:30

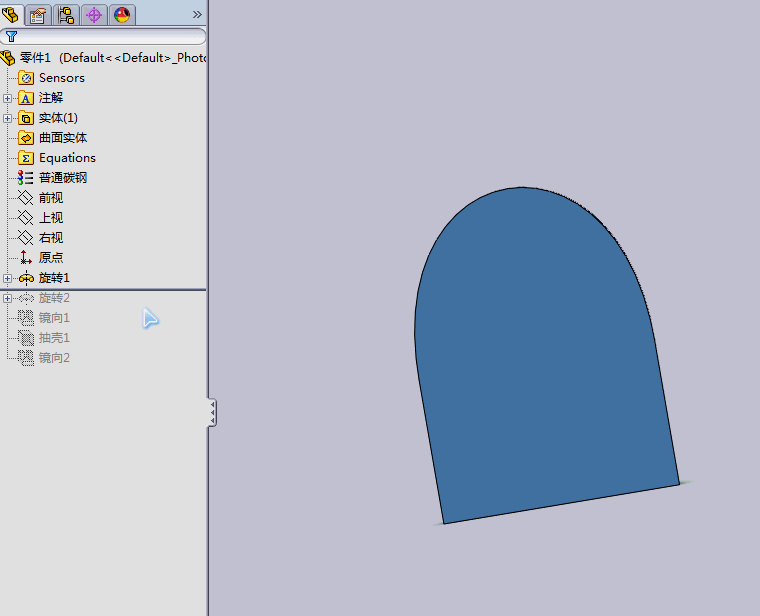

试画一个。

我爱用acad · 发表于 2014-3-12 00:39:04

还有。

我爱用acad · 发表于 2014-3-12 00:40:02

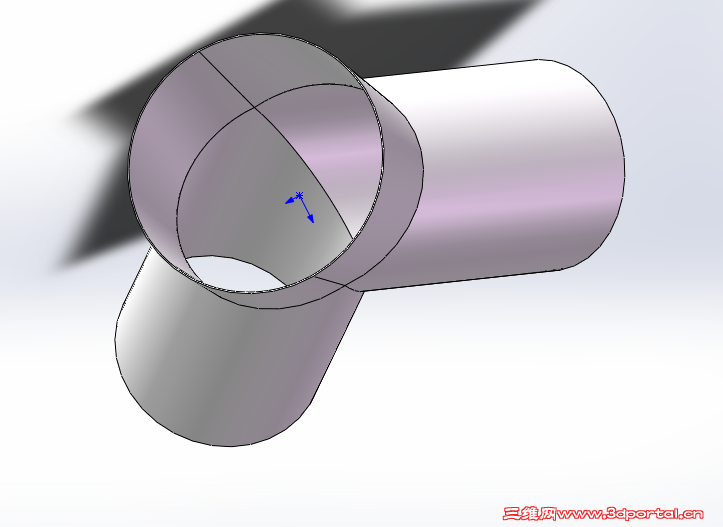

看看。请高手指点。

我爱用acad · 发表于 2014-3-12 00:49:28

上传源文件。
SW2012版，我没用压缩，把后缀名 .rar 改回 .sldprt 即可。

变径三通SLDPRT.rar (230 KB, 下载次数: 65)

gt.adan · 发表于 2014-3-12 09:47:48

本帖最后由 gt.adan 于 2014-3-12 10:05 编辑

我爱用acad 发表于 2014-3-12 00:40 static/image/common/back.gif
, y6 s& t. i3 o! c7 n; d9 q% m看看。请高手指点。

朋友有心了…但是按您這樣畫最大口徑的通頭不會是一個Ø245的圓

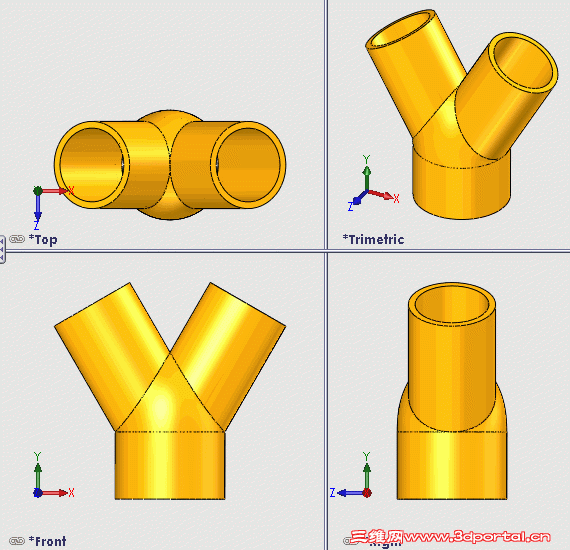

簡單做下請參考。

2014-3-12 上午 10-01-24.gif

我爱用acad · 发表于 2014-3-12 11:40:51

gt.adan 发表于 2014-3-12 09:47 static/image/common/back.gif% H0 P/ G; ~+ V: U5 u. S; W
朋友有心了…但是按您這樣畫最大口徑的通頭不會是一個Ø245的圓
{- g/ U6 U7 u/ G簡單做下請參考。

做的比我好。向你学习了。

gt.adan · 发表于 2014-3-12 11:47:15

我爱用acad 发表于 2014-3-12 11:40 static/image/common/back.gif
; F" R9 ]0 I* }做的比我好。向你学习了。

朋友客氣了…互相學習。

liuthree_3 · 发表于 2014-3-12 11:56:18

高手！也学习了！

小芝麻 · 发表于 2014-3-12 12:23:55

谢谢各位，3#楼做的跟我自己做的一样，但是不太符合图纸，感觉7#楼的更好一点，愿共享一下源文件

gt.adan · 发表于 2014-3-12 13:38:24

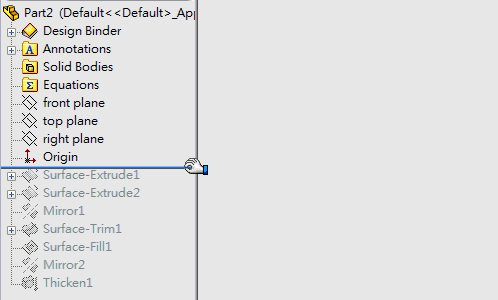

不嫌棄的話參考一下：

Part2.rar (45.76 KB, 下载次数: 51)

22553711 · 发表于 2014-3-12 15:25:16

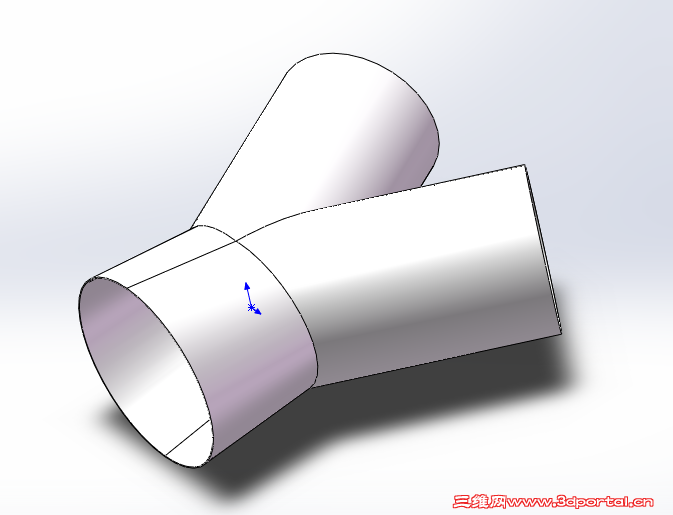

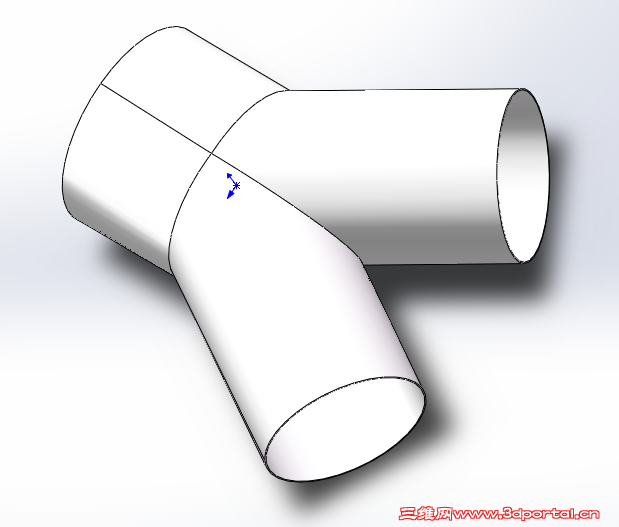

阿丹兄用曲面建模，俺来个实体建模，可能稍稍有些差别，

gt.adan · 发表于 2014-3-12 15:27:49

22553711 发表于 2014-3-12 15:25 static/image/common/back.gif: h" Z5 }& ^7 K _/ b
阿丹兄用曲面建模，俺来个实体建模，可能稍稍有些差别，

阿木好思路~~

jms鲁军 · 发表于 2014-3-12 21:26:56

都是高手高手高高手

22553711 · 发表于 2014-3-13 09:57:48

gt.adan 发表于 2014-3-12 15:27 static/image/common/back.gif
- r- `9 O8 r7 I' ~阿木好思路~~

丹兄回应好快。
曲面建模小弟不太会，所以只好采用实体了。
开始试了下，如果旋转整圆就不能抽壳。

gt.adan · 发表于 2014-3-13 10:21:23

22553711 发表于 2014-3-13 09:57 static/image/common/back.gif
( W9 N1 G0 E# ]2 P/ ]3 B2 U丹兄回应好快。8 {- Y" o! r8 E, `; P
曲面建模小弟不太会，所以只好采用实体了。
: ]! x! i; i6 C# B* Z2 n% e" z开始试了下，如果旋转整圆就不能抽壳。

阿木假謙虛…最好是曲面不太會…

hecai · 发表于 2014-3-13 16:34:02

按着大师的思路做了一遍OK。

菩提大树下 · 发表于 2014-3-18 18:46:41

高手啊小弟学习了
