[分享] 怎么理解工程图中的链接值?

[复制链接]
发表于 2014-3-10 15:43:23 | 显示全部楼层 |阅读模式 来自: 中国北京

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 halfsmoke 于 2014-3-10 15:55 编辑 * \( t! Z# \( \% D- o' @

: A1 P9 \* r4 z/ Y2 x: ?
不讲你的问题,先理解一下一个完整的机械设计工作。
6 R2 @2 N9 `( G# y" d: r8 R& n+ Q) M% [& Y
你要理解成,这份工作是两个人来完成的。
0 h; }+ o1 Q' J# e第一个人是你,是设计,是你;
第二个人是辅助设计,是给你画平面图的小弟。
& A% o3 ?+ {$ b# m7 k那么你要完成的是三维,小弟要完成的是平面。
$ s& C* p6 W3 g( Q1 Z% e  q& b1 z7 ]& q8 i8 `+ t& Z- I
所以当你在做平面图模板的时候,链接值就要注意,是链接到三维,还是链接到平面。(三维有三维的属性,平面有平面的属性),正是因为此,所以链接值分为链接到“当前文件”,和链接到“图纸属性中所指定的视图中模型”

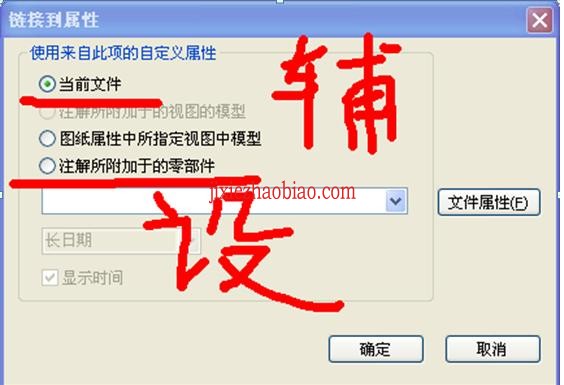

http://jixiezhaobiao.com/data/attachment/portal/201403/10/144132wvlpsp7iicl7n9xp.jpg- [. ]' G: h7 b' X2 w* ?; `, C
工程图里,链接到当前文件,这是给辅助设计用的。
链接到零部件,这是给设计用的。
然后说,第二行,链接到视图,这是干嘛的?

2 n% Y0 H! `! D) u5 w( p7 ?
在平面图里,总有一个视图,被定义成这个图纸的“默认属性视图”,这是有一些特殊情况,比如你想要在一张图里,画两个零件,或者一个零件里2个配置的情况下用的
http://jixiezhaobiao.com/data/attachment/portal/201403/10/144133trr0kx1kjdluk1jl.jpg
# v( C5 m( X0 L$ b% P& r! z2 a' [5 e- N  O

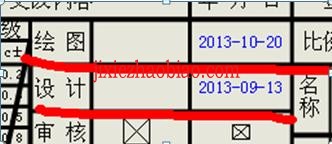

比如绘图员的姓名,绘图日期,这就应该链接到工程图
. e5 C6 v6 {5 x  c比如设计师的姓名,日期,这就要链接到零件里
(因为你可能有3个小弟,小弟改不了3维,小弟只能改平面,那每个平面的属性只有小弟能改)

& J9 I8 H9 n' u  t' Q
以上,讲的是你有现成零件,和现成工程图的情况。那么模板怎么办?我们知道你如果做工程图的模板,模板肯定是没有什么指定的零件的,那么通过手工选择链接值,通过下面这种方式,是没办法实现的。

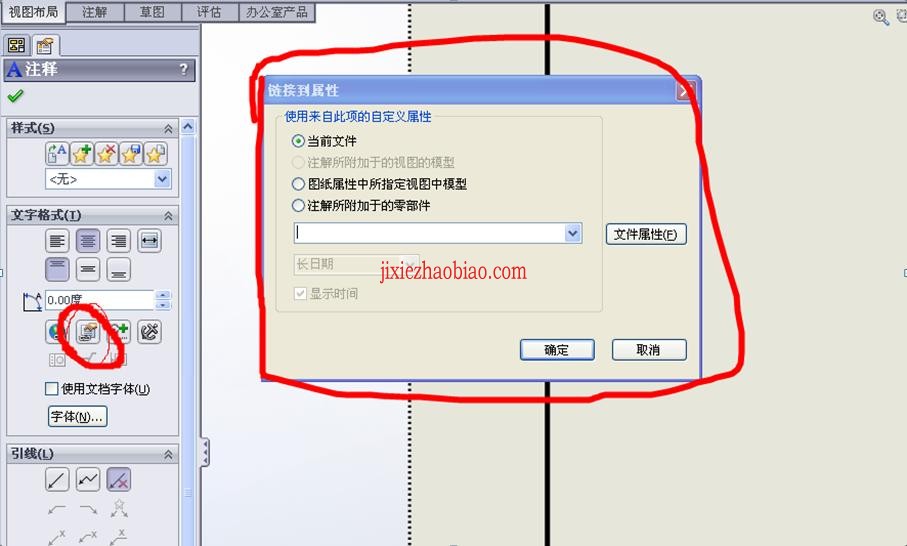

http://jixiezhaobiao.com/data/attachment/portal/201403/10/144133usz7nny985gntnr4.jpg
0 X  ]1 N- j- o9 [; v" c
这时候,你就得知道下面这些链接值表达式了。
$PRP:
当前文件
$PRPSHEET:
视图中的模型在图纸属性中指定。
如果自定义属性的图纸属性中指定的模型为默认,则对于属于工程视图的注释而言,注释所属的工程视图中的模型被使用。
对于图纸和图纸格式注释,FeatureManager 设计树中的第一个视图被使用。
如果一视图被选择,此视图的模型用于所有情形。
$PRPVIEW:
注释所属的工程视图中的模型
$PRPMODEL:
注解所附加到的零部件

% Y" R; o) `0 y
这些表达式怎么用?这是链接值的初级知识,自己学习一下。

) G3 W/ |/ R/ `5 A  ~( r3 i
零件的属性到底是该写在“自定义”里,还是该写在“配置特定”里面?

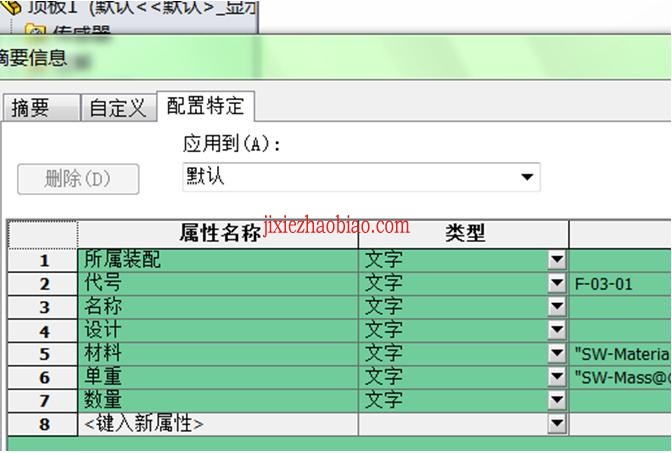

http://jixiezhaobiao.com/data/attachment/portal/201403/10/144134hsl88laqa0d09lrb.jpg
* S6 X* d( ?7 c" K
一般,当一个零件只有一个配置的时候,你可以把所有属性,都写到“自定义”,也可以写到配置特定,因为只要平面图开始调用零件属性的时候,它是不区分你是写在哪边的,只要有,它就调
但如果你即在自定义里写了“名称”又在配置特定里,写了“名称”,他默认,是以以“配置特定”里的内容优先处理的,比如你自定义里,名称叫法兰1,配置特定里,也写了个名称叫法兰2,那工程图调用的链接值的时候,就会调出“法兰2”
所以,从这点上讲,如果你写属性,要么写在配置特定,要么写在“自定义”,不要两个都写
再回头说你那设计表,一个设计表,比如一个O型圈,2 j4 m6 k2 z, y5 I" D3 H# |% M0 q
那“名称”,我写到“自定义”里,因为都叫O型圈,不管大小,不管材料。
" [, e  ?6 j, t4 S4 J但“材料”我要写进“配置特定”,因为O圈有丁晴橡胶的,有三元乙丙的。
我画一个O型圈,当在装配体里使用的时候,我可能使用到不同材料,但尺寸相同的O型圈,这时候,我可以通过不同配置调用一个零件,却完全不同的O圈。
不同尺寸的,也要这么搞,因为小弟A,要给你10mmO圈做个平面图,小弟B要给你20mmO圈做个平面图,那10mm也叫O圈,20mm也叫O圈,名称上,你靠链接值怎么区分?
你需要靠“型号”10mm你叫P10,20mm你型号叫P20
9 C  W& }8 g1 I  K! {0 w( u所以型号,你也要写在配置特定里面
并且每个配置,都要单独做一个配置特定“型号”都要单独写,但自定义里面“名称”你就可以写一个
小弟并不了解你的O圈是什么东西,他不知道什么型号,这些都得做设计的事先给出,所以型号,你也得链接到零件上
再举个例子,图号:一个装配体,需要有组装工程图,需要有材料明细表,需要有放射图,一个3d装配,同时要对应多个工程图,那你就得把图号写进配置特定。
刚说的小弟A,和B,每个人给你做了一个图,所以他们干自己的就行了,那如果只有A,要在一张图上做两个零件呢?这时候,你需要视图了9 |7 L* |- i# |$ P
' L% d; Q$ y" N8 L  O9 n
一个O圈,2个尺寸,那在一张图上,你要画两个视图,分别对应配置10mm和配置20mm,这里面,你先建立10mm视图,那10mm视图,就是你这张图的默认属性视图,: v7 K1 _6 Q1 `2 [3 \) O
当然这是可以改的
这里O圈的例子就不太适用了,我临时想不起来什么例子,但有些特定的时候,你是需要你的链接值,只对应一个配置的某个属性的
还有个特殊情况,当你做钣金的时候,有时候,你需要2mm厚钣金做材料,有时候你需要1mm厚度钣金做材料,这在属性里,加个材料尺寸,就很有用
在材料明细表中,& S8 S  _! f; ^7 w7 [8 i  e

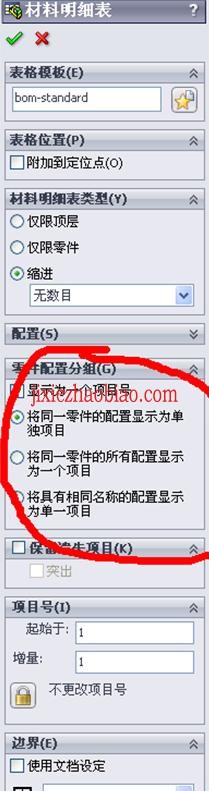

) q3 |. e3 ~- {* |8 u) @0 Zhttp://jixiezhaobiao.com/data/attachment/portal/201403/10/144132fd9rzsqibviyvtjb.jpg
* |8 Z" k7 d7 T! v
1 i8 V. }5 l9 ]: ]
( Q# \! x) N; r5 b( n- o5 y
发表于 2014-3-10 16:42:23 | 显示全部楼层 来自: 中国广东珠海
学习了,一直都用自定义,配置特定没用过,下次试试
发表于 2014-3-10 17:20:20 | 显示全部楼层 来自: 中国四川乐山
讲的很好……
 楼主| 发表于 2014-3-10 18:28:30 | 显示全部楼层 来自: 中国北京
这讲的是在一个大型设计公司的应用方法吧,我理解这是软件之所以把链接值搞得如此复杂的初衷,同时如果希望灵活应用于一些小公司,当然可以变通喽,对不?
发表于 2014-3-10 20:25:37 | 显示全部楼层 来自: 中国广东深圳
halfsmoke 发表于 2014-3-10 18:28 static/image/common/back.gif
9 X0 k) [! n5 ^这讲的是在一个大型设计公司的应用方法吧,我理解这是软件之所以把链接值搞得如此复杂的初衷,同时如果希望 ...
& o! o% K0 n4 N, U
言之有理。软件应该是根据通行做法走,特定公司应该根据自身特点做些公司标准公司规定类的
发表于 2014-3-11 15:03:53 | 显示全部楼层 来自: 中国上海
