[求助] 镜像生成的零件和原零件到镜像面的距离不相等是什么问题???

[复制链接]
发表于 2014-3-1 17:03:07 | 显示全部楼层 |阅读模式 来自: 中国河南郑州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

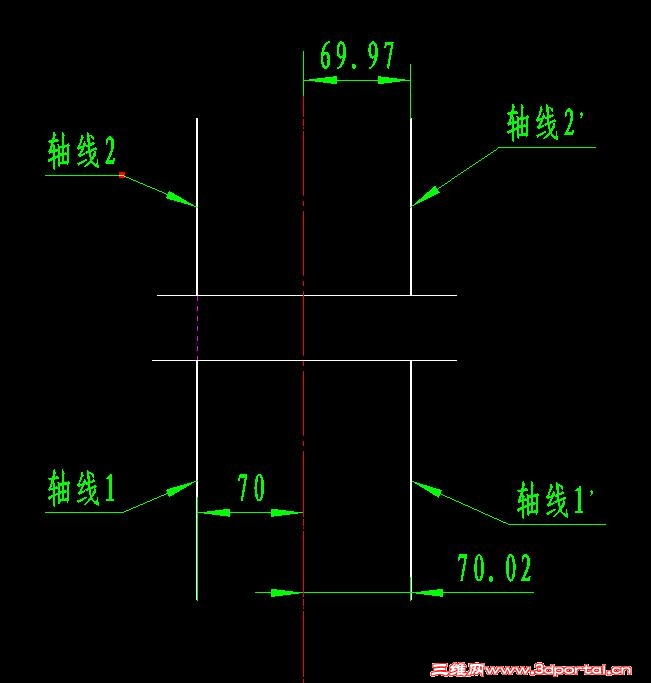

因为牵涉到公司产品,就用一个2D图纸示意下6 y. \7 W1 p. F" f. o6 m

0 w$ \2 H5 c9 G) ^! A6 J如图,轴线1和轴线2是原零件的轴线,两线共面,所在面是偏移镜像面生成的' K7 x2 W/ A5 Q2 z* n$ P6 \
3 F: H  J# k' W
镜像后的零件轴线分别为1′和2′,但是测量后发现它们到镜像面的距离跟原零件不一样,而且一个大一个小(误差如图,0.02mm)1 A, D1 E- g& s% [) H
0 L3 S6 U0 _' `6 m+ j
这是什么原因??( e) e4 J$ v- ?7 W7 g- Z$ {9 ~

( o" @- ]/ m' r- v, B8 d
6 Z. N0 S" f/ ?& p' m) i- _ 1.JPG   X+ e: S: @. ]; H1 J8 L5 T( X
发表于 2014-3-1 17:32:10 | 显示全部楼层 来自: 中国湖北黄冈
量一量角度,可能原线条与轴不平行。

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

发表于 2014-3-1 18:58:48 | 显示全部楼层 来自: 中国江苏苏州
好像是cad吧,发错区了吧,楼主也不上传源文件,怎么帮你?
发表于 2014-3-1 22:50:21 | 显示全部楼层 来自: 中国广东珠海
我也遇到过,没找到原因,但是你重新绘制同样的零件就又不会有这个问题产生!
发表于 2014-3-2 08:45:56 | 显示全部楼层 来自: 中国辽宁盘锦
要不你做个东西出来大家看看吧,不是你的产品也行
发表于 2014-3-2 09:36:08 | 显示全部楼层 来自: 中国陕西西安
如果不相等,岂不违反镜像原理了。
发表于 2014-3-2 17:13:57 | 显示全部楼层 来自: 中国北京
这不像是solidworks的界面  是不是其他软件?
 楼主| 发表于 2014-3-3 10:20:09 | 显示全部楼层 来自: 中国河南郑州
本帖最后由 注册了就忘 于 2014-3-3 10:21 编辑 - ]9 H! G8 E; f
阿帕奇 发表于 2014-3-2 08:45 static/image/common/back.gif0 f- G9 ~7 `, a6 e9 X) I' l
要不你做个东西出来大家看看吧,不是你的产品也行
* A: S) z- _: a
今天早上试了半天; r2 c$ q5 c+ T! F# H* d& N/ G# W
1 u3 k1 k- U% M$ K# M
随便做个模型就没问题
/ `' Y; Q, j) x7 B. [
! T6 b! Q# @2 g8 Y0 T3 G# s/ M& ]但是同样的步骤,重新做正式的零件图就出问题了,和原来一模一样的误差..........
 楼主| 发表于 2014-3-3 10:20:47 | 显示全部楼层 来自: 中国河南郑州
李好坏啊 发表于 2014-3-2 17:13 static/image/common/back.gif
9 |* w2 B2 e, f2 ~- x& Z这不像是solidworks的界面  是不是其他软件?
) A2 ~! X: m3 |/ J
嗯,我说了,因为牵涉公司产品,不好放3D图
发表于 2014-3-3 10:24:57 | 显示全部楼层 来自: 中国辽宁盘锦
注册了就忘 发表于 2014-3-3 10:20 static/image/common/back.gif8 N' j+ O9 s9 g$ @# C8 E4 e
嗯,我说了,因为牵涉公司产品,不好放3D图

% q# C& ]% c% s3 e+ ]- N, s这样啊,真的没人能帮你了
发表于 2014-3-3 10:28:27 | 显示全部楼层 来自: 中国北京
很明显原直线和中心线存在一定的角度,不是平行的,量取的值上边小下边大  w/ |( c9 d9 R' b; e, x! i: l
楼主你做个大概模样的图    能表达你说的问题即可
发表于 2014-3-3 10:30:21 | 显示全部楼层 来自: 中国北京
如果是CAXA或者CAD 我建议楼主在镜像之前先检查一下  看看有没有把正交打开,从你描述分析这有可能是造成的原因
 楼主| 发表于 2014-3-3 11:03:55 | 显示全部楼层 来自: 中国河南郑州
我爱用acad 发表于 2014-3-2 09:36 static/image/common/back.gif$ ?- n3 m) A7 x* l6 ?$ i0 C5 O
如果不相等,岂不违反镜像原理了。
' I# C# C. h0 U( [+ n0 x  R2 w/ D& f
我也知道理论上是应该相等的
% V( C6 Z' z; i  k7 [7 G
: M* O/ h; o6 }9 F但是做出来的零件就是出现了这个误差1 q; I( z/ ^, C3 o5 k' i$ n# D
, Y0 B- U# m* N- l5 W- q
所以我想知道这误差是怎么来的
发表于 2019-8-15 13:03:34 | 显示全部楼层 来自: 中国江苏无锡
我也是有同样的问题,楼主有解决吗?
