系列零件设计表，在工程图中的尺寸不同？

ning84

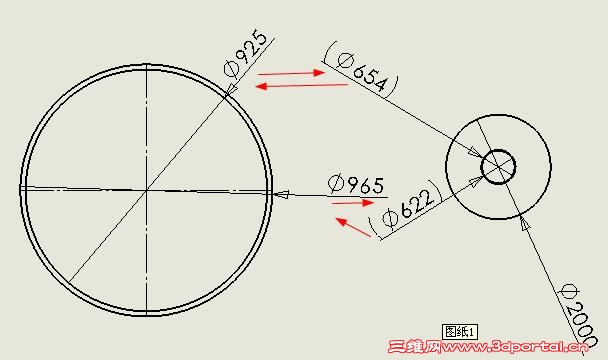

W.SLDPRT含有(系列零件设计表)，插入到工程图中。
) K' [/ ]. p( P. k0 G# A  Z$ x左图为零件，右图为装配体。
. Z! ?8 c- p+ P

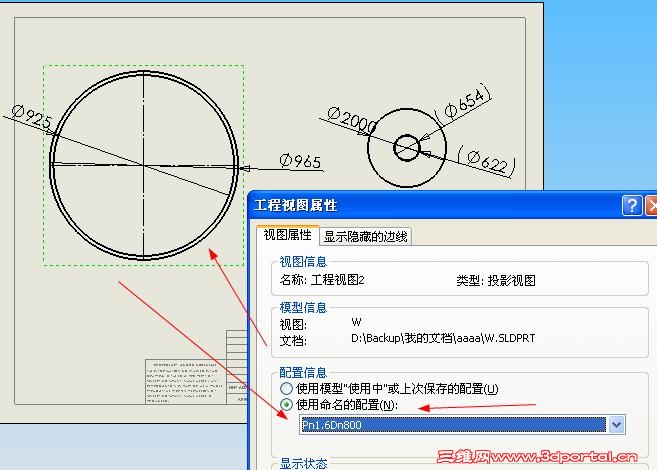

' h' ^- y( Z: D% z& e左图，右键能选择系列零件设计表的内容。更改选择后，左图尺寸变化。
4 s3 j5 I% X" Q3 ~/ U含w.sldprt的装配体(右图)，尺寸没有变化。
2 I+ {# K8 C  O7 C: e/ ]4 e

& e1 [  M; ^; B# @

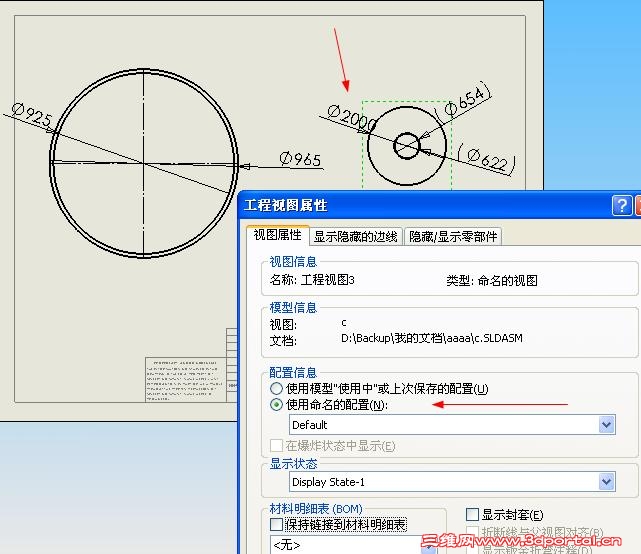

3 a' h4 J* L( _  {4 v含w.sldprt的装配体(右图)
* \& x6 A" u9 P9 D3 I8 i无系列零件设计表相关内容的选择，尺寸无变化。

* S3 [/ F* W/ }6 e" I
2 [: y! {6 l+ b& k( z+ K目标需求：
( M. z- \' p5 |% ~5 Hw.sldprt中的系列零件设计表的选择项，工程图中的零件和装配体的w.sldprt相同尺寸，必须同时更改变化。
! F9 D3 f5 A3 P) M( j  X, n: R' C, q3 U

8 }% F8 R& K; h: M4 v, V$ g% Ysolidworks的配置以及系列零件设计表_百度文库
3 u% S& k& `6 a" V5 ^) `http://wenku.baidu.com/view/72e34769561252d380eb6e0b.html
/ c) r- `! l+ @4 s7 m
& |4 N& q3 C9 N
, _' l( C- ^* D5 H- a$ M6 g* ~solidworks系列零件设计表和方程式-solidworks教程网
, H: ^& H) z8 n( s; v. B) b+ \8 {1 V# ?http://www.xmj1688.com/solidworkszp/507.html
5 B0 J* m2 v8 j, K6 A6 i7 L
; E3 ~- b# ^8 {- ?
# ^7 a" c* E2 M9 i. F% O" M/ ^

ning84

寂静天花板 发表于 2014-2-7 11:13 static/image/common/back.gif
想让装配体也同时变化，就得让装配体也有配置。

也就是这个问题。针对配置做了如下测试。

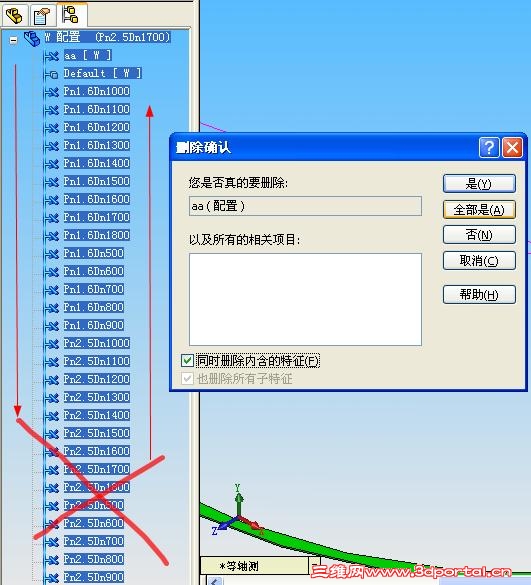

在w.sldprt中删除上图内容后。
) Y  T; v! T# S  Q% }$ c5 t

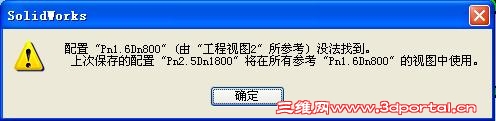

有关配置问题，见下图。
; K( f! g* {6 ], L1 D9 g$ e
# K6 u" B1 {; E* ?

xfange

不能实现，装配体不可能因为零件的配置变了而跟着变的，都得手动调成相应的。
