[求助] 求大侠帮忙

[复制链接]
发表于 2014-1-15 09:12:13 | 显示全部楼层 |阅读模式 来自: 中国江苏无锡

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

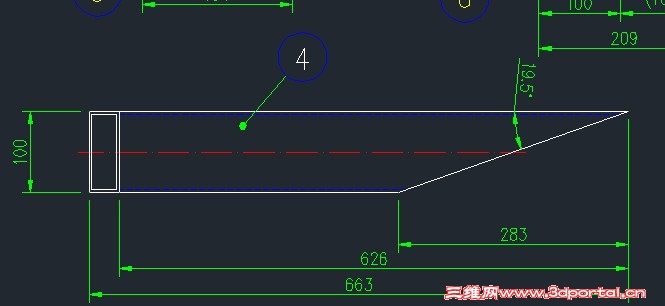

如图,是矩形管,要转成三维图,那个626表示的是什么啊?

转三维图

转三维图
发表于 2014-1-15 09:22:24 | 显示全部楼层 来自: 中国上海

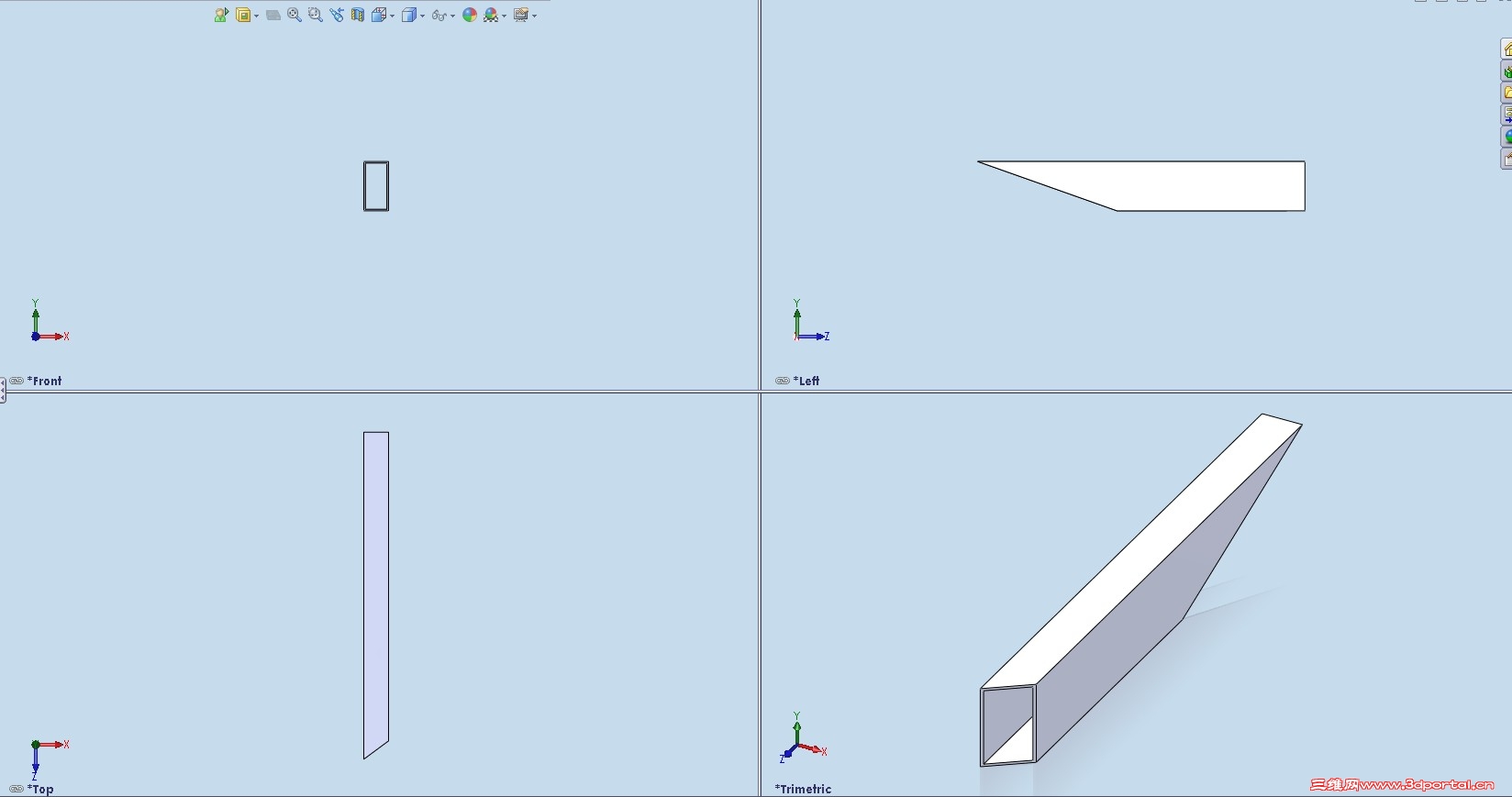

不知道是不是这样的
 楼主| 发表于 2014-1-15 09:26:21 | 显示全部楼层 来自: 中国江苏无锡
cherish999 发表于 2014-1-15 09:22 static/image/common/back.gif
2 [, X8 s  G3 d1 J# q4 g5 [& M不知道是不是这样的
) [% B% q: v/ H# y7 W7 O
626那条线不知道表示的是什么意思啊
发表于 2014-1-15 09:26:28 | 显示全部楼层 来自: 中国广东深圳
长度吧楼主  100x37x626的扁通吧
 楼主| 发表于 2014-1-15 09:40:33 | 显示全部楼层 来自: 中国江苏无锡
maikeyou007 发表于 2014-1-15 09:26 static/image/common/back.gif
5 S* Y7 O! \. s3 z- y/ C长度吧楼主  100x37x626的扁通吧

* G* h& }% x( F+ N是矩形管切了一点后的形状,矩形管长度是663.那个626是什么意思,搞不懂
发表于 2014-1-15 09:57:31 | 显示全部楼层 来自: 中国上海
小丁要加油 发表于 2014-1-15 09:40 static/image/common/back.gif3 g9 h- n% M( c
是矩形管切了一点后的形状,矩形管长度是663.那个626是什么意思,搞不懂

5 ~: ]( e( [2 O' H) j) o晕,不都是长度,你自己看投影,4 T( p' y  B- `  Q7 c
你把这个图的所有视图都贴出来看看.
7 I, e! m( g7 {* G  `% H/ @1 s
发表于 2014-1-15 10:12:51 | 显示全部楼层 来自: 中国四川攀枝花
本帖最后由 pzhzs 于 2014-1-15 10:16 编辑 2 U  H: u, d  w: u" |
' f( t' V, W; v3 W# o4 ^1 }0 L

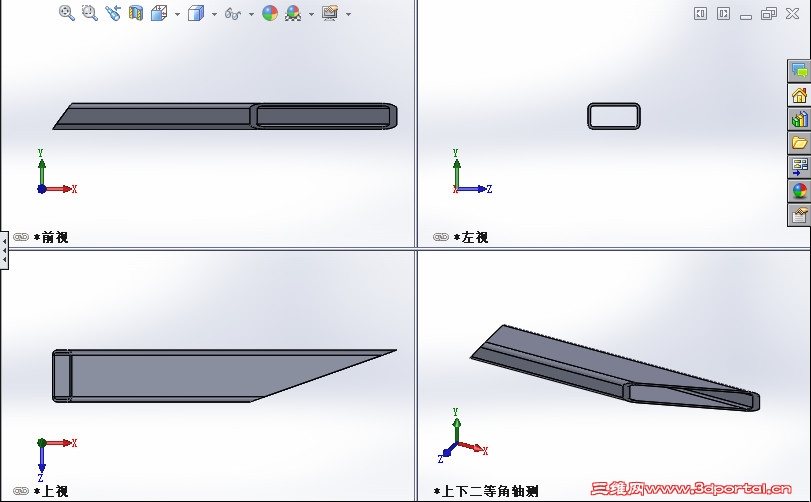

626是左端斜切后出来的尺寸% }  ^! [0 X( e7 w! {  B+ q
6 d( c8 A7 i4 j, o 快照7.jpg
 楼主| 发表于 2014-1-15 10:19:04 | 显示全部楼层 来自: 中国江苏无锡
chris-wu 发表于 2014-1-15 09:57 static/image/common/back.gif# R* n+ ]1 V$ ^( b
晕,不都是长度,你自己看投影,- W; U# M8 Z* |+ a
你把这个图的所有视图都贴出来看看.
. Q6 z# M6 x0 i$ v" b

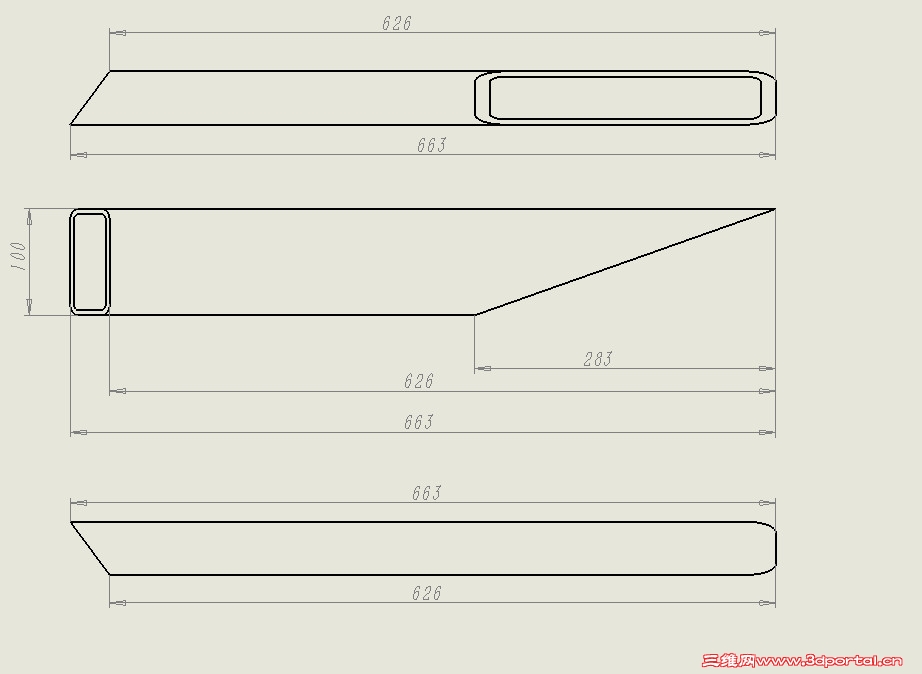

贴出来了,没有626
发表于 2014-1-15 10:25:05 | 显示全部楼层 来自: 中国上海
七楼正解,就是切了两刀而已,626也是一个切边倒另一顶点的距离
 楼主| 发表于 2014-1-15 10:26:28 | 显示全部楼层 来自: 中国江苏无锡
xieyuanxu 发表于 2014-1-15 10:25 static/image/common/back.gif
+ g# k7 L% k5 ?; N2 G七楼正解,就是切了两刀而已,626也是一个切边倒另一顶点的距离

# K. x. E# x) H( q$ ^% D+ s第二刀怎么切?
发表于 2014-1-15 10:33:17 | 显示全部楼层 来自: 中国四川攀枝花
本帖最后由 pzhzs 于 2014-1-15 10:45 编辑
* D, X  w9 S+ S( y$ n
小丁要加油 发表于 2014-1-15 10:26 static/image/common/back.gif6 G) g* A' x/ t- J
第二刀怎么切?

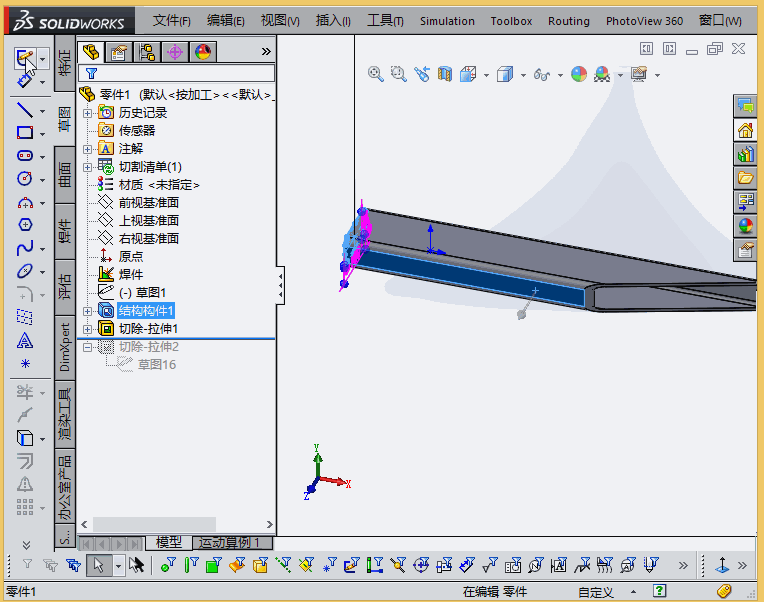

/ o) \1 |/ `4 O2 S" y再加一个拉伸切除特征就可以了2 l( }6 G& u. O2 s  F. n! M) q
楼主的机械识图,和SW绘图都需要加强学习了0 e& y" F4 O& p) i3 k# W3 y; y
发表于 2014-1-15 10:41:08 | 显示全部楼层 来自: 中国上海
给你文件,打开自己看看.提示你一下 有个尺寸是多余的 角度 或者283

yingzhu.zip

50.72 KB, 下载次数: 1

 楼主| 发表于 2014-1-15 10:46:00 | 显示全部楼层 来自: 中国江苏无锡
pzhzs 发表于 2014-1-15 10:33 static/image/common/back.gif
6 l0 P2 y! s, i1 ]* ~0 \1 y, ~# S再加一个拉伸切除特征就可以了# F' T( y( n. j6 F& `- d& b
楼主的机械识图,和SW绘图都需要加强学习了
, v: v; c: h% q, E: Q) |7 z% k  T
谢谢啊~能不能再回答我一个问题,看我发的图
发表于 2014-1-15 10:47:54 | 显示全部楼层 来自: 中国四川攀枝花
小丁要加油 发表于 2014-1-15 10:46 static/image/common/back.gif
. ~; P# V, ], _8 k2 e谢谢啊~能不能再回答我一个问题,看我发的图

  c. i% B# a) ?# f4 i8 H9 _/ l图上还有什么问题?
 楼主| 发表于 2014-1-15 10:55:26 | 显示全部楼层 来自: 中国江苏无锡
pzhzs 发表于 2014-1-15 10:47 static/image/common/back.gif
" v7 |: I1 [% F, y5 V图上还有什么问题?
3 _4 k" @) n" [5 ~, M) F. d# |

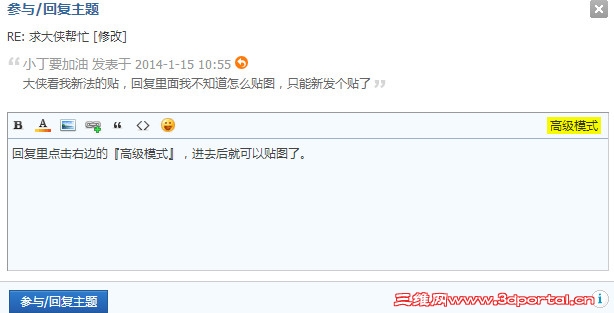

大侠看我新法的贴,回复里面我不知道怎么贴图,只能新发个贴了
发表于 2014-1-15 11:19:00 | 显示全部楼层 来自: 中国广东深圳
小丁要加油 发表于 2014-1-15 09:40 static/image/common/back.gif
$ D6 V- W' x9 q) c) B2 U是矩形管切了一点后的形状,矩形管长度是663.那个626是什么意思,搞不懂

9 ^* c" w0 o2 j/ P1 @, @" [呵呵 你那个663是跟另外一根扁通的焊接总长  626是那根切了个斜角的扁通管长度
发表于 2014-1-15 11:22:59 | 显示全部楼层 来自: 中国广东深圳
你只给了一个视图   2种解释  我那种也是算一种  另一种就是切了2个切口  呵呵  11楼解释很清晰啊
发表于 2014-1-15 11:31:19 | 显示全部楼层 来自: 中国四川攀枝花
小丁要加油 发表于 2014-1-15 10:55 static/image/common/back.gif
; G0 F2 |/ E( R% C2 Y大侠看我新法的贴,回复里面我不知道怎么贴图,只能新发个贴了
. {5 J& ~) y0 b. q/ P2 O
