工程图的尺寸太占空间了，有没有办法改一下？

jsj306

尤其那个孔标注的“完全贯穿”，一个“通”字就可以表达的，非得用4个字。
/ o# {- j, F: w/ n& l6 C1 \# v" b
3 y7 A; a$ O! i* T% b2 j  Z4 @还有，直径、半径的水平尺寸，前面空白占得也大了点，完全可以省掉2个字符的空间。

xujun09

在工程图中，通孔只需标注好直径就可以了，默认是通孔。如果你非要加上上个“通”字，可以在默认图纸格式中修改尺寸格式！！

jixiezhe

如果你真的想修改这个的话，可以修改孔标注文件calloutformat.txt文件，把所改的字替换就可以了

jixiezhe

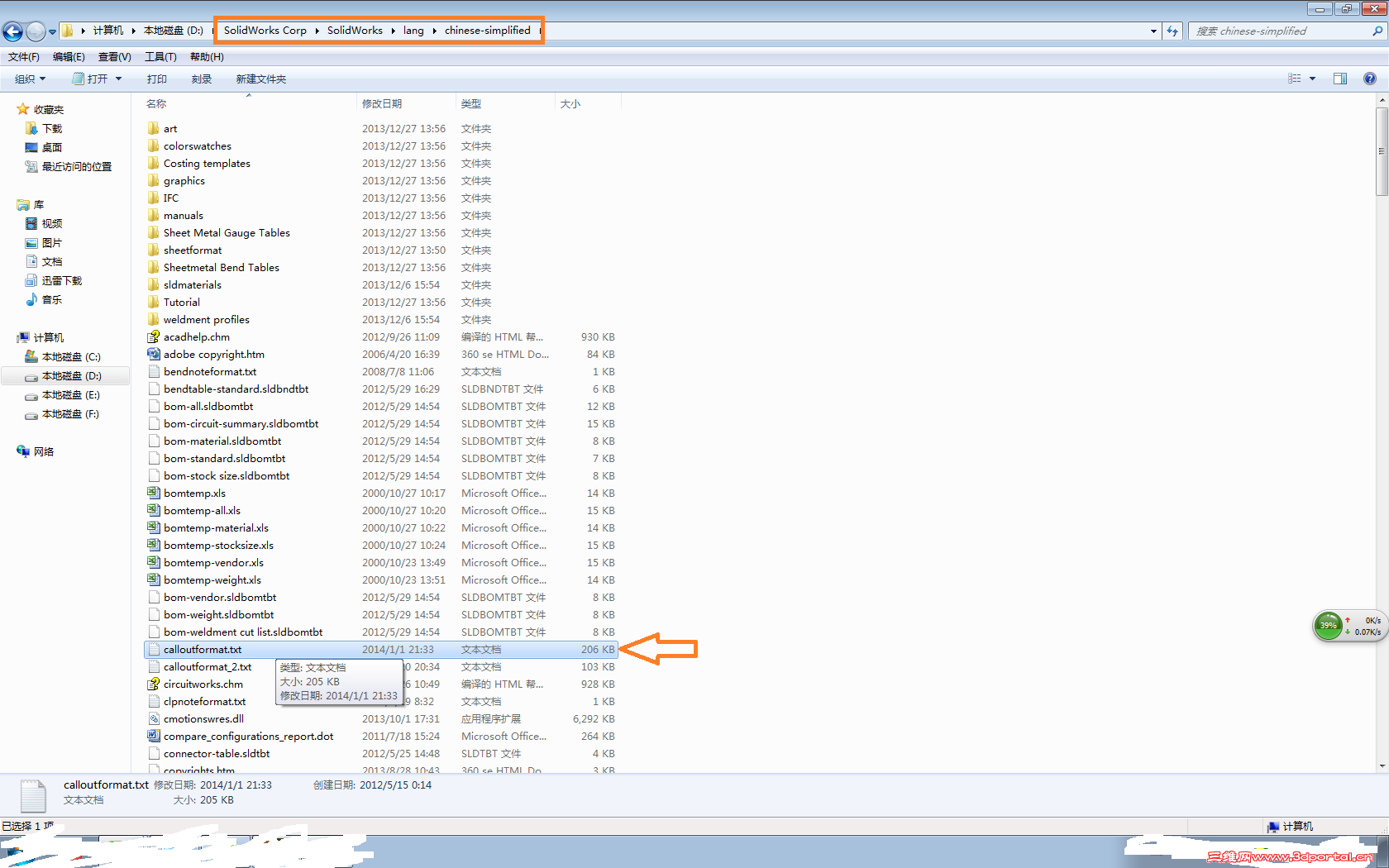

文件位置是安装目录   SolidWorks Corp\SolidWorks\lang\chinese-simplified\calloutformat.txt

jsj306

jixiezhe 发表于 2014-1-1 19:28 static/image/common/back.gif
% p$ A5 ~3 M/ t) i6 W文件位置是安装目录   SolidWorks Corp\SolidWorks\lang\chinese-simplified\calloutformat.txt

( J0 w4 {6 u" W; J4 x5 p非常感谢！
我找到这个文件了，calloutformat.txt没有“完全贯穿”这几个字，calloutformat_2.txt里面有很多“贯穿”，但是没有“完全贯穿”我再找找吧

jsj306

xujun09 发表于 2014-1-1 16:48 static/image/common/back.gif
在工程图中，通孔只需标注好直径就可以了，默认是通孔。如果你非要加上上个“通”字，可以在默认图纸格式中 ...

0 Z% i. E/ I7 T3 j# t% t8 ?  W2 h' Q我毕业以来，做过的任何一家公司通孔都要求标示的，不然图纸发不出去

repzk031

. n6 w& {& F& B0 n只需要将calloutformat.txt中<hw-thru>替换成“通孔”即可。（备注：打开文件calloutformat.txt ，按Ctrl+H后全部替换）
6 v) C& B& ~( \$ k& t7 P
8 i$ \) {0 C- B3 X3 _* I) _: l) n目录位置参照4楼三维网友jixiezhe提供的目录地址

NC@jiang@nan

学习了。已经很久没用SW出工程图了，公司要求DWG格式的

machine134

第一个倒没觉得不妥，第二个真的我也觉得很不好，是真的浪费了两个字符空间

杀苏

machine134 发表于 2014-1-1 22:30 static/image/common/back.gif
* P0 H8 G7 O& @' y第一个倒没觉得不妥，第二个真的我也觉得很不好，是真的浪费了两个字符空间

$ c" k: z9 u2 X, \论坛里有前辈 做了字体，好像可以解决这个问题  你收索下

远征龙

calloutformat.txt (157.38 KB, 下载次数: 9)

2014-1-2 13:18 上传

点击文件名下载附件
# I6 ?9 m; K. y% T. r- d6 `
, d$ W: a- A, |6 s2 y1 t4 ]
) @1 U7 G1 _$ P1 Z

' D7 W3 _2 U9 h# L/ j这样可好？

zsjdnx

看看怎样修改

jsj306

非常感谢楼上几位的帮助，第一个问题已经解决了。

11L的尺寸右端看着空间不大，不过如果把尺寸拖一下，让4那头靠着斜线，前面空间就大多了。这问题还得找别的方法解决

斷憶

应该在选项中更改字体的大小吧

caption_cn

jsj306 发表于 2014-1-1 19:55 static/image/common/back.gif
我毕业以来，做过的任何一家公司通孔都要求标示的，不然图纸发不出去

+ o2 Q" l6 I+ \2 _0 \6 l什么行业的？
我一直认为国标默认就是通孔，从来不标

Francis

caption_cn 发表于 2014-1-3 15:30 static/image/common/back.gif
什么行业的？
我一直认为国标默认就是通孔，从来不标

2 p( }: |2 I: [0 A* e; K. @俺也是
