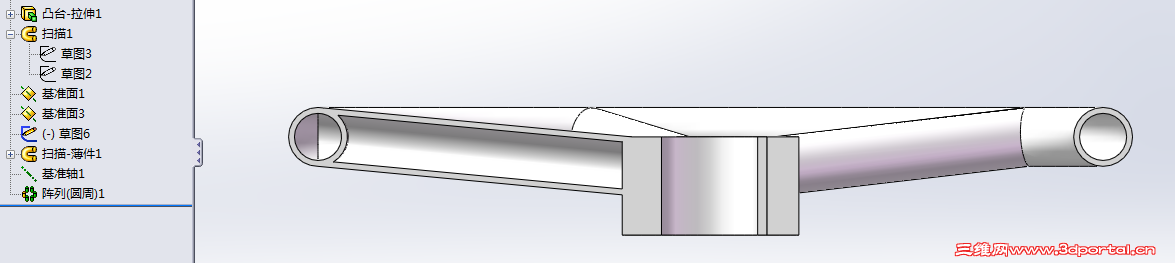

这个图怎么作？主要是里面几根筋管
) S: m7 u: y! e% ~

qiminger

筋管用旋转或拉伸特征做一个实体，注意不要和中间套及外圈管合并，然后圆周陈列，选实体阵列即可。

Ｄａｗｅｉ

新手，看看是不是这意思

燃烧の灵魂

Ｄａｗｅｉ 发表于 2013-12-21 09:16 static/image/common/back.gif
新手，看看是不是这意思

1 V/ c1 S2 F0 a( Z4 [  M/ o# W8 k6 Y焊接件，你这好像是实体？

Ｄａｗｅｉ

燃烧の灵魂 发表于 2013-12-21 09:22 static/image/common/back.gif
; e+ K# X- r1 N, z$ v' \6 B焊接件，你这好像是实体？

; |0 i3 H0 J6 X+ H) a) \9 V焊接件就在装配体里画，或者分开零件装配下

燃烧の灵魂

qiminger 发表于 2013-12-21 08:46 static/image/common/back.gif
* Y3 [  X5 t7 a& P7 v5 l筋管用旋转或拉伸特征做一个实体，注意不要和中间套及外圈管合并，然后圆周陈列，选实体阵列即可。

: S- Z3 f9 H, }1 K' \嗯，但是有个问题：筋管是斜的，与中间套及外圈管交接处怎么处理？

qiminger

可心用切除或旋转切除做。
给你做一个看一下。2011版本的。
( K, |& e3 D+ T& B. p& x

燃烧の灵魂

qiminger 发表于 2013-12-21 14:22 static/image/common/back.gif
可心用切除或旋转切除做。
给你做一个看一下。2011版本的。

学习了，方法很不错。
但是有一点，实际情况下，筋管下料端口一般都是直切面，通过焊缝与两端连接，这种情况下具体怎么绘制？拜求！

gt.adan

燃烧の灵魂 发表于 2013-12-25 14:04 static/image/common/back.gif
+ }2 P+ b2 C! t- b2 O+ _+ P; \学习了，方法很不错。
. X% p" ^9 L4 v# [: H! g但是有一点，实际情况下，筋管下料端口一般都是直切面，通过焊缝与两端连接， ...

! y6 s& j" N( p% g4 s"一般都是直切面"？？不是這樣的吧…
5 e" A& H6 J, V6 s- h! a而且有外圈的五爪，其筋管直徑大多小於外圈的。
樓主試想外圈與筋管直徑都是Ø30mm，如果像您所說的端口都是直切面…那焊道會有多大？
7 @% F* S8 G. C樓上qiminger前輩做的，我個人倒是認為比較符合圖紙要求。
2 J1 g0 ~& U4 Q

燃烧の灵魂

gt.adan 发表于 2013-12-25 14:32 static/image/common/back.gif
"一般都是直切面"？？不是這樣的吧…
$ G4 z) }2 z) ?" [- o- n/ g而且有外圈的五爪，其筋管直徑大多小於外圈的。
樓主試想外圈與筋 ...

1 h9 N0 A* C  E# u. q. \受教！

gt.adan

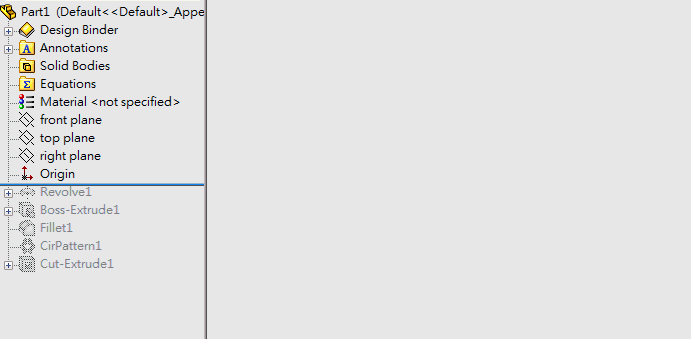

瞎整一下~~
/ u2 B0 u. K( d/ W. ~1 _

yudagua01

都是高手，学习了！
