[求助] 如何设置成(注释)文字位于引线上下方

[复制链接]
发表于 2013-12-6 13:01:27 | 显示全部楼层 |阅读模式 来自: 中国北京

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
请问:如何设置成(注释)文字位于引线上下方,求高手帮忙解决一下,

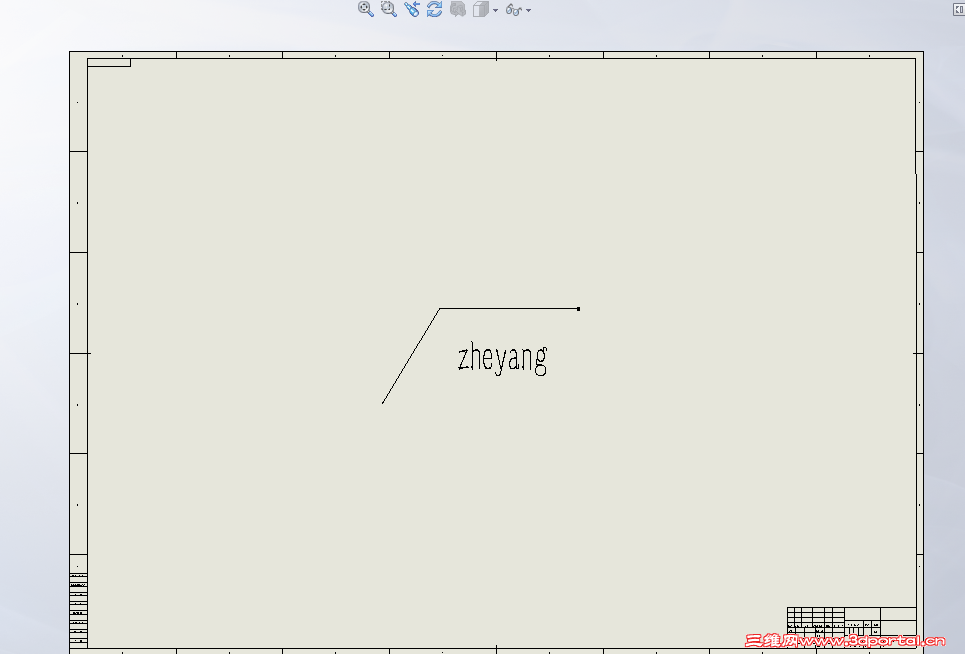

, r6 \( D) l1 {/ J如下图:
7 W3 c. Y, u2 R8 l6 q/ F! c& P 1.jpg
发表于 2013-12-6 13:46:25 | 显示全部楼层 来自: 中国台湾
本帖最后由 gt.adan 于 2013-12-6 15:00 编辑
1 u0 P) O: D% f2 q  X5 V1 m. M2 }7 n1 ~( Z2 [& d  J( h
這樣做的目的是?
发表于 2013-12-6 14:26:20 | 显示全部楼层 来自: 中国北京
本帖最后由 杀苏 于 2013-12-6 14:27 编辑 " s# L$ w% }& q3 _& x
, V4 O3 D6 ~- v2 u
sw2014 有这个功能 ,宣传视频上看到过
发表于 2013-12-6 14:36:18 | 显示全部楼层 来自: 中国河南洛阳

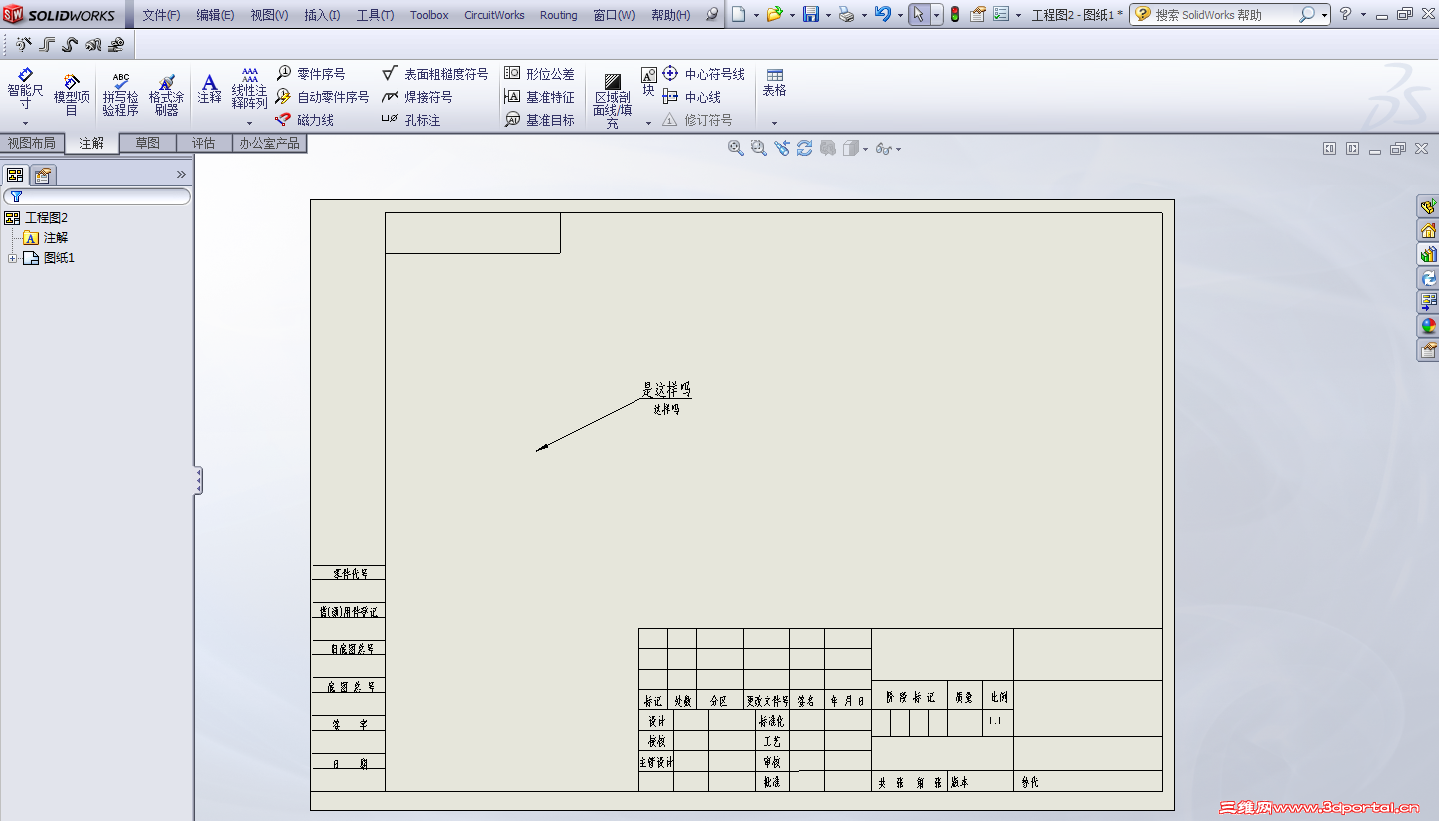

你先用个注解,拉一个箭头,不要添文字,然后,在用个注解,点上无引线,然后直接打到下边就可以了
发表于 2013-12-6 14:39:26 | 显示全部楼层 来自: 中国河南洛阳
我看了下,可以先用多弯折引线,然后再用无引线
 楼主| 发表于 2013-12-6 14:43:16 | 显示全部楼层 来自: 中国北京
用你的方法试了一下,不行,谢谢你,
 楼主| 发表于 2013-12-6 14:46:29 | 显示全部楼层 来自: 中国北京
4#的方法我经常用,不过调整的时候容易把下面的忘了,造成分体让人误会。
发表于 2013-12-6 14:46:34 | 显示全部楼层 来自: 中国河南洛阳
上下方啊,不好意思没看清楚,那样更简单,先标注一个,然后再用个无引线的,就像技术说明,拉到线下边就好
发表于 2013-12-6 14:48:37 | 显示全部楼层 来自: 中国上海
本帖最后由 木_棉 于 2013-12-6 14:50 编辑 5 |) F9 q% C& C  N, U8 ~
" C: R) L; E. I6 \) p% g; o1 u

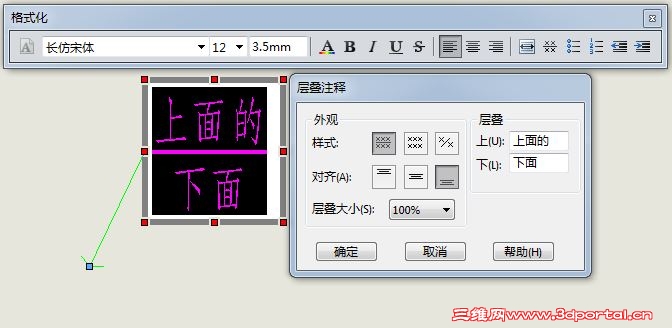

如果非要用的话,可以用层叠,就是中间横线有点粗。
 楼主| 发表于 2013-12-6 14:56:57 | 显示全部楼层 来自: 中国北京
4#和8#的方法我经常用,不过调整位置的时候容易把下面的忘了,造成分体让人误会。, c# {& W" g. h8 ^; O) Q; `% l) |

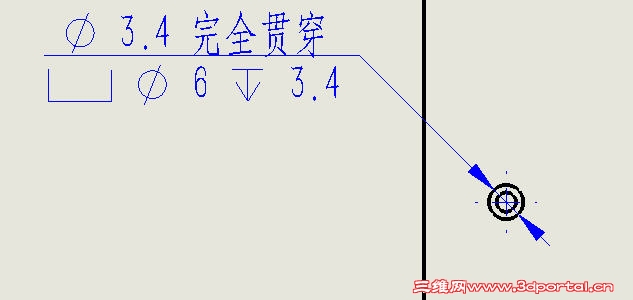

我要的是像异型孔标注的那样的方法。
) y2 e% ~# v2 w- M/ T 快照1.jpg
 楼主| 发表于 2013-12-6 14:58:48 | 显示全部楼层 来自: 中国北京
以前我做出来过,不过方法我现在忘了。
发表于 2013-12-6 15:00:07 | 显示全部楼层 来自: 中国辽宁盘锦
lianghongfei 发表于 2013-12-6 14:56 static/image/common/back.gif
# ^# \; Q& b: {$ G4 j6 k4 W4#和8#的方法我经常用,不过调整位置的时候容易把下面的忘了,造成分体让人误会。. z% f4 ?, }) S: [) n5 K1 }. |* {
我要的是像异型孔标注的 ...
. t: w* ?4 H. ^4 O) Y9 I
我记得ISO标注风格是这样的
发表于 2013-12-6 15:12:16 | 显示全部楼层 来自: 中国上海

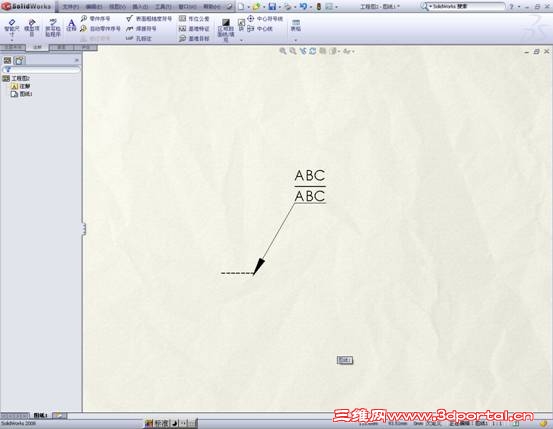

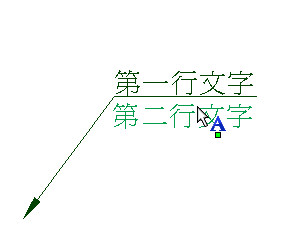

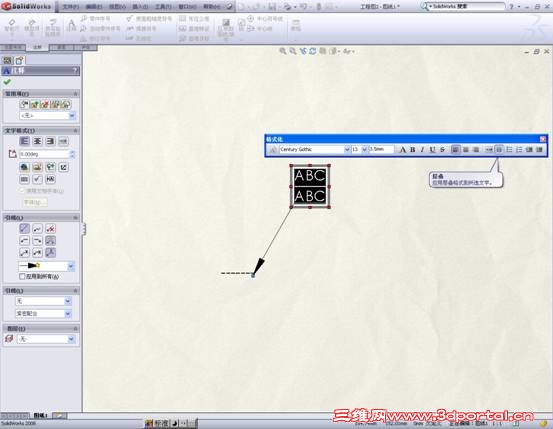

我用的是08,这个可以在注释里面设置的
发表于 2013-12-6 15:50:41 | 显示全部楼层 来自: 中国香港
群組一起就不怕走散了。5 L. ]: C. ~2 L8 e
0 z+ Z7 w! n9 G- f" p: w
(按著ALT鍵即可個別移動)

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

 楼主| 发表于 2013-12-6 15:59:20 | 显示全部楼层 来自: 中国北京
我试了一下,这个方法好,谢谢14#,
发表于 2013-12-6 16:44:06 | 显示全部楼层 来自: 中国上海
不好意思,没看清楼主要求,这样的话需要自己做一个块组合在一起,这样也不会单丢一个
发表于 2013-12-6 20:11:57 | 显示全部楼层 来自: 中国广东深圳
Francis 发表于 2013-12-6 15:50 static/image/common/back.gif
" g7 j7 B/ E4 l/ b; A, j群組一起就不怕走散了。
( i1 A2 ?5 A. ?0 s; `7 Q( F- Z$ z. X/ N' t9 S0 A
(按著ALT鍵即可個別移動)
8 h7 m) j& t0 M  g2 r0 `
这个是怎么组合起来的呢?
! i( A3 M2 T0 j' u我记得国标(至少在我学机械制图时)也是要求这样标注的,但一直不知道怎样标出这效果。现在连CAD怎么标出这种效果都不会了。
发表于 2013-12-6 22:00:55 | 显示全部楼层 来自: 中国广东东莞
以前还真没有观注过这样的标注呢
发表于 2013-12-7 21:56:17 | 显示全部楼层 来自: 中国北京
嗯,14楼的群组技术很好,又学一招,谢谢。
发表于 2013-12-17 23:07:32 | 显示全部楼层 来自: 中国广东珠海
Francis 发表于 2013-12-6 15:50 static/image/common/back.gif: {) Q) d" A* E* f+ t. h: q
群組一起就不怕走散了。( M8 \8 j8 J" M' _5 h* `( \; i
. F# B) C" l) z/ s+ o
(按著ALT鍵即可個別移動)
9 m$ a0 s8 Y/ z+ B3 Z5 L# o# K
谢谢学到了
发表于 2013-12-18 08:08:40 | 显示全部楼层 来自: 中国辽宁盘锦
NC@jiang@nan 发表于 2013-12-6 20:11 static/image/common/back.gif
/ P, m) p  ]2 y# l+ v这个是怎么组合起来的呢?
1 _- c& r  Z7 a# n2 a我记得国标(至少在我学机械制图时)也是要求这样标注的,但一直不知道怎样标出 ...
# B5 A# V: i  y- b) Y+ o/ }- d
按Ctrl键都选中然后右键,菜单里有群组命令
发表于 2013-12-18 12:44:01 | 显示全部楼层 来自: 中国宁夏银川
箭头一直到线上就不行了
发表于 2013-12-18 20:22:34 | 显示全部楼层 来自: 中国广东深圳
阿帕奇 发表于 2013-12-18 08:08 static/image/common/back.gif% O. q" s) `' a) o0 W3 d3 o
按Ctrl键都选中然后右键,菜单里有群组命令

+ Q# ]+ C, n2 a" A谢谢阿版了。我已经试验出来了
