[已解决] 大家帮忙看看,这个怎么画

[复制链接]
发表于 2012-7-11 13:27:27 | 显示全部楼层 |阅读模式 来自: 中国江苏苏州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

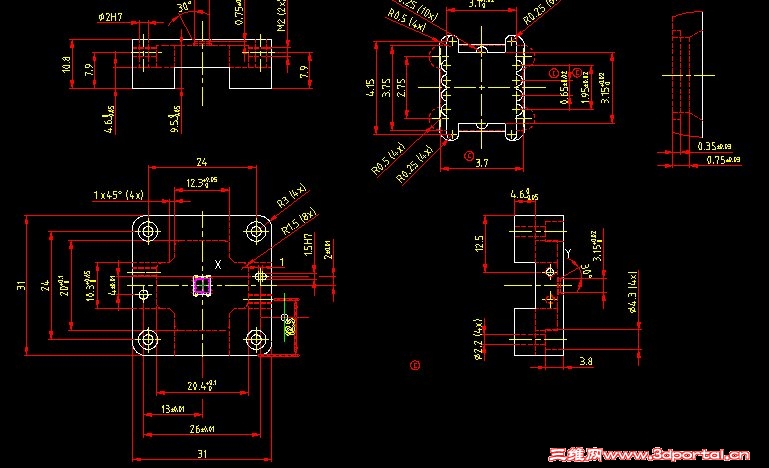

这个怎么画???????????????

4127602CP1.zip

55.89 KB, 下载次数: 28

发表于 2012-7-11 14:39:49 | 显示全部楼层 来自: 中国江苏徐州
这个图不算难画吧,我是新手都不认为难,没看到有多大难点,基本命令是拉伸及孔特征就办了
 楼主| 发表于 2012-7-11 15:52:14 | 显示全部楼层 来自: 中国江苏苏州
sdsh 发表于 2012-7-11 14:39 static/image/common/back.gif
( b) o2 S6 y) R# q/ `. R这个图不算难画吧,我是新手都不认为难,没看到有多大难点,基本命令是拉伸及孔特征就办了

$ U! j3 o6 o" N4 g6 W& `! J4 ^主要是中间那个,不知道是什东西,视图也不全)其它的都很简单
发表于 2012-7-11 18:05:32 | 显示全部楼层 来自: 中国江苏徐州
中间部分确实没表达完整,可以和你行业表达有关吧,紫色线是不是代表你要压的料,红虚线看不出来是什么。
发表于 2012-7-11 18:12:17 | 显示全部楼层 来自: 中国江苏徐州
Snap1.jpg 8 b: ]! \5 j" n8 ^& A

) B/ V& o. Z. ], }1 c8 ]8 x; y4 b7 t6 }' V8 ~% u' O) P( v
发表于 2012-7-11 18:15:21 | 显示全部楼层 来自: 中国广东东莞

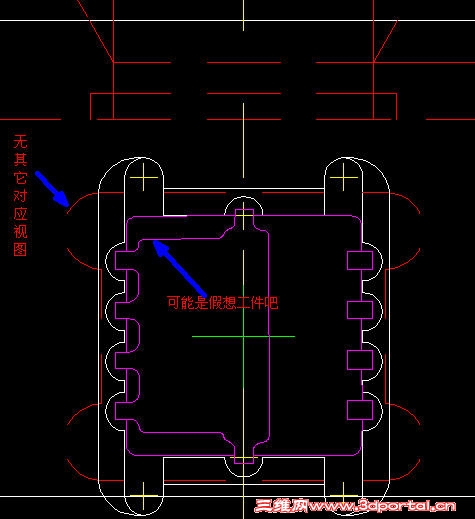

紫色线代表工件,外面的是一个定位块。这个图不难。帮你贴张图。
发表于 2012-7-11 21:04:11 | 显示全部楼层 来自: 中国江苏徐州

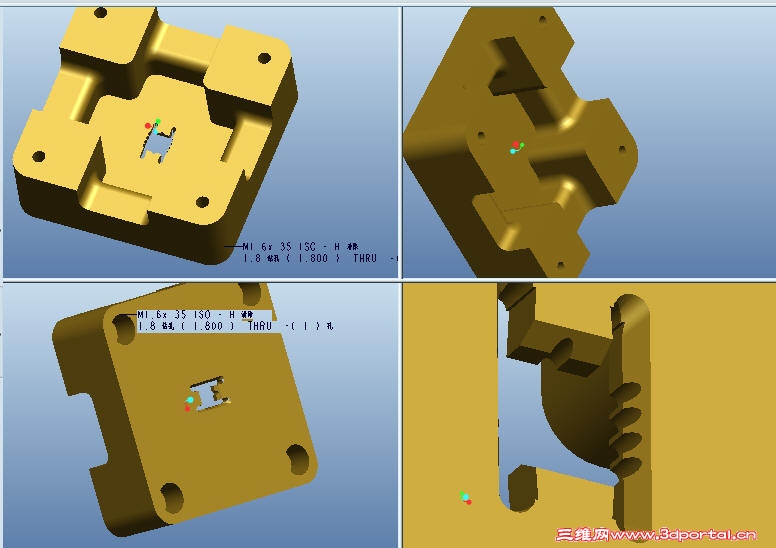

画图不是难点,难点是你给的图实在是不好理解(不是复杂,而是表达上有问题)8 j4 ?2 P5 {% \% c% m3 o
Snap1.jpg . }: j7 e" b* S
1 n" E; c$ H" S

评分

参与人数 1三维币 +5 收起 理由
唐依依 + 5 应助

查看全部评分

发表于 2012-7-11 21:05:06 | 显示全部楼层 来自: 中国江苏徐州
那位请指教下,上图孔的字如何去掉?
发表于 2012-7-11 21:31:37 | 显示全部楼层 来自: 中国广东东莞
本帖最后由 tangcarlos3d 于 2012-7-11 21:55 编辑
) F$ A2 l+ D2 a, Q/ x6 n' u
sdsh 发表于 2012-7-11 21:05 http://www.3dportal.cn/discuz/static/image/common/back.gif
" K  D7 v- I* U! Z) N1 H# u那位请指教下,上图孔的字如何去掉?
# c4 Q. R" A5 ?  q' r( L

& s; s6 @; j3 p有一个3D注释按钮(中间带箭头的),把它释放画面就没有这些东东了。
发表于 2012-7-11 21:47:54 | 显示全部楼层 来自: 中国江苏徐州
tangcarlos3d 发表于 2012-7-11 21:31 static/image/common/back.gif
$ H/ q' ?4 h, r$ h+ o8 M有一个3D注释按钮(中间是一个箭头形),把它释放画面就没有这些东东了。
; S. |# [  ?) b0 y% u% C7 K
还没找到,上那找那上按钮?
& B3 m  x/ `  ^" S% T; `5 m
发表于 2012-7-11 21:52:54 | 显示全部楼层 来自: 中国江苏徐州
tangcarlos3d 发表于 2012-7-11 21:31 static/image/common/back.gif* y3 D% |8 ~7 G& `. [
有一个3D注释按钮(中间是一个箭头形),把它释放画面就没有这些东东了。

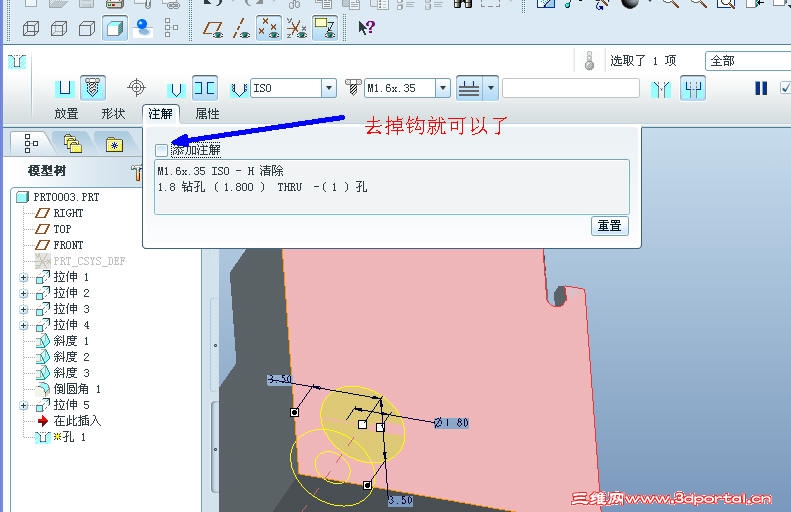

2 O- W: ?7 \0 f2 H解决了,多谢指导
9 F% n/ z4 C# G/ c0 e( o2 `# V
/ `5 @, F# I7 r& I! T0 d Snap2.jpg 6 m- L% u0 c+ L/ _2 I
9 j  N) n7 r& y; e, M' y" A

评分

参与人数 1三维币 +3 收起 理由
唐依依 + 3 技术交流

查看全部评分

发表于 2012-7-11 22:02:28 | 显示全部楼层 来自: 中国广东东莞
本帖最后由 tangcarlos3d 于 2012-7-12 14:51 编辑 ; ?4 V& i. q6 R7 `0 l6 x

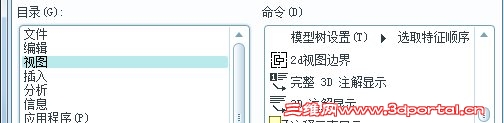

' P. G5 d! W- Y5 A将配置文件中的display_annotations 设为no即可。此时3D模型中不显示3D注释,不必象你这样每一个去更改。

评分

参与人数 1三维币 +5 收起 理由
唐依依 + 5 应助

查看全部评分

发表于 2012-7-12 08:51:48 | 显示全部楼层 来自: 中国山东济宁
表达太不清楚啦
 楼主| 发表于 2012-7-12 16:25:10 | 显示全部楼层 来自: 中国江苏苏州
sdsh 发表于 2012-7-11 21:04 static/image/common/back.gif
, f1 ^" H; a3 x, r& R" \画图不是难点,难点是你给的图实在是不好理解(不是复杂,而是表达上有问题)
8 R2 a  f) [" C! G+ M7 H) `

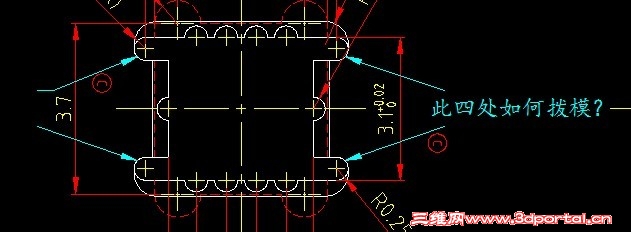

请问这四处没有倒角的地方如何拨模? 1111.jpg 1 g3 T: _5 g& q7 S
我拨模成这个样子了,请帮我看看( j) N+ R2 v0 q
$ ~) |/ m. }6 I0 P/ l
0 G; R( W) n5 b* {5 v- X
$ i& Q' D- H, I/ u  o( A3 j. \6 A3 R+ @$ n3 a0 b
发表于 2012-7-12 17:19:37 | 显示全部楼层 来自: 中国江苏徐州
xiejing_2006 发表于 2012-7-12 16:25 static/image/common/back.gif& Z, ?( @8 S0 s- E0 G8 I
请问这四处没有倒角的地方如何拨模?+ K; L* f" n# @) @5 d) S) m  I9 I
我拨模成这个样子了,请帮我看看
+ M/ m: E4 ^  R( u- h
先不要出圆角,先直面拔模,最后出圆角。3 d! f& C; l% f+ N( l' E. }
也可用可变扫描处理。
, x) ]5 C! I6 [- O! _. A' S可能平面分割平后也可拔模,我也是刚学,了解的不多。
发表于 2012-7-12 17:24:19 | 显示全部楼层 来自: 中国江苏徐州
此图实在不好理解,倒角一从上面为轴,和孔相切,最后出孔
 楼主| 发表于 2012-7-12 17:50:42 | 显示全部楼层 来自: 中国江苏苏州
谢谢!!!!
发表于 2012-7-12 19:57:35 | 显示全部楼层 来自: 中国江苏徐州
这个图是不是压铸机的动型板?我以前做过压铸机的铸钢件,三大件:动型板  静型板  合型钢座,我做的件大,可能每件也在7吨以上
 楼主| 发表于 2012-7-13 12:07:22 | 显示全部楼层 来自: 中国江苏苏州
本帖最后由 xiejing_2006 于 2012-7-13 12:08 编辑
0 ~) ?; q4 U0 _: V! q3 E7 ?3 b- |2 H' c# k" ]& Z8 A5 H
不清楚是做什 么的,帮一个朋友画的,好多图视图很难理解,曲面多,又没有剖视图{:cry:}
