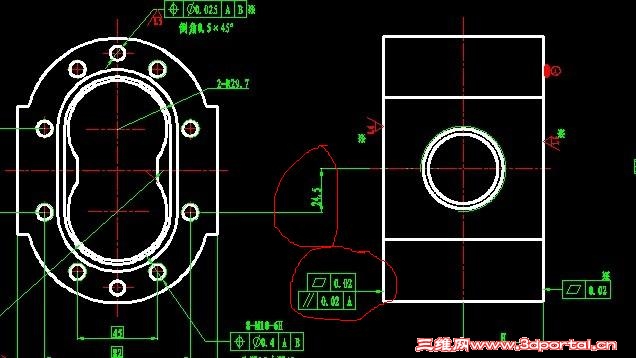

在solidworks中，两视图之间如何标尺寸，

wangwei13770219 · 发表于 2012-6-5 21:50:41

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

红色处的组合形位公差怎样标注，

hero522 · 发表于 2012-6-5 22:03:30

幾何公差

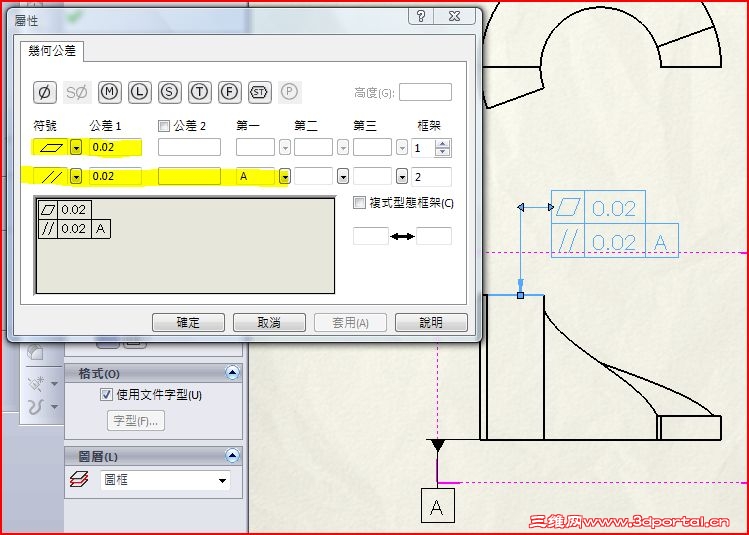

如圖上下輸入即可

hero522 · 发表于 2012-6-5 22:25:23

本帖最后由 hero522 于 2012-6-5 22:28 编辑

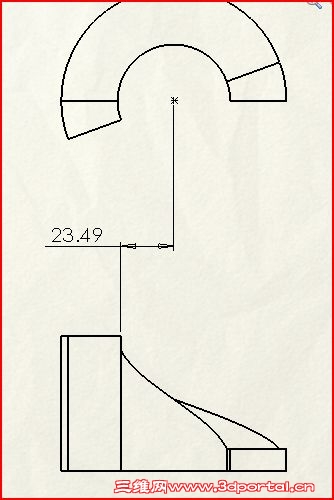

假設要標註前視圖邊線到上視圖的圓心

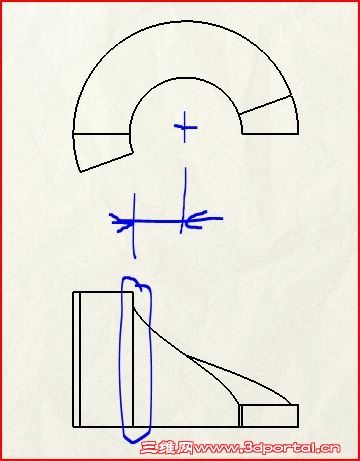

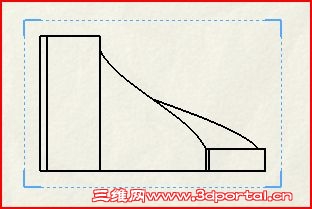

1.在前視圖範圍內點滑鼠左鍵兩下，使前視圖呈現如圖所示，這時你加入草圖都會鎖定在前視圖

2.插入草圖＂點＂，並使點與上視圖圓心重合
3.標註尺寸

NC@jiang@nan · 发表于 2012-6-6 01:05:15

假設要標註前視圖邊線到上視圖的圓心) o+ K( |3 o0 |# q3 P' d4 |) b1 a
2052023
; T# r/ P; N1 G; I9 ?6 [% D1.在前視圖範圍內點滑鼠左鍵兩下，使前視圖呈現如圖所示，這時你加入草圖都會鎖定在前視圖: w) C$ r* p3 l' b
2052018, U3 g+ r8 D1 M& X

- ]; N6 O8 w3 X' D: K# y' _6 @. V' Q ]) q5 P5 I) Y
2.插入草圖＂點＂，並使點與上視圖圓心重合) c. P+ P9 J1 C, w( M% [
3.標註尺寸% Y1 v2 q' s; r/ l$ m, u" p0 d; J. z
20 ...
. }# N9 C1 Q" V& v- W, C$ dhero522 发表于 2012-6-5 22:25 http://www.3dportal.cn/discuz/images/common/back.gif

这种标注方法可真的很少见。我到现在没用过在两个视图之间标注尺寸。

madonhui · 发表于 2012-6-6 06:28:19

2楼的真是高，知识渊博。

baijunge · 发表于 2012-6-6 07:57:54

这个尺寸完全可以在一个视图上标好的
为什么要标两个视图？？
这是哪里的标准啊~~

liuyong453 · 发表于 2012-6-6 08:05:01

LZ有点意思，你属于颠覆世界的人

hongwei_1987jp · 发表于 2012-6-6 08:09:13

独创，有创新精神

雪野飞鹏 · 发表于 2012-6-6 08:11:35

做了这么多年机械设计了，还真没见过在两个视图上标尺寸的呢。

alexfighting · 发表于 2012-6-6 08:24:12

用的不多哟

阿帕奇 · 发表于 2012-6-6 08:29:12

以前看过，但真没用过

403108952 · 发表于 2012-6-6 10:05:24

这样也可以？别误导大众啊

haocheng1011 · 发表于 2012-6-6 10:42:40

有何意义？？？不明

hngcxy9903 · 发表于 2012-6-6 13:26:42

是啊，为什么要这样标注呢

wwl970 · 发表于 2012-6-6 13:32:23

我感觉没必要在二个视图里标注

hero522 · 发表于 2012-6-6 14:08:58

從樓主一系列的提問，判斷這並不是樓主畫的圖面
在兩個視圖之間標註尺寸確實從沒見過

阿帕奇 · 发表于 2012-6-6 14:46:57

本帖最后由阿帕奇于 2012-6-6 14:50 编辑

这种做法是，以右边的视图中的孔为基准，做法兰面的螺丝孔，而不是以左面视图的中心为基准，为实际实际加工中制定了基准，同时也明确了使用要求。可能法兰面内的任意加工要素在Y轴方向上都要以那个孔为基准吧

wangwei13770219 · 发表于 2012-6-6 21:07:12

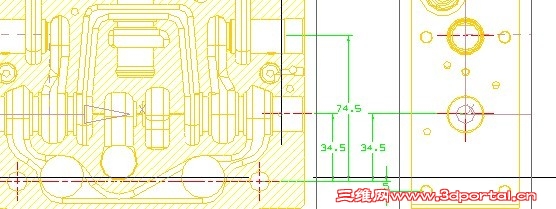

这种标注一般用在阀体上比较多，毛坯带出油道。加工成品时以油道为基准标出安装孔，在以安装孔为基准标出其他尺寸。UG就可以这样标啊

wangwei13770219 · 发表于 2012-6-6 21:09:31

感谢大家，可是我还是在SW的工程图里没有标出来，不知道是什么原因

xia5575867 · 发表于 2012-6-28 16:15:12

根本没有标过两个视图的啊。

jiuwo19810520 · 发表于 2012-6-28 16:21:20

原来还可以这样

SWSWSWsw · 发表于 2012-6-28 16:22:24

加草绘点标注尺寸是可行，有时没办法，我也这么干过。

杀苏 · 发表于 2012-6-28 22:53:06

第一次见.....

cxj_mark1982 · 发表于 2012-6-29 11:07:13

第一次听说，还没遇上呢

sxbd1974 · 发表于 2015-4-21 09:32:28

NC@jiang@nan 发表于 2012-6-6 01:05 static/image/common/back.gif/ F9 x# M, G' n! a; T( z5 o' Z7 P" s
这种标注方法可真的很少见。我到现在没用过在两个视图之间标注尺寸。

这种标注很常见的呀，我们好多图纸就需要这么标注
