大家在做曲面放样时，引导线的画法有什么好方法吗？

力学研究所 · 发表于 2012-3-21 23:22:10

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

我在做曲面放样时，很多时候引导线不止一条，可能是多条，有的时候选择1条还可以，选择多了，就出现错误。估计是引导线的画法有问题，大家有画引导线的方便方法吗？
另外，我每次放样不成功时，我都会对引导线与草图的连接处放大观察，发现不能重合，但是我定义了点与线的重合了，为什么还会出现不重合的现象呢，在这些问题上大家有什么良策吗，真得很头疼。

力学研究所 · 发表于 2012-3-21 23:25:28

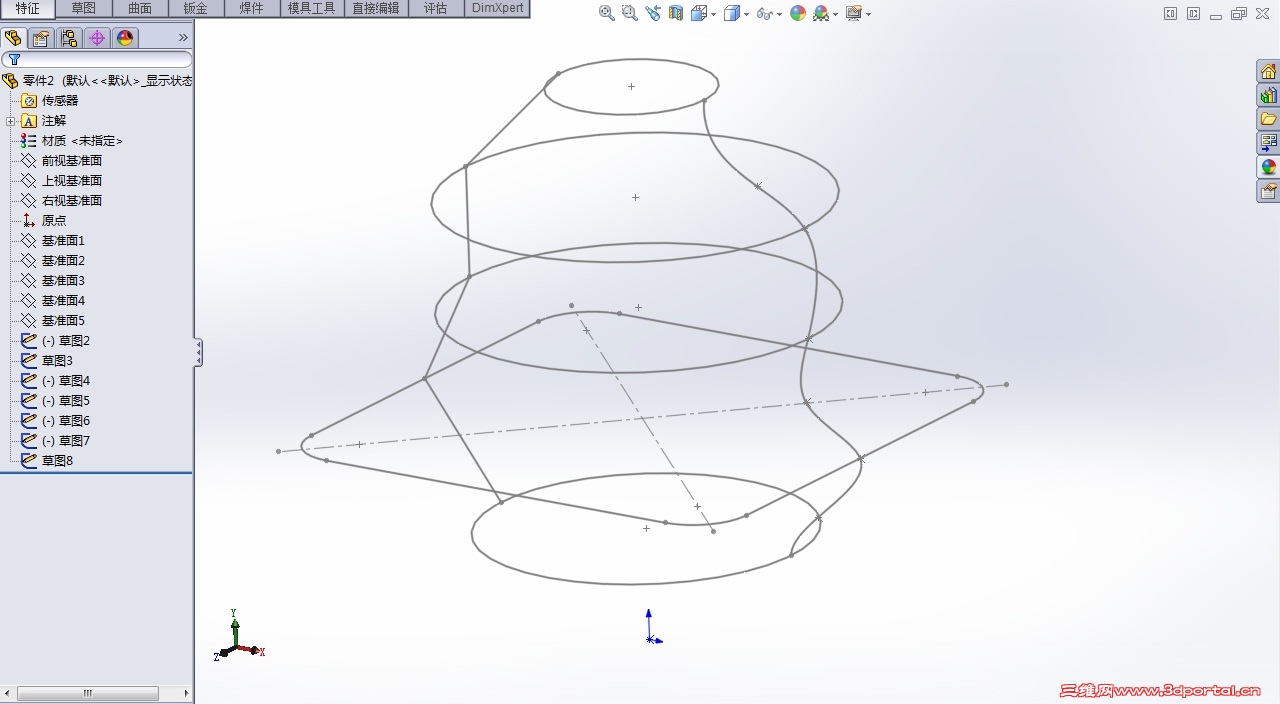

出现错误如上图，不知道大家是不是经常出现这种错误。

力学研究所 · 发表于 2012-3-22 21:35:33

为什么大家不讨论一下呢，难道这个对于你们来说根本不是问题？

qiyuezhuifeng · 发表于 2012-3-22 22:20:19

呵呵，初级曲面设计人员通常犯得较多的失误。

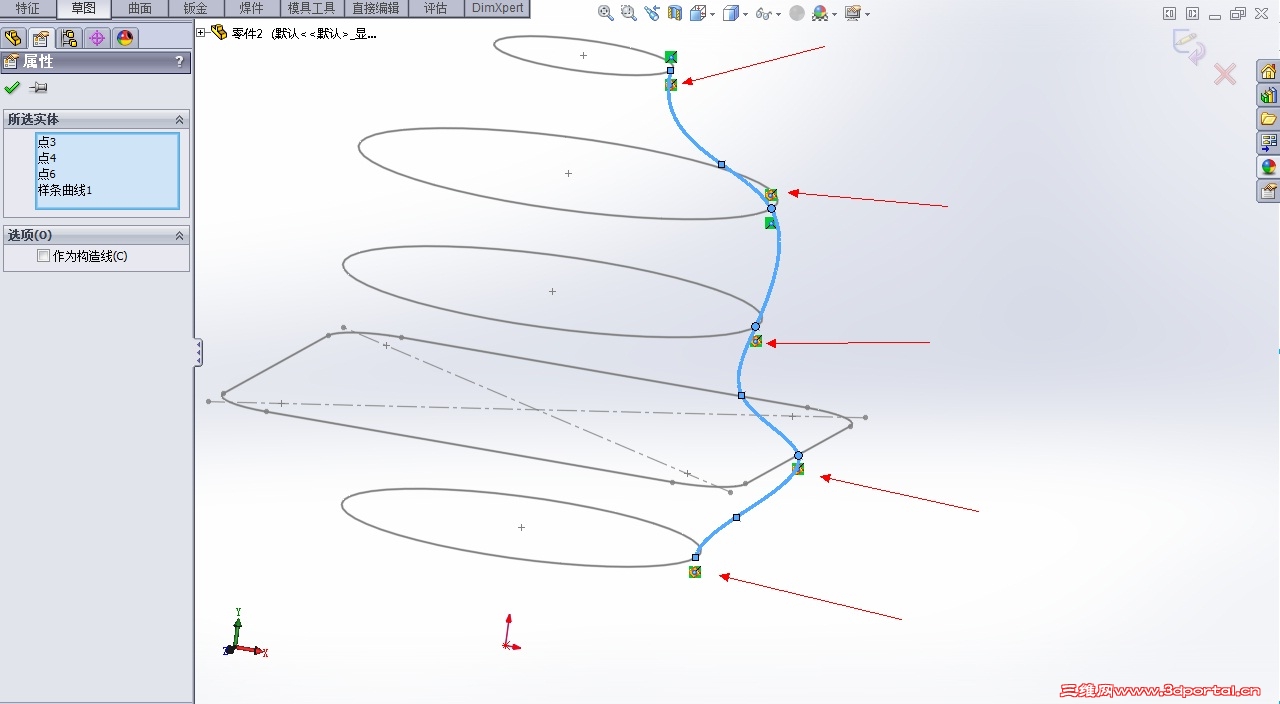

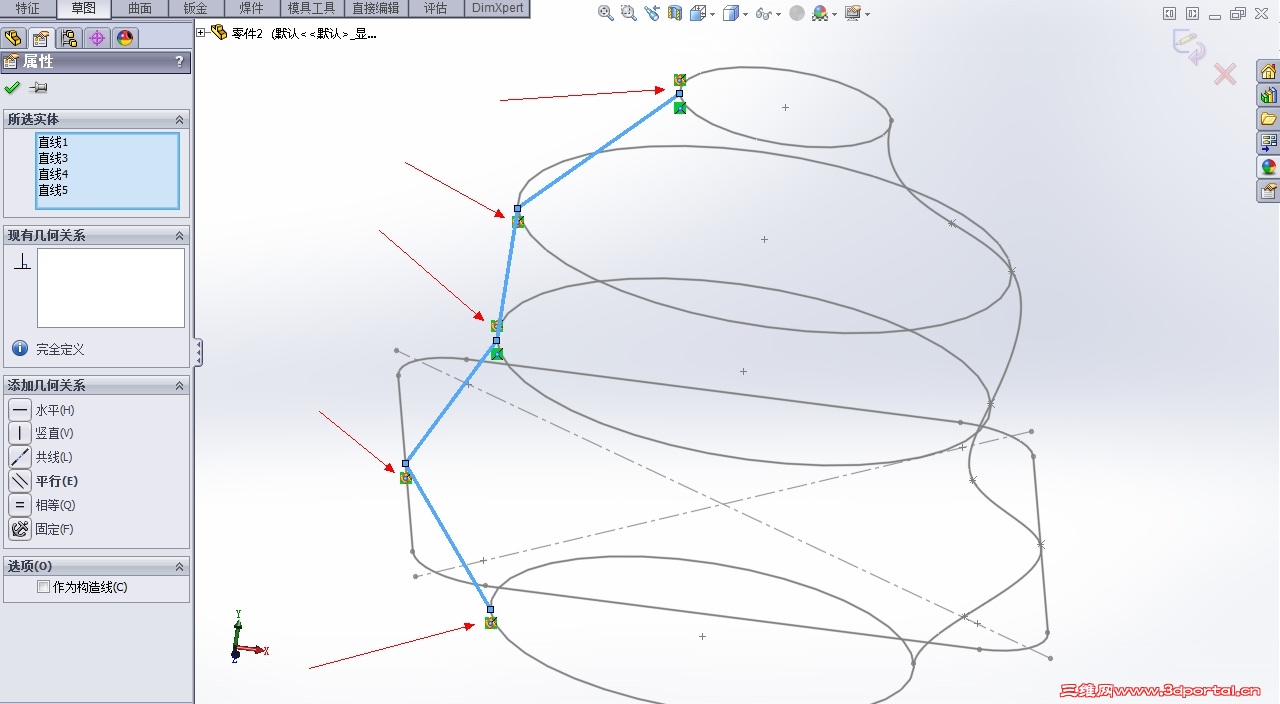

建议放样曲面的顺序最好是先建立骨架线（引导线和脊线），然后再建立几个关键平面（可以草图→拉伸曲面，一次性把所需平面做好），最后分别绘制每个截面（草图关键点要跟引导线建立穿透几何关系）。
还要注意两点：每个截面的断点数量最好一致或接近（可以利用草图打断功能增加断点），第二，点选草图截面时要靠近端一致，这样接头统一。

fsjt · 发表于 2012-3-22 22:24:08

本帖最后由 fsjt 于 2012-3-22 22:29 编辑

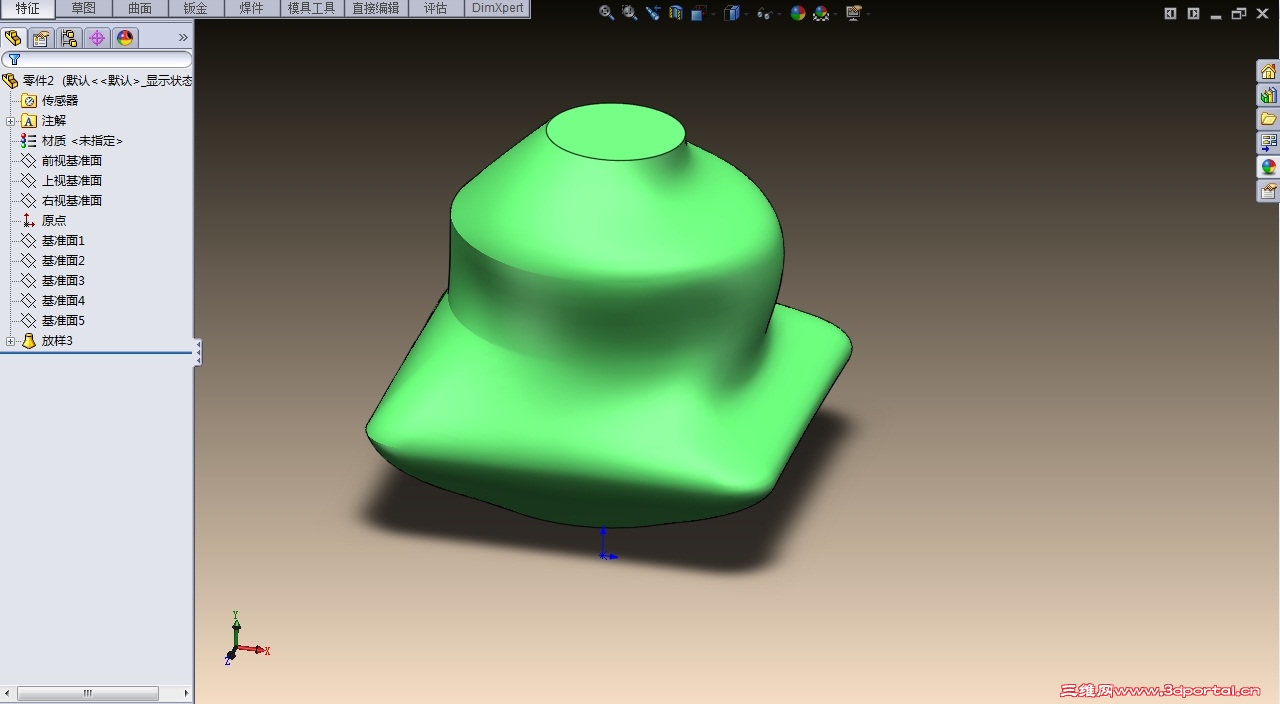

anfo502 · 发表于 2012-3-24 20:18:58

领教过了，呵呵

力学研究所 · 发表于 2012-3-24 21:16:11

4# qiyuezhuifeng

谢谢这位兄弟的回复，这两天我试验了很多种方法，自己得出的结论，就是一定要使用穿透，否则是不行的。

一开始我老是使用重合，重合不行。必须要使用穿透。

从这次曲面的作图，我才理解穿透与重合的区别，重合，他不关心点与线是否真的接触，而是只在投影方向上点与线重合即可，当你放大时就发现，两者是不接触的，而穿透几何关系则是强制点与线完全的接触。
希望对其它的曲面初学者有点借鉴。

力学研究所 · 发表于 2012-3-24 21:18:12

5# fsjt

谢谢，兄弟！

5zjk · 发表于 2014-3-4 14:28:51

确实这样，扫描同样
