Solid Edge辅助线作中心线注意细节

大有茗堂 · 发表于 2011-12-7 08:41:58

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

Solid Edge辅助线作中心线注意细节

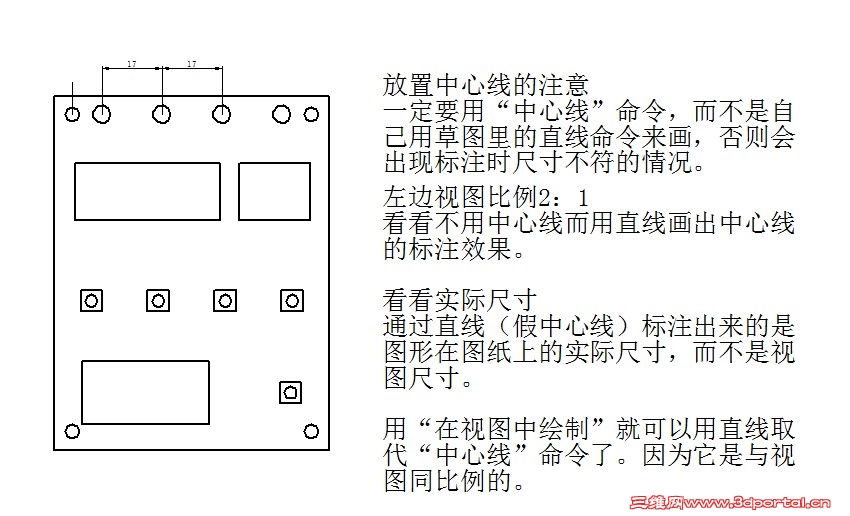

放置中心线时注意，一定要用“中心线”命令，而不是自己用草图里的直线命令来画，否则会出现标注时尺寸不符的情况。
如例子中，视图比例2：1，用中心线命令时，标注始终正确。
而用直线代替时，标注尺寸根据视图比例而变化。
看看不用中心线而用直线画出中心线的标注效果。
看看实际尺寸
通过直线（假中心线）标注出来的是图形在图纸上的实际尺寸，而不是视图尺寸。
用“在视图中绘制”就可以用直线取代“中心线”命令了。因为它是与视图同比例的。

大有茗堂 · 发表于 2011-12-7 08:42:26

上传视频附件1-2

大有茗堂 · 发表于 2011-12-7 08:43:22

上传视频附件3-4

大有茗堂 · 发表于 2011-12-7 08:43:52

上传视频附件5-6

大有茗堂 · 发表于 2011-12-7 08:46:46

上传视频附件7
