[已答复] 求高手.手把手教三维转换为二维线框..有图

[复制链接]
发表于 2011-11-27 18:49:43 | 显示全部楼层 |阅读模式 来自: 中国浙江杭州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 150685750 于 2011-11-28 19:13 编辑
$ k5 h! \: i, s6 T

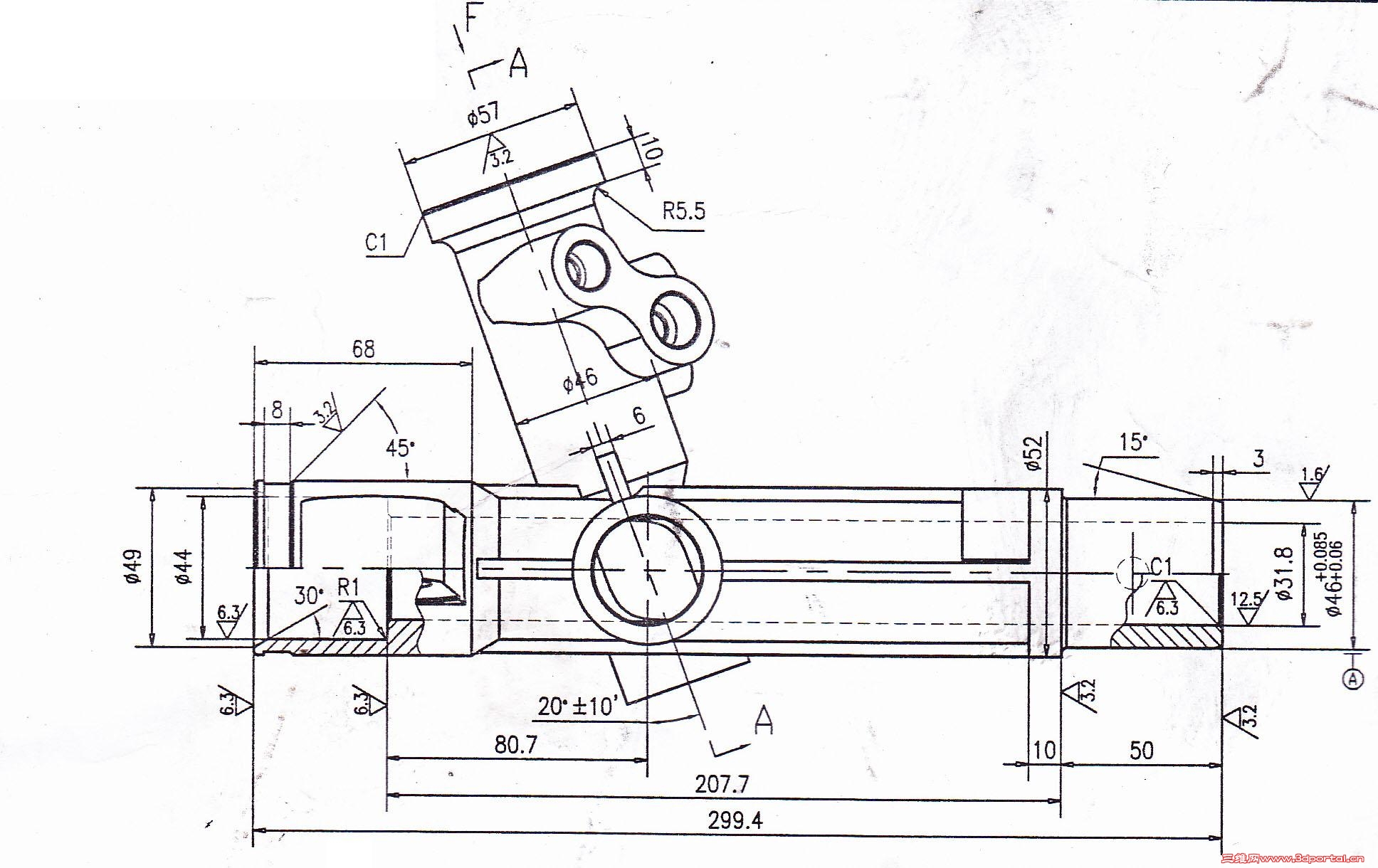

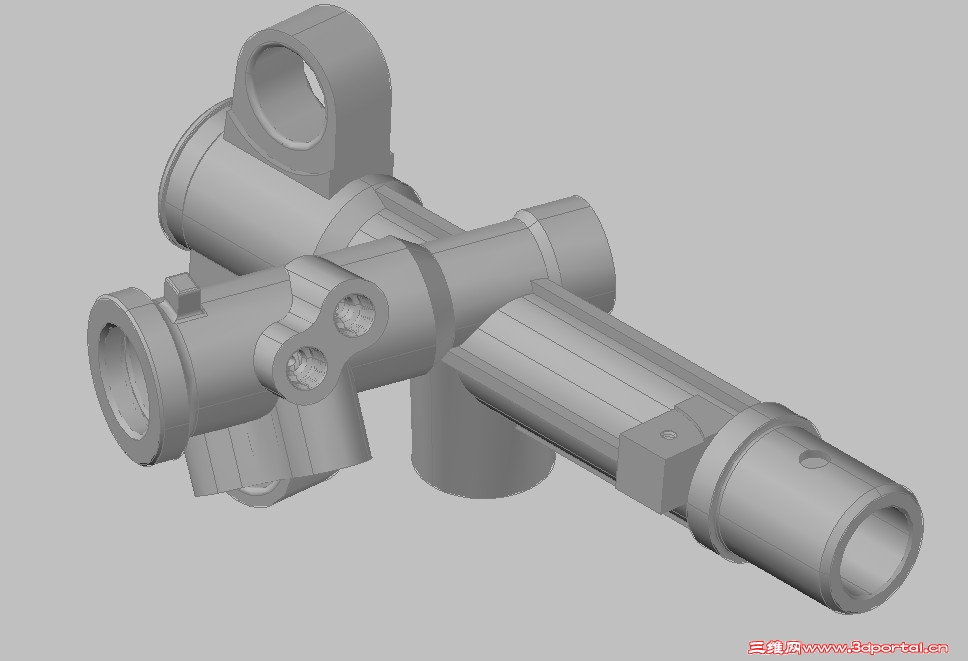

$ l( Z2 p/ t* k$ }三维转二维以前有人也发过贴.我也看了.实在搞不明白..求师傅解决困扰多月的问题..希望有高手详细指教..

-ok.dwg

474.2 KB, 下载次数: 2

 楼主| 发表于 2011-11-28 19:07:17 | 显示全部楼层 来自: 中国浙江杭州

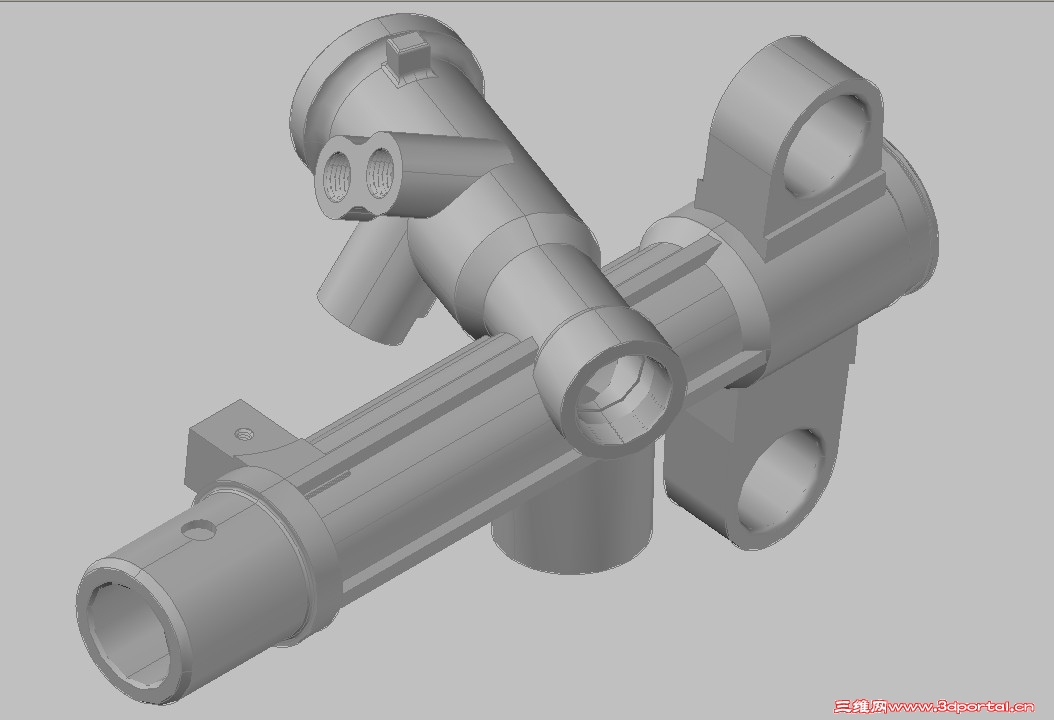

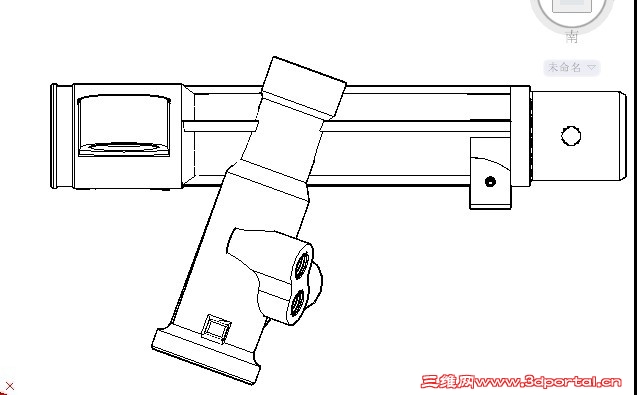

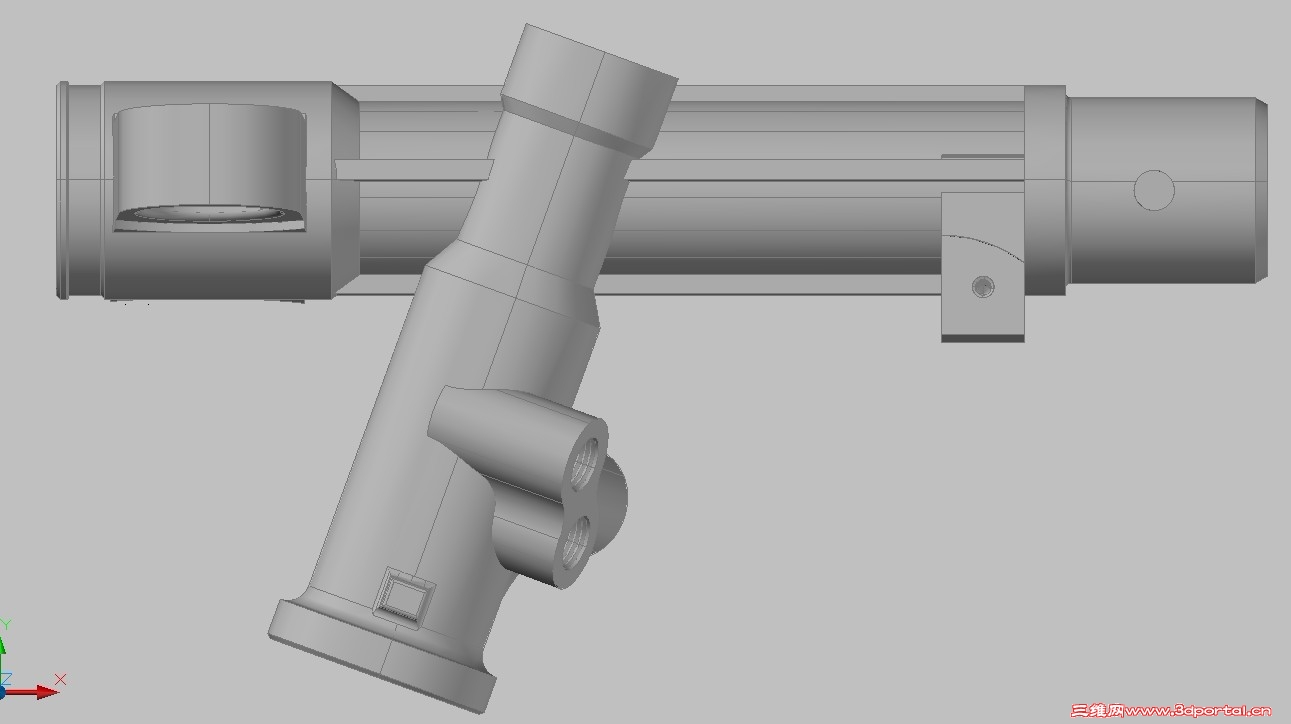

我自己在布局里用了(消隐)指令..然后在图纸和模型之间转换.虽然可以都到二维线框..但不能标注..(大部分地方不能标注)..大家帮个忙吧..
发表于 2011-11-28 19:38:25 | 显示全部楼层 来自: 中国辽宁阜新
 楼主| 发表于 2011-11-28 21:31:02 | 显示全部楼层 来自: 中国浙江杭州
本帖最后由 150685750 于 2011-11-28 21:32 编辑 4 l# n4 F& V& m" G* D
  ]$ v3 ]9 J& e5 N" S
版主啊.我用的是2010版CAD..教程看不懂..怎么我得的二维不能标注呢..线条也有问题
发表于 2011-11-29 08:58:17 | 显示全部楼层 来自: 中国辽宁阜新
本帖最后由 woaishuijia 于 2011-11-29 09:02 编辑
( Z7 ^& G) S9 \$ n1 b6 s2 l0 v* `- |3 e: i  Q
在线型管理器中加载"HIDDEN"线型
+ R% e) r* ~. t9 s3 U1 U! K双击图纸(布局)空间的视口内部(或用"MS"命令)进入视口的模型空间,点击"绘图"菜单 > "建模" > "设置" > "轮廓" (SOLPROF命令),按命令行提示选择三维实体,然后连续四次回车" d6 ]" S% g% X* x
现在可以看到视口中出现两个块参照,一个是可见轮廓边的块参照,另一个是隐藏轮廓边的块参照,而且隐藏轮廓边的块参照的线型是"HIDDEN"
. g4 r1 R4 [0 j% z5 Q. P打开图层管理器,可以看到,CAD新建了两个图层,分别是"PV-xxxxx"和"PH-xxxxx",其中第一个是可见轮廓边块参照及其内部图元所在图层,第二个是隐藏轮廓边块参照及其内部图元所在图层.) O& Y, _- ~3 s
在图层管理器中冻结三维实体所在图层(你图中的"细实线"图层),三维实体不见了,只剩下两个块参照.如果你不想看到某个块参照,也可以把它所在图层冻结掉.
  ?3 j) d5 i" `2 R! |双击视口外侧(或用"PS"命令)退出视口的模型空间,回到图纸空间.单击选择该视口,在特性管理器中编辑修改其标准比例或自定义比例,调整好后把"显示锁定"改为"是".! @* U3 B/ [. p7 a! s
标注.4 w2 s0 s% v4 [

$ @  h' G3 Q8 \& V8 z% `这两个轮廓块都是匿名块,不能直接编辑.如果需要编辑修改的话,可以把匿名块参照做为唯一的对象创建一个新命名块,然后编辑新命名块,炸开其中的匿名块后保存,就可以得到可编辑的命名轮廓块.. H0 R) `' {& c6 P6 }; `4 _; Y
/ u  S. f: g1 z" b2 t* l' y
如果你想在打印时不显示视口的边框,可以把视口改到"Defpoints"图层.
 楼主| 发表于 2011-11-29 21:30:20 | 显示全部楼层 来自: 中国浙江杭州
本帖最后由 150685750 于 2011-11-29 21:33 编辑
2 p$ |) _# r: Y. x! X/ N! u( a
. x7 P  j( [# f1 l3 g亲爱的版主..你说的我大概明白了.也试了~算搞懂了点..靠以后自己慢慢体会了..你说的我要编辑轮廓块.就要炸开.这是说的哪个(分解)命令,吗?.我用了可以的..也许这个问题对于你来说觉得可笑.但只怪我是个超级大菜鸟..小弟学习了..谢谢~·
1 [5 [6 h" l$ o8 h7 z" G# |" }

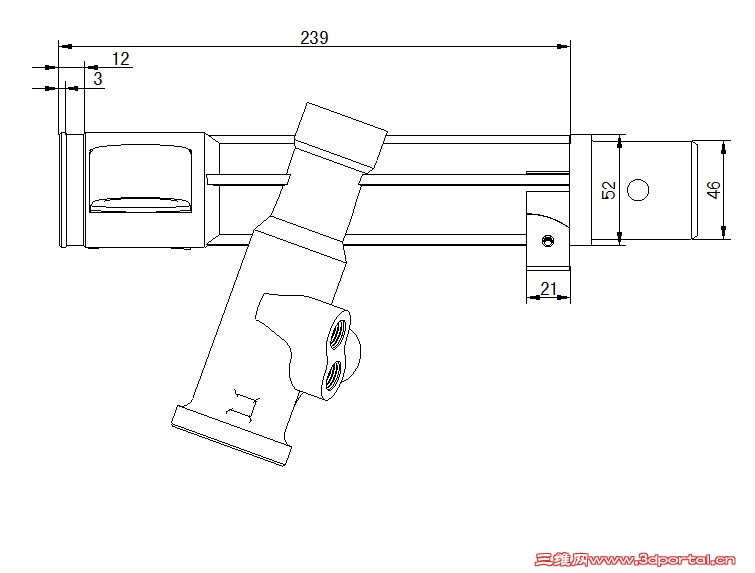

, c" L' ~" b0 D版主你看这图的斜线感觉有纹路.这是正常的吗??可以处理的真实点吗?
发表于 2011-11-30 14:46:16 | 显示全部楼层 来自: 中国辽宁
你说的我要编辑轮廓块.就要炸开.这是说的哪个(分解)命令吗?' E7 r# ]7 L5 s$ Z5 \0 \" B
150685750 发表于 2011-11-29 21:30 http://www.3dportal.cn/discuz/images/common/back.gif
8 M% {6 g# L! U* u% N9 E
是的
: W- Y/ B9 X( r
这图的斜线感觉有纹路.这是正常的吗??可以处理的真实点吗?

3 B4 j) g! w; Y; N* D: L8 F可以说是正常的,你可能是直接拷屏得到的位图文件吧?像素少了些.放大了看,斜线显得不够平滑.如果在打印设置时把像素设置多些,效果就会更好.* L/ g# y& a1 z

0 G. j  ^8 c% x& |% w5 v: ~5 ^画得不错,美中不足的是,三维图还有些地方画得不够准确,比如图中中部的"筋"的位置...8 k+ r$ t3 |9 B! L
* I  b+ Z9 T- w" ^1 U
感觉你初学CAD不久,基础还不够扎实,直接进军三维有点冒进了,呵呵.如果条件允许,建议你完整地看一遍CAD的帮助文件中的[用户手册],不求理解,只求对CAD的功能有一个完整的印象,知道它都能干什么,具体的用法等用到时再到帮助文件中找就可以了.
 楼主| 发表于 2011-11-30 19:50:17 | 显示全部楼层 来自: 中国浙江杭州
谢谢版主的建议..我也是业余学习下..我会努力的..
