SW工程图中心线延伸长度的问题!

fergus1987

/ H4 {: H* N9 H* H3 o
6 V5 S. Q9 T# v9 q6 L( m, ^

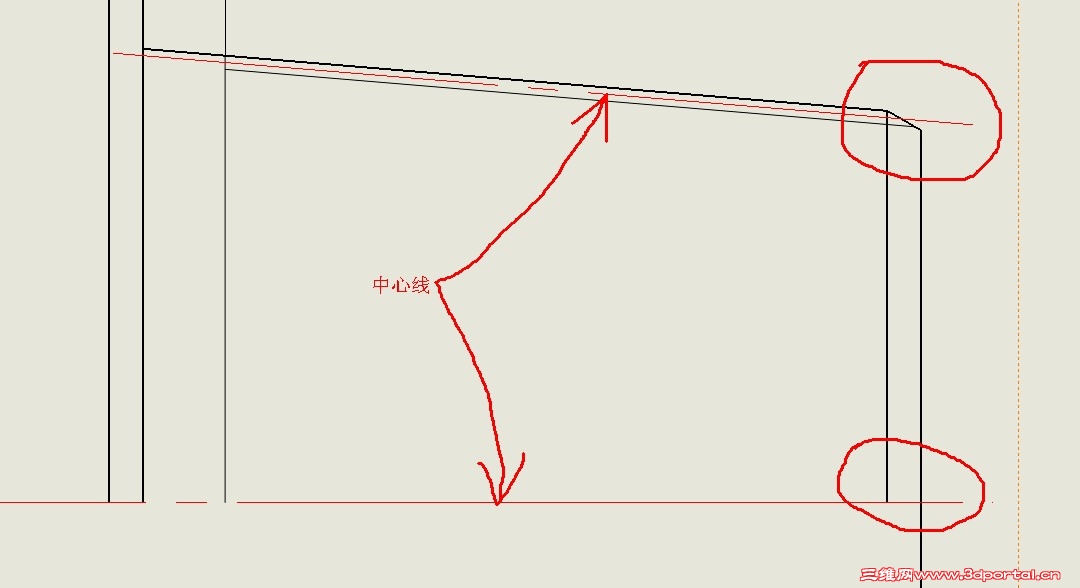

如图  这是一个螺纹简化图
% I7 Z' ?! F3 _7 Y6 @  d. m4 i  ^下面是回转轴的中心线  上面是外螺纹中径线
我想让外螺纹中径线超出实线的延长部分变短一点
但是现在可以看到中径线和回转轴中心线超出实线的延长部分一样

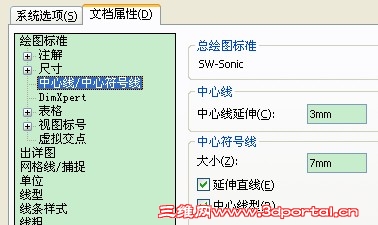

5 Y; G! h: }( B9 _5 v2 ^" d7 X都是文档属性里设置的3mm

% L. {+ \5 V4 x5 u( O" ]$ H
; x3 a2 n$ O8 M% x( _

5 \! k. V4 @6 F; v$ A. h


% I8 E2 n5 P% b5 H' s. j1 b, b
我希望的变短不是直接拖动中心线手动变短而是希望能输入一个值
5 t0 A  j0 D# S4 x$ |/ f比如回转轴中心线延伸部分是3mm
# U9 Q& F2 L( S其余中心线延伸部分1mm
请教如何实现？

hongwei_1987jp

外螺纹中径线有何用处？不明白

repzk031

( G/ a3 W) q. j/ U, {( {
我做机械的,且不谈SW如何做到,我也不明白您为什么要有表示螺纹中径的,您这不是自己给自己找麻烦,据我所知,螺纹是分螺纹大径,小径,中径,而设计图纸的标注内螺纹(牙底)外螺纹(牙顶)都是标螺纹大径的,如果您知道牙型(M,Tr,G,NPT,RC,R----),公称直径(就是螺纹大径),螺纹的螺距,),螺纹的旋向(左旋还是右旋),螺纹的公差带(公差带只包括中径,与大径的,所以您标注中径公差带就可以了),螺纹的旋合长度,不就可以加工出来了么？？？？？？？？再说车间师傅估计也不会仔细研究你那条线是您想表示的中径给他看的,图纸上表示有螺纹大径,小径就可以了.其实设计图纸不用那么花哨的,注重实用,以上是我个人的看法,写多了,呵呵！

fergus1987

3# repzk031
首先感谢您的回答!

: P6 V; x' K3 f* u+ y您所指的螺纹大多数是直扣(M Tr G) 没有锥度 当然也有没有必要有中径的存在
! O! }$ U" x( D9 X' G但我所指的是带锥度的螺纹 比如我们石油行业的钻杆接头螺纹 还有您所说的NPT扣
0 o1 Q, M7 x. q9 \3 [
2 M5 c' o! M' G: L5 F9 p% U

- B% g) _+ o6 C3 h

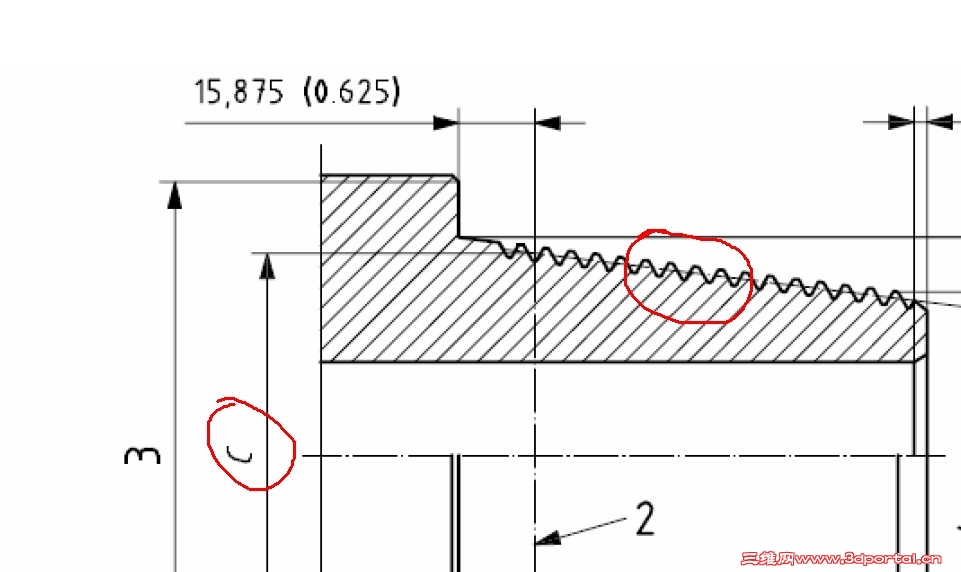

, c; c& _% m: @+ F8 v这是取自API7-2标准对扣型的描述 为什么必须在图纸上指明中径呢
从这张图里可以看出 中径决定了C值 也就是基面中径的大小
$ O/ w* F0 o1 @" y- L6 W而基面中径决定了钻杆接头螺纹最重要的属性——最易断裂点的位置
/ Z% j; E9 V+ T; `5 z7 [( ~& u  p- t所以 如果不标出螺纹中径 也就无法确定C值的大小
至于您所提到的NPT扣 我记得在国标【密封管螺纹】里也有相应的C值的规定
. ?8 |% [. N( g) X/ ]
此外 我觉得图纸不光是给车间师傅看
也有可能会给其他工程师作参考
甚至给CAE工作者做强度分析
7 C( e  r5 r+ }3 j, Q" _这样说来基面中径的存在就很有必要了
; o1 O3 z5 m% w7 G+ l, U7 Z也就有必要将螺纹中径标注出来。。

可能行业不同 您无法理解这种画法
: i5 Y2 J- V; p: P) y2 ^+ f/ k3 ^以上是我的见解。。
8 ^9 j/ O" V% F, e再次感谢您的回复。。
期待 达人解答！

阿帕奇

中心线的长度是根据两条边线或圆的直径计算得出的。有时候两条边线不一样长的时候，就会计算出一个中间值，什么规律，我也没细心摸清

fergus1987

5# 阿帕奇
3 D4 w7 A/ g9 N% U8 c, j谢谢斑竹指点！

zbszzc

4楼说的是对的，这中心线必须画出来，否则螺纹就无法加工出来了。

xflhf

很专业的讨论，受教了。
楼主的问题，是否可以通过自己在工程图上手绘草图线段，添加约束，然后标注草图，间接实现？不知道可行否。

老上！

fergus1987 发表于 2011-9-8 09:49 static/image/common/back.gif
3# repzk031
首先感谢您的回答!

初学者，灰常长知识。很感谢大神们
