[求助] 那位大虾看看这图的螺旋槽怎么下手.

[复制链接]
发表于 2012-7-9 10:55:12 | 显示全部楼层 来自: 中国浙江金华
本帖最后由 ffda 于 2012-7-9 10:59 编辑 ; b6 m$ e5 j7 @
8 v6 \9 N1 W" ?: g5 R

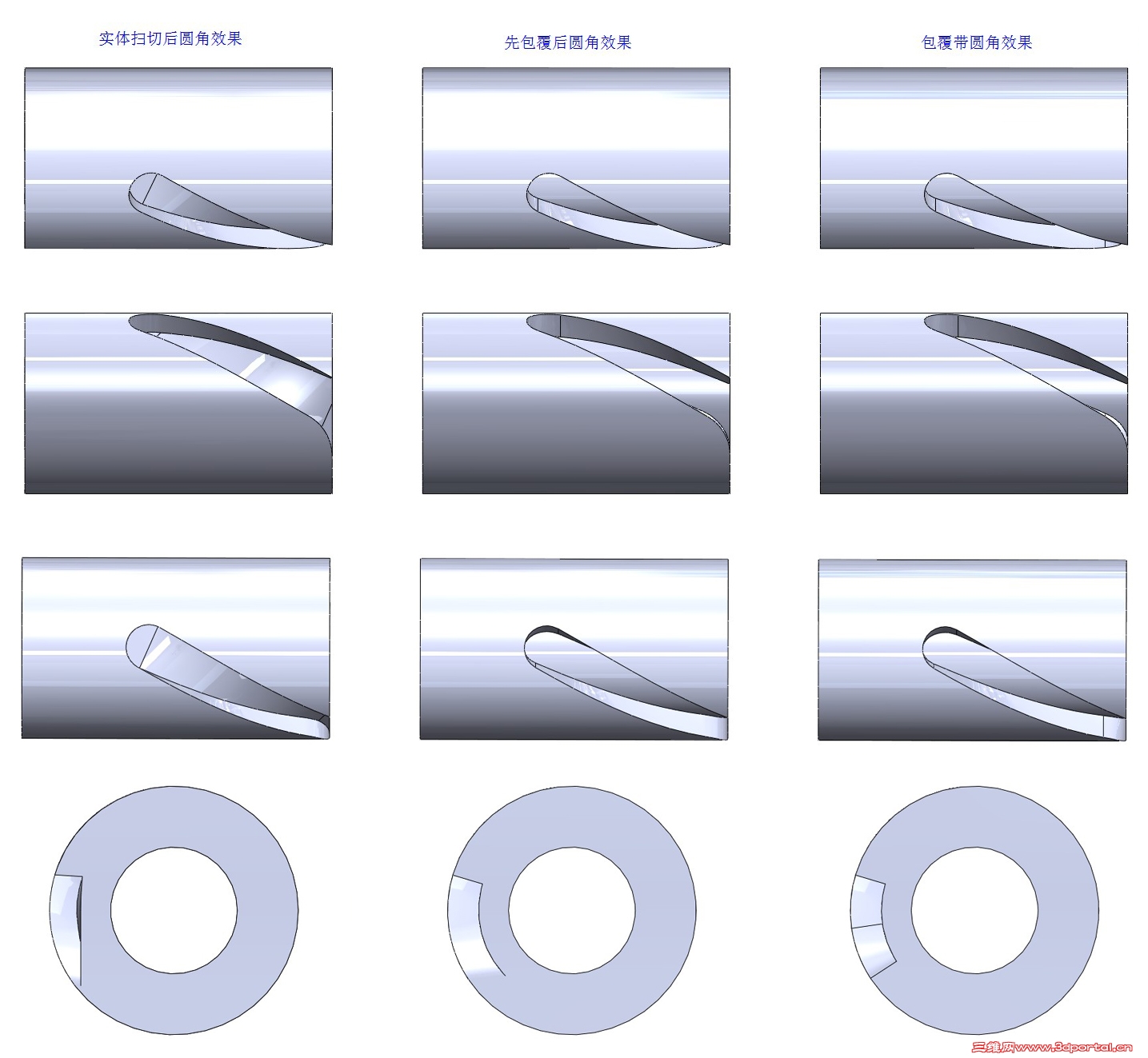

用包覆作出来的这种槽是很难加工的,最接近实际加工状态的是实体扫切,闲着没事作了三个效果,请大家斧正。' c2 Z* y5 l( e6 e
" _4 S. K2 q, ?" z
235.jpg 6 b: R: A2 d* ^' H3 R

; M# L$ C. v: m# v
  [+ s" h  Y, l! J$ Y$ n
发表于 2012-7-9 11:00:42 | 显示全部楼层 来自: 中国上海
阿帕奇 发表于 2012-7-9 10:03 static/image/common/back.gif" W+ f# H( @+ U9 ?# l* y0 e
谢谢不老前辈,但是还是没看到对展开的投影关系如何定义,比如此帖子,圆柱的展开投影关系是什么样的,是 ...
+ c+ H6 \( v8 j
外圆柱面上的形状区别虽然不大,但是此工件是通过铣刀加工的,所以包覆后槽宽缩小(弧长与弦长是不等的)。! X+ ?) L4 _8 W
再看看直接用包覆得到槽形,槽子的内圆柱面上的高度方向与外圆柱面是一样的,但圆周方向随着半径的减少尺寸按半径的同样比例缩小,也就是说内圆柱面上的槽宽大大缩小了。
发表于 2012-7-9 11:29:43 | 显示全部楼层 来自: 中国辽宁盘锦
w_hs1 发表于 2012-7-9 11:00 static/image/common/back.gif
# f4 R0 U* w- h$ D* _外圆柱面上的形状区别虽然不大,但是此工件是通过铣刀加工的,所以包覆后槽宽缩小(弧长与弦长是不等的) ...

# L; _+ W+ {. K, w' k2 g' j3 h6 |再次求教不老前辈,难到包覆会产生一个“拔模角度”?如果这样,包覆的命令一般会用哪个场合呢
发表于 2012-7-9 11:50:00 | 显示全部楼层 来自: 中国上海
阿帕奇 发表于 2012-7-9 11:29 static/image/common/back.gif
" v# s* D$ p; ]4 A再次求教不老前辈,难到包覆会产生一个“拔模角度”?如果这样,包覆的命令一般会用哪个场合呢

) J! w  q2 |8 f2 V3 y% E包覆的“蚀刻”和“浮雕”都是沿表面法向的,对于圆柱体就等于沿径向的。
发表于 2012-7-9 12:11:27 | 显示全部楼层 来自: 中国辽宁盘锦
w_hs1 发表于 2012-7-9 11:50 static/image/common/back.gif' t7 |7 ~  @' s, o( @
包覆的“蚀刻”和“浮雕”都是沿表面法向的,对于圆柱体就等于沿径向的。
" ?  }4 T& C! u6 n, M% B$ ?
那不了前辈,圆柱的展开是在哪个方向呢?个人觉得也是径向方向啊
发表于 2012-7-9 12:42:38 | 显示全部楼层 来自: 中国上海
阿帕奇 发表于 2012-7-9 12:11 static/image/common/back.gif* Y' e; x0 `% E% d/ C
那不了前辈,圆柱的展开是在哪个方向呢?个人觉得也是径向方向啊

2 n$ N: C' W- P8 Y3 F5 Z# V圆柱体是没有展开的,如果圆柱状的钣金可以展开,展开后的折叠也是径向的,也是外口大内口小,所以我前面说过,直接包覆出槽形和钣金做槽形是一样不正确的。
发表于 2012-7-9 15:24:53 | 显示全部楼层 来自: 中国辽宁盘锦
本帖最后由 阿帕奇 于 2012-7-9 15:35 编辑 5 t2 Y0 ?3 [5 R8 I9 G: R
w_hs1 发表于 2012-7-9 12:42 static/image/common/back.gif) W, w! `% h, ~* k
圆柱体是没有展开的,如果圆柱状的钣金可以展开,展开后的折叠也是径向的,也是外口大内口小,所以我前面 ...

9 h! i' L' R6 n5 M不了前辈,明白了,应该是图纸理解的的问题
发表于 2012-7-9 15:29:48 | 显示全部楼层 来自: 中国江苏泰州
老问题了,包覆是100%的的不对,用实体扫描切除
发表于 2012-7-9 18:49:51 | 显示全部楼层 来自: 中国天津
51楼的ffda 发的左边图是正确,展开后,槽底曲面变成平面就看不见那条线了
发表于 2012-7-11 10:08:50 | 显示全部楼层 来自: 中国天津
完整看完此贴,胜读10日书。
