请教这个扫描如何画？

w_hs1

抒怀新 发表于 2016-1-29 13:15
6 e) z& O3 }7 y8 _# X谢谢不老前辈再次关注，感动！
3 B4 j/ a1 e& u- n俺还有一个放样问题想请您有空看看：http://www.3dportal.cn/discuz/foru ...

那两个绿色小点是可以移动的，移到不同位置，结果是不一样的。

抒怀新

w_hs1 发表于 2016-1-29 13:54
那两个绿色小点是可以移动的，移到不同位置，结果是不一样的。

好的，谢谢不老前辈！

w_hs1

抒怀新 发表于 2016-1-29 13:19
. ?/ V$ Y& Y4 X2 v) h不老前辈可否提供扫描切除的档案参考看看，这个切除的引导线应该是一样的吧

9 m' D: }$ x! {当然可以。两种方法引导线不一样的由于怕出现截面内交叉的错误，所以引导线是分成两段接起来的。
0 }% W! o( a: y' M) C/ S1 f$ Z对于不善于用公式曲线的朋友，也可以用扭转法，只不过步骤会多一些。
; J- v/ q. G) U3 e8 v! x3 Q( ]
扫描切除—阵列.rar (3.66 MB, 下载次数: 18)

2016-1-29 14:02 上传

点击文件名下载附件
6 h( |$ X6 M7 T! n$ q0 D

抒怀新

w_hs1 发表于 2016-1-29 14:02
当然可以。两种方法引导线不一样的由于怕出现截面内交叉的错误，所以引导线是分成两段接起来的。
0 C' l! Y! c4 e7 X$ x对于 ...

手头没有16版的，家里电脑是2016版的，只有回家后打开学习您的档案了，若有不懂，还希望能再次和您交流。
. `! h5 Y, ^/ h9 ^# c, K我个人是非常喜欢用公式曲线的，感觉公式曲线精度高，但能力有限，诸如这个帖子还是不老前辈的指导
7 N. F1 j7 b5 N% O才会推出公式曲线。关于扭转大法，应该就是弯曲吧，弯曲很少用，拜读过不老前辈的扭簧用弯曲特征做，

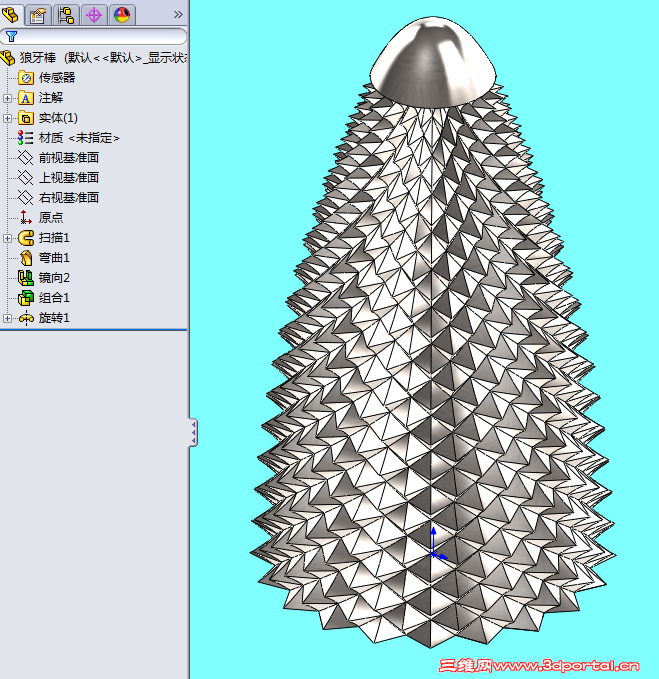

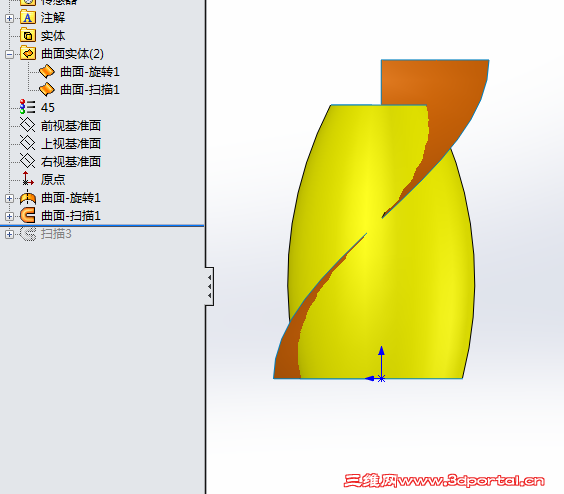

) |5 W1 P* Z5 s# Y, L& Q2 i/ w说实话，至今不明白其中奥妙。俺想也可以用2个曲面相交求得曲线：
! s3 e2 K& D* i8 m3 }* u/ v
8 F5 b3 W7 `$ U- k# |6 n4 w
; R+ O% x& t5 ~8 ^# |0 E$ r
3 Q; x5 \! ^9 z无论如何，俺还是非常崇拜不老前辈的公式曲线做法！

w_hs1

抒怀新 发表于 2016-1-29 14:28
手头没有16版的，家里电脑是2016版的，只有回家后打开学习您的档案了，若有不懂，还希望能再次和您交流。 ...

两个曲面相交是最常用的做法。如果是一个回转面与一个等螺距面相交的话，本人觉得用平面+扭转更简单一些。

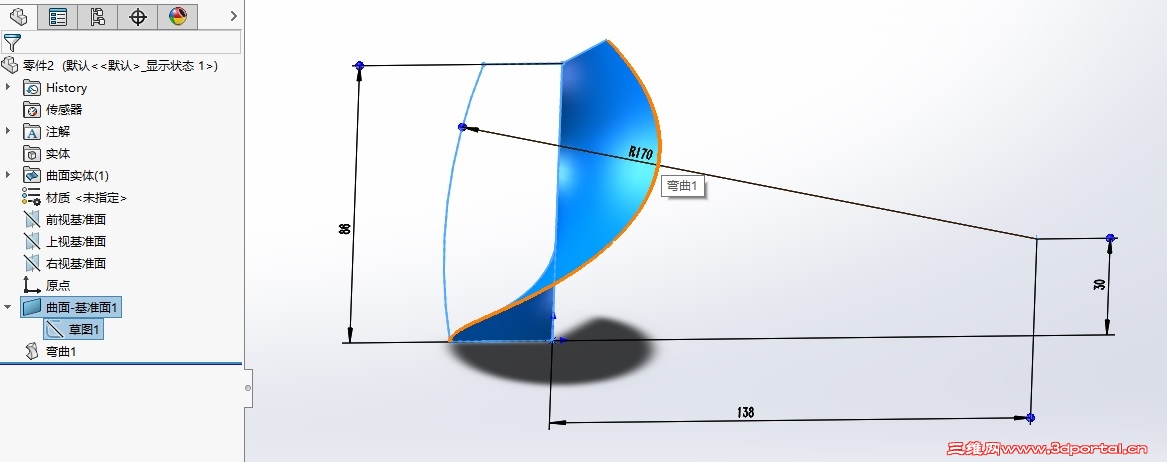

" H+ @' [1 U* M5 N8 I. p* ~
5 k9 R$ B/ W6 S9 y% H# {( i5 j  [+ e

抒怀新

4 _. K# B6 R( |. u

w_hs1 发表于 2016-1-29 14:02
当然可以。两种方法引导线不一样的由于怕出现截面内交叉的错误，所以引导线是分成两段接起来的。
对于 ...

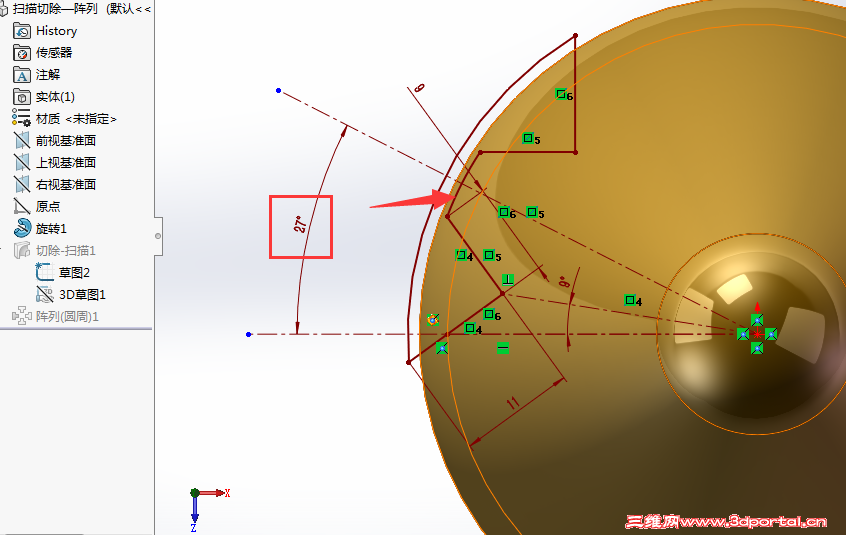

: Y" n! Q, X* L( e$ E/ C2 |回家打开您的档案，实在是妙，但草图中的一些尺寸想不明白？
' _3 i  q* s% D( C8 T. Q, r# x% J在扫描切除的过程中，标注27°的那两条点画线是不是保持不动？
不老前辈可以讲讲在这个扫描过程中，草图轮廓包括尺寸和几何关系是如何变化的吗？
' |% p. W! l2 ]& O/ x想请不老前辈指导一下！
6 q2 H  f9 B5 M3 _) ?! W+ V2 u- B


3 {3 Q" s) v& @% l2 f: D* V! j

. h% W5 `. Q3 i  T
, P8 x' f% D8 q* ?& z

抒怀新

w_hs1 发表于 2016-1-29 14:02
7 t. c) e0 R* u; G7 P当然可以。两种方法引导线不一样的由于怕出现截面内交叉的错误，所以引导线是分成两段接起来的。
对于 ...

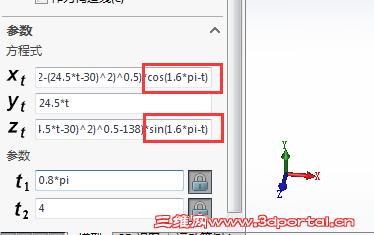

方程式里的这个（1.6*pi-t），不老前辈可以讲解一下吗？

" p3 A' e+ W& F# v3 y" k7 P( H
! P. }- i' K9 ]& y& l& m7 ?, |

foxjinlin

学习了。
- \' Y$ G$ v& P& Z5 q& @
这零件是做什么用的

keilei001

精彩话题，练习用扭曲画一个。
