楼主: 2005llnn
收起左侧

[推荐] CAD几何作图竞赛题（2015年6月），竞赛结果已公布

 关闭 [复制链接]
chenqi
发表于 2015-6-19 14:12:23 | 显示全部楼层 来自： 中国江苏南京

回帖奖励 +10 点三维币

本帖最后由 woaishuijia 于 2015-6-25 04:54 编辑
! c4 k& F: n- V% w
' Z5 [; r0 W; v& @每月一题练习

练习2015年6月.pdf

16.42 KB, 下载次数: 27

评分

参与人数 2三维币 +40 收起 理由
2005llnn + 30 三等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

lanbo9
发表于 2015-6-19 16:27:35 | 显示全部楼层 来自： 中国四川成都

回帖奖励 +10 点三维币

本帖最后由 woaishuijia 于 2015-6-25 04:54 编辑 ) w4 E3 G6 X3 \+ M; O

' _  j! L$ G" l) P7 s* \交作业～！～！～！

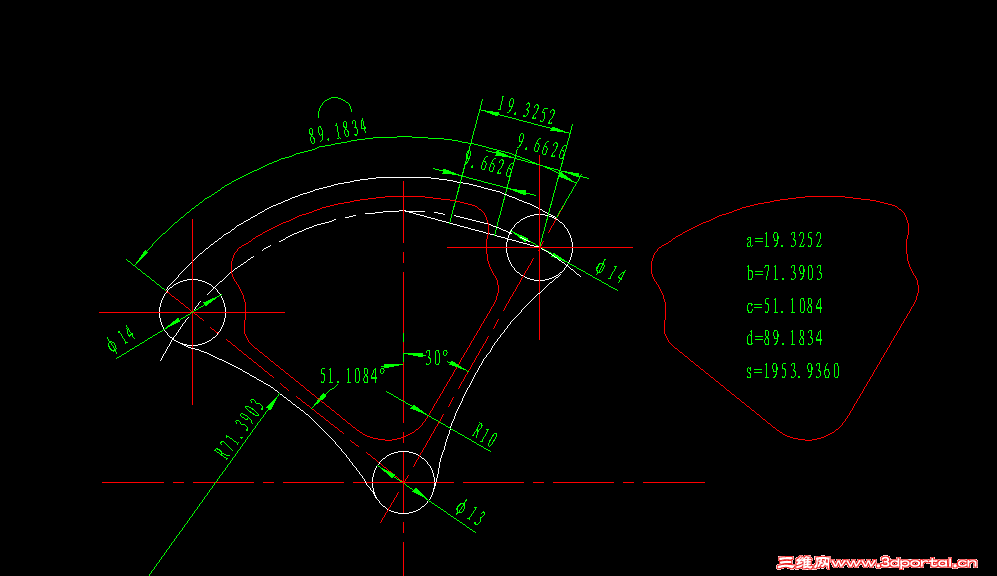

4 g5 O* s$ g& Q# f QQ截图20150619161735.png 5 b- ^8 I3 l  K1 [  M& z' i

201506lianxi.rar

33.71 KB, 下载次数: 25

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

wupeiqi
发表于 2015-6-19 18:03:15 | 显示全部楼层 来自： 中国江苏苏州
本帖最后由 woaishuijia 于 2015-6-25 04:54 编辑 $ i$ v. Y) l) h9 `3 m9 z# `

% u8 _. i8 y( J" Y$ y, Z$ D/ e/ M9 C参与练习。, v9 A9 @) {7 L4 s; X) k# N

评分

参与人数 2三维币 +50 收起 理由
2005llnn + 40 二等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

zhlq518
发表于 2015-6-19 21:10:17 | 显示全部楼层 来自： 中国江苏苏州

回帖奖励 +10 点三维币

本帖最后由 woaishuijia 于 2015-6-25 04:54 编辑
4 M; P+ D9 |$ b7 S9 ^# @* v. W  z1 G
好久没有参加了，抽空做做！: Q& w7 J% O2 x% ]+ X" B

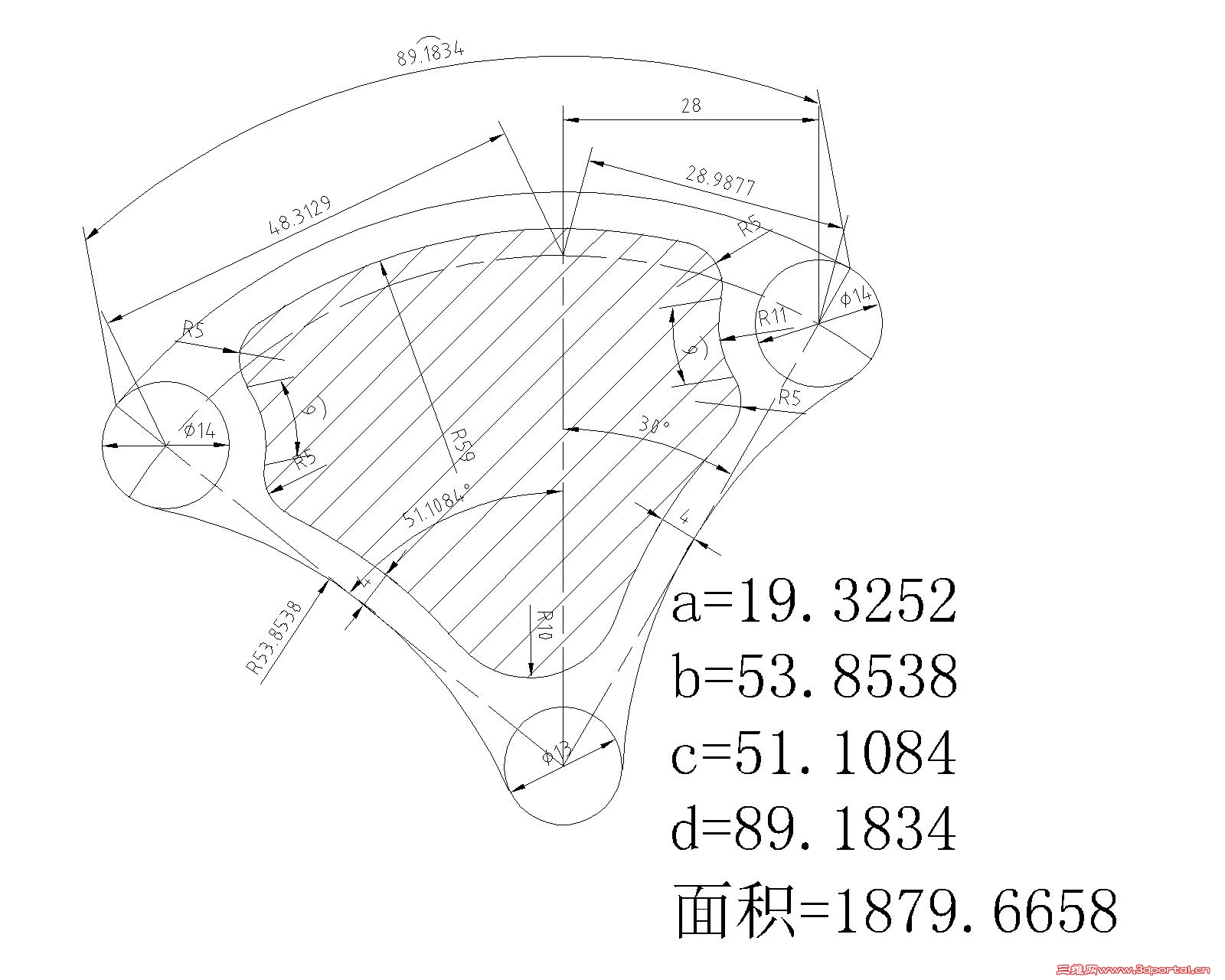

Drawing1-Model.rar

109.52 KB, 下载次数: 3

评分

参与人数 2三维币 +40 收起 理由
2005llnn + 30 三等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

钱爷
发表于 2015-6-20 23:10:47 | 显示全部楼层 来自： 中国上海
本帖最后由 woaishuijia 于 2015-6-25 04:54 编辑 + ?  `; c- d- ]
( G) Q8 a8 q  C" Z) K

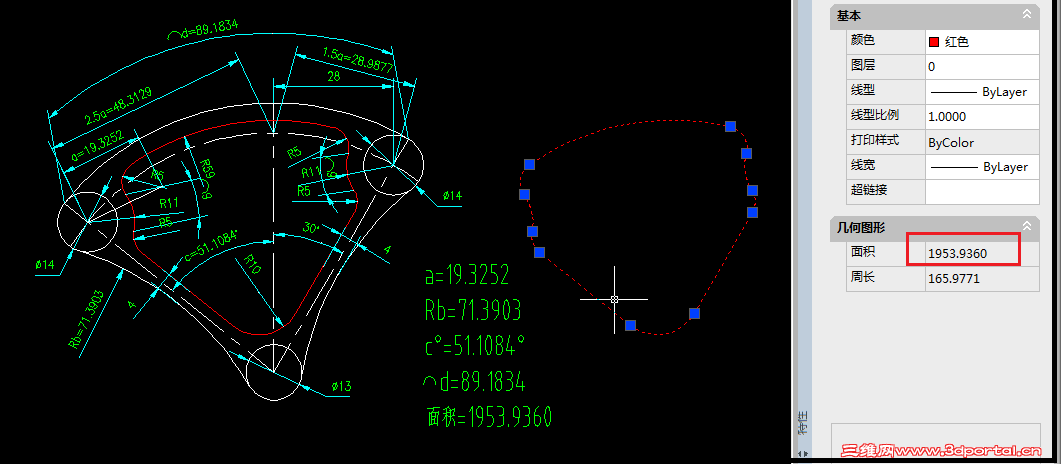

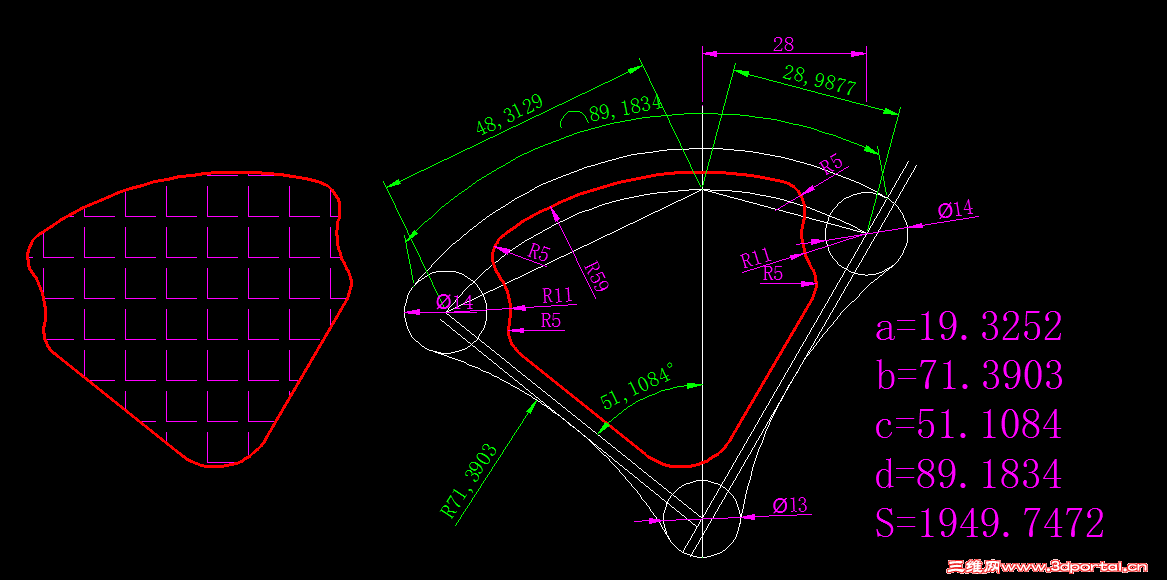

交作业。 6月份作业.png
# q6 {1 {. K4 K, T

6月份作业.rar

30.2 KB, 下载次数: 1

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

ss988
发表于 2015-6-21 17:27:35 | 显示全部楼层 来自： 中国安徽芜湖

回帖奖励 +10 点三维币

本帖最后由 woaishuijia 于 2015-6-25 04:54 编辑 * z. T! q: `- h- i
2 a# R3 K4 O6 Y

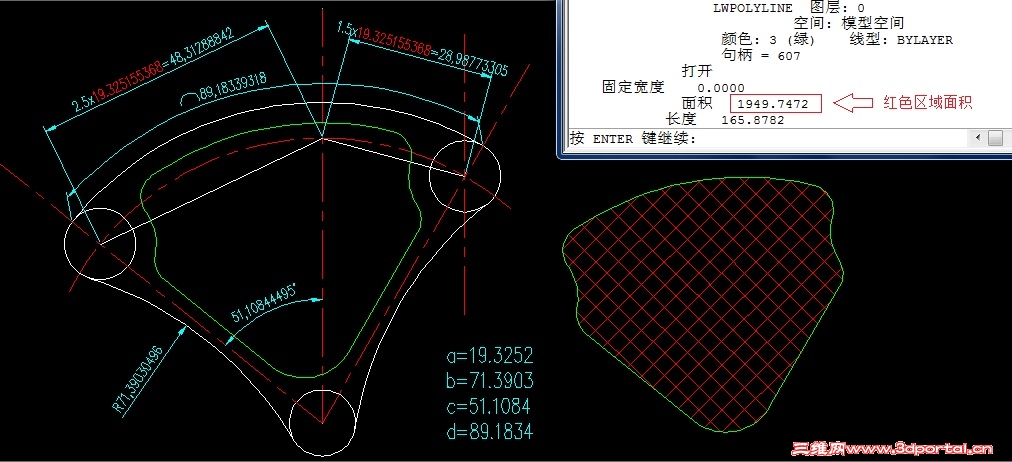

交作业了，201506月练习题。. L" F7 t9 z7 q

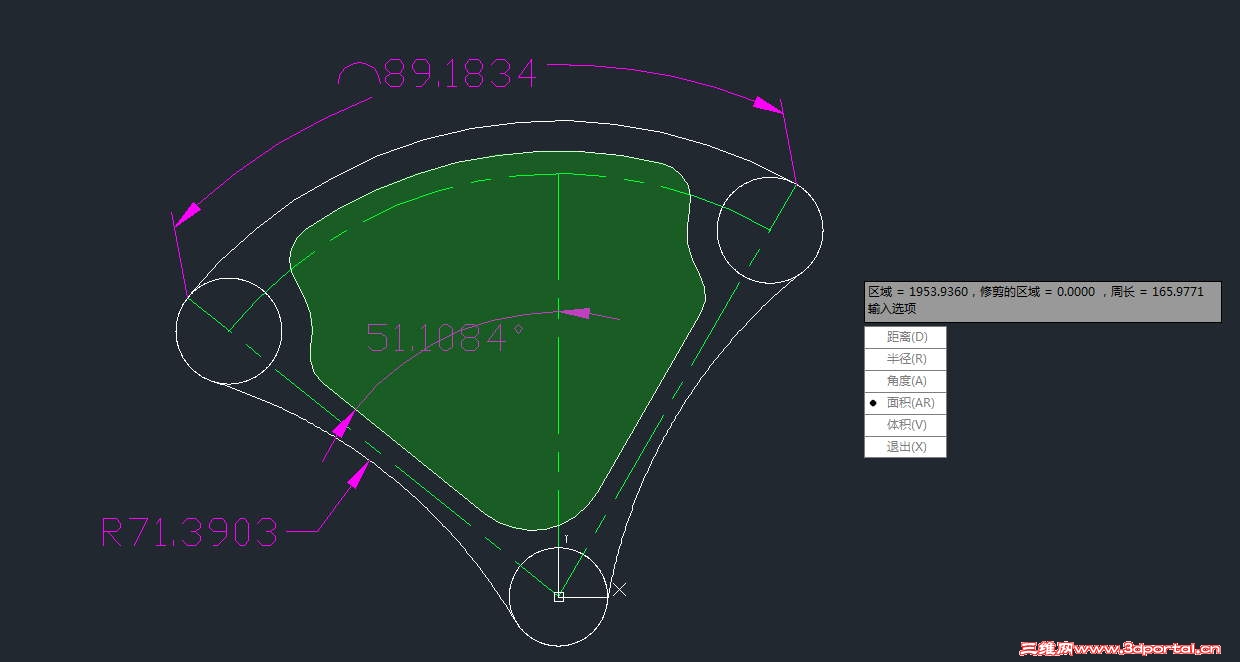

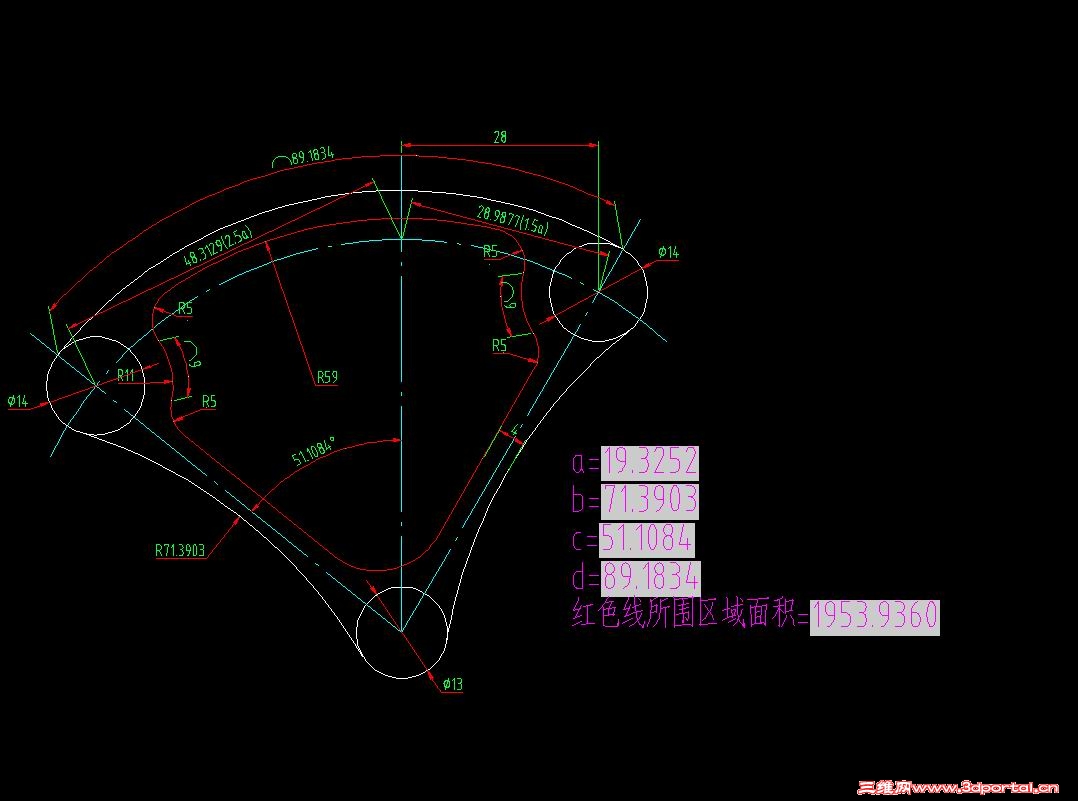

201506月

201506月
( m" W2 \3 h$ O1 j9 J. ~9 |+ @+ S4 p0 y2 F" i: C

评分

参与人数 2三维币 +50 收起 理由
2005llnn + 40 二等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

zh876252780
发表于 2015-6-21 20:21:38 | 显示全部楼层 来自： 中国浙江嘉兴
本帖最后由 woaishuijia 于 2015-6-25 04:55 编辑
! n+ M: n" {' j0 M% Z& c: U1 X9 `
; V9 Z3 a1 U. I/ v2 e& @" ~2 I: H: [交作业了，，，，，，:lol:/ J0 c' I3 g8 `' O. X
2 \0 r5 W/ T1 M4 Y- }0 |6 z3 U0 A/ W, H  N& e7 e* K

评分

参与人数 2三维币 +50 收起 理由
2005llnn + 40 二等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

觅觅寻寻
发表于 2015-6-22 11:55:14 | 显示全部楼层 来自： 沙特阿拉伯
本帖最后由 woaishuijia 于 2015-6-25 04:55 编辑 ) I/ _7 @& }. q" j, v, I
1 H8 _; q' x# @$ D- b+ e: g
练习练习，挺好的！
  f1 S8 p$ H: q; J8 U# ]" ~( _

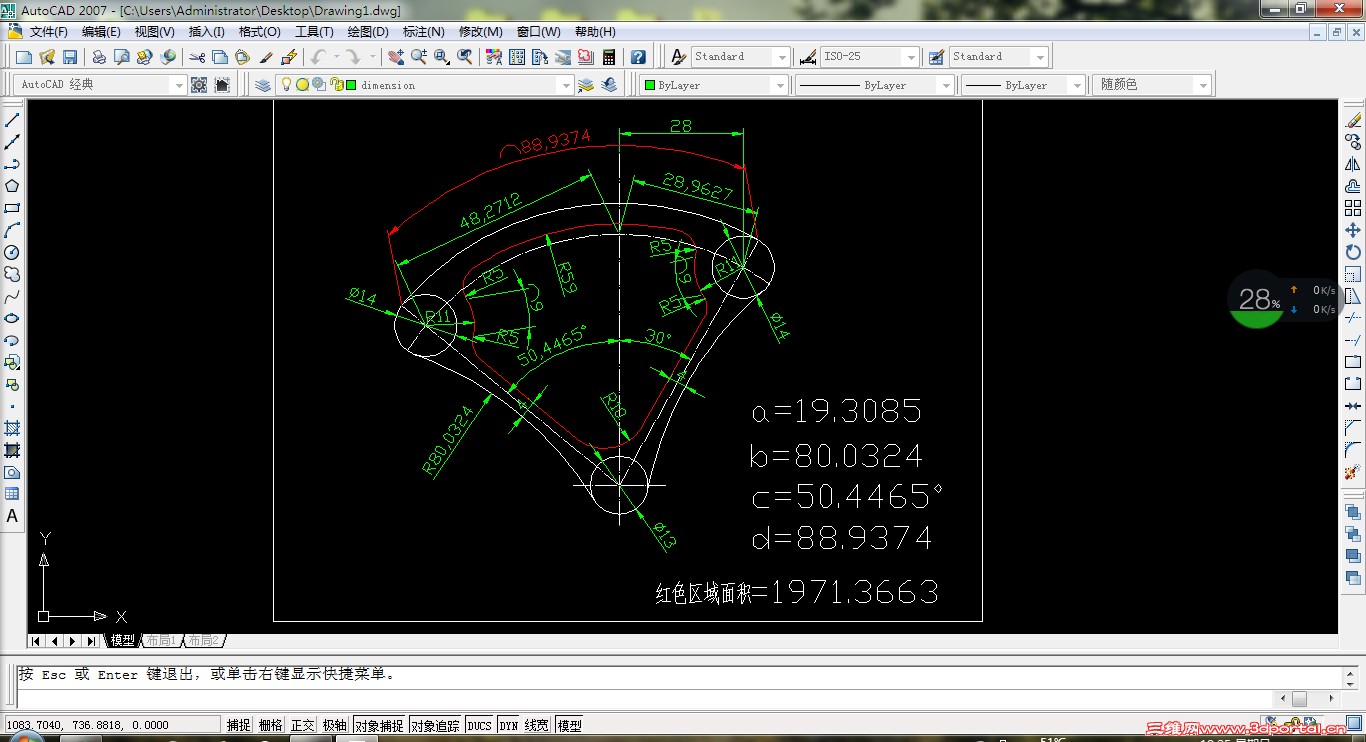

' x- N4 N) P& h/ k/ l+ l  _, N QQ截图20150621182541.png

评分

参与人数 1三维币 +10 收起 理由
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

竹八节
发表于 2015-6-22 13:47:13 | 显示全部楼层 来自： 中国广东佛山
本帖最后由 woaishuijia 于 2015-6-25 04:55 编辑 ( U8 K) m! T1 @" o% ~& f" {

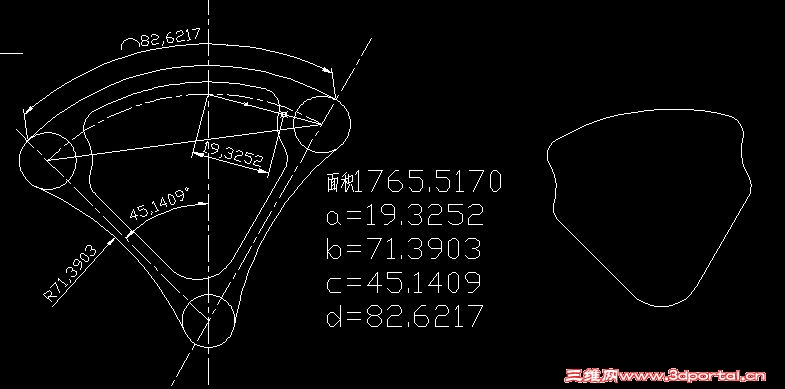

9 d% U5 \' u' F' {+ q! g' ]交作业8 v9 A1 m" T( a3 Y
; `, m' `2 m8 }7 g" o! R* ?9 y' y- l% `: c
% Q6 N& b* M6 F$ C9 {& X  \, y1 p

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

xylcs
发表于 2015-6-23 14:17:39 | 显示全部楼层 来自： 中国江西新余
本帖最后由 woaishuijia 于 2015-6-25 04:55 编辑
( H9 F6 s, ]1 q1 R; T1 n0 `$ q) I( V1 ]+ u! ~
交作业了。 201506.rar (43 KB, 下载次数: 2)

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

xtpi
发表于 2015-6-23 20:31:37 | 显示全部楼层 来自： 中国河南新乡

回帖奖励 +10 点三维币

本帖最后由 woaishuijia 于 2015-6-25 04:55 编辑
! c: D2 G. w* I+ D: {; S
6 U% j  V1 i) s# T( P已完成请审核& ^- a2 q+ I8 c# J  b% w% n

' W# |' g) u) ^) G- @& B: F

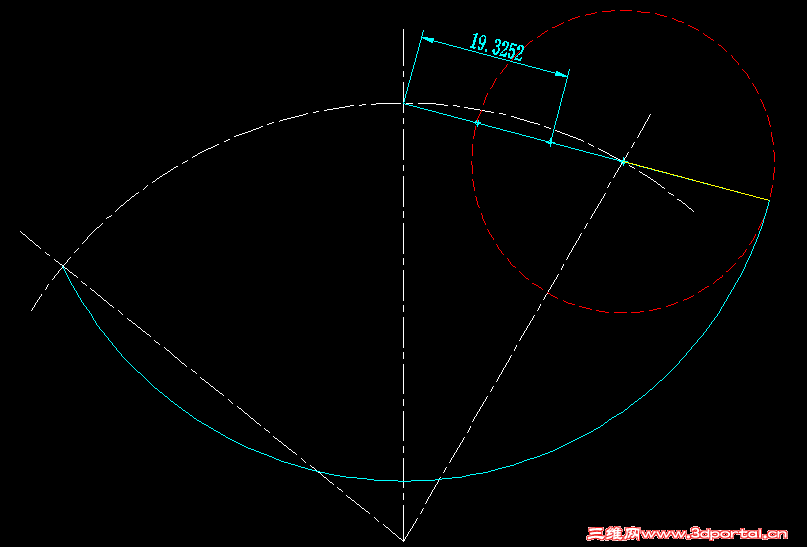

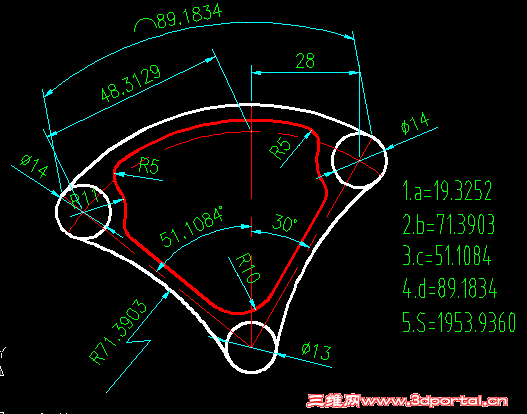

255

255 * X& j) \/ c$ @) g9 f
' j+ b* G- Y" g/ P8 G# d

" q1 r7 d/ Z& v2 J9 {* u4 a; T' \

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

lisc2000
发表于 2015-6-23 22:12:53 | 显示全部楼层 来自： 中国辽宁大连
本帖最后由 woaishuijia 于 2015-6-25 04:55 编辑
+ u. u7 v' ~. U5 r
# q5 o0 T% c0 {) T末班车赶上+ b- y2 @5 m0 {9 ]( ^+ L6 A

评分

参与人数 2三维币 +30 收起 理由
2005llnn + 20 四等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

超记
发表于 2015-6-23 23:09:59 | 显示全部楼层 来自： 中国广东江门
本帖最后由 woaishuijia 于 2015-6-25 04:55 编辑 ( l1 K  f$ B5 Q+ [& S
3 V/ o% i  h* J( i
作业00000004 ?$ R5 }( H0 V$ _( M$ |  k1 ~2 L/ E

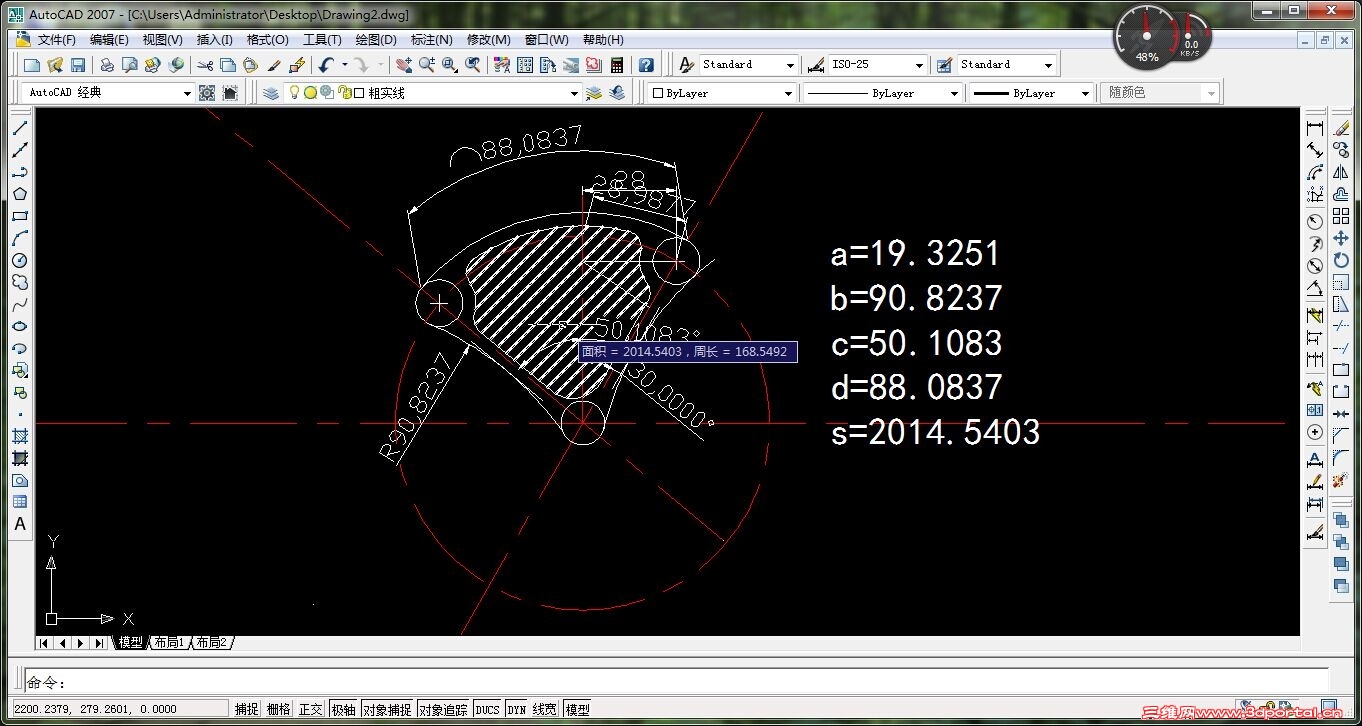

@OMWI%6`0KIH~WNU({RCK%V.jpg   }# q0 U$ |6 t/ O" b

点评

我爱用acad
要设置最高权限  发表于 2015-6-24 09:55

评分

参与人数 1三维币 +10 收起 理由
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

xc235
发表于 2015-6-25 08:39:33 | 显示全部楼层 来自： 中国天津
xc235 发表于 2015-6-17 17:40 static/image/common/back.gif
. |3 n4 R% u+ A交作业
; p, c/ w, F. a! Y8 }5 C: A3 W. F8 @$ N, H8 S  ?) O
阅读权限怎么设置呢？
, Y* l8 W0 W5 b
A的长度忘记写出来了: x$ l. w3 p2 Q4 Z$ h
补上
9 p0 x4 Y$ e# g8 F3 o5 X- q- c28.98773305/1.5=19.3251553666666666666666666666673 T- V$ ~4 v  E0 I
回复 支持 反对

举报

lxf325
发表于 2015-6-25 12:08:43 | 显示全部楼层 来自： 中国浙江台州

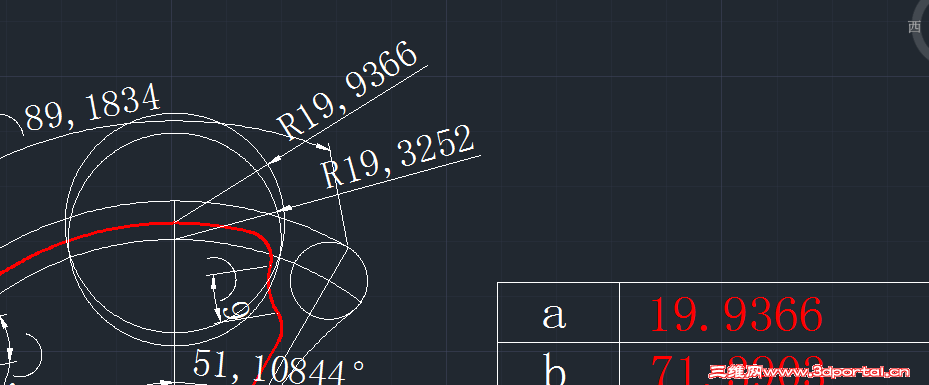

1.png 找错交点了
& c$ N1 l5 j3 p7 ?. `& w
回复 支持 反对

举报

我爱用acad
发表于 2015-6-25 12:45:13 | 显示全部楼层 来自： 中国陕西西安
本题有两处相对来说有一点难度：
% N2 O  f9 u* n- ?- Q. M$ C) x
! \: o6 x8 M* ~( n8 a1、按1.5a作出2.5a的长度，可用比例缩放等方法。. f% W* Q& l6 {" W1 h* v9 u5 z
2、定弧长圆弧作法，可用拉伸法或定距等分法。

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 技术讨论

查看全部评分

回复 支持 反对

举报

eastking1111
发表于 2015-6-25 13:31:32 | 显示全部楼层 来自： 中国四川绵阳

回帖奖励 +10 点三维币

28.9877/1.5不就是19.325133333333333333333333333333么，然后四舍五入应该是19.3251才对吧！
回复 支持 反对

举报

lxf325
发表于 2015-6-25 21:18:54 | 显示全部楼层 来自： 中国浙江台州
eastking1111 发表于 2015-6-25 13:31 static/image/common/back.gif$ h4 c( y, A6 P- H4 V% Z
28.9877/1.5不就是19.325133333333333333333333333333么，然后四舍五入应该是19.3251才对吧！
! U& i( n9 k8 l4 y% Q+ H
不错，但是28.987733/1.5=19.325155333333333333333333333333 然后四舍五入就是19.3252 你应该先求出a的线，再算线长
回复 支持 反对

举报

竹八节
发表于 2015-6-25 22:09:20 | 显示全部楼层 来自： 中国广东东莞
eastking1111 发表于 2015-6-25 13:31 static/image/common/back.gif! J; a1 ?5 b" v) a1 m0 P4 V0 v
28.9877/1.5不就是19.325133333333333333333333333333么，然后四舍五入应该是19.3251才对吧！
" O9 x, D3 Q0 v/ x
这种尺寸还是用几何作图得出的准
回复 支持 反对

举报

eastking1111
发表于 2015-6-25 22:20:35 | 显示全部楼层 来自： 中国四川绵阳
lxf325 发表于 2015-6-25 21:18 static/image/common/back.gif- J8 z1 n' u  ?1 r' j% j9 g
不错，但是28.987733/1.5=19.325155333333333333333333333333 然后四舍五入就是19.3252 你应该 ...
% d* \  ?2 m5 T, |. Q$ N3 d
疏忽了，当时直接拿计算机算的，忘记定数等分这个命令了
回复 支持 反对

举报

eastking1111
发表于 2015-6-25 22:24:21 | 显示全部楼层 来自： 中国四川绵阳
竹八节 发表于 2015-6-25 22:09 static/image/common/back.gif
) }$ z" N) J2 L+ M/ T: f7 n这种尺寸还是用几何作图得出的准
0 [  e. @/ w- R$ Q8 [1 R* u3 d$ @
有道理，就是忘记了，直接用计算机算的
回复 支持 反对

举报

chenmik
发表于 2015-6-25 22:49:16 | 显示全部楼层 来自： 中国北京

回帖奖励 +10 点三维币

也来晒下我的作法吧- }3 Z1 w8 P. [& i
4 L/ f) ^% R, q- Z6 l( T

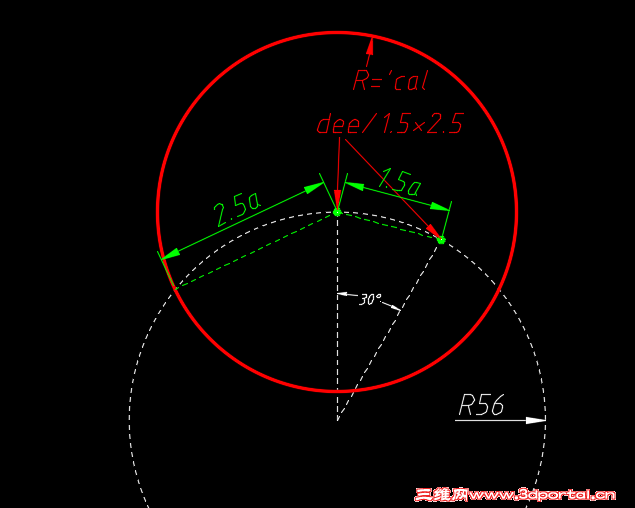

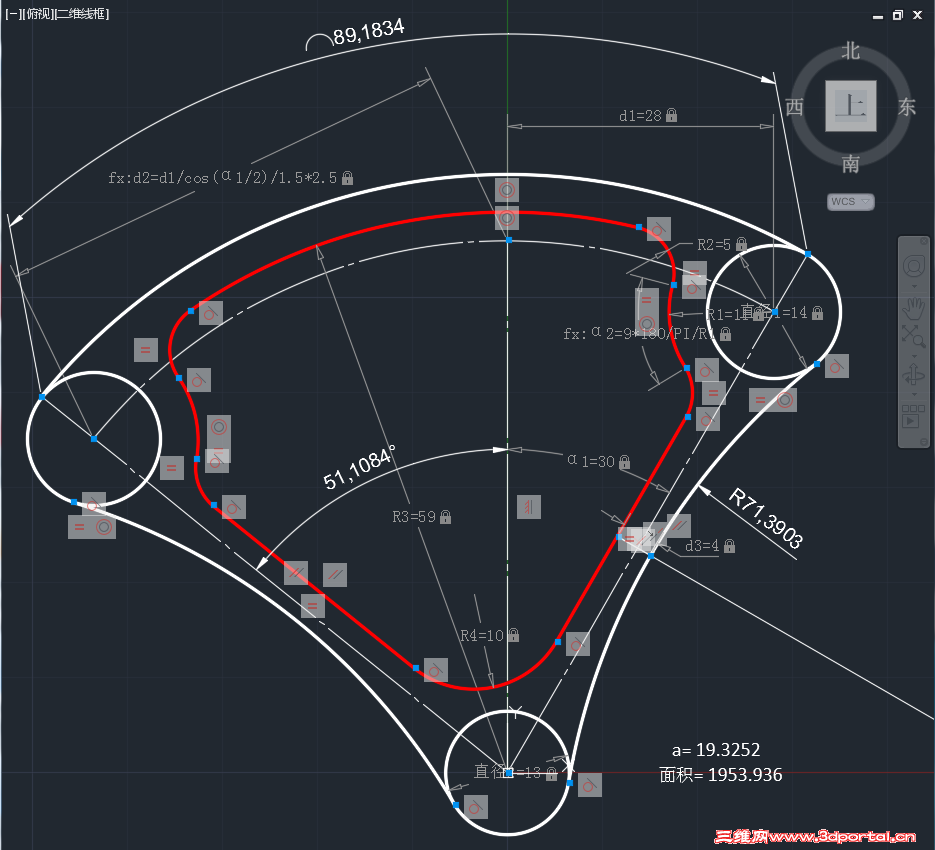

2.5a的定位：直接调用CAL表达式，感觉这是最快捷的方法
! g6 H& }& ~; H$ ~! y4 c% A- f* q5 e  B5 w; {; O: i
! ~, w, c0 ^3 [+ X6 R' n* ~$ j7 V( t7 w8 w; R. `2 ~
另外，弧长等于9的圆弧，一个LEN（拉长）命令就搞定。2 k3 p3 }/ J7 l  @' I( t3 n
其他也没什么说的了。
$ l) i# ?) I/ c$ M6 k5 z* H2 G

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 技术讨论

查看全部评分

回复 支持 反对

举报

oxm44
发表于 2015-6-25 23:18:26 | 显示全部楼层 来自： 中国江西鹰潭

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 技术讨论

查看全部评分

回复 支持 反对

举报

fgg913
发表于 2015-6-26 08:42:19 | 显示全部楼层 来自： 中国湖北宜昌
为什么不多用的三角函数和CAGD,这两个在CAD里都支持.

# F- ?3 @* z1 a% ~7 ?& `* J0 P
* V9 A% d4 [( w6 H) [8 p! E3 ?

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 技术讨论

查看全部评分

回复 支持 反对

举报

qwerabcd
发表于 2015-6-26 23:14:54 | 显示全部楼层 来自： 中国安徽芜湖

回帖奖励 +10 点三维币

我那个a尺寸标注的一格是9.6626，若是标注两格就是2*9.6626=19.3252了。应该也算对呀。
回复 支持 反对

举报
