配电箱-600x800x200

sd14218264 · 发表于 2012-8-18 07:56:54

希望能分享一下啦，哈哈

山城小川 · 发表于 2012-8-20 16:35:03

貌似在其他论坛上看到过！只是我的想法！

juventus230 · 发表于 2012-8-27 16:32:34

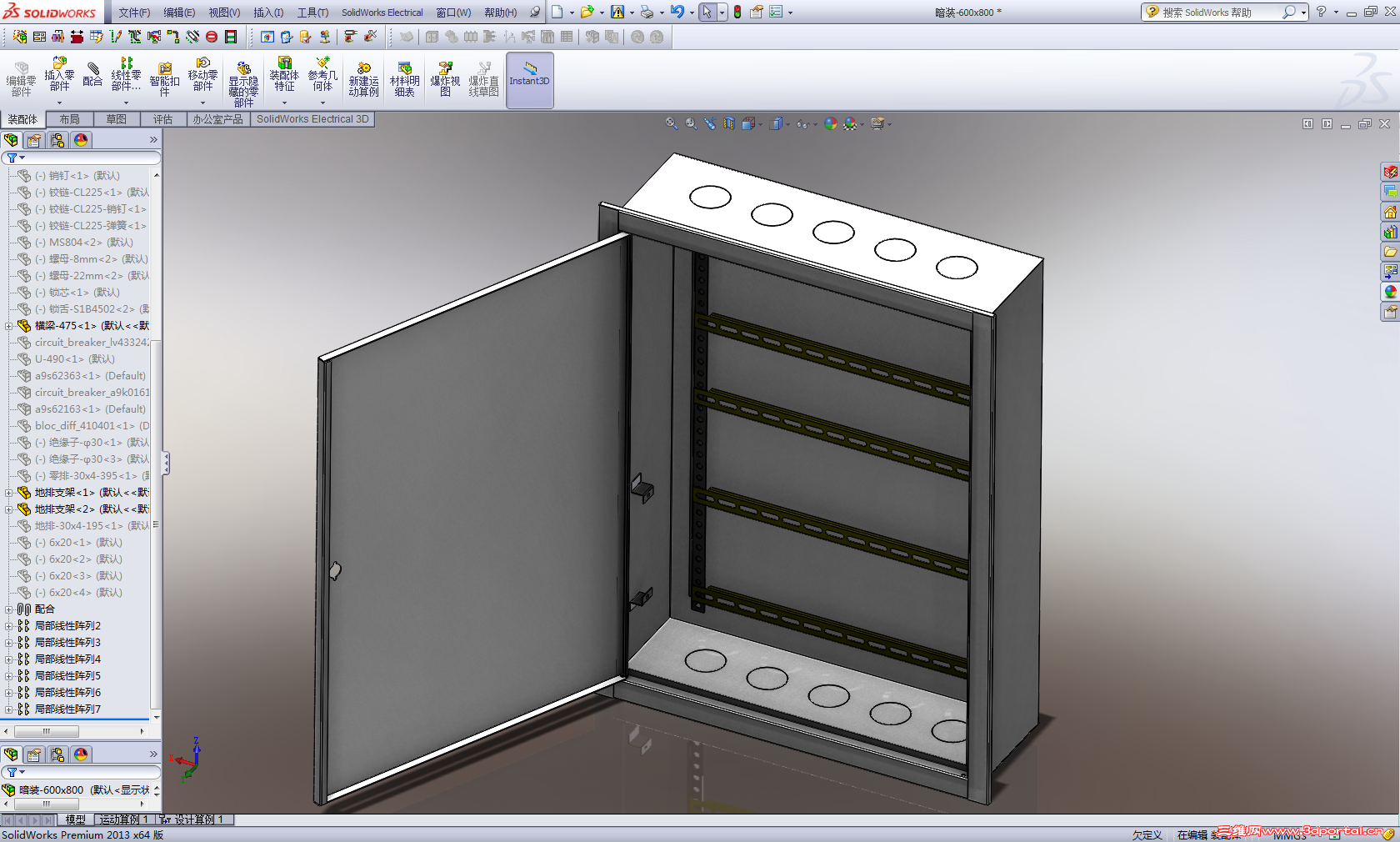

part1 全部零件图及装配体

juventus230 · 发表于 2012-8-27 16:35:06

part2 零件图及装配体，SolidWorks2012文件，版本低的朋友不好意思啊，五金件（铰链、门锁）没有在压缩包里面

xuxinzhi2006 · 发表于 2012-8-27 16:49:59

希望楼主将五金件也发出来，谢谢！

房展鹏 · 发表于 2012-8-27 21:05:09

很不错。我也在准备画一个配电柜。

随手可得 · 发表于 2012-8-28 16:12:41

这电箱还行吧，好像是不防水的。

qyongdai · 发表于 2012-9-8 09:49:10

画得真不错，下载学习了。

hngcxy9903 · 发表于 2012-9-8 10:49:33

谢谢楼主分享，看样子要换2012版的了

新猎手 · 发表于 2012-9-8 11:12:15

设计得不错，让人看了清晰明了！

juventus230 · 发表于 2012-9-10 10:01:39

fushuixiu 发表于 2012-8-14 20:05 static/image/common/back.gif
/ H8 \# m' o& ^9 C) A) M5 m$ z楼主画得不错，只是没有走线槽，没有接线端子。

线槽省了，端子真心没必要，多一处断开点多一处隐患，再加上国产的端子真心不敢用啊不敢用

802210 · 发表于 2012-9-11 08:36:55

提示: 作者被禁止或删除内容自动屏蔽

美艳刺客 · 发表于 2012-10-20 16:33:04

确实楼主应该发个源文件啊

zjllrbh · 发表于 2012-10-20 17:15:39

支持一下!

machine134 · 发表于 2012-10-20 20:23:46

好作品，学习学习

xisiniao · 发表于 2012-10-20 23:14:53

既然上传了就好人做到底吧，把缺少的五金件、铰链、配件等缺少部分都补上吧。。。

SWJINGLING · 发表于 2012-10-21 07:52:31

画得挺细致的，谢谢分享

华北天梯 · 发表于 2012-10-21 07:52:41

再把电线画上

关西无极刀 · 发表于 2012-10-21 19:23:44

独缺五金件（铰链、门锁）………………希望可以补上……

ASSHUI · 发表于 2012-10-21 21:57:15

真诚的希望楼主能提供铰链、门锁，共同学习，共同进步。

gaidayu · 发表于 2012-10-22 09:26:32

暗装的，怎么器件还在箱里，暗装一般都要先安装箱体，然后框和器件后装，为了避免施工时损坏器件，最好是器件和框都在一起，发货的时候，先发暗装箱体，最后安装框和器件，你这框和箱体是焊一起的吧，最好做成有连接的.

benz9020123456 · 发表于 2012-10-23 13:48:51

帮楼主解释下不知道对不对，1.钣金做这个箱子一点问题没有。2.这个是暗装埋墙里的不需要吊环.3.布线也应该没问题不算密集.4这个用的是横担不是安装盘。

紫星战魂 · 发表于 2012-10-23 14:57:13

谢谢楼主分享

520518 · 发表于 2012-10-23 22:26:47

填上线槽，渲染下，就更好了！

linriver · 发表于 2012-12-17 13:44:21

不适合我用
画的挺好的
