在solidworks中，如何标注这样形位公差，

dongyue · 发表于 2013-12-29 09:04:30

太实用了，原先标注采用的笨办法画箭头线段，学习了

walkinheaven · 发表于 2013-12-29 12:09:31

本帖最后由 walkinheaven 于 2013-12-29 12:12 编辑

duan_jian_hui 发表于 2013-10-22 11:22 static/image/common/back.gif; G* }# Q/ ~ F" ]% g# w1 p1 e/ n
我的SW工程图有两个BUG，一个是形位公差使用多引线时，偶尔导致图纸损坏，不能打开了。还有一个是标注圆弧半 ...

这个形位公差使用多引线的问题，我的SW也有。第二个还没有发现。我都是避免使用多引线。分开标注，图面不是很整洁，有点小乱，给工人看图，还是不错，而且有形位公差多了的感觉，他们加工也会注意小心，挺好的。

luanguangtao · 发表于 2013-12-29 16:40:30

学习了谢谢高手指教

314212186 · 发表于 2015-5-26 11:31:54

本帖最后由 314212186 于 2015-5-26 11:33 编辑

请问这如何旋转90度了

wuzhijian · 发表于 2015-5-26 17:46:54

雪野飞鹏发表于 2013-10-21 16:44 static/image/common/back.gif& I% }+ S A4 D; o) T1 i' [
第二个问题是这样吗？

高手！学习了

luanguangtao · 发表于 2015-5-26 22:12:20

雪野飞鹏发表于 2013-10-21 16:44 static/image/common/back.gif0 o+ g6 |/ v6 r; o
第二个问题是这样吗？

学习了，谢谢

123qingchun · 发表于 2015-6-2 23:24:56

箭头与尺寸线对齐代表这行位公差是轴心线，如果不对齐，代表轴边界

zhlq518 · 发表于 2015-6-3 05:46:36

学习了，

wcwtnui · 发表于 2015-11-2 11:32:50

314212186 发表于 2015-5-26 11:31
5 F+ Z" v4 ~! S( `9 C请问这如何旋转90度了

点击形位公差，左侧往下拉，会有一个角度选项。

yangjunjie2 · 发表于 2016-3-7 21:44:56

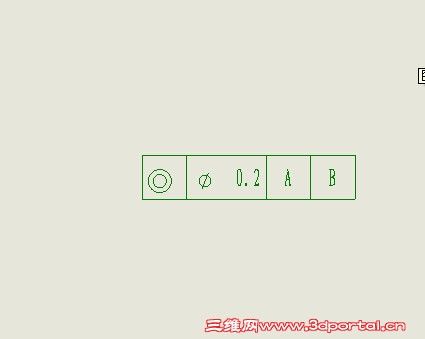

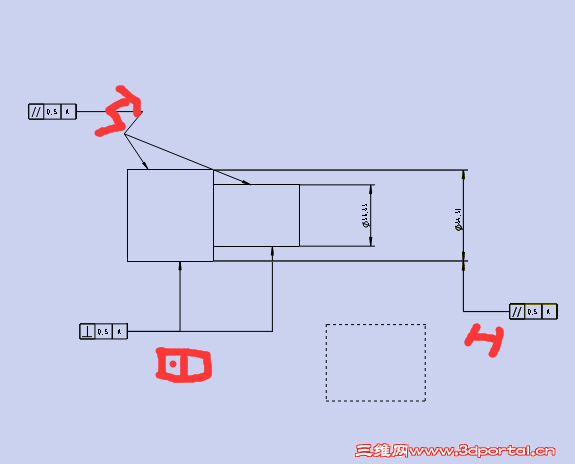

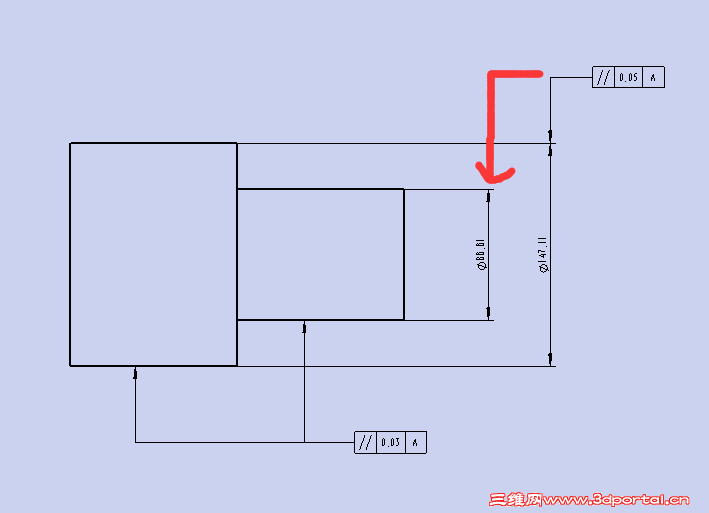

第一个问题试了一下，好使。我就在想这个（红色）要怎么标注呢

jinqin11 · 发表于 2016-3-8 08:31:41

本帖最后由 jinqin11 于 2016-3-8 08:34 编辑

yangjunjie2 发表于 2016-3-7 21:44
8 q ?- d. v5 T% E+ q1 {( _第一个问题试了一下，好使。我就在想这个（红色）要怎么标注呢

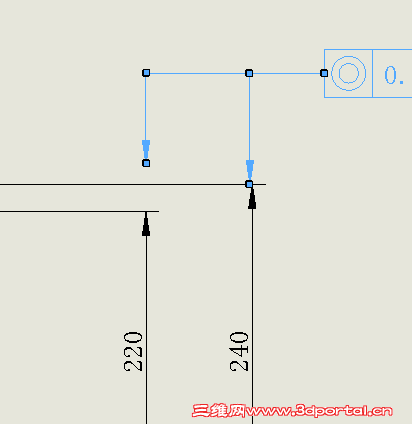

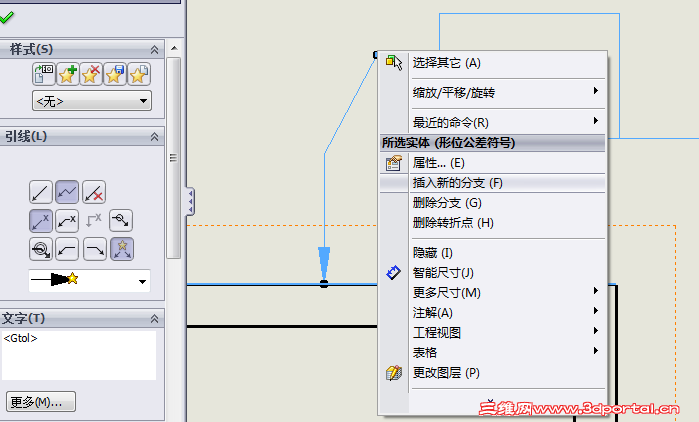

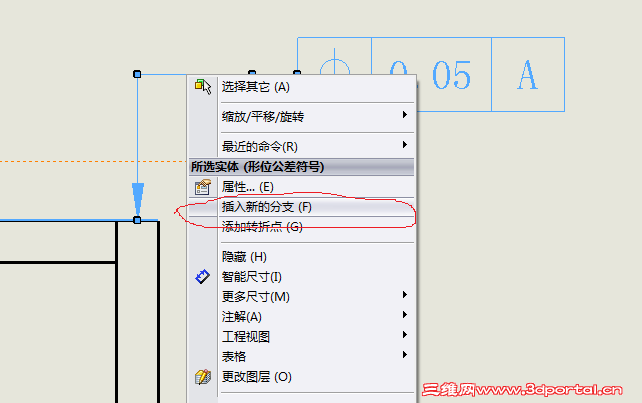

选择标注，点击右键，选择插入分支

yangjunjie2 · 发表于 2016-3-8 10:25:37

jinqin11 发表于 2016-3-8 08:31
: p. u: C1 g8 ]7 H选择标注，点击右键，选择插入分支

您好，刚才我是试了一下，为什么没有“插入新的分支”选择项，我的是sw2013

yangjunjie2 · 发表于 2016-3-8 10:41:44

刚才我又尝试了一下，发现如下结论

这里有三个行为公差，鼠标放在上面显示“折线”的可以通过阁下的“插入新的分支”实现，而另外两个（显示“形位公差”符号，和显示“尺寸线”符号）没有这个选项。

而我先前的想实现的就是第三中，标在中心线的那种

jinqin11 · 发表于 2016-3-8 11:41:25

yangjunjie2 发表于 2016-3-8 10:41
8 }# W8 L, U* ?刚才我又尝试了一下，发现如下结论
; ^, v2 F+ f7 S5 y% m( M1 `3 v& E/ b7 ^* ^# G) x: E( ^( b
这里有三个行为公差，鼠标放在上面显示“折线”的可以通过阁下的“插 ...

空白地方生成分支，然后移动

yangjunjie2 · 发表于 2016-3-8 22:58:48

不过你这箭头没有对上（并不上我上面图中右下角的那种）。仅相当于我上面图形中，左下角的那种情况，在此基础上移动箭头，尽可能的接近尺寸的箭头
