求解旋转阶梯随行阵列画法？

yechentc · 发表于 2010-12-5 00:41:00

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

q542748861 · 发表于 2010-12-5 09:21:56

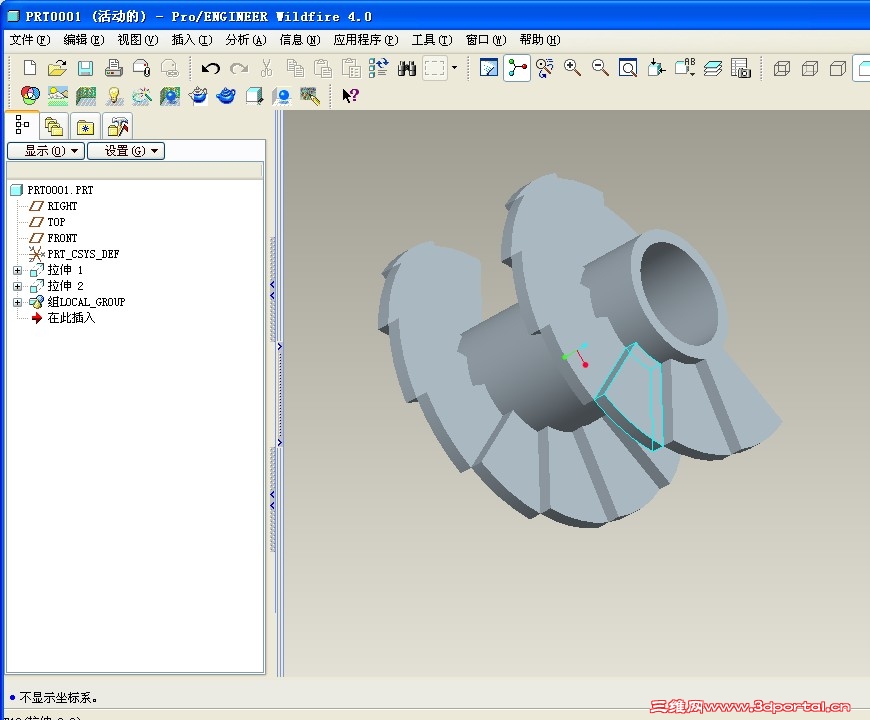

不知楼主是不是要这样的我是用proe4.0画的

q542748861 · 发表于 2010-12-5 09:39:34

我晕··· SW 我看错了不好意思。。

81130549 · 发表于 2010-12-5 10:40:27

用包覆工具

ggyy229 · 发表于 2010-12-5 14:10:57

我尝试了好几种不同的方法，都不算完美，
把最後觉得还过的去的示意图贴上，因小弟制作并不完美，
因此未附上文件，请见谅！
如果找到正解，我会贴上来。如果有人有更简便的方法，请不吝指教。

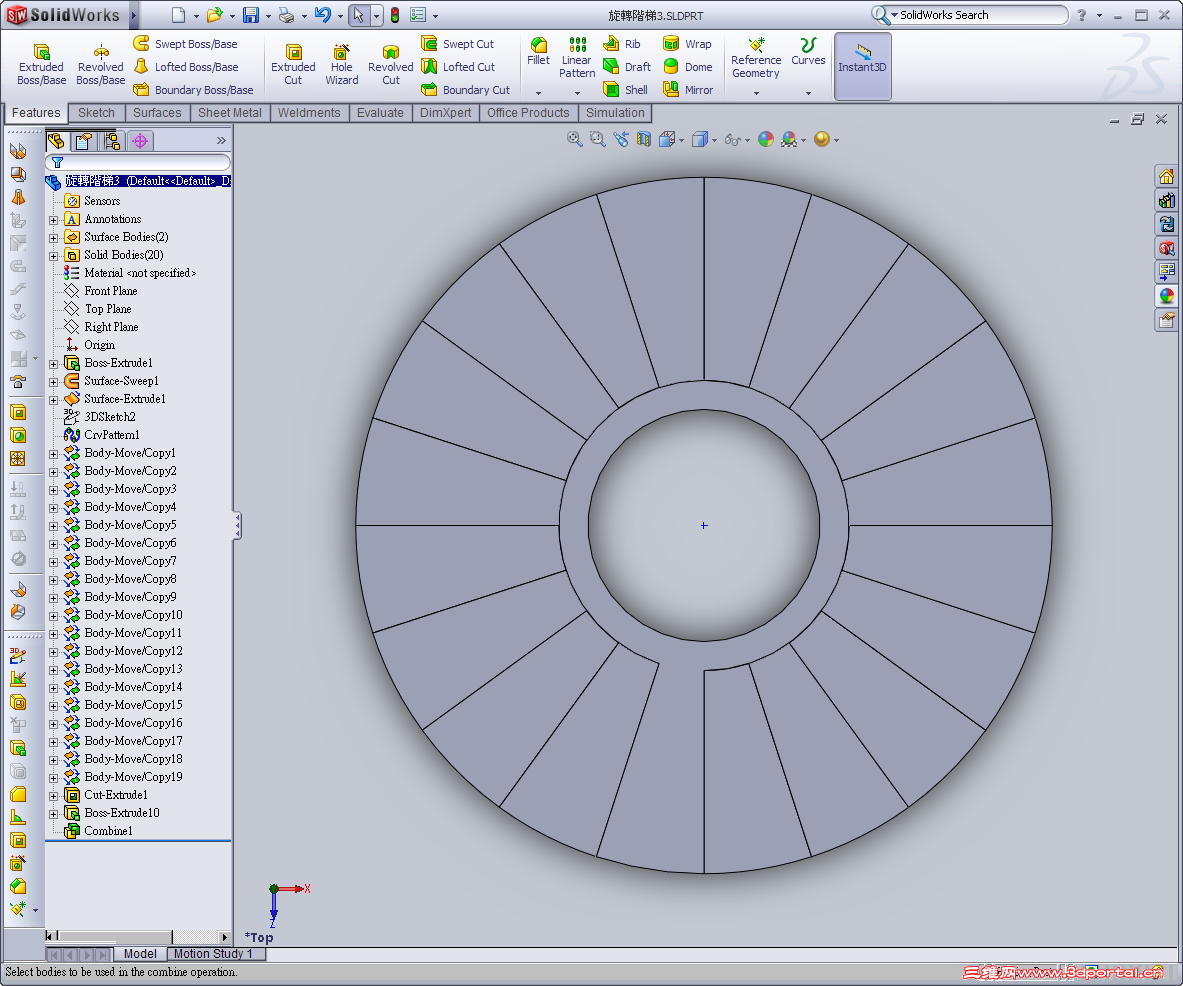

Top View
Top View.png

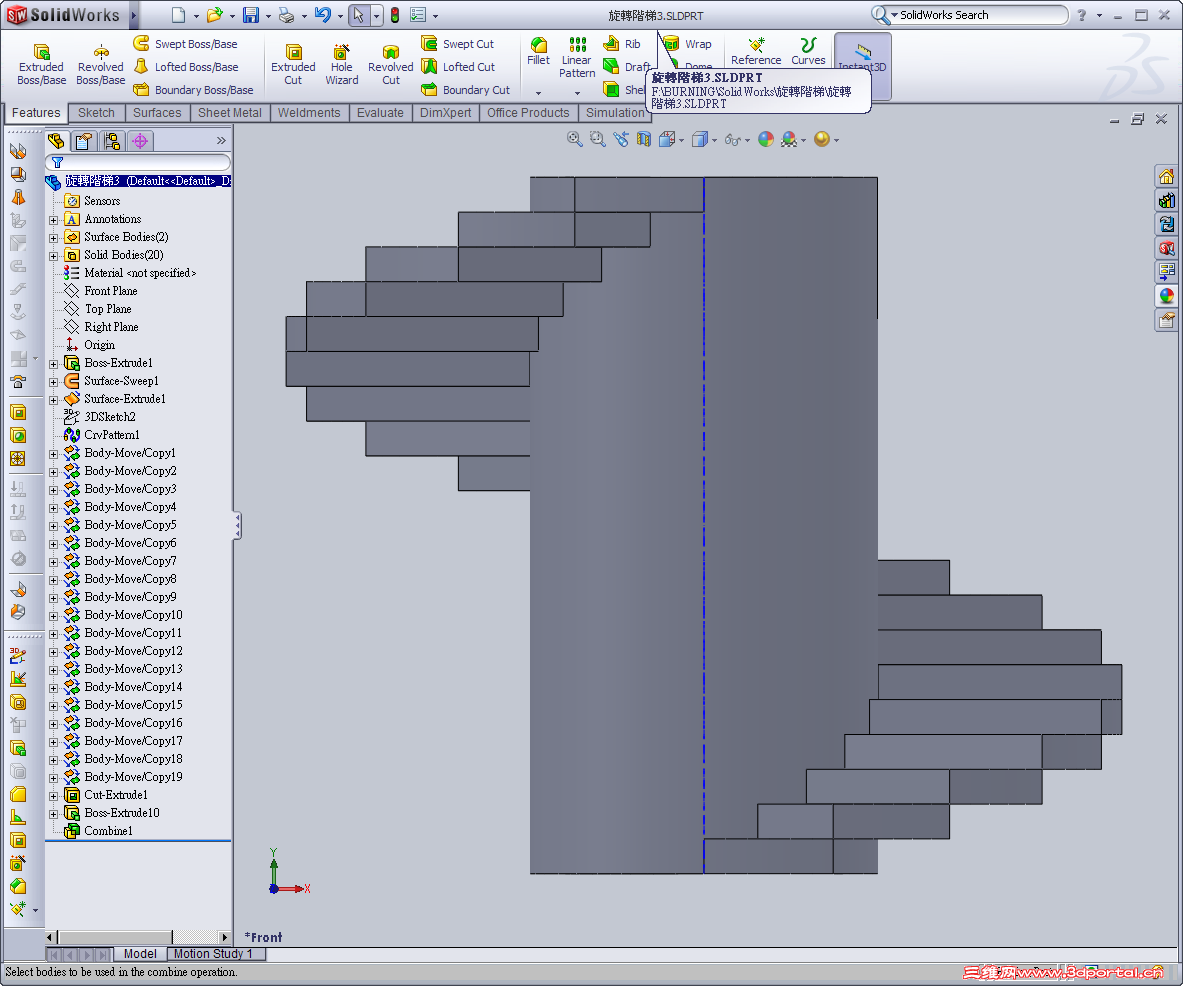

Front View
Front View.png

Side View

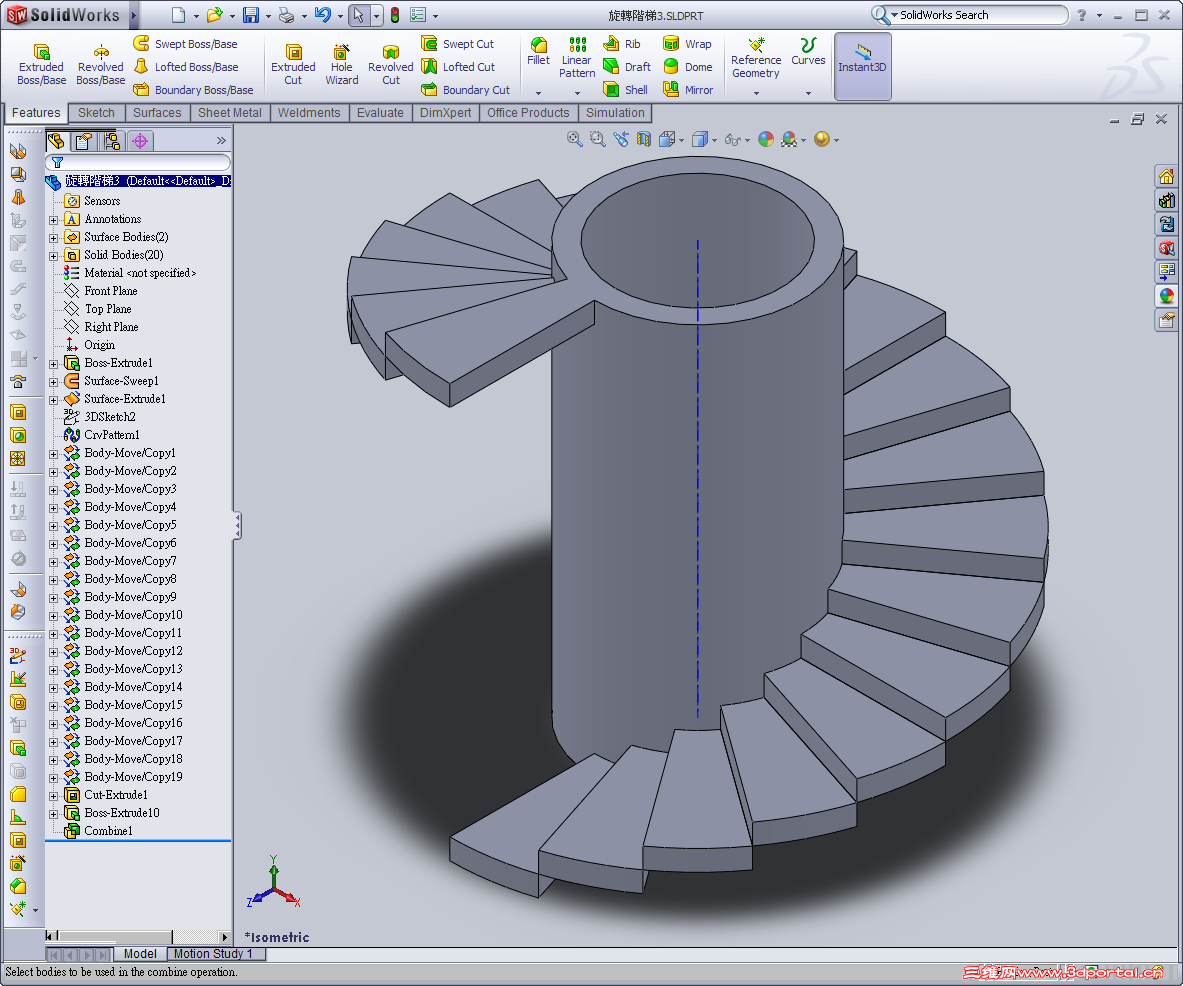

Isometric View
Isometric View.png

ggyy229 · 发表于 2010-12-6 07:44:01

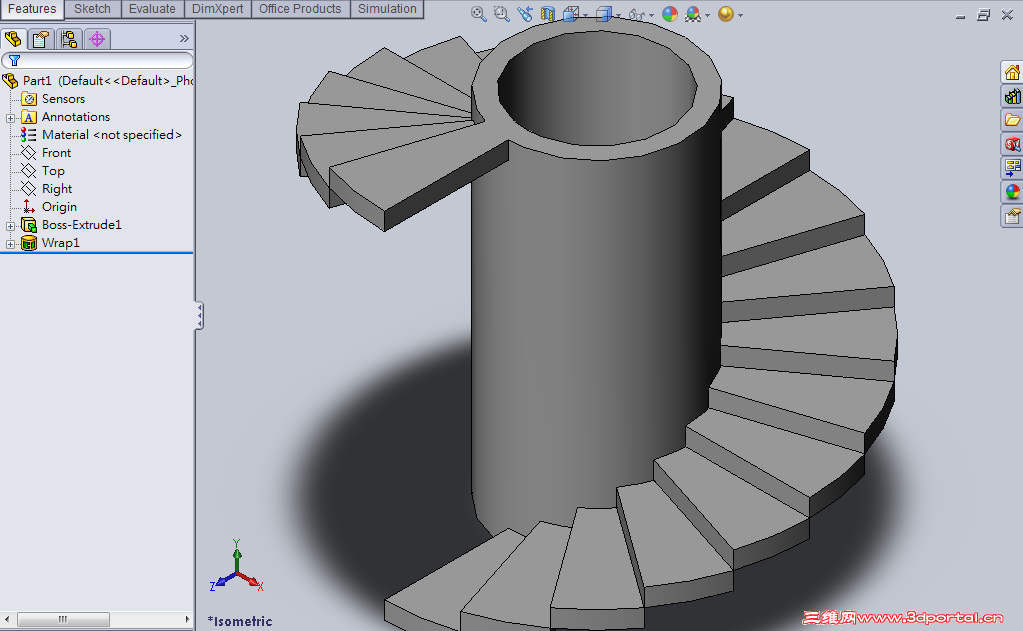

终于找出了最简便的方法画出旋转阶梯,

只用了两个特征

The file

Part1.rar (121.5 KB, 下载次数: 150)

danilso · 发表于 2010-12-6 08:58:10

標準的隨行陣列画旋轉梯

【例1-2】旋转楼梯.rar (95.12 KB, 下载次数: 193)

a841570133 · 发表于 2010-12-6 14:55:05

7# danilso

能给说下那草图都有什么用不啊

xing890205 · 发表于 2012-11-13 12:47:55

太牛叉了亲，我会画了！

xing890205 · 发表于 2012-11-13 14:08:43

如果在此基础上，再要求楼梯外侧相对里侧有一个60度的升角该怎么画？

长虹贯日 · 发表于 2012-12-21 12:21:40

这个模型看了好久（很高深），请danilso详细的讲一下草图构思和各个尺寸的意义！

股海一客 · 发表于 2012-12-21 12:50:23

划不来需学习楼上的

skytaiyang · 发表于 2012-12-21 13:54:32

学习了，为什么草图绘制后出现问题呢？

chensulon · 发表于 2012-12-21 16:03:47

ggyy229 发表于 2010-12-6 07:44 static/image/common/back.gif6 y; h2 z/ j( V! u" t. [8 p
终于找出了最简便的方法画出旋转阶梯,
9 Z; a1 f l7 [7 n L* j% S0 K/ M2 {3 X* c
只用了两个特征

这个有很多种法方，高手这种看似比较简单学习下。

一个人的路 · 发表于 2012-12-24 14:16:52

看了还是画不出来啊，郁闷！

方外有圆 · 发表于 2013-9-30 18:43:22

danilso 发表于 2010-12-6 08:58 static/image/common/back.gif
# g/ j4 q+ m: z; P! @. n# G Z- j6 x標準的隨行陣列画旋轉梯

真的经典

peace_h · 发表于 2013-10-23 15:23:34

一个人的路发表于 2012-12-24 14:16 static/image/common/back.gif* o0 Q0 O& I. X n9 j0 J' g
看了还是画不出来啊，郁闷！

我也没有看明白怎么出来的,哎

peace_h · 发表于 2013-10-23 15:25:20

q542748861 发表于 2010-12-5 09:21 static/image/common/back.gif5 A. P" W4 \, u d9 E/ I9 x0 t
不知楼主是不是要这样的我是用proe4.0画的

求细节说明(Creo适用的),谢了先!

绅﹌shi︾_°C · 发表于 2013-10-24 21:41:57

还是看不懂，阵列的方向该先那个呢
