[求助] 这个图该如何画?请高手解答,谢谢!

[复制链接]
发表于 2010-11-12 09:44:06 | 显示全部楼层 |阅读模式 来自: 中国广东佛山

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 方森凯 于 2010-11-12 10:02 编辑 , g+ J& ]6 L% J; }
" G$ K) {* K' y

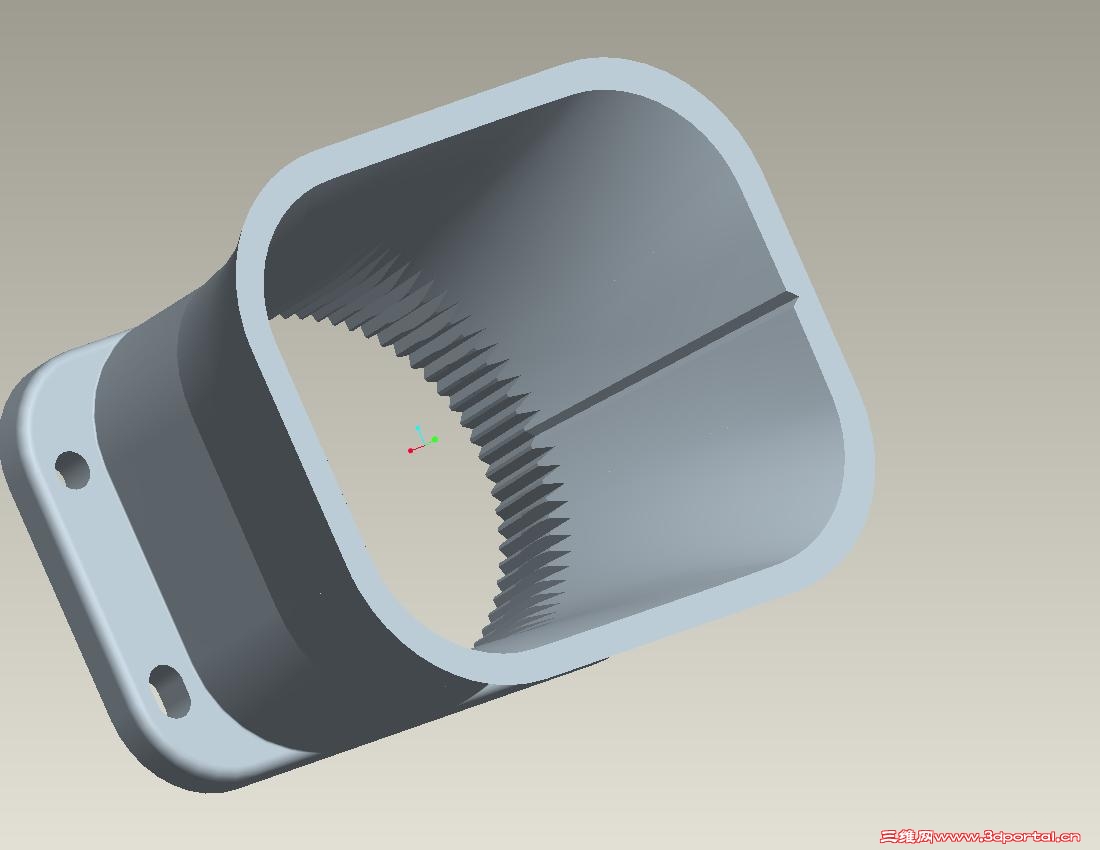

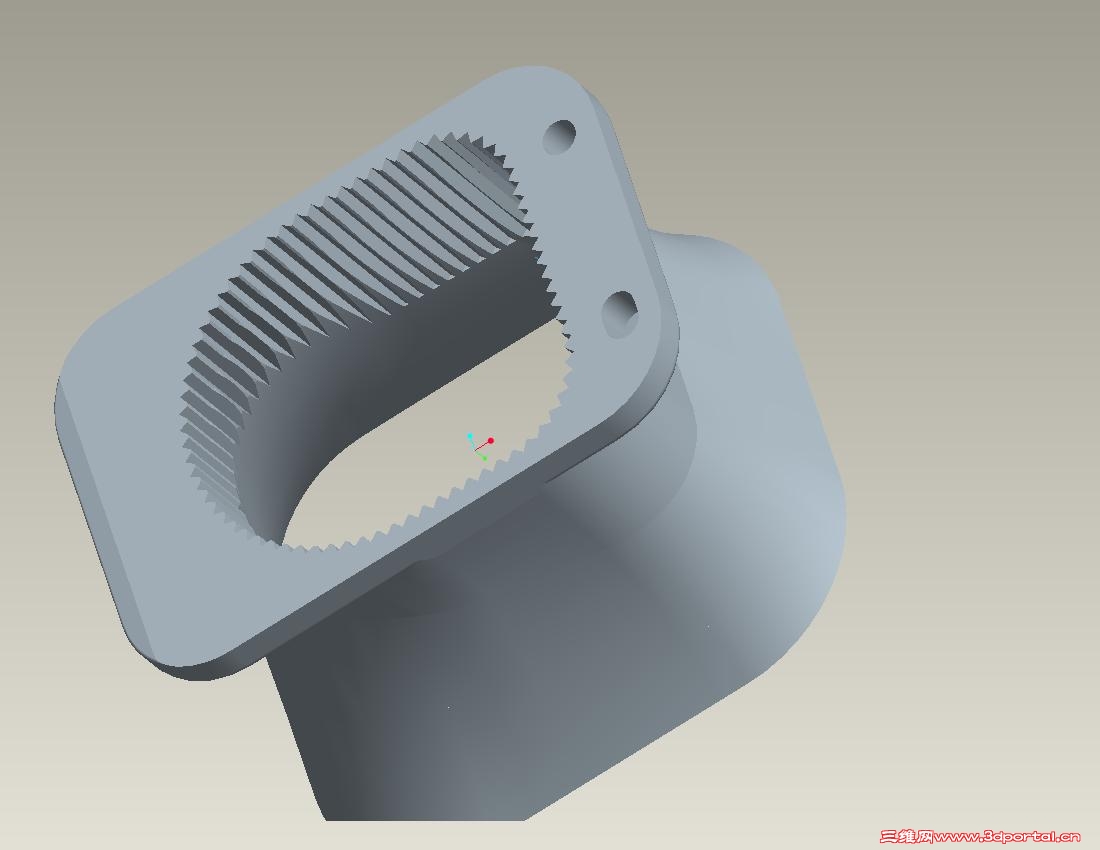

这图如何画出来,在里面切除材料,使得内腔像有一排齿一样。在零件图中我已经画了一条了,整个内腔都是这样的,图片中我只懂得在下部分画,上部分的期待高手解决,谢谢!我的邮箱是374717162@qq.com.

chengzhongdou.prt.rar

659.38 KB, 下载次数: 97

发表于 2010-11-12 09:48:53 | 显示全部楼层 来自: 中国湖南株洲
不明白楼主的意思。是不是说 在你的part 内部都画上你已经存在的那种缝?
 楼主| 发表于 2010-11-12 09:50:52 | 显示全部楼层 来自: 中国广东佛山
2# itellu 是的!
发表于 2010-11-12 13:56:26 | 显示全部楼层 来自: 中国山东青岛

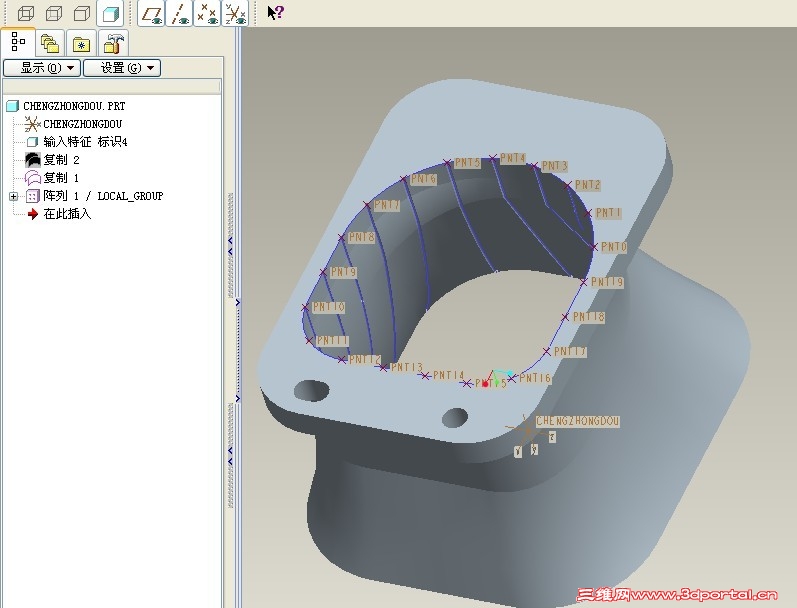

不知道那位高手给阵列出来了 ? 我的方法是先旋转一个面 然后阵列面 然后草绘 投影 再阵列投影.然后扫描切口 然后参照阵列切口.可为什么到阵列切口的时候说缺少参照特征?弄了半天没弄明白怎么回事.静待中
发表于 2010-11-12 16:07:16 | 显示全部楼层 来自: 中国浙江宁波
1、先将内腔表面复制一个平面
% o/ ]; s! {$ @- \& h* k2、然后做合适的平面阵列
$ ^% u/ B  _2 p3、将这些平面与刚才复制的那个平面交截,得到一条条交截线
0 {% ?' N. W: _) u4、利用这些交截线去处材料。
9 ~' ^# W+ D( e& H% n
6 o2 U0 }7 L# s, Z这个方法比较费力气,去处材料要分别进行。不过内表面太不规则,我没有其他的办法。/ k6 f% t; j3 l2 u

3 V, R  `/ R% ^$ H" `3 s不知道楼下还有没有简单的方法?; `7 Z% B, Z7 b# X1 g. Q. s- G
" S, P* \7 x! H

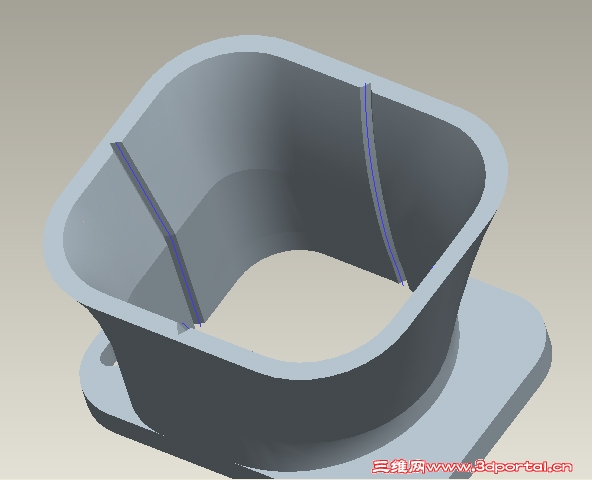

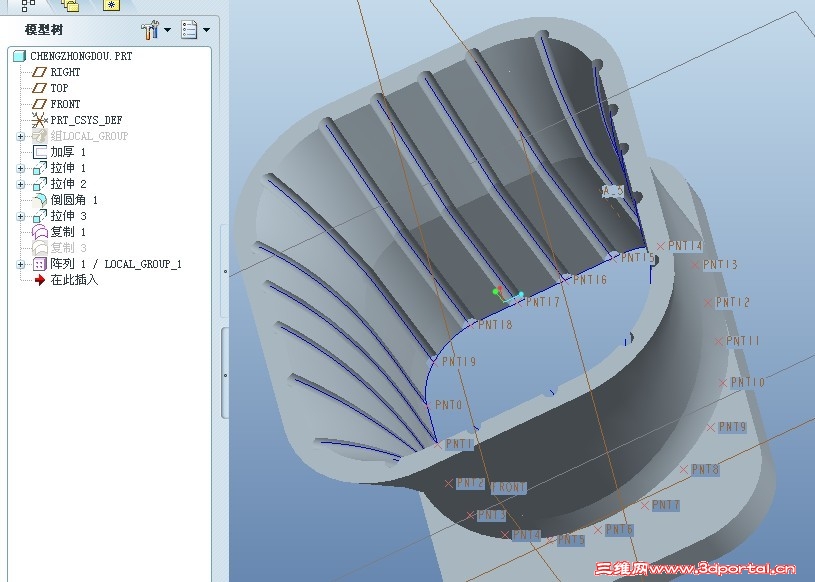

未标题-1.jpg . @% B+ P: n: r7 Y
chengzhongdou.prt.rar (549.11 KB, 下载次数: 4)
发表于 2010-11-13 01:33:00 | 显示全部楼层 来自: 中国山东青岛

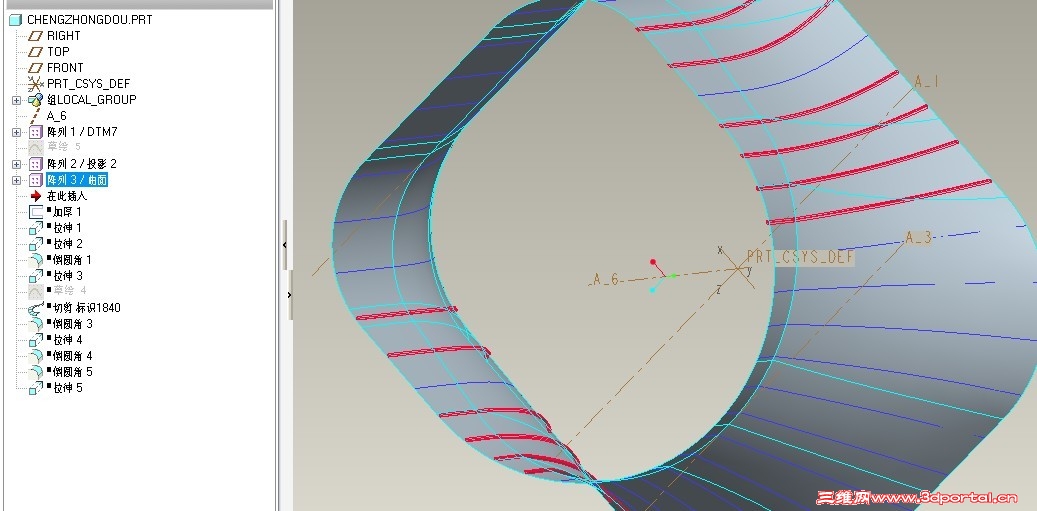

不知道问题出在什么地方.汗..楼上的  按你的方法估计要费上一段时间了.肯定得阵列了 为什么阵列会出现这种现象? 1.jpg 阵列再生成功 可只有一个方向生成了 另个方向没有
发表于 2010-11-13 18:11:43 | 显示全部楼层 来自: 中国湖南衡阳
明天上班、、帮你画下、、9 {5 P! d$ f9 |! P% w+ [* k
先说下、是压铸件、还是机加件得根据工艺来画、
 楼主| 发表于 2010-11-13 20:40:09 | 显示全部楼层 来自: 中国广东佛山
7# wod861210
. u# z# T. L" G3 H是压铸件来的,这个零件本身的材料是PC,麻烦你了,谢谢!
发表于 2010-11-14 10:29:22 | 显示全部楼层 来自: 中国广东中山

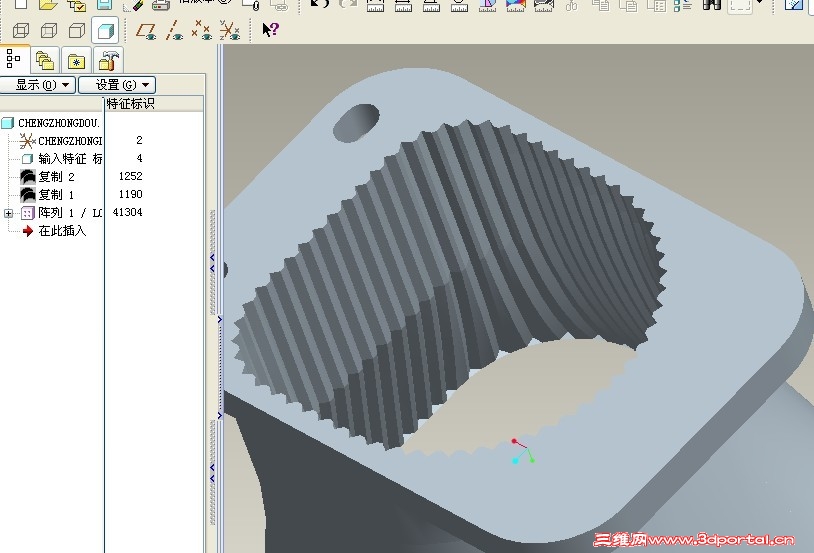

实在没时间、忙的很、帮你阵列了一个、截面自己调、、、

chengzhongdou.prt.rar

925 KB, 下载次数: 29

 楼主| 发表于 2010-11-14 11:32:03 | 显示全部楼层 来自: 中国广东佛山
9# wod861210
( Y  H' l) j  W9 o7 n9 V9 g期待看看你的画法,但我的wf4.0打不开啊,怎么办?
发表于 2010-11-14 11:48:22 | 显示全部楼层 来自: 中国广东中山
搞个3.0的给你、、、、
 楼主| 发表于 2010-11-14 12:11:48 | 显示全部楼层 来自: 中国广东佛山
11# wod861210 # l) w) }3 ]% e1 X1 \  y
太感谢你了!
发表于 2010-11-14 12:56:04 | 显示全部楼层 来自: 中国重庆
1、先以过中心的两个基础平面生成中心线;
( _: N9 {& e  [2、过中心线和两基础平面的任意一个用角度方式生成一个新平面;
, {4 e' ~5 x/ V: s6 o' V3、平面和零件内侧面相交得一条交线;; v, W) }4 p1 D
4、以交线进行扫描切除(可变扫);! \* b7 j, G5 \
5、将以上4个步骤合并成一个组,然后再演轴线阵列组,阵列变量点生成新平面的角度,然后输入角度阵列。9 b3 O- V3 q) w( {7 Y* s
希望能行。
发表于 2010-11-14 12:57:27 | 显示全部楼层 来自: 中国广东中山
自己参考、、、、、、、、、、、、、、、、、、、、、
% i) U: P  w" w( A6 C. c扫描截面有点困难、、、% @0 e8 z& ]( o6 r* s
用变截面扫描,轨迹不是相切的,不行、、9 _/ e* |* @* f- Y% R# J
用切除扫描、截面的水平位置不变、、也不行、、我是画圆、所以可以、、、、
/ U. ]: h9 V* O& X; r( _/ b只能用边界、、但耗时间、、就不画了、、给你个提示

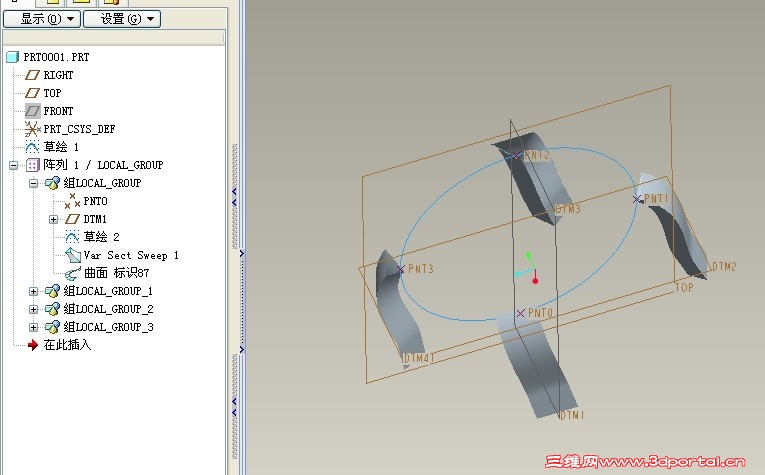

123.prt.rar

856.03 KB, 下载次数: 44

 楼主| 发表于 2010-11-14 13:25:16 | 显示全部楼层 来自: 中国广东茂名
14# wod861210 % a2 ~& D$ J) a
好的,我自己看看,谢谢你!
发表于 2010-11-14 13:58:04 | 显示全部楼层 来自: 中国山东青岛
13# liuyouzhon     VSS 轨迹不相切 不行的 不用试的.
发表于 2010-11-14 14:52:29 | 显示全部楼层 来自: 中国山东青岛
弄不明白 扫描切口 为什么不行?你做的用面相交 产生连和投影道理是一样的. 将投影阵列后切削用参照阵列为什么就不行那?
3 R6 g1 q* h& [) G; V   还有您说的这句话 是什么意思?“用切除扫描、截面的水平位置不变、、也不行、、我是画圆、所以可以、、、、”小弟理解不了
; S, ^( x6 p" V& S 实体的上下两个顶面已经是平的(已经拉伸切削过了).
发表于 2010-11-14 17:28:16 | 显示全部楼层 来自: 中国广东中山
弄不明白 扫描切口 为什么不行?你做的用面相交 产生连和投影道理是一样的. 将投影阵列后切削用参照阵列为什么就不行那?
7 m# Q9 m3 i  d! j# T5 n0 I   还有您说的这句话 是什么意思?“用切除扫描、截面的水平位置不变、、也不行、、我是画圆 ...
% d. I* @7 F0 O) o; @" D8 pQ初行者Q 发表于 2010-11-14 14:52 http://www.3dportal.cn/discuz/images/common/back.gif
看来是我理解错误了、2个扫描可以达到一样效果、、截面都会跟着阵列变、、、+ j# @9 u( t" Y: V+ P/ [9 A0 Q2 Q- o
有时间好好推敲一下、、、、

123456.prt.rar

202.28 KB, 下载次数: 21

头像被屏蔽
发表于 2010-11-16 15:23:19 | 显示全部楼层 来自: 中国浙江台州
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2010-11-16 17:26:33 | 显示全部楼层 来自: 中国广东中山
阵列出来了、、、、、、、、、、、、、、、、、、、、
0 Z/ f( C9 [' G8 }头都想大了

12333.prt.rar

856.64 KB, 下载次数: 13

 楼主| 发表于 2010-11-16 19:06:38 | 显示全部楼层 来自: 中国广东佛山
20# wod861210
( b# O3 ]2 k" g辛苦了,但是怎么还是用5.0画,还是看不到!
发表于 2010-11-16 22:07:00 | 显示全部楼层 来自: 中国广东珠海
明天给你3、0吧、、、
发表于 2010-11-16 22:23:59 | 显示全部楼层 来自: 中国湖北黄石
沿沿面阵列...
. q' Q9 e# Y7 a* [# [; W! C没有问题。
发表于 2010-11-17 11:10:14 | 显示全部楼层 来自: 中国广东中山
本帖最后由 wod861210 于 2010-11-17 11:11 编辑
4 N0 \2 B+ X# A5 O( A

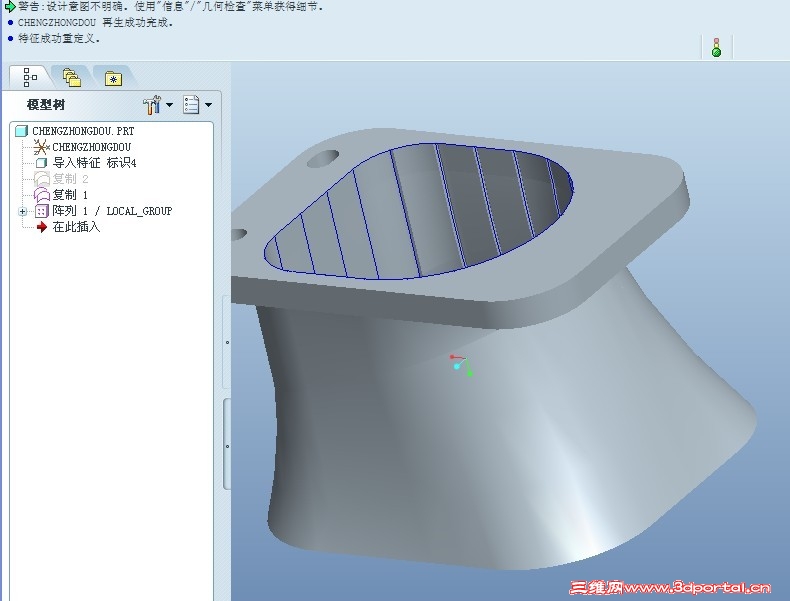

$ s( @1 }+ ^3 I3.0来了、、、、、、、、、、、、、、、、、

11111111111111.prt.rar

1.31 MB, 下载次数: 37

发表于 2010-11-19 08:09:08 | 显示全部楼层 来自: 中国浙江宁波
楼上几位,辛苦了。# m. C4 U' I; |. ?6 U
我阵列了一下,交截线都可以出来,切口只出现2条,不知道什么原因?是扫描线选取的原因?还是其他的什么原因?继续研究。。。。。。
