形位公差标注

402193197 · 发表于 2010-3-2 20:16:10

您需要登录才可以下载或查看，没有帐号？注册

x

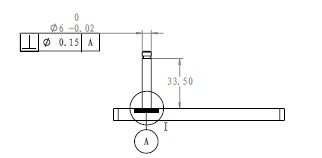

图中的垂直度，是不是表示，轴相对于基准面最大倾斜为0.15还是0.075

新手请帮忙谢谢

wssmjf · 发表于 2010-3-2 21:25:11

楼主我的理解是，以A为基准面，轴的圆柱面形状公差直径0.15。个人见解
也请搞机加工的说说

ftgww123 · 发表于 2010-3-2 21:29:10

1.图纸画的不规范；
2.图中的垂直度，应该是指Φ6的轴心线在垂直于基准面的直径为Φ0.15的理想圆柱内；
3.规范的定义和说法，多看看书吧。

trues2006 · 发表于 2010-3-2 22:10:24

本帖最后由 trues2006 于 2010-3-2 22:12 编辑

该垂直度是指，圆6-0.02，所在的公差为直径等于公差值0.15mm为直径的，且于基准垂直的圆柱体内的区域。

CENBAOYI · 发表于 2010-3-3 08:11:18

提示: 作者被禁止或删除内容自动屏蔽

gaoyns · 发表于 2010-3-3 08:45:46

φ6（0/-0.02）的轴线对基准面A的垂直度误差不大于0.15mm。这里要求的是垂直度而不是倾斜度，二者符号和定义都不相同。

千军一将 · 发表于 2010-3-3 10:36:04

基准的标注有问题
如果是相对于板的上平面那么应该是反过来向上标注在上平面上方
或是在尺寸线的延长线上标柱
如果是对于圆柱的断面
呢么不应该标柱在焊装图上，应该标注在零件图上
这个图纸可能混淆
而机械的图纸是唯一的
所以有问题

liu36108 · 发表于 2010-3-3 11:15:29

实际中按楼主第二种理解是正确的。
