高难度设体造型

h7963395 · 发表于 2009-7-17 18:02:50

提示: 作者被禁止或删除内容自动屏蔽

h7963395 · 发表于 2009-7-17 18:09:11

提示: 作者被禁止或删除内容自动屏蔽

dongchongxiacao · 发表于 2009-7-17 18:46:05

原帖由 h7963395 于 2009-7-17 18:09 发表 http://www.3dportal.cn/discuz/images/common/back.gif! T$ m/ k$ K9 k6 g8 D! i
这是我厂的产品CAD图纸,请各位朋友，帮我用caxa实体画出设体图形，制个视频教程，这里先谢谢了

好像是一个磨片，一个旋转命令就可以将大体轮廓会出来，然后再添上齿部就差不多了。关于齿部的添加论坛上有过关于磨片的讨论。

h7963395 · 发表于 2009-7-18 09:27:58

提示: 作者被禁止或删除内容自动屏蔽

有彩虹的时光 · 发表于 2009-7-18 13:41:36

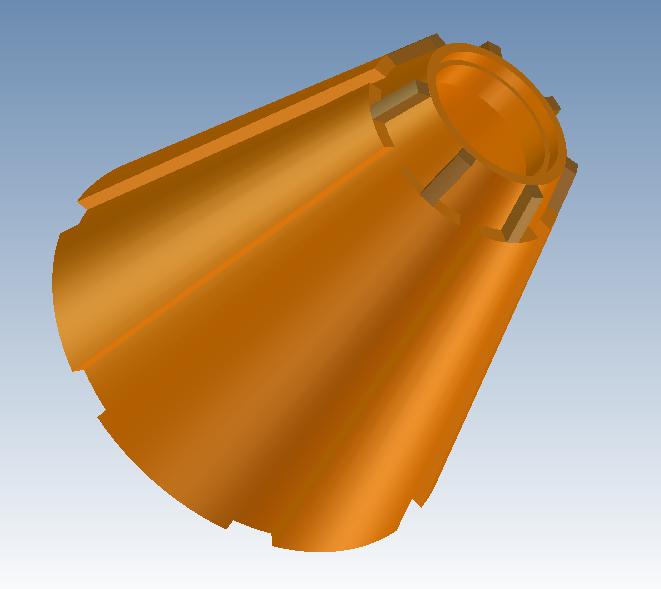

可不可以拍个实物图片上来啊齿部分也不怎么明白，大体轮廓是这样吗？齿部不知道怎么做？图片看不清楚哦。

[ 本帖最后由 123456bbs999 于 2009-7-20 11:15 编辑 ]

h7963395 · 发表于 2009-7-20 09:20:35

提示: 作者被禁止或删除内容自动屏蔽

h7963395 · 发表于 2009-7-20 15:12:16

提示: 作者被禁止或删除内容自动屏蔽

tuodajiang · 发表于 2009-7-20 17:14:19

看来难度大啊，还没人正式做出来啊

dongchongxiacao · 发表于 2009-7-20 18:17:55

原帖由 h7963395 于 2009-7-20 15:12 发表 http://www.3dportal.cn/discuz/images/common/back.gif
/ [& `: }' T' |' z# T8 m T; w: F6 U/ d% p* ^
关键　是如何把齿型画准

尺寸是可以画准的，你应该好好利用一下三维球的功能。

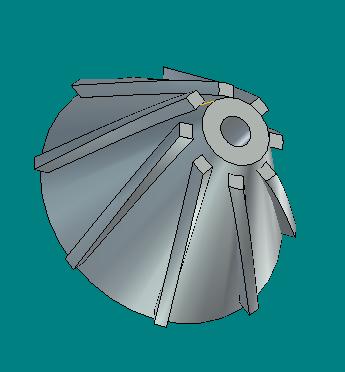

大致图形是这样的吧，尺寸没有详细的研究，画个样子参考一下。

SHYK8812 · 发表于 2009-7-21 09:41:05

如何保证齿展开之后是直线的呢？

h7963395 · 发表于 2009-7-21 09:44:13

提示: 作者被禁止或删除内容自动屏蔽

h7963395 · 发表于 2009-7-23 15:21:04

提示: 作者被禁止或删除内容自动屏蔽

a12343636 · 发表于 2009-7-23 16:49:27

学习学习
支持一下

hewlong007 · 发表于 2009-7-23 22:51:48

好好学习学习

h7963395 · 发表于 2009-7-25 10:16:05

提示: 作者被禁止或删除内容自动屏蔽

pjtl · 发表于 2009-7-25 17:22:32

LZ用激将法了。
我认为该零件的确有些难，但是，CAXA实体完全可以做出来，大家都很忙没有时间完全给你搞定。帮助也就是指点你一二，想彻底完成还要靠你自己，你还是自己努力再学学CAXA实体吧。至于你说的导动线垂直的问题，多练练三维球的操作，只要彻底熟悉掌握了CAXA实体的操作，象做这种零件的数模绝对可以胜任。
另外，寻求大家的帮助时，你可以把自己做的实体贴上来，哪方面搞不定了说出来，大家对你也好做针对性的帮助。你说对不？

h7963395 · 发表于 2009-7-27 15:08:36

提示: 作者被禁止或删除内容自动屏蔽

pjtl · 发表于 2009-7-28 16:23:44

[quote]原帖由 h7963395 于 2009-7-27 15:08 发表 http://www.3dportal.cn/discuz/images/common/back.gif
如9楼朋友所画实体，谁能帮我画二根齿，做个视频教程，
要求：
1：齿与齿之间距离展开图是相等的，
2：齿的截面是梯形，垂直于锥形中心线，
麻烦朋友帮个忙，我这里先说声谢谢了！

抱歉的很，视频教程不会做。

首先我没有这个零件的详细资料（你传到这里的CAD图，我打开后文字是乱码），我是凭着形状与做出一个示意来，角度与你提供的图片相反了，仅供你参考。
我只做出8条齿型来，这8条齿型应该与锥体垂直，至于单条再怎么排列你在琢磨琢磨。

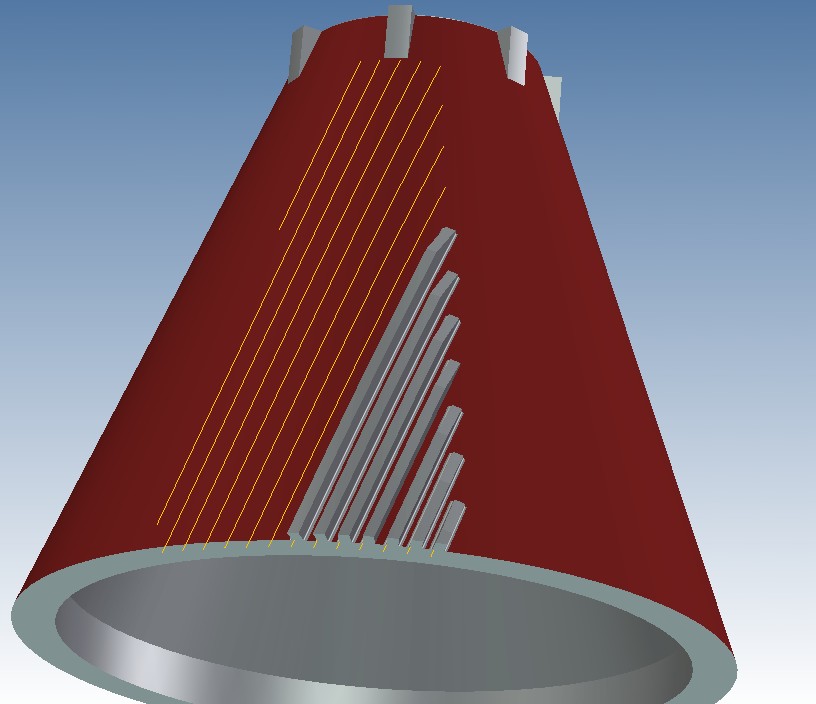

1、再锥体上切出一个锥体半径的通槽，并按照实际要求旋转角度；
2、拾取锥体上半径一侧的边，将其生成为3D曲线；
3、在这条3D曲线的两端按锥体大小园半径画出齿型的截面；
4、用3D曲线到动生成实体，在按要求将生成的实体圆形阵列。
不知我这样说你明白不？

高难度造型.rar (122.15 KB, 下载次数: 46)

h7963395 · 发表于 2009-7-29 10:38:16

提示: 作者被禁止或删除内容自动屏蔽

pjtl · 发表于 2009-7-29 11:10:58

装CAXA实体2008R3版

wangjianuu · 发表于 2009-7-29 14:03:39

不会不会不会

h7963395 · 发表于 2009-7-29 14:54:47

提示: 作者被禁止或删除内容自动屏蔽

pjtl · 发表于 2009-7-29 16:11:38

转换一下格式，你再试试看。

111.rar (74.91 KB, 下载次数: 15)

ymqiche · 发表于 2009-7-29 17:36:47

pjtl · 发表于 2009-7-29 19:46:46

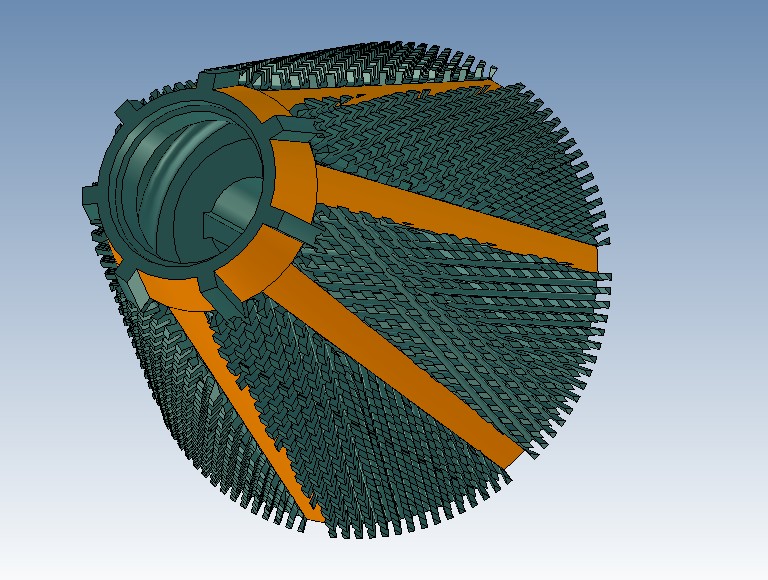

24楼做的很好，就是多了一道斜槽。
