[已解决] 工程图做旋转剖面时，多了一条线，为什么

[复制链接]
gzh-4225
发表于 2009-6-7 10:46:37 | 显示全部楼层 |阅读模式 来自： 中国辽宁沈阳

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x

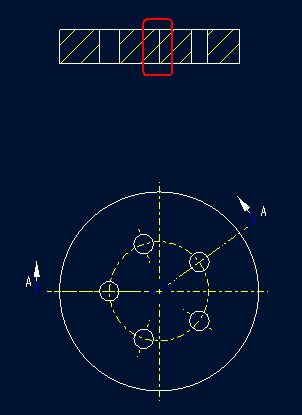

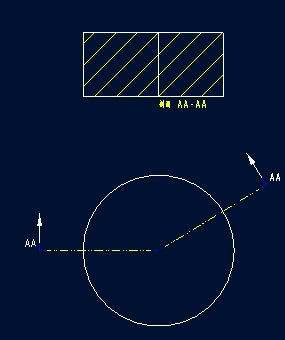

工程图做旋转剖面时，多了一条线，怎么去掉？) V7 k! g, i$ P! V! e  P
8 f0 K# F2 T. ^- H1 k3 j( Y
4 M" d) I4 U" {, S* U' w: f. D& `
问题解决：11楼的方法。
9 M2 R1 [: W* V- n4 R- B$ c. v+ R2 M$ }% Y2 n
[ 本帖最后由 gzh-4225 于 2009-6-8 14:24 编辑 ]
回复

举报

ganyiwei
发表于 2009-6-7 11:14:07 | 显示全部楼层 来自： 中国广东广州

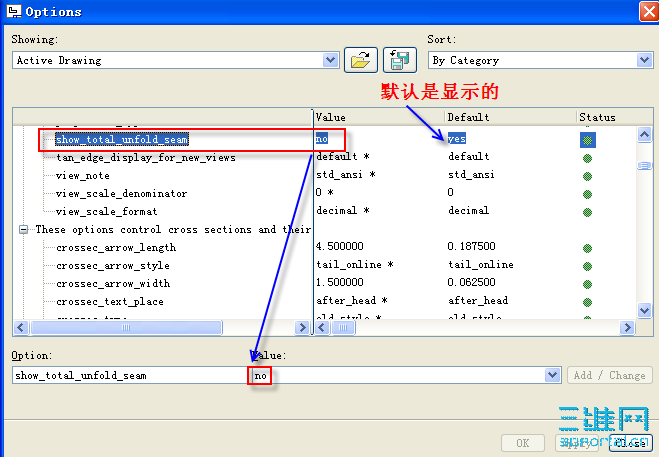

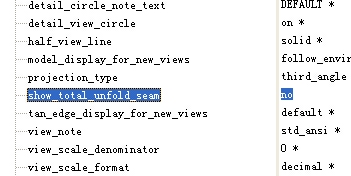

你的工程图配置文件   ****.dtl 文件里设置一下选项即可：/ U" k- x- ]+ n) @0 i+ F# W
show_total_unfold_seam NO

评分

参与人数 1三维币 +2 收起 理由
wz_111 + 2 应助

查看全部评分

回复 支持 反对

举报

好大
发表于 2009-6-7 11:37:39 | 显示全部楼层 来自： 中国甘肃白银
没技术没钱，我受不了
回复 支持 反对

举报

misliu
发表于 2009-6-7 12:37:40 | 显示全部楼层 来自： 中国云南楚雄彝族自治州
原帖由 ganyiwei 于 2009-6-7 11:14 发表 http://www.3dportal.cn/discuz/images/common/back.gif
3 F# v# r! |& K+ y# T1 ]你的工程图配置文件   ****.dtl 文件里设置一下选项即可：/ J' F& R  H, f$ E7 ?9 d0 t
show_total_unfold_seam NO
: W" J! E. w: ~. A
已按此设置了，但无法删除，只有到CAD里进行删除了。
回复 支持 反对

举报

gzh-4225
 楼主| 发表于 2009-6-8 11:24:48 | 显示全部楼层 来自： 中国辽宁沈阳
我也按此设置了，还是不行啊。可是我想在PROE中出图啊
2 A4 l5 j/ @- G* g' j, F  _我试了几次，当旋转轴在孔处，就没有线，如果在实体上就有线。
回复 支持 反对

举报

wlm508
发表于 2009-6-8 11:45:25 | 显示全部楼层 来自： 中国江苏苏州
是如何解决的!
回复 支持 反对

举报

wz_111
发表于 2009-6-8 12:15:26 | 显示全部楼层 来自： 中国广东广州
兄弟们，遇见问题希望大家多多开动脑筋，好好想想~~~
. ~& L5 B3 Y1 i! C1 B* M. }3 {$ Y8 i3 A% c- }
其实上面已经给出了解决办法！+ i0 K4 ~; g' F6 U5 ^9 k) p
回复 支持 反对

举报

gzh-4225
 楼主| 发表于 2009-6-8 13:36:43 | 显示全部楼层 来自： 中国辽宁沈阳
还是不行啊，难道人品问题
; \  o8 o3 h' t3 U' `( B! z我先确定参数设置。然后画的剖面。还是不行啊，转到模型，重新生成。还不行。
/ G! ~+ h5 ?7 G5 c, I
; G5 I3 T0 X0 K* N* ^, t- J[ 本帖最后由 gzh-4225 于 2009-6-8 13:38 编辑 ]
回复 支持 反对

举报

wz_111
发表于 2009-6-8 13:38:54 | 显示全部楼层 来自： 中国广东广州
请把模型和工程图压缩后传上来
回复 支持 反对

举报

gzh-4225
 楼主| 发表于 2009-6-8 13:45:49 | 显示全部楼层 来自： 中国辽宁沈阳
OK,传上来了

drw0008.drw.rar

53.27 KB, 下载次数: 19
回复 支持 反对

举报

wz_111
发表于 2009-6-8 14:13:02 | 显示全部楼层 来自： 中国广东广州

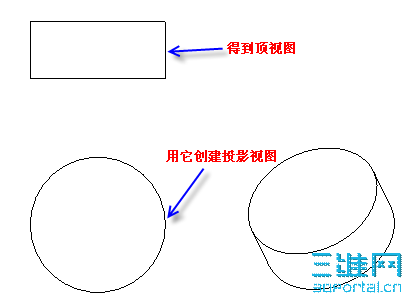

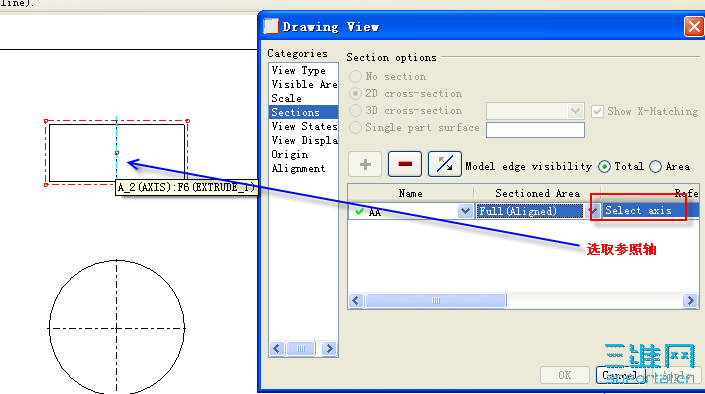

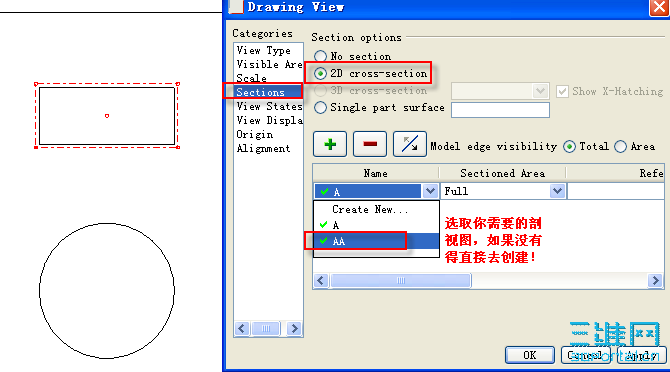

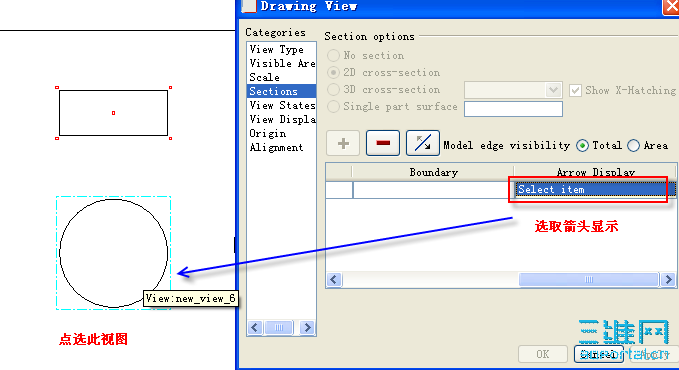

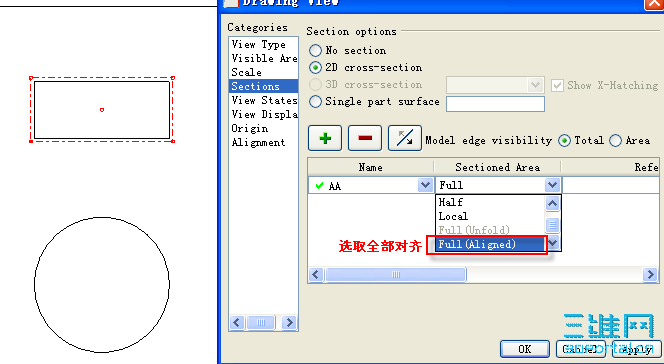

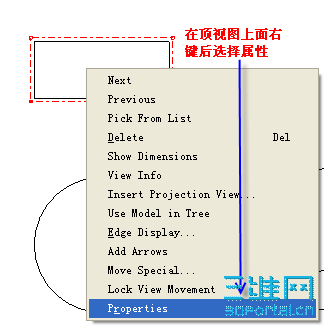

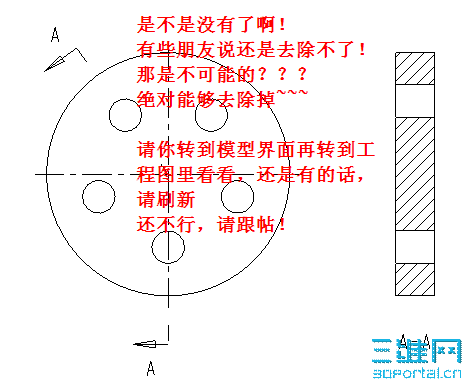

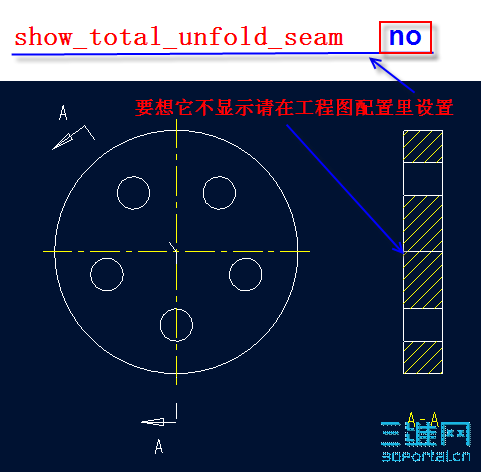

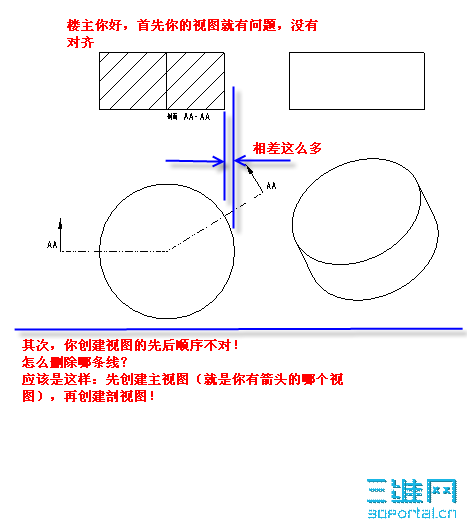

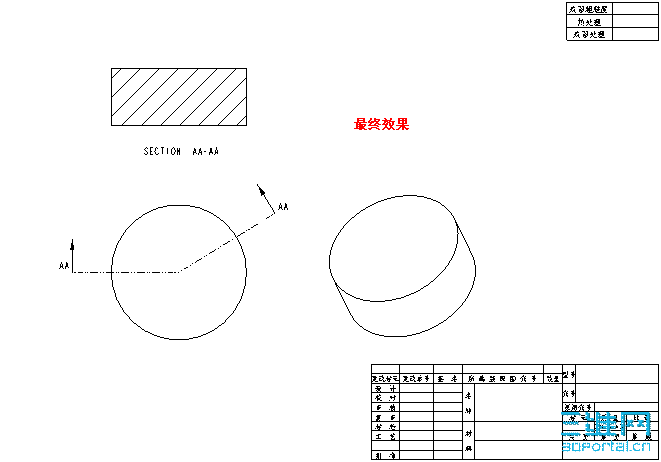

楼主你好，你的问题我已帮你解决！
/ _/ o7 L: w1 Y* [3 E6 ]* t/ Z请看我的截图$ u$ m1 h# Q4 T5 d  x$ q, O5 U. w
6 {( E; A3 F9 c( y6 c, z# e
[ 本帖最后由 wz_111 于 2009-6-8 14:14 编辑 ]

ok.rar

221.75 KB, 下载次数: 18

评分

参与人数 1三维币 +10 收起 理由
xinyazhu + 10

查看全部评分

回复 支持 反对

举报

gzh-4225
 楼主| 发表于 2009-6-8 14:21:46 | 显示全部楼层 来自： 中国辽宁沈阳
啊，明白了。原来是投影关系不对啊，我说原来的的对齐怎么选不了啊。2 \; a4 {+ q( n8 H9 `. v
谢谢！美女！真是好心肠。
回复 支持 反对

举报

ganyiwei
发表于 2009-6-8 23:36:24 | 显示全部楼层 来自： 中国广东广州
就这么点事还惊动中央了!　　　 " V9 ~2 c. t9 _# m/ Q' {" [7 B
; X6 M- N' H% A# [$ }3 E' h
顺便说多句： 一般情况下投影视图是不能做全部对齐的，这种例外。
- j6 P7 m7 U& z) N5 b( }+ c! w8 e  I3 @0 g, ^
[ 本帖最后由 ganyiwei 于 2009-6-8 23:40 编辑 ]
回复 支持 反对

举报

gfdncs
发表于 2009-6-30 20:55:46 | 显示全部楼层 来自： 中国浙江宁波
正好帮我解决这个问题
回复 支持 反对

举报

55555wqc
发表于 2009-8-28 09:49:01 | 显示全部楼层 来自： 中国河南濮阳
我也有了这个问题,谢谢.
7 _% S4 c# ~/ d  U如果还不行,请删除工程图,重新建造个工程图就可以了.
( D. Y( L. }8 V, N
8 |/ b" s8 U9 y6 z/ C1 _  E但是半剖时出现的那条中心实线如何去掉的,难道也要重新建造工程图.
回复 支持 反对

举报

254051590md
发表于 2009-9-10 10:08:59 | 显示全部楼层 来自： 中国福建泉州
感谢楼主提出的问题 以及11楼做出的完美答复
回复 支持 反对

举报

xiong1j
发表于 2009-9-10 10:19:29 | 显示全部楼层 来自： 中国浙江温州
又学到一招
回复 支持 反对

举报

254051590md
发表于 2009-9-10 10:19:50 | 显示全部楼层 来自： 中国福建泉州
还是版主的show_total_unfold_seam = no 最终帮我解决了根本问题 谢谢
回复 支持 反对

举报

gfdncs
发表于 2009-9-10 10:43:00 | 显示全部楼层 来自： 中国浙江宁波
楼主的问题是并没有完全按照旋转剖的规则来做
回复 支持 反对

举报

Mr.Bulon
发表于 2009-9-10 23:22:45 | 显示全部楼层 来自： 中国广东东莞
楼主做的根本就不是旋转剖
回复 支持 反对

举报

xwchao
发表于 2009-9-11 11:58:15 | 显示全部楼层 来自： 中国广东深圳
在视图下拉菜单下面选择绘图显示、边显示，拭除边显示，原后选择那条不想要的线
回复 支持 反对

举报

Mr.Bulon
发表于 2009-9-11 19:03:30 | 显示全部楼层 来自： 中国广东东莞
怎么我在配置文件中没有找到show_total_unfold_seam = no   这个呢。
回复 支持 反对

举报

wrw830820
发表于 2009-9-15 10:14:03 | 显示全部楼层 来自： 中国广东揭阳
我也没有找到4.0的版本，请指教下
回复 支持 反对

举报

sanxia
发表于 2009-9-15 13:46:59 | 显示全部楼层 来自： 中国浙江台州
这个问题我困惑了很久，终于解决了，谢谢版主wc_111 !!!!!!
回复 支持 反对

举报

liao3672
发表于 2009-9-16 12:20:23 | 显示全部楼层 来自： 中国湖南长沙
学习了 :good :good :good
回复 支持 反对

举报
