图纸画法问题

boli837 · 发表于 2009-4-26 08:30:37

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

我有一条轴
其中一头要装皮带轮
需要打两个孔攻丝
并用盖板压住皮带轮
我想问下
这两个螺孔在轴上该如何表示呢？
哪位大哥大姐给弄个简图好不好？？

hebei · 发表于 2009-4-26 08:58:33

提示: 作者被禁止或删除内容自动屏蔽

boli837 · 发表于 2009-4-26 09:39:40

端面图在主图里如何表示啊
还有断面图深度表示在哪里啊

CENBAOYI · 发表于 2009-4-26 10:04:52

提示: 作者被禁止或删除内容自动屏蔽

李瑛 · 发表于 2009-4-26 10:05:31

看样子，你没学过机械制图，建议你先学会它，问题自然迎刃而解

hxg168 · 发表于 2009-4-26 10:07:32

你去看下制图书，轴类零件的画法，就知道了。这么问说不清。

boli837 · 发表于 2009-4-26 10:23:17

原帖由 CENBAOYI 于 2009-4-26 10:04 发表 http://www.3dportal.cn/discuz/images/common/back.gif
6 Y' w# w' n' A/ u螺孔处可以采用移出剖面或局部剖的办法。

谢谢了啊
我去看看去

boli837 · 发表于 2009-4-26 10:24:07

原帖由 hxg168 于 2009-4-26 10:07 发表 http://www.3dportal.cn/discuz/images/common/back.gif$ v. |+ Q) i9 h3 C: C0 c
你去看下制图书，轴类零件的画法，就知道了。这么问说不清。

好像来不及现学现用啊呵呵

gaoyns · 发表于 2009-4-26 10:32:05

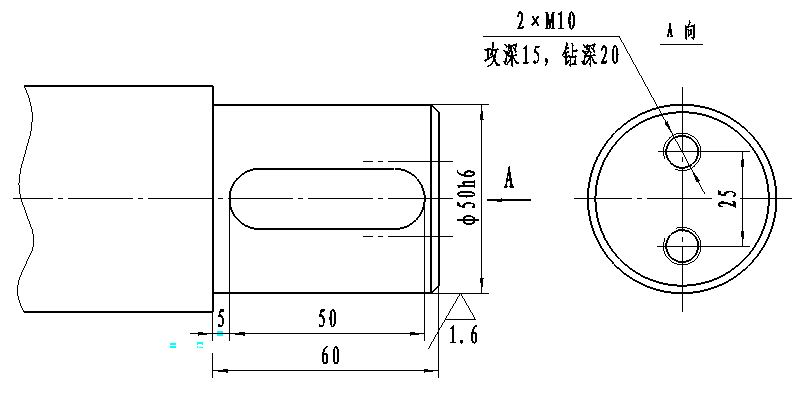

轴头端面螺孔可用向视图表示，如下图：

[ 本帖最后由 gaoyns 于 2009-4-26 10:39 编辑 ]

hxg168 · 发表于 2009-4-26 10:34:01

工作中，要学会查手册，查书。学会照抄，抄好了，就叫高手。

boli837 · 发表于 2009-4-26 10:53:00

原帖由 gaoyns 于 2009-4-26 10:32 发表 http://www.3dportal.cn/discuz/images/common/back.gif- m) X$ \' F' Q' {# U) a
轴头端面螺孔可用向视图表示，如下图：

大哥
非常感谢了
给俺了莫大的帮助啊
俺去修改下

[ 本帖最后由 boli837 于 2009-4-26 11:02 编辑 ]

boli837 · 发表于 2009-4-26 10:53:46

原帖由 寂静天花板 于 2009-4-26 10:35 发表 http://www.3dportal.cn/discuz/images/common/back.gif
7 D: A9 e, @6 z5 r4 K! T3 R楼主倒不如先谈谈自己的想法，哪怕是很笨拙的。

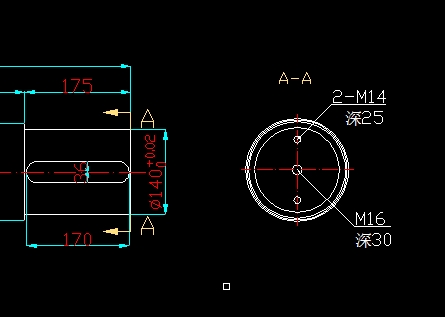

这个是俺弄得
好像不太对啊

boli837 · 发表于 2009-4-26 11:16:35

原帖由 hxg168 于 2009-4-26 10:34 发表 http://www.3dportal.cn/discuz/images/common/back.gif
2 n3 P/ c2 g* t! j" G2 j& P3 E* [工作中，要学会查手册，查书。学会照抄，抄好了，就叫高手。

话是这么说啊
呵呵
就是到时候找不到去什么地方抄啊

tnt201 · 发表于 2009-4-26 11:29:45

应该绘向视图，不应该绘剖面图。

boli837 · 发表于 2009-4-26 13:21:35

原帖由 tnt201 于 2009-4-26 11:29 发表 http://www.3dportal.cn/discuz/images/common/back.gif
! A1 `& t" d; ?应该绘向视图，不应该绘剖面图。

明白了谢谢啊

ty11281986 · 发表于 2009-4-26 15:22:45

这简单还要问随便找本机械的制图书上面应该有

27717153 · 发表于 2009-4-26 21:57:31

楼主先去学学制图吧很容易的一下就学会了

rockston · 发表于 2009-4-27 09:06:00

原帖由 boli837 于 2009-4-26 10:53 发表 http://www.3dportal.cn/discuz/images/common/back.gif
1 X( V9 T5 A( A6 K/ ~' x. _% ^这个是俺弄得
- @* F% N0 }) s8 X7 t5 f6 X好像不太对啊

向视图的箭头不是这样的吧,在中心线指一个箭头就可了

MIAOYU · 发表于 2009-5-6 08:53:31

两孔间距也要标注的。

无间盗 · 发表于 2009-5-6 13:50:01

只要具备制图基本知识的朋友都知道，这样的问题不应该拿出来求助，或者问一问身边的同事三言两语就能解决问题啊

:L :L

QINWENJIE987 · 发表于 2009-5-6 17:31:29

应该好好学学向试图和剖面图。作为制图人员的最基础的知识。
