污水处理厂平面图:比例一般采用1:200-1:500,图上表示出坐标轴线、等高线、风玫瑰图(指北针)等尺寸,绘出现有和设计的建筑物及主要管渠、围墙、道路及相关位置,列出建筑物和辅助建筑物一览表和工程量表。 1、 初步设计
( ]9 y! @- N: W1 _% }0 I. H
y j/ G( [) W3 i 初步设计包括内容:设计说明书、概算书、材料表、设计图纸四部分。
2 E4 ]' @ c. h" |7 t0 o a) B$ Q
2 k- S1 u- A1 j' F3 Z6 }) E 设计图纸:
2 ]: @5 M A9 q# G% v' o( V6 O4 v- V! k: {# c) R
1) 总体布置图(流域面积图)。
' y0 o! i$ c9 f; h$ I! k/ i
X4 \! U% F; }% o7 @ 比例一般采用1:5000~1:25000,图上标示出地形、地物、河流、道路、风玫瑰等;标出坐标网,绘出现有和设计的排水工程系统及流域范围,列出主要工程项目表。 . L9 [9 W1 H+ {6 _) ?
) I5 i' k L$ q" p8 r 2) 污水处理厂
5 g! a3 a J. f) U9 |" `* N & G9 [2 Q7 A/ @* ?' Y
(1) 污水处理厂平面图:比例一般采用1:200-1:500,图上表示出坐标轴线、等高线、风玫瑰图(指北针)等尺寸,绘出现有和设计的建筑物及主要管渠、围墙、道路及相关位置,列出建筑物和辅助c一览表和工程量表。 C! e' z) o r, S9 z- v* N
1 C, @2 F7 n( w$ c8 U6 p (2) 污水污泥流程断面图:采用比例竖向1:100-1:200表示出生产流程中各种构筑物及其水位标高关系及主要规模指标。
2 M% W( r- U$ A& w7 ?' E% q
4 F" d; k0 l8 Q+ R) } w0 C* k (3) 建筑总平面图:对于较大的厂应绘制,并附厂区主要技术经济指标。 , ]/ H5 d# n0 q
5 q8 y$ S9 n, b& U. s/ W7 S6 @ Q
3) 主要排水干管、干渠平面、纵断面图 " {2 w+ [! N4 ?) v' A [" A
$ ?# E3 @5 D% H; O
采用比例一般横向1:1000-1:2000,纵向1:100-1:200,图上表示出原地面标高、管渠底面标高、埋深、距离、坡度并注明管径(渠断面)、流量、充盈度、流速、管材、接口型式、基础类型、穿越铁路、公路、交叉管渠的标高,管径(渠断面)以及倒虹管、检查静的位置,纵断面图下有管道平面图,表示出地形、地物、道路、管渠平面位置、检查井平面位置,转角度数、坐标,平面和纵断面相互对应,末叶列出工程量表。
6 Y5 m0 c6 e: { C; Y/ b* ?
+ h" `, l; A+ p: M" o9 Z! s 4) 主要构筑物工艺图 & m* o9 W9 o/ h1 t
) X, Z* I( n7 v( b+ Z 采用比例一般为1:100-1:200,图上表示出工艺布置、设备、仪表及管道等安装尺寸、相关位置、标高(绝对标高)。列出主要设备一览表,并注明主要设计技术数据。 7 \' P5 ]5 H! N$ f7 q# @* x
! z) d# v# c& l) S9 P& @4 R
5) 主要构筑物建筑图
7 Q9 e2 j }" p T " a" d/ Y+ l$ r& j& E
采用比例一般1:100-1:200,图上表示出结构形式,基础做法,建筑材料,室内外主要主要装修门窗等建筑轮廓尺寸及标高,并附技术经济指标。
! j; `* A; X4 ?" G4 ?% Z; Z: s8 Q. n/ o; [; a! _& k+ l0 g8 o0 a
6) 主要辅助建筑物建筑图
7 g- x$ J. o, c/ X. n, z% L. P - } K" Q8 y9 p X. `9 j

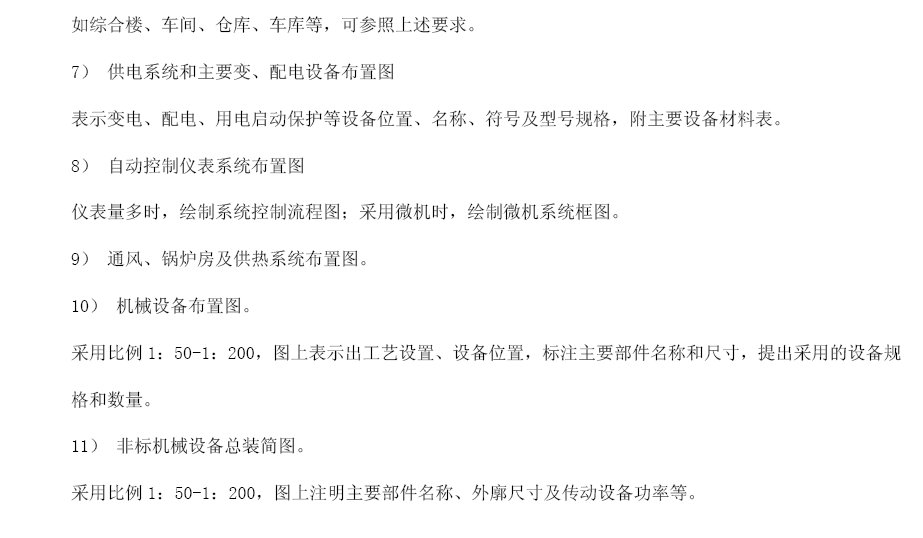

如综合楼、车间、仓库、车库等,可参照上述要求。
5 {- F6 M( R. N6 d' K' N: e/ M; Q# }2 E; \! I
7) 供电系统和主要变、配电设备布置图
! q: K+ ?9 I% T
8 _8 D: t* x0 I+ K" H5 ^ 表示变电、配电、用电启动保护等设备位置、名称、符号及型号规格,附主要设备材料表。
; B( m) t. h# z7 x) p; t, f2 X5 d8 d l5 h' j" e
8) 自动控制仪表系统布置图
* u' z. l0 R2 T, O% k8 Z1 P; I9 B" ~/ P
( t2 o% k4 @; e9 U: h9 B 仪表量多时,绘制系统控制流程图;采用微机时,绘制微机系统框图。
* L7 I3 A; @) @, J4 G7 G |$ i# T8 |7 u; b4 B1 B
9) 通风、锅炉房及供热系统布置图。 3 C7 u6 S0 [5 a* f
* d8 Z3 z3 U3 D6 }/ s, P
10) 机械设备布置图。 - [1 V, v, a- {% m$ G
( G( I8 E2 Y$ d5 z, k4 R 采用比例1:50-1:200,图上表示出工艺设置、设备位置,标注主要部件名称和尺寸,提出采用的设备规格和数量。
/ [2 j& z0 g* J& D3 r1 L; d. J
$ n9 t8 T4 p! ] v& e, |! ~7 S 11) 非标机械设备总装简图。 ' |0 L! Y1 Q1 f' l" T% W6 y
: n/ G: ~) e0 a; s4 ^8 X( h1 v
采用比例1:50-1:200,图上注明主要部件名称、外廓尺寸及传动设备功率等。 |
|
