斜齿轮测绘

asdfghjkl3377

现接一任务，需测绘一斜齿轮。由于没有较专业的齿轮检测器具。只得出以下几个参数：
: g5 t: ^1 q0 g) U; Z2 Y齿数：14
齿顶圆：44.4-44.5
齿根圆：34.4-34.5
1 P( ?4 F4 T% D% f% y2 k3 N用拓印法量出螺旋角：20°
端面公法线长度：13.6-13.74   （两齿）
$ f9 J( K6 [9 K9 i端面公法线长度：21.3-21.54   （三齿）

% L/ S1 t% w$ {# E' l% e7 l以上的长度都是用卡尺测量.
算了几次，都没得出结果。
请各位高手帮帮忙，帮算这齿轮的参数。
. |& s3 Q" z: i% j) y8 p6 Z4 P. I/ P谢谢了！

杨善梅

楼主你给的参数不完整,算不出,请你把另一个齿轮参数也帖上来,并把两个齿轮放在一起(啮合壮态,间隙不大于0.2mm,测出两齿轮的啮合中心距,这样就可以确定齿轮参数了.

asdfghjkl3377

首先谢谢杨，
但客户只提供了一个齿轮，配对的齿轮没有提供。

杨善梅

按公制算2.5模算,压力角20度,螺旋角20度,齿顶高系数0.8变位系数0.5,齿顶圆43.746,齿根圆34.496,跨3齿,公法线19.81.与你所给的数相差太多.
如按英齿轮,径节P=10,模数是2.54,变位系0.4,齿顶高系数0.9,径向隙系数0.15,齿顶圆直径44.446,齿根圆直径34.54,跨3齿,公法线20.036,这个比较接近你测的数值.

logxing

给一个跨棒数据我可以算一下。

logxing

你的数据公差很大啊，凑标准的话先给这么4组数据
* _% S: |- i5 x: ^; `        Mn        Pn        基节                螺旋角                Xn
& P/ W+ {$ n, `9 u! C9 |/ q' x" K        2.75        25        7.8299371855253        18.376340765181        0.283759104016717
1 c0 R3 c1 i7 [( I( j        2.75        28        7.62811959588359        18.376340765181        0.244833065229884
  q" N; y8 b7 Q: B$ l8 `9 z3 |, P        径节9        28        7.8284540499169        18.8769431919651        0.0484605656845489
2 f# h% B) M1 n1 A0 N" Z        径节9        30        7.67841730859152        18.8769431919651        0.0257272276724997
' _: `, D, o" d. X# w这4组都能满足你的测量数据

asdfghjkl3377

谢谢杨和Logxing的热心帮助，也谢谢三维这么好的平台。

tnt201

斜齿轮测绘

suncy

齿轮的计算,最好是给我一对齿轮的基本参数,这样才能算的准.

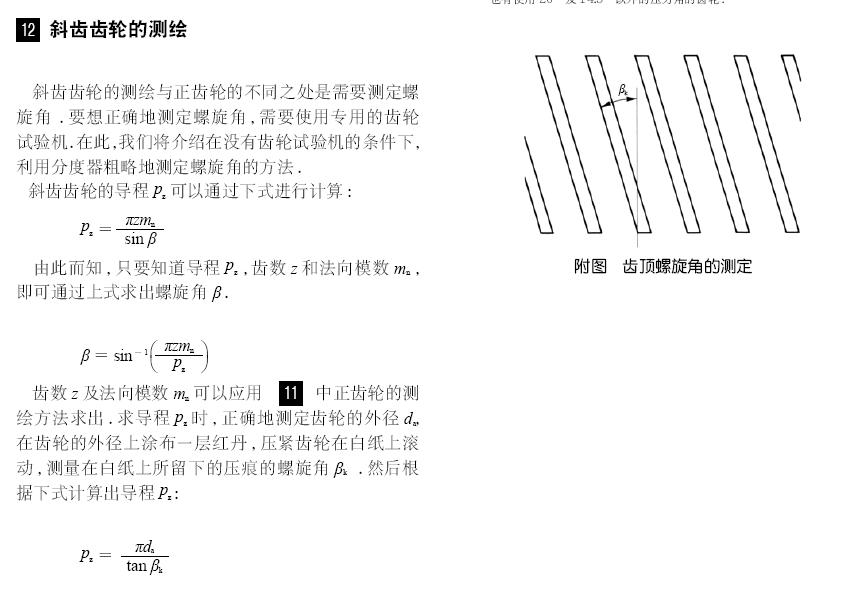

) K" Z6 b( ~- h另外,齿轮测绘,如果不是精度要求很高,用公法线也可以计算.论坛内有很好的测绘资料,地址如下:
7 U# V/ C- a* Whttp://www.3dportal.cn/discuz/vi ... D%C2%D6%B2%E2%BB%E6

fool_man

正好要测绘齿轮
