用2006以前版本建模方法
本方法仅供参考8 \& c* @2 n, A% K

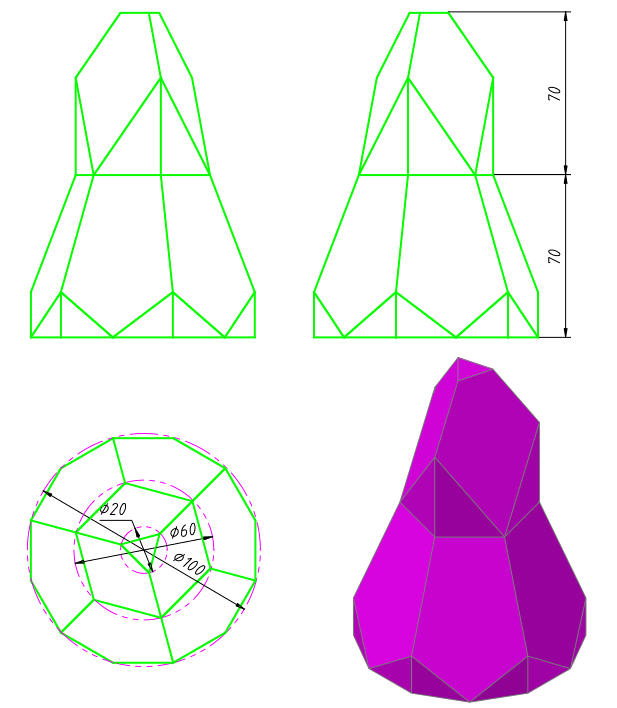

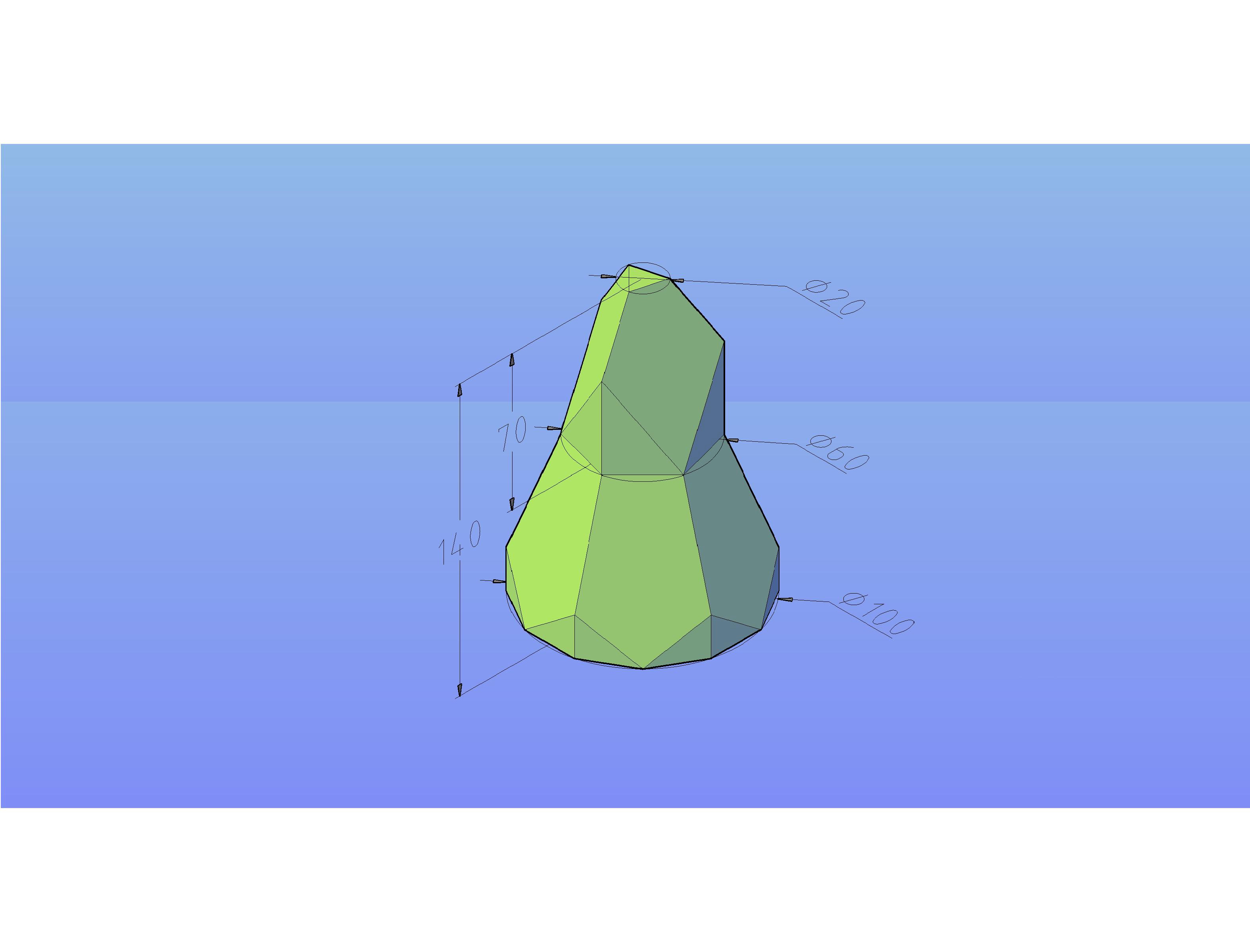

Q2 `, B- f3 b1 ~& _: n, d5 {建模思路：本模型可看做由上下两部分组成，每部分都可以看做是一个棱柱与一个棱台的交集。其中下半部分的棱柱是外接圆直径100的十二棱柱，棱台是六棱台，其下底面内切圆直径100，上底面外接圆直径60，高为70；上半部分的棱柱是外接圆直径60的六棱柱，棱台是三棱台，其下底面内切圆直径60，上底面外接圆直径20，高为70。1 |! F. K8 J) ]
建模过程：! i, u: i- m/ d2 @8 ]0 }

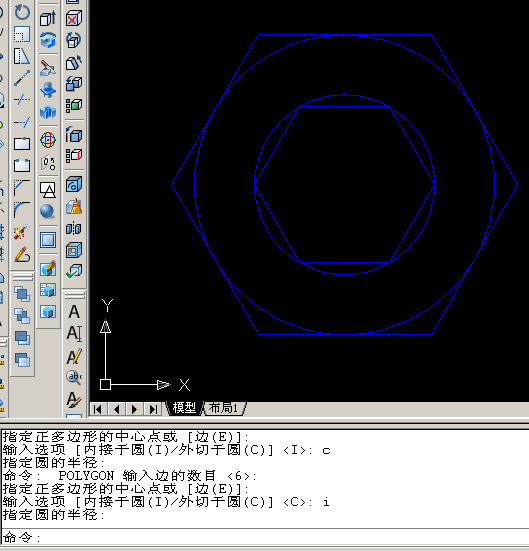

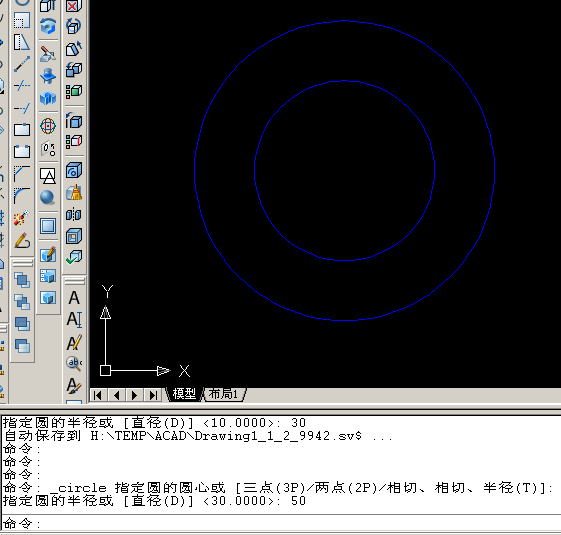

1、先做下半部分。画两个直径分别为100和60的同心圆，见图1。
7 e, R0 o1 [) R' Y
. e& E+ c6 l' A+ Y- q+ Q% Q' f
# E8 K) v3 ~$ D0 }6 {0 [# W1 u3 N! z8 a
3 z1 `# n: W) {( F! S L, O( s

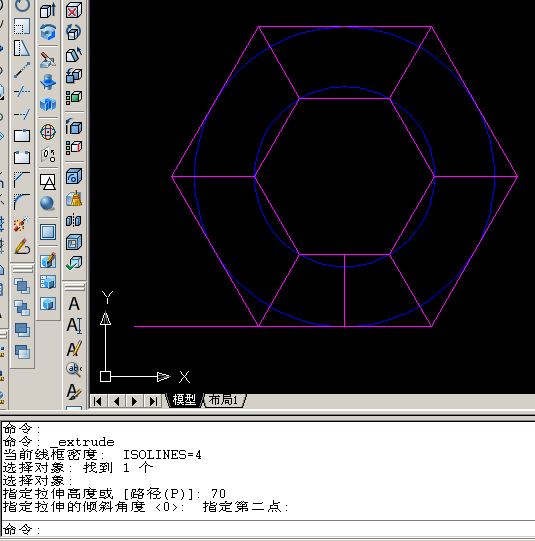

2、画内接和外切正六边形，拉伸棱台用，见图2。# o- X; [9 a: b6 T7 ~: m& e) u1 x
! \& o3 ?. i' L
: M7 E) W) }; q# K) }, |

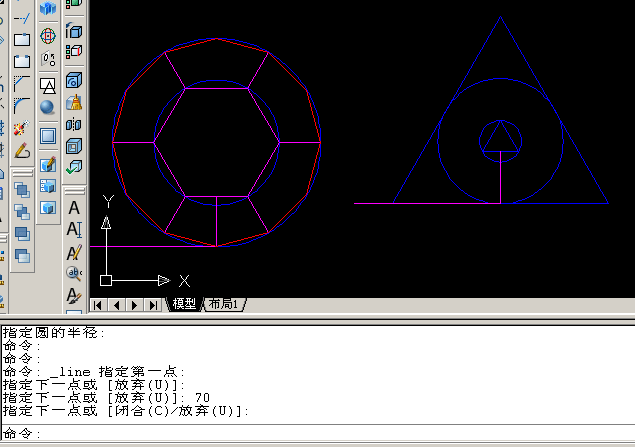

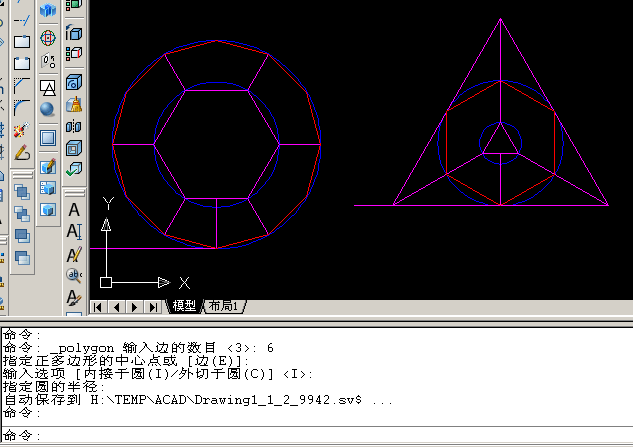

7 Z) l# u+ f! i$ `% @4 E; s3、画两条辅助线，见图3。其中水平直线长度70，用于获得棱台的倾斜角度。- B1 X1 p2 I9 A6 Q: f% P2 u
3 _; t( B; S0 M
- W+ }1 L7 s* B3 i
, p. }9 A1 A ~0 a, K4 ]

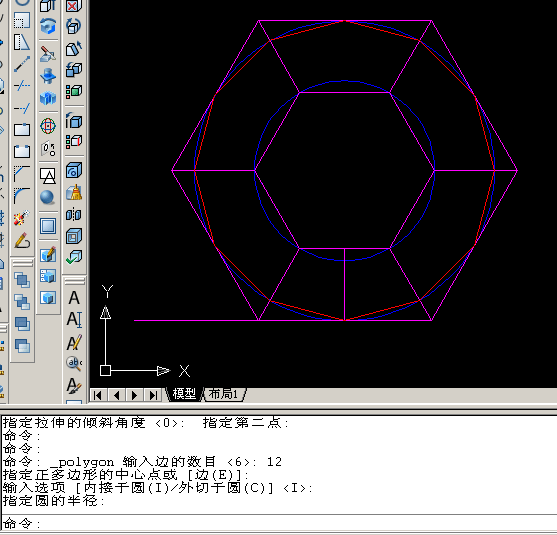

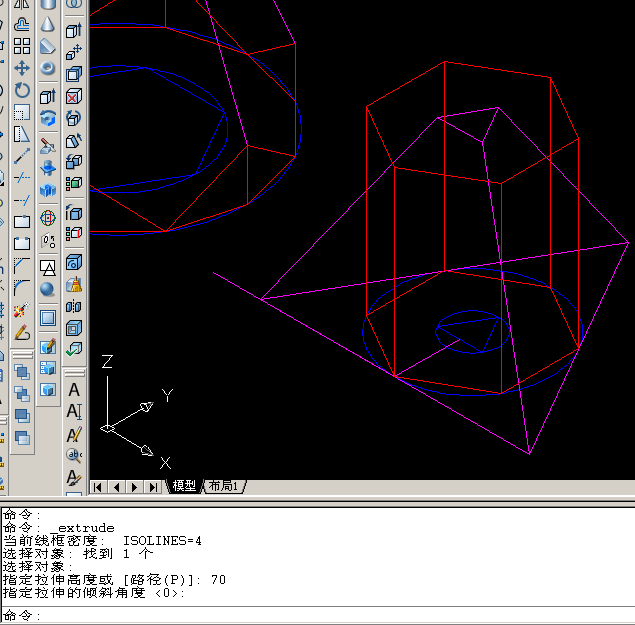

4、拉伸外切正六边形，高度70，当命令行提示输入倾斜角时，用鼠标先点水平辅助线的左端点，再点垂直辅助线的上端点，得到正六棱台，见图4。
4 R, ~# l" `3 Q. C# Y! t, u- ]( O& v' Y' B& B; [
5 M- J4 j: ?7 u6 |% D

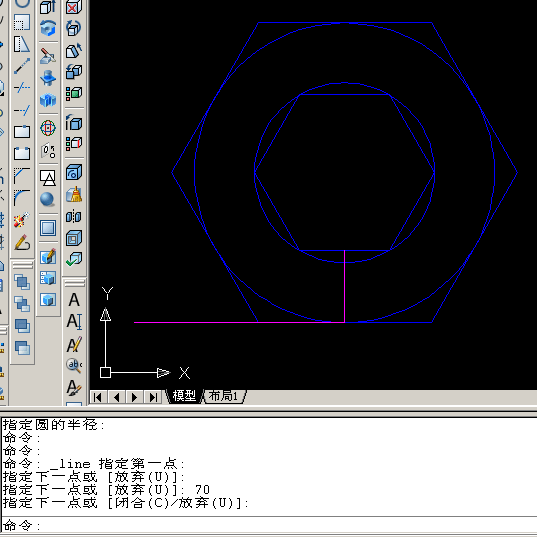

" f' s! {0 V! O# A2 E5、画外接圆直径100的正十二边形，注意方向，见图58 ]2 _* I4 g9 e; D3 z
# }& Y3 ~7 P/ U! M
; K9 i+ u! n7 s0 p1 a4 _1 r
- ^7 H% ~+ s1 g" I

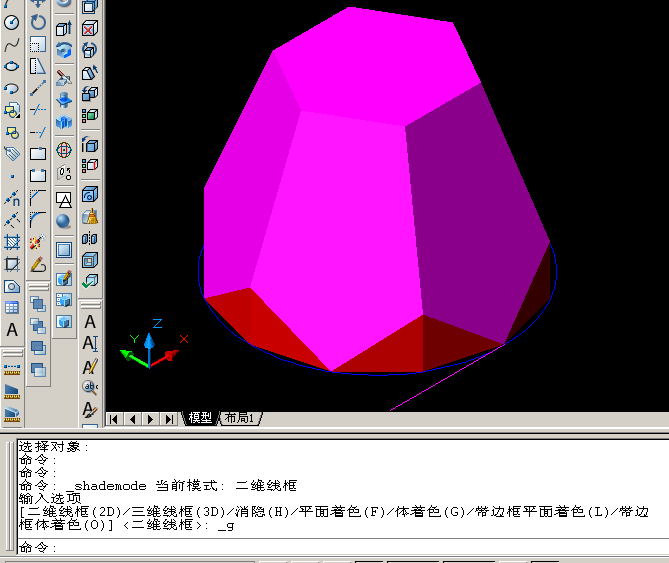

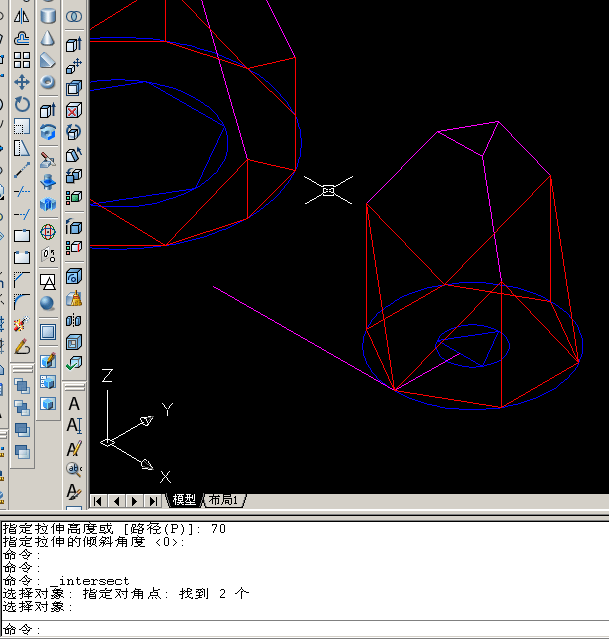

6、把正十二边形拉伸为棱柱，高度要够用，这里用70，见图6。
/ _+ V& w) i8 u2 A; S1 ^, v* J4 L
+ M! r2 I$ J/ f3 m. P! N8 O7 a! H
I% D1 C+ M1 K; x A* s8 R$ _% j* J6 r- I; j

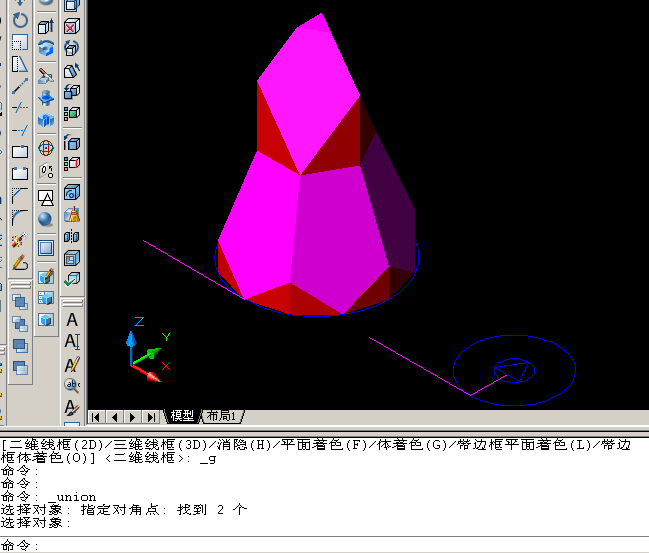

7、对棱柱和棱台做交集，得到下半部分三维实体，见图7。
* s" p* O F, _- m
6 g) _4 {0 {4 G6 K; r' ~* o
6 |) `# ]) g# O* [3 Q6 _2 W

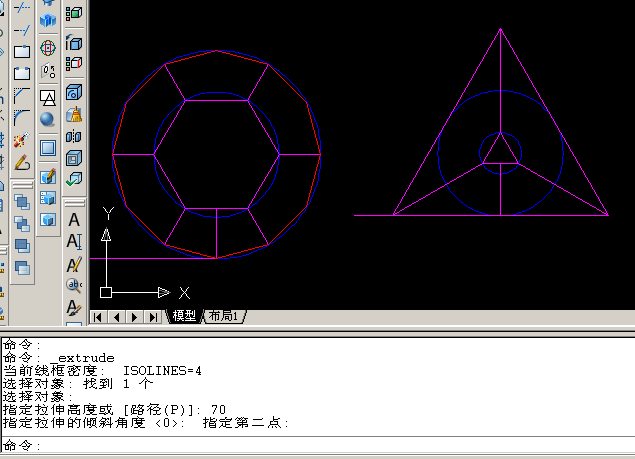

6 H; ^. @, @! A5 G/ \8 `8、再来做上半部分，过程与前面相似。画两个直径分别为60和20的同心圆及内接、外切正三角形，见图8。3 o6 ?/ n3 S5 X9 D+ [" f" ?
# I; q& U" C# u" B1 B- u
8 J+ O) |; M' y& Q" p% n ~& e2 _, ~0 n# ^& F, U2 w/ R* A$ C3 s# C+ v
9、画辅助线，其中水平直线长度70，见图9。4 r' [9 m' V5 W# \* E- b& p5 @- F
* Y- F5 n- A1 p7 {, r. [/ H) j0 M
: K- B& u. _: E& n4 c
) R5 y0 f; N+ @0 r+ A1 A
10、拉伸外切正三角形，高度70，当命令行提示输入倾斜角时，用鼠标先点水平辅助线的左端点，再点垂直辅助线的上端点，得到正三棱台，见图10。9 C$ \' c# b8 F6 b F
+ \$ r$ X- t4 L1 C" F' z" j
: p% \2 J- G0 s1 B
7 e, ~2 j8 s, H$ i6 J+ Q( N11、画外接圆直径60的正六边形，见图11。
9 X2 e& Y+ O/ _/ q4 |& X, c# p, X8 H3 Q0 T7 {. E
" R7 }1 S5 F/ v7 Q j0 w
6 x) J0 h0 V, o# q- C12、把正六边形拉伸为棱柱，见图12。8 D6 g8 w/ \; @' d, H, H6 I
$ D+ X/ q& b3 [& O& E
5 f m3 w6 E( C2 o' g, R6 t I5 i

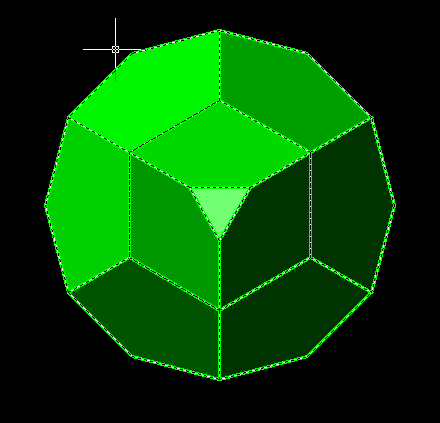

" M2 O6 f/ n: o5 W/ Z13、交集，得到上半部分三维实体，见图13。
5 B$ w( j! z- n
2 q# v b1 K0 W+ j3 i+ [# c
0 r& E8 {" p: X2 y; g! G( J6 p( g8 w8 i, F

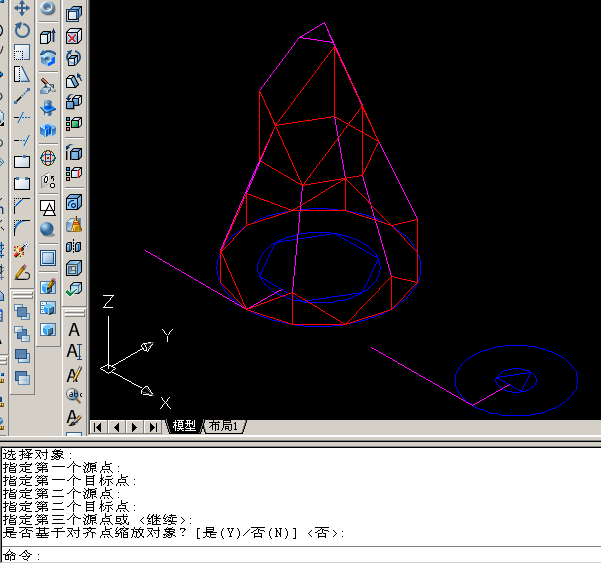

14、用“对齐”命令（ALIGN）把两部分实体拼到一起，见图14。; g& P6 s% K2 v. `
1 ^, H8 o( }( a* n% }' H; ]
- F, J1 Q/ m" l# ?

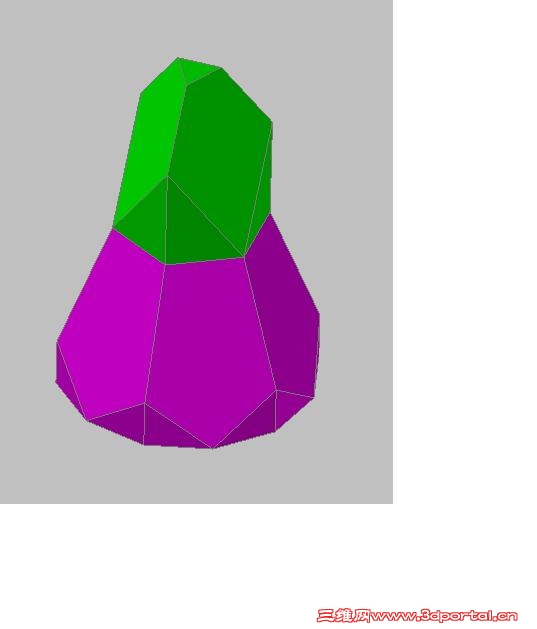

% B3 S9 z/ h4 m- C# i4 p: J15、最后一个步骤：并集。建模完成，见图15。
) d+ o, w6 e! k& m$ h5 w5 e# ~
0 _' b. }% p) l$ C3 \
* g1 D: Q" L9 _4 _! C2 J Y+ V
9 I: u* }/ l' k! Q/ s# g& G
用2007以上版本建模，可以直接使用“棱锥面”命令（PYRAMID）建立棱柱和棱锥实体，也可以在初步建立棱锥实体后使用夹点编辑方法修改其倾斜角度。 |
