如何快速生成一个对称零件

thgtq · 发表于 2008-10-18 16:08:37

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

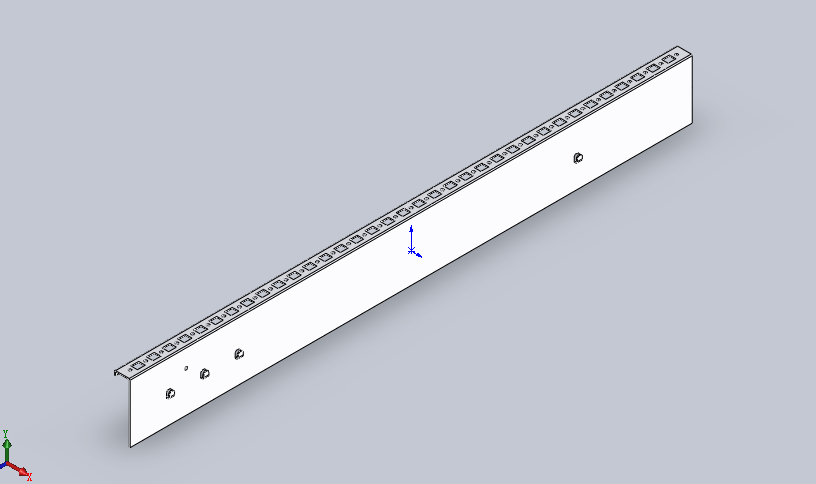

我主要用SW画钣金零件，钣金零件经常会有左右对称的零件出现，他们尺寸一样，只不过折边方向不一样。如图：如果画一个另一面的零件用什么好办法

ziliangmo · 发表于 2008-10-18 18:09:46

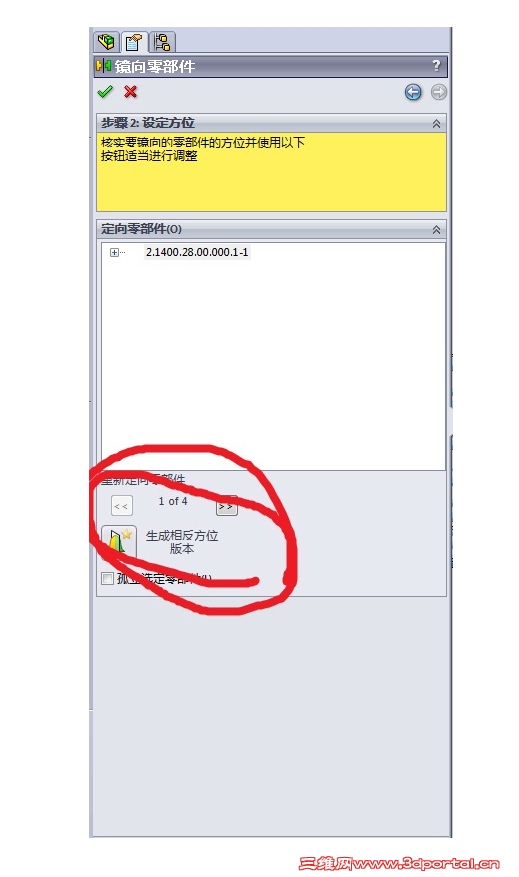

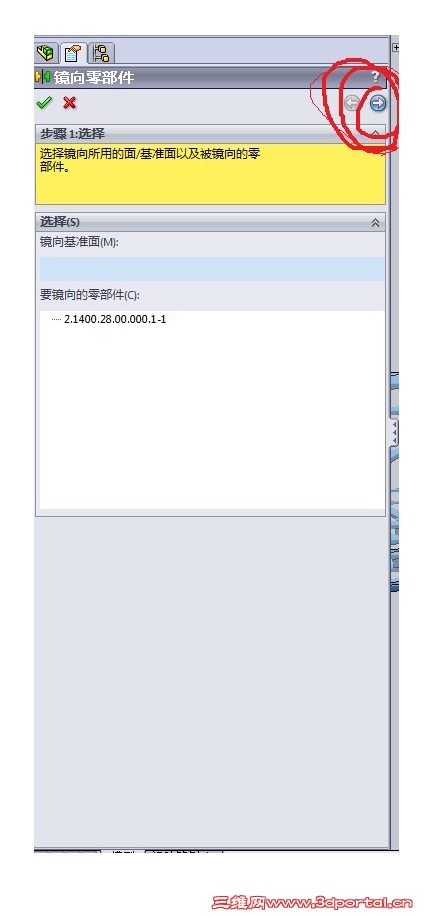

在装配图中，点菜单插入-镜像零件，然后选镜像平面，按提示操作就行了

ziliangmo · 发表于 2008-10-18 18:10:23

在装配图中，点菜单插入-镜像零件，然后选镜像平面，按提示操作就行了

linux1234 · 发表于 2008-10-18 22:42:01

原帖由 thgtq 于 2008-10-18 16:08 发表 http://www.3dportal.cn/discuz/images/common/back.gif
N5 r. L5 U# k2 H3 `( m8 P! S我主要用SW画钣金零件，钣金零件经常会有左右对称的零件出现，他们尺寸一样，只不过折边方向不一样。如图：如果画一个另一面的零件用什么好办法

除非产品设计量小,否则不建议去画一个另一面的零件,修改起来浪费时间,还容易出错

thgtq · 发表于 2008-10-19 07:57:42

可是由于要出装配图，自己希望做得更好一点。现在我都是用源文件更改的，有时候忘了一个尺寸要改好几遍。
希望镜像完可以出另一个文件。然后他的折边方向更改

thgtq · 发表于 2008-10-19 07:58:54

原帖由 ziliangmo 于 2008-10-18 18:09 发表 http://www.3dportal.cn/discuz/images/common/back.gif# N' K' Y* i: X- k$ x- ~/ ]6 s: W" e
在装配图中，点菜单插入-镜像零件，然后选镜像平面，按提示操作就行了

这个方法可以生成一个相同的零件，不可以形成对称零件。

lfenger2008 · 发表于 2008-10-19 09:09:30

不建议用镜像，这样编辑不方便。

thgtq · 发表于 2008-10-19 10:32:57

原帖由 lfenger2008 于 2008-10-19 09:09 发表 http://www.3dportal.cn/discuz/images/common/back.gif
3 G' K( ^, l( c: K4 ?不建议用镜像，这样编辑不方便。

有什么好办法，大家想想。这样画图太累了

resolution · 发表于 2008-10-19 10:56:39

可以用用镜像特征试试看

wangjinglengyue · 发表于 2008-10-19 14:03:55

如果上面的方法还不行那就做配置好了，这样也解决了工程图的问题，我经常这样搞的，挺方便可以试试。

topboy · 发表于 2013-5-21 11:32:57

不懂的路过学习了

xxxxx1984 · 发表于 2014-4-26 10:26:24

thgtq 发表于 2008-10-19 07:58 static/image/common/back.gif$ v) Z f6 d4 \6 f% m, d
这个方法可以生成一个相同的零件，不可以形成对称零件。

正解，，镜像不行哦！！！！！！！！！！~~~~~~~~~~~·

BACKTO_NintyS · 发表于 2014-4-26 17:03:06

你可以用镜像特征试试，在同一个零件中生成两个实体，然后将两个实体分别另存为原零件和镜像零件。

♂苏醒…… · 发表于 2014-4-26 19:57:45

14楼方法应可行，但要保存实体文件以后好修改，将两个实体分别另存为原零件和镜像零件时保证关连

一里阳光 · 发表于 2014-4-27 11:23:43

本帖最后由一里阳光于 2014-4-27 11:27 编辑

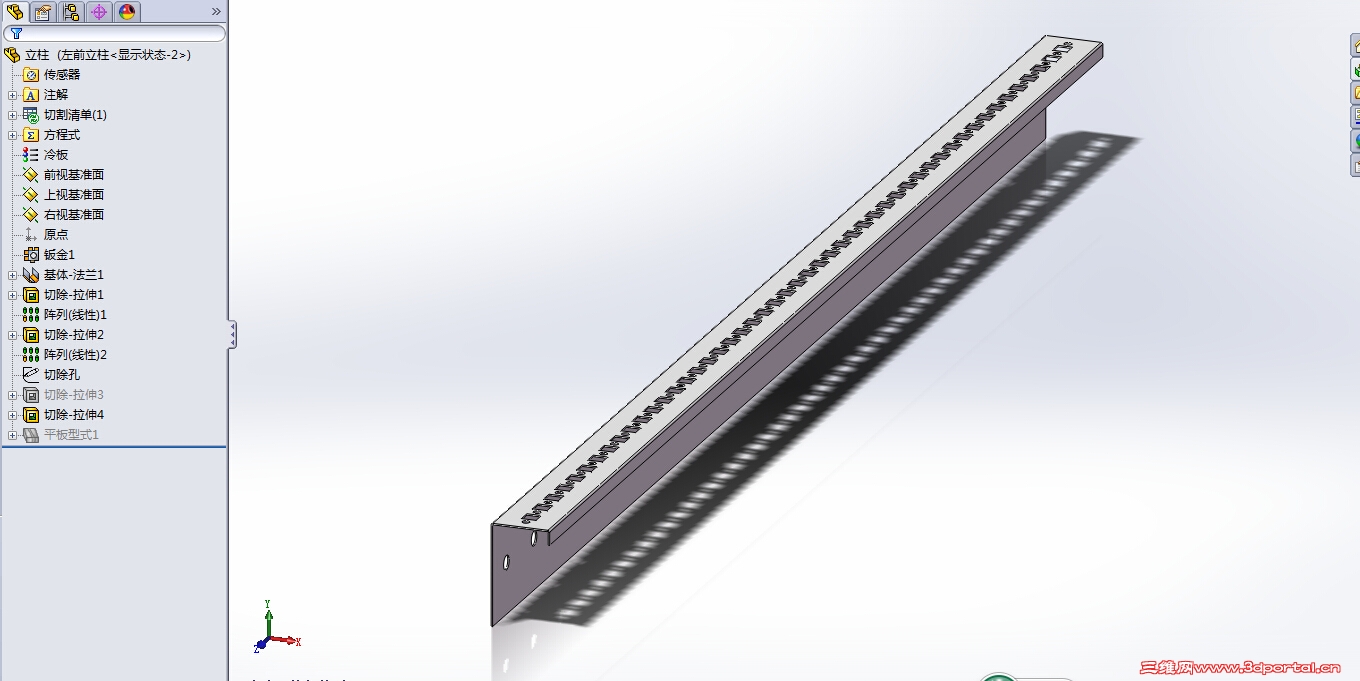

我是这么用的。

SG小瓜 · 发表于 2014-5-30 23:50:14

11楼正解，配置的确比在装配体生成镜像文件好。用装配体镜像总感觉文件夹多了一个文件，觉得别扭

卢丽忠 · 发表于 2014-5-31 13:32:19

16楼正解，6楼和13楼你们都没用好就说不能用

现在还能哪个CAD软件做装配图不能镜像的:L镜像是有好几种方式的，有位置镜像和零件本身镜像之分

airtac_dg · 发表于 2014-6-3 17:24:49

16楼正解，就是镜像出来的文件父子关系啥的麻烦。如果镜像出来后，直接就是一堆特征就好了。、

lcr2306 · 发表于 2014-6-17 22:41:01

如果不是装配体那怎么办？零件中有用过镜像特征的吗？我就碰到一个问题，零件是完全镜像件，但里面有一个标识如”L“与”R“不一样，有好的解决办法吗？

ichldf · 发表于 2014-6-18 09:30:51

我在学习一个视频时见过，那个老师不建议镜像零部件命令，说多文件了，他操作的特别简单，我回单位找找。

250272313 · 发表于 2014-6-19 18:05:13

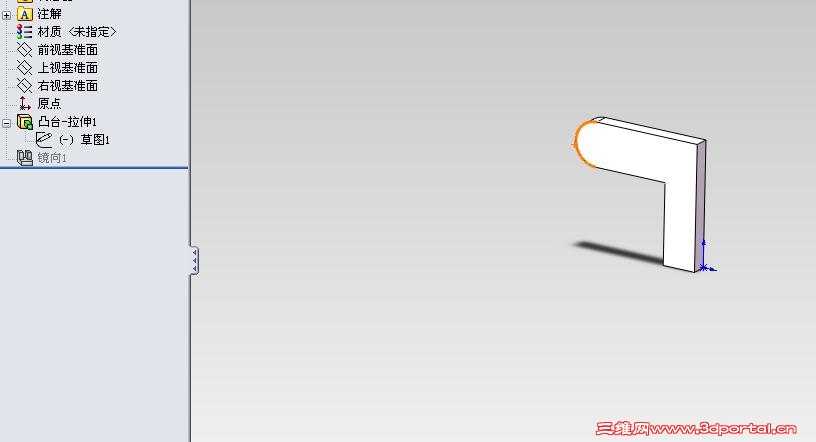

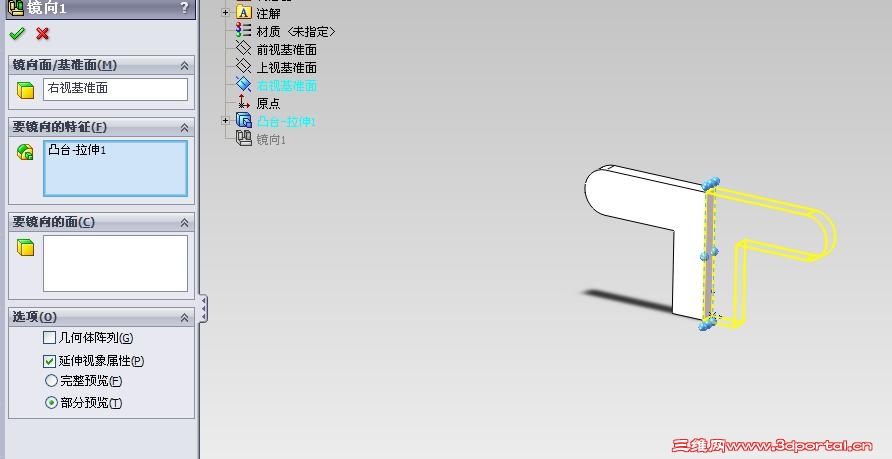

如图，然后分开保存就好了

250272313 · 发表于 2014-6-19 18:06:51

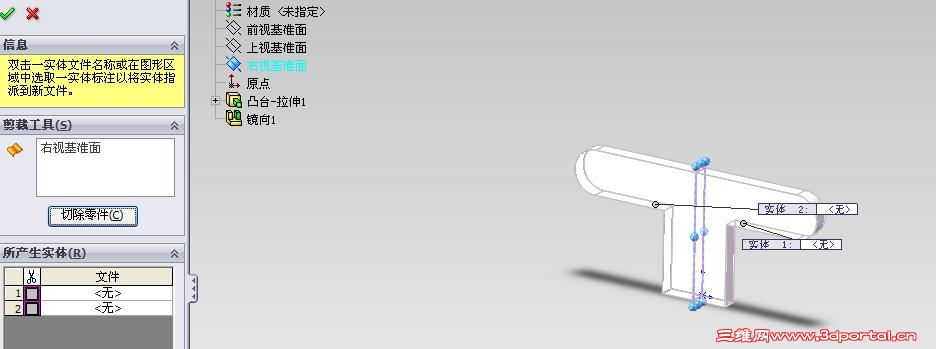

第三张没截图没截好，用“分割”命令

250272313 · 发表于 2014-6-19 18:12:17

另外也可直接把左半部分直接切除，然后直接保存就行了，这样就是你的对称件比原零件多了两个命令，一个对称一个拉伸切除，另外要注意的是，对称命令必须要对阵之后两部分不能分开

SG小瓜 · 发表于 2014-6-19 21:27:51

貌似楼主有几年都没上线了

不过最近正在学习配置，就借花献佛，按照楼主的图片画了一下，请大神们指点指点

KJW30 · 发表于 2015-4-13 14:29:17

1.新建零件-插入-零件；
2.选择已经画好的零件（左），打钩；
3.然后点特征-镜像，选择镜像面，选择实体，去掉选项中“合并实体”前面钩；
4.然后点插入-特征-删除实体，选择最开始插入的零件，打钩。保存！
