[会员需求] 经典曲面系列之---渔具造型SW做法

 关闭 [复制链接]
发表于 2007-10-12 15:22:26 | 显示全部楼层 |阅读模式 来自: 中国浙江杭州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
原题目CATIA练习区:http://www.3dportal.cn/discuz/vi ... &extra=page%3D2,给面补出曲面后做出实体.# E# z3 E9 s; s( t( |5 M

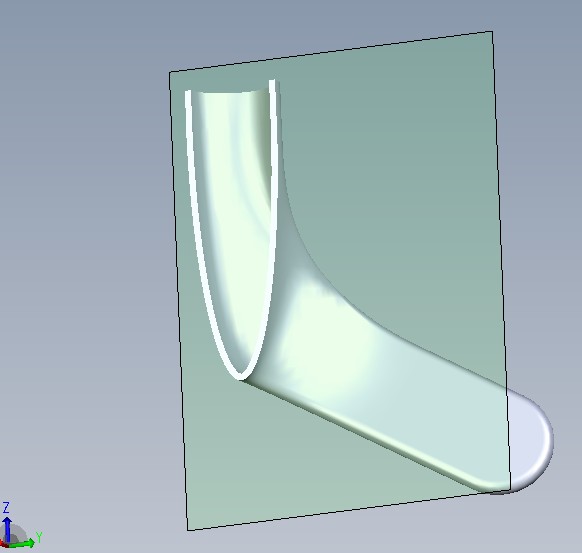

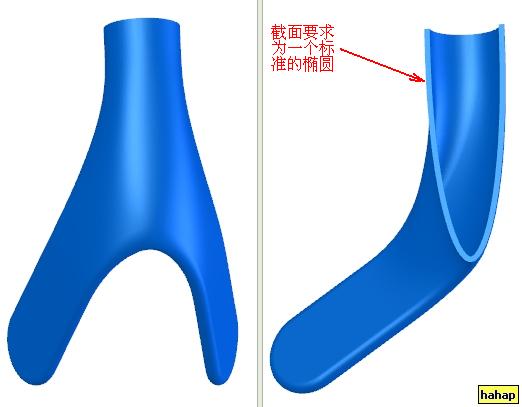

原图: 给出曲面.JPG 完成效果 1.JPG
. x3 l. H8 a( S# E做法:
! R4 }% u' w1 Y; m* H6 Y! K; V, ~3 E. w5 @; q% f
1首先在右视基准面上做出草图1 2.JPG
, b: |3 z. _, p5 j5 |$ D6 t7 h3 w* [. Y

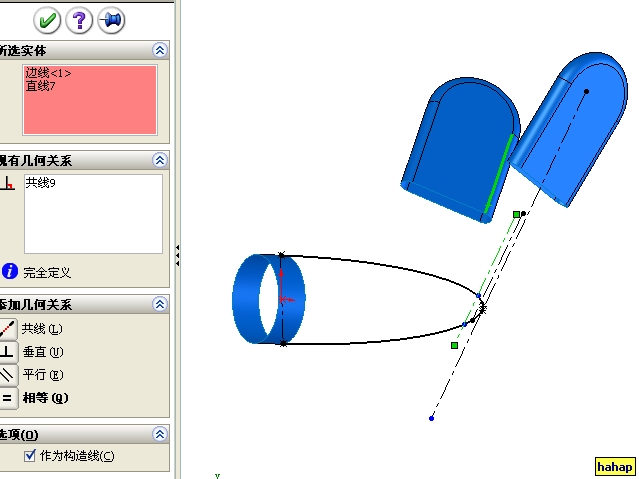

约束以下关系: 3.JPG 7 t7 t+ k, j  c0 Z1 g5 f& X8 p* V# F

0 p% I( Q8 S# J% m- K 4.JPG
" B7 z8 |6 @; b* K0 t( D4 A  f% v. A: o. p+ k/ Z% {4 s
用"分割实体命令" 分割实体.jpg 把椭圆分割为三部分
0 ^% w1 q6 |) L- F% W* P0 C7 h/ _
6.jpg 5 g1 S! A2 J3 \
$ {6 ]& c  }) R, w. M7 y

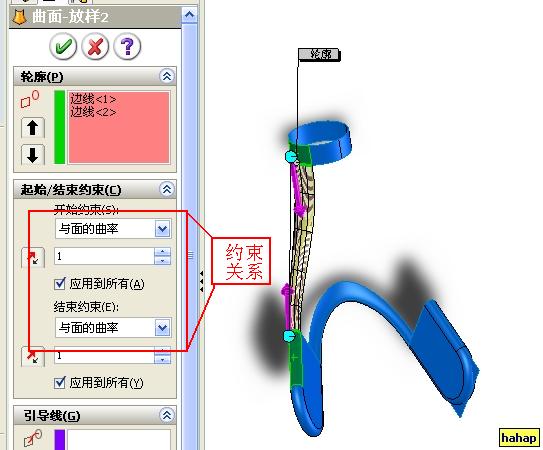

2.用现有的曲面边线1、草图里的弧线3、加曲面边线2做放样曲面(注意约束关系)
& g+ S+ s6 b+ g" a- a
( Y6 r$ r& Z) ? 7.JPG
" V; b" K# y: u2 c
0 N. K% D* L' N+ \# N+ l) V3.在前视基准面上做草图2,插入---曲线---分割线(分割上端的圆)
$ I/ D/ m" ^2 J* S$ s1 o
6 q" P$ V8 o) p/ O' ?& X  Y/ ? 8.JPG
$ Z* X6 ^, `, ]1 t8 S4 b6 h; P
+ ]% G7 t9 b2 _4.选中图中的俩边线做放样曲面(注意约束关系)
! O& g( ~, A7 T1 u0 z/ I6 ~7 r; v# c9 A8 S8 X
" h8 U* u6 d. d4 l/ x, j) c
1 Y, ?7 b2 F0 M4 g/ y: ~3 _) y5.以右视基准面镜像放样曲面14 K: J) Y3 y8 i2 D
+ S, R! Y, T+ T; F6 C
10.JPG 0 Z/ j$ o3 s2 g! R* P$ F

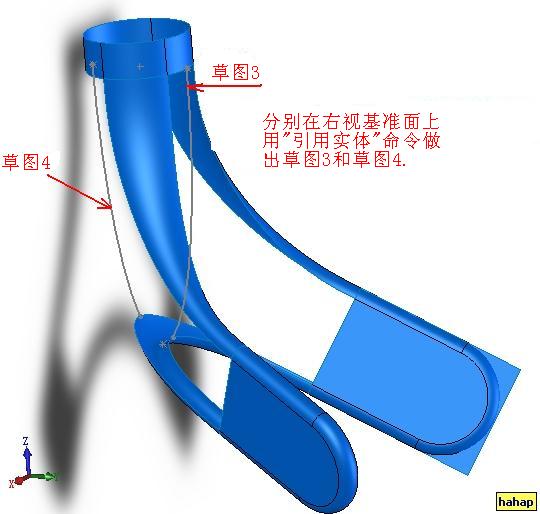

3 }6 Z0 {; L3 r4 |% R9 M6.在右视基准面上做草图3和草图4
5 D2 v2 \& E+ y, I2 c1 ?  g8 R$ ~/ \4 h7 @
11.JPG & K9 R7 A' t9 D" b

0 s5 h$ p7 q( C+ ]7.以草图3为约束曲线做填充曲面
( ^2 ?7 M  `8 d% c' y6 s
7 G# R* h5 }! W* b7 H) \ 12.JPG $ A9 J' M4 j1 X* q2 u, v
! k0 C* R7 {6 ?- O9 i# \; |

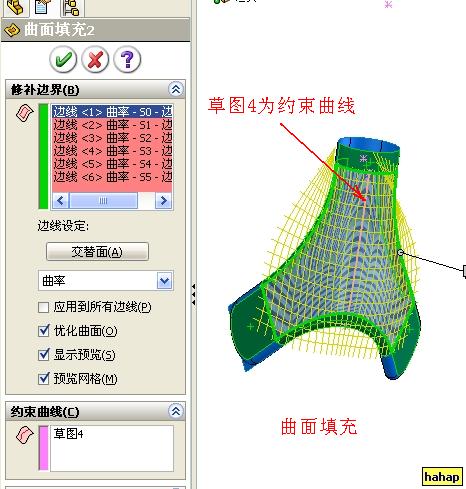

8.以草图4为约束曲线做填充曲面
; H. C2 U! l3 ~( u, }. ~+ q" }5 |& u
, W! p5 n7 O& d% m; g: x$ z% D3 y# B2 Z! k9 `, U5 o! i
9.缝合曲面,加厚1.0mm,完成.
, x8 f% {* o" Z  y% _2 i  G- \: N! [. I# @+ L! V5 O. t

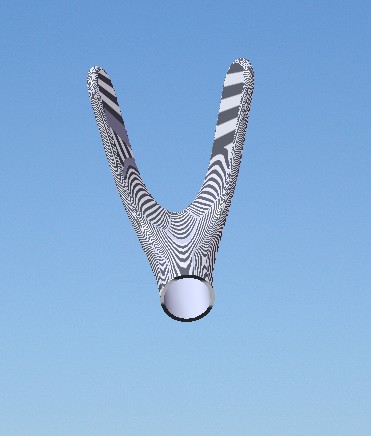

14.JPG 0 C0 ]/ Z5 S9 @# C( n7 ^& k# h
' m" S2 E: f2 ]' z$ c' l  R. O
SW2007原文件: 渔具.rar (38.19 KB, 下载次数: 397)

评分

参与人数 1三维币 +10 收起 理由
mr.lee + 10 制作教程

查看全部评分

发表于 2007-10-12 18:43:00 | 显示全部楼层 来自: 中国广东中山
现学现卖
 楼主| 发表于 2007-10-12 19:24:30 | 显示全部楼层 来自: 中国浙江杭州

回复 #3 mr.lee 的帖子

谢谢支持 明天再发个更好的教程上来,嘻嘻
发表于 2007-10-13 09:51:38 | 显示全部楼层 来自: 中国广东河源
前面的约束没有看明白.
 楼主| 发表于 2007-10-17 20:58:57 | 显示全部楼层 来自: 中国浙江杭州
原帖由 aqb3322 于 2007-10-13 09:51 发表 http://www.3dportal.cn/discuz/images/common/back.gif9 [/ ?8 E* L4 {0 E
前面的约束没有看明白.

% S# n9 `7 O. ?' t4 X4 ?+ B& K/ Y2 m; D9 ~. k  {( x2 ]

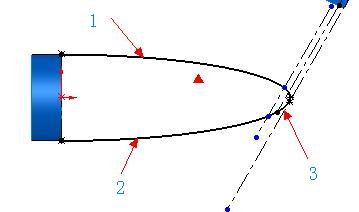

草图1:画出椭圆(短边上的点与现有圆重合)与结构线(最底下的线)相切
  o- k3 [: P- ?. P2 G另两条结构线与现有的边线"共线"(看所发图片)
( F& |' N9 `; {" _. y) a* B+ l, t 还有哪些不明,请指出,
发表于 2007-10-17 21:44:48 | 显示全部楼层 来自: 中国广东珠海
原帖由 echo7411 于 2007-10-17 21:41 发表 http://www.3dportal.cn/discuz/images/common/back.gif
4 q# c- R+ Q5 i) y  Q% f谢谢 楼主分享
( s9 h; ~0 D% [7 r7 R4 a这个我还不太会 要学学  有相关的曲面教程吗
  e% Q# u! N5 Z$ |( R" F2 c
搜索关于曲面的教程,论坛里有很多
发表于 2007-10-19 17:26:04 | 显示全部楼层 来自: 中国江苏无锡
原帖由 hahap 于 2007-10-17 20:58 发表 http://www.3dportal.cn/discuz/images/common/back.gif% P* x& e3 Q: a# c

9 m: f) b4 c7 D! H- i( s' s" E# C! i% f& e% e/ H4 |
草图1:画出椭圆(短边上的点与现有圆重合)与结构线(最底下的线)相切  }  @( Z( ~* Q  X2 t7 P8 E+ N, Y- q2 _
另两条结构线与现有的边线"共线"(看所发图片)+ M6 p: ~) m0 [: g9 X9 E" Y0 g( R
还有哪些不明,请指出,
: s% q$ @( I' J- ]& c8 S
* K8 ^% u1 o, m8 n' m; u
偶做的椭圆短边上的点不能和现有圆重合,不知道杂回事
 楼主| 发表于 2007-10-19 20:10:48 | 显示全部楼层 来自: 中国浙江杭州

回复 12# 的帖子

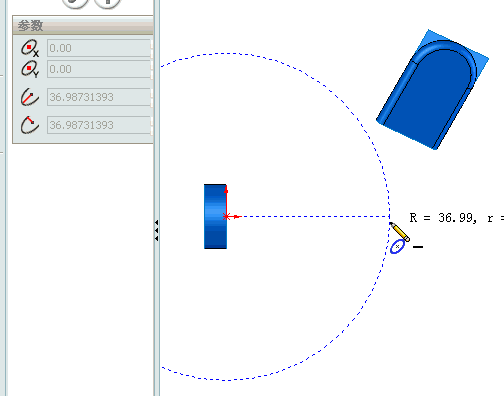

看下这个就明白了,草图1:
